Формирователь треугольных импульсов

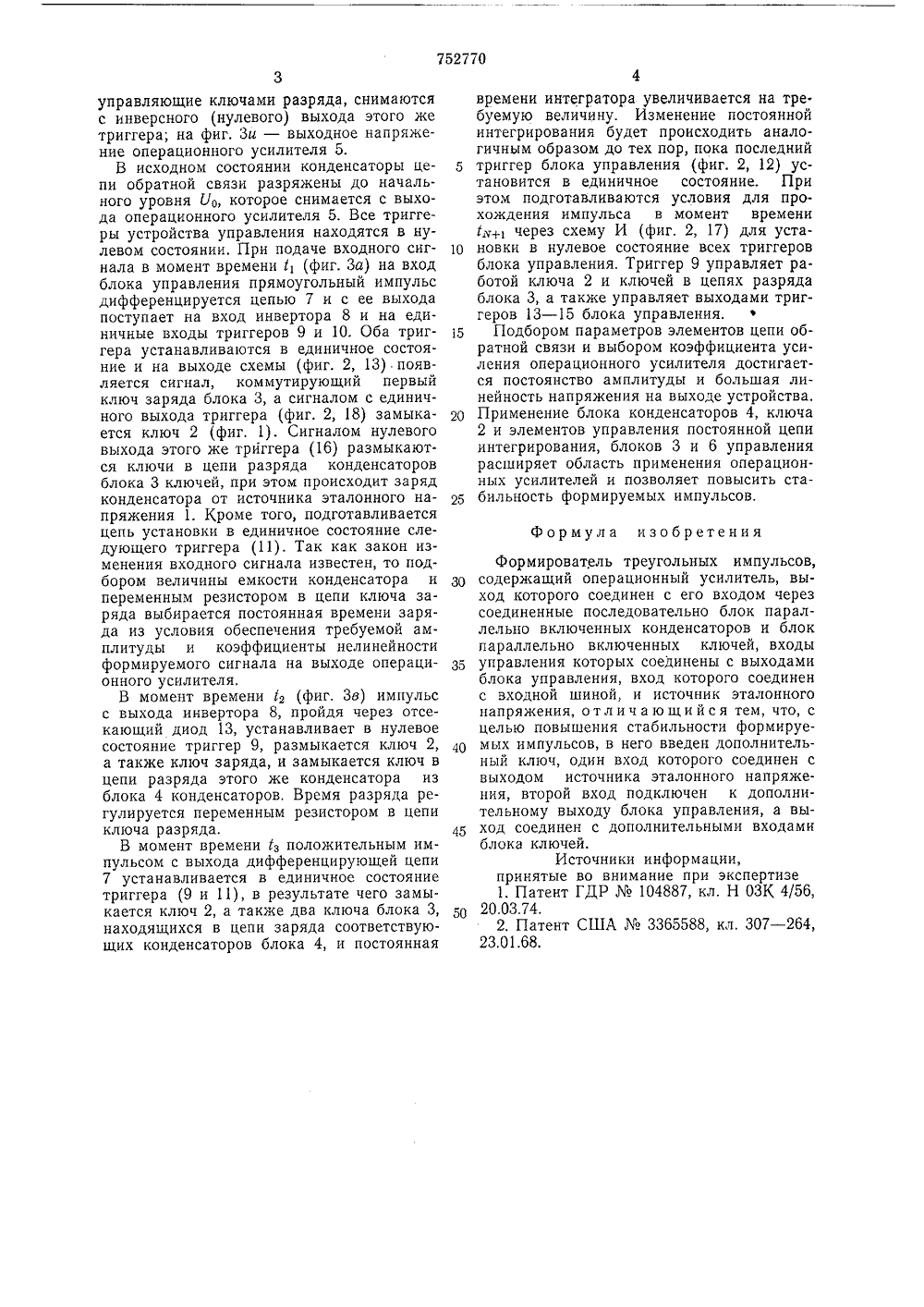

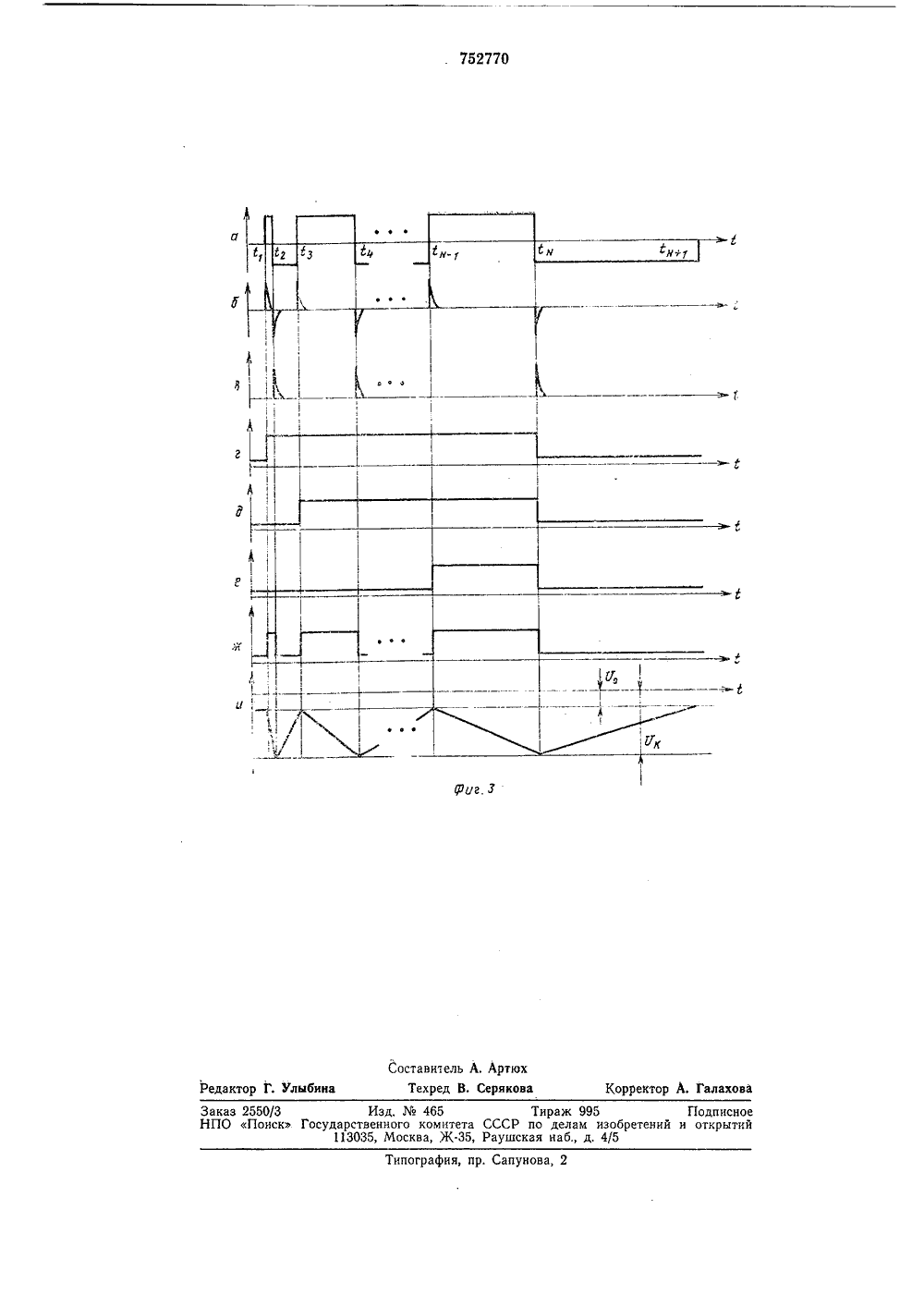

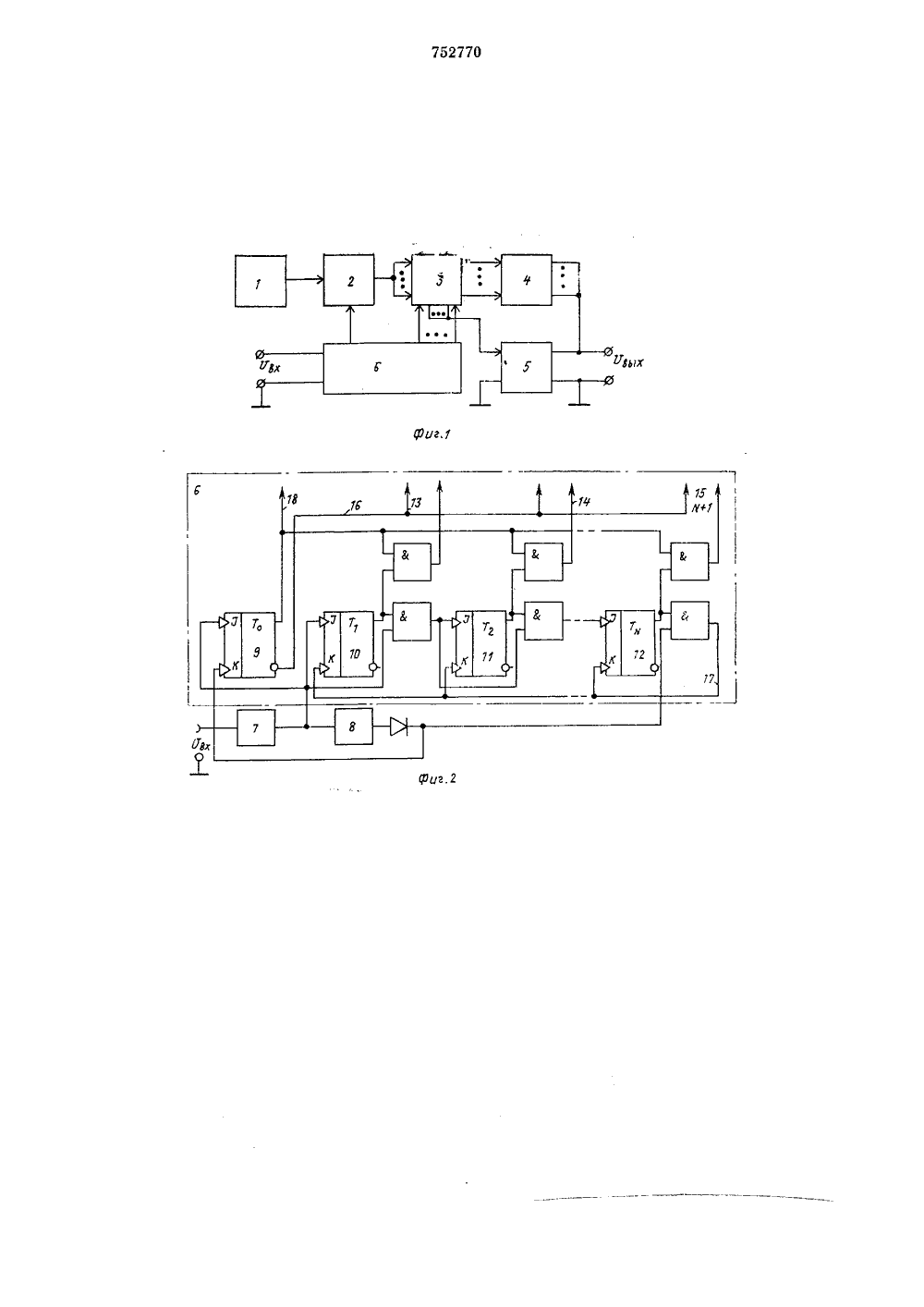

р ц 752770 ОП ИСАН И Е ИЗОБР ЕТ ЕН И Я К АВТОРСКОМУ СВИДЕТЕЛЬСТВУСоиз Советских Социалистических Республнк(43) Опубликовано 30.07.80. Бюллетень28 (45) Дата опубликования описания 30.07.80 53) УДК 621.37ам изобретений открытий 2) Авторы изобретения ф. Васильченко и Н, Г. Палама 1) Заявител(54) ФОРМ АТЕЛЬ ТРЕУГОЛЬНЫХ ИМПУЛЬСО ГосУдаРственный комитет (23) Приоритет Изобретение относится к области радиотехники и может быть использовано в радиолокации, связи и измерительной технике.Известен формирователь треугольных импульсов, содержащий операционный усилитель с емкостной обратной связью, параллельно конденсатору обратной связи включен полевой транзистор, затвор которого соединен с двухполупериодным выпрямителем 111.10Недостатком известного формирователя треугольных импульсов является ограниченный диапазон изменения длительностей формируемых треугольных импульсов.Известен также формирователь треуголь ных импульсов, содержащий операционный усилитель, выход которого соединен с его входом через соединенные последовательно, блок параллельно включенных конденсаторов и блок параллельно включенных ключей, входы управления которых соединены с выходами блока управления, вход которого соединен с входной шиной, и источник эталонного напряжения 2.Недостатком известного устройства является низкая стабильность формируемых импульсов.Целью изобретениястабильности формируДля этого в формир является повышениеемых импульсов.ователь треугольных 30 импульсов введен дополнительный ключ, один вход которого соединен с выходом источника эталонного напряжения, второй вход подключен к дополнительному выходу блока управления, а выход соединен с дополнительными входами блока ключей,Структурная электрическая схема формирователя треугольных импульсов представлена на фиг. 1, где 1 - источник эталонного напряжения; 2 - дополнительный, ключ; 3 - блок ключей; 4 - блок конденсаторов; 5 - операционный усилитель; б - блок управления.На фиг. 2 представлена электрическая схема блока управления б в интегральном исполнении, с дифференцирующей цепью 7, инвертором 8, триггером 9 коммутации цепей разряда, триггерами 10 - 12 коммутаций цепей заряда, отсекающим диодом 13.Работа устройства преобразования прямоугольных импульсов поясняется графиком, где на фиг. За изображен закон изменения входного сигнала; на фиг. Зб - импульсы на выходе дифференцирующей цепи 7; на фиг. Зв - импульсы на нулевом входе триггера 9; на фиг. Зг - импульс на единичном выходе триггера 10; на фиг. Зд - импульс на единичном выходе триггера 11; на фиг. Зж - импульсы на единичном выходе триггера 9. Импульсы,5 1 О 15 20 25 зо 35 40 45 50 управляющие ключами разряда, снимаются с инверсного (нулевого) выхода этого же триггера; на фиг. Зи - выходное напряжение операционного усилителя 5.В исходном состоянии конденсаторы цепи обратной связи разряжены до начального уровня У которое снимается с выхода операционного усилителя 5. Все триггеры устройства управления находятся в нулевом состоянии. При подаче входного сигнала в момент времени 1, (фиг. За) на вход блока управления прямоугольный импульс дифференцируется цепью 7 и с ее выхода поступает на вход инвертора 8 и на единичные входы триггеров 9 и 10. Оба триггера устанавливаются в единичное состояние и на выходе схемы (фиг. 2, 13) появляется сигнал, коммутирующий первый ключ заряда блока 3, а сигналом с единичного выхода триггера (фиг. 2, 18) замыкается ключ 2 (фиг. 1). Сигналом нулевого выхода этого же триггера (16) размыкаются ключи в цепи разряда конденсаторов блока 3 ключей, при этом происходит заряд конденсатора от источника эталонного напряжения 1. Кроме того, подготавливается цепь установки в единичное состояние следующего триггера (11). Так как закон изменения входного сигнала известен, то подбором величины емкости конденсатора и переменным резистором в цепи ключа заряда выбирается постоянная времени заряда из условия обеспечения требуемой амплитуды и коэффициенты нелинейности формируемого сигнала на выходе операционного усилителя,В момент времени 1 (фиг. Зв) импульс с выхода инвертора 8, пройдя через отсекающий диод 13, устанавливает в нулевое состояние триггер 9, размыкается ключ 2, а также ключ заряда, и замыкается ключ в цепи разряда этого же конденсатора из блока 4 конденсаторов. Время разряда регулируется переменным резистором в цепи ключа разряда,В момент времени 13 положительным импульсом с выхода дифференцирующей цепи 7 устанавливается в единичное состояние триггера (9 и 11), в результате чего замыкается ключ 2, а также два ключа блока 3, находящихся в цепи заряда соответствующих конденсаторов блока 4, и постоянная времени интегратора увеличивается на тре. буемую величину. Изменение постоянной интегрирования будет происходить аналогичным образом до тех пор, пока последний триггер блока управления (фиг. 2, 12) установится в единичное состояние. При этом подготавливаются условия для прохождения импульса в момент времени Ь+, через схему И (фиг, 2, 17) для установки в нулевое состояние всех триггеров блока управления. Триггер 9 управляет работой ключа 2 и ключей в цепях разряда блока 3, а также управляет выходами триггеров 13 - 15 блока управления. фПодбором параметров элементов цепи обратной связи и выбором коэффициента усиления операционного усилителя достигается постоянство амплитуды и большая линейность напряжения на выходе устройства. Применение блока конденсаторов 4, ключа 2 и элементов управления постоянной цепи интегрирования, блоков 3 и 6 управления расширяет область применения операционных усилителей и позволяет повысить стабильность формируемых импульсов. Формула изобретения Формирователь треугольных импульсов, содержащий операционный усилитель, выход которого соединен с его входом через соединенные последовательно блок параллельно включенных конденсаторов и блок параллельно включенных ключей, входы управления которых соединены с выходами блока управления, вход которого соединен с входной шиной, и источник эталонного напряжения, отл и ч а ю щи й с я тем, что, с целью повышения стабильности формируемых импульсов, в него введен дополнительный ключ, один вход которого соединен с выходом источника эталонного напряжения, второй вход подключен к дополнительному выходу блока управления, а выход соединен с дополнительными входами блока ключей.Источники информации,принятые во внимание при экспертизе 1. Патент ГДР104887, кл. Н ОЗК 4/56, 20.03.74.2. Патент США3365588, кл. 307 в 2, 23,01.68, 752770Редактор Г, Улыби Корректор А, Галахова аказ 2550/3 Изд,465 ПО ссПоиск Государственного комитет 113035, Москва, Ж.ЗТираж 995 СССР по делам изо Раушская наб., д. 4/5 ипография, пр. Сапунова, 2 8 1 фПодписно ений и открытии
