Способ изготовления легких заполнителей из шлаковых расплавов и установка для его осуществления

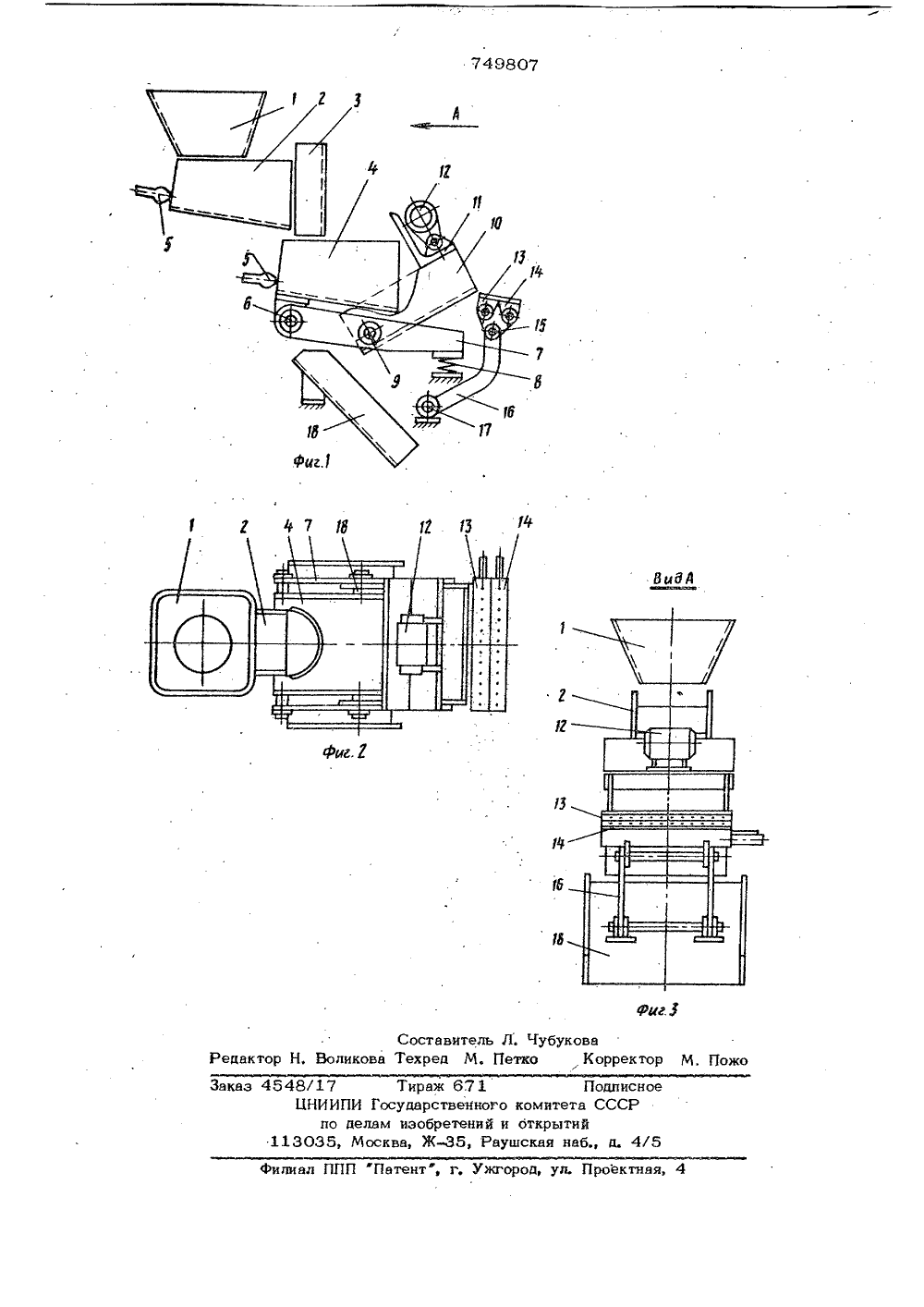

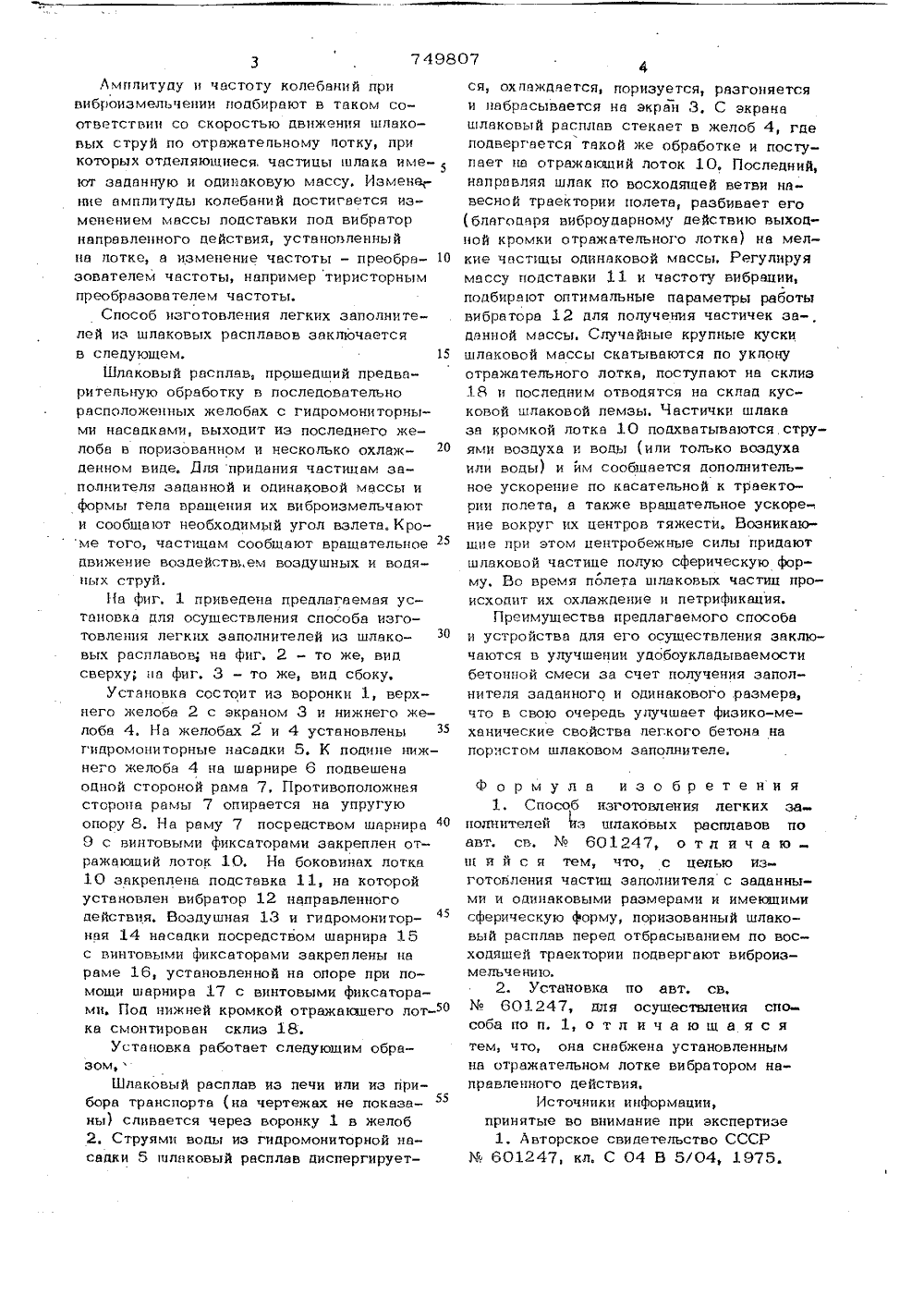

Амплитуду ц частоту колебаний при виброизмельчеции подбирают в таком соответствии со скоростью движения шлаковых струй по отражательному лотку, при которых отделяющиеся, частицы шлакв име-ют заданную и одинаковую массу, Измене,- ние амплитуды колебаний достигается изменением массы подставки под вибратор направленного пе йствия, уста нов пенны й цо лотке, а изменение частоты - преобра эовотелем частоты, например тиристорным преобразователем частоты.Способ изготовления легких заполнителей из шлаковых рвсплавов заключается в следующем. 15Шлаковый расплав, прошедший предварительную обработку в последовательно расположенных желобах с гидромониторными насадквми, выходит иэ последнего желоба в поризованном и несколько охлажденном виде, Для придания частицам заполнителя заданной и одинаковой массы и формы тела вращения их виброизмельчают и сообщают необходимый угол взлета. Кроме того, частицам сообщают вращательное 25 движение воздейств.ем воздушных и водяных струй.На фиг. 1 приведена предлагаемая установка для осуществления способа изготовления легких заполнителей иэ шлаковых рвсплавов; на фиг. 2 - то же, вип сверху; ца фиг. 3 - то же, вид сбоку,Установка состоит иэ воронки 1, верхнего желоба 2 с экраном 3 и нижнего желоба 4, На желобах 2 и 4 установлены гидромониторные насадки 5. К попине нижнего желоба 4 на шарнире 6 подвешена одной стороной рама 7, Противоположная сторона рамы 7 опирается на упругую опору 8. Нв раму 7 посредством шарнира ф О с винтовыми фиксаторами закреплен отражающий лоток 10. На боковинах лотка 10 закреплена подставка 11, на которой установлен вибратор 12 направленного действия. Воздушная 13 и гидромонитор- ф 5 цая 14 насадки посредством шарнира 15 с винтовыми фиксаторами закреплены нараме 16, установленной на опоре при помощи шарнира 17 с винтовыми фиксаторами. Под нижней кромкой отражающего лот ка смонтирован склиэ 18.Установка работает следующим образом,Шлаковый расплав из лечи или из прибора транспорта ( на чертежах не показаны) сливается через воронку 1 в желоб2, Струями воды из гидромониторной насадки 5 шлаковый расплав диспергируется, охлаждается, поризуется, разгоняется и набрасывается но экран 3, С экрана шлаковый расплав стекает в желоб 4, где подвергаетсл такой же обработке и поступает на отражающий лоток 10 Последний, направллл шлак по восходящей ветви навесной траектории полета, разбивает его (благодаря виброударному действию выходной кромки отражательного лотка) на мелкие частщы одинаковой массы, Регулируя массу подставки 11 и частоту вибрации, подбирают оптимальные параметры работы вибратора 12 длл получения частичек за-, данной массы. Случайные крупные куски шлаковой массы скатываются по уклону отражательного лотка, поступают на склиз 18 и последним отводятся на склад кусковой шлаковой пемзы. Частички шлака за кромкой лотка 10 подхватываются.струями воздуха и воды (или только воздуха или воды) и йм сообтдяется дополнительное ускорение по касательной к траектории полета, а также вращательное ускоре-, ние вокруг их центров тяжести. Возникающие при этом центробежные силы придают шлаковой частице полую сферическую форму. Во время полета шлаковых частиц происходит их охлаждение и петрификация.Преимушества предлагаемого способа и устройства для его осуществления заключаются в улучшении удобоуклодываемости бетонной смеси за счет получения заполнителя заданного и одинакового размера, что в свою очередь улучшает физико-механические свойства легкого бетона напористом шлаковом заполнителе. формула изобретейия1. Способ изготовления легких эаполнителей иэ шлаковых рясплавов поавт. св.601247, о тл и ч а ющ и й с я тем, что, с целью изготовления частиц заполнителя с заданными и одинаковыми размерами и имеющимисферическую форму, поризованный шлаковый расплав перед отбрасыванием по восходящей траектории подвергают виброизмельче нию.2. Установка по авт. св,601247, для осуществления способа по и. 1, о т л и ч а ю щ я я с ятем, что, она снабжена установленнымна отражательном лотке вибратором направленного действия,Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССР749807 47 18 Составитель Л. Чубуковаова Техред И. Петко Корректор Н,Пожо едак Зак илиад ППП Патент, г, Ужгород, ул. Проектная,4548/17 Тираж 671 Подписное БНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/
