Устройство для приема дискретной информации в системах с решающей обратной связью

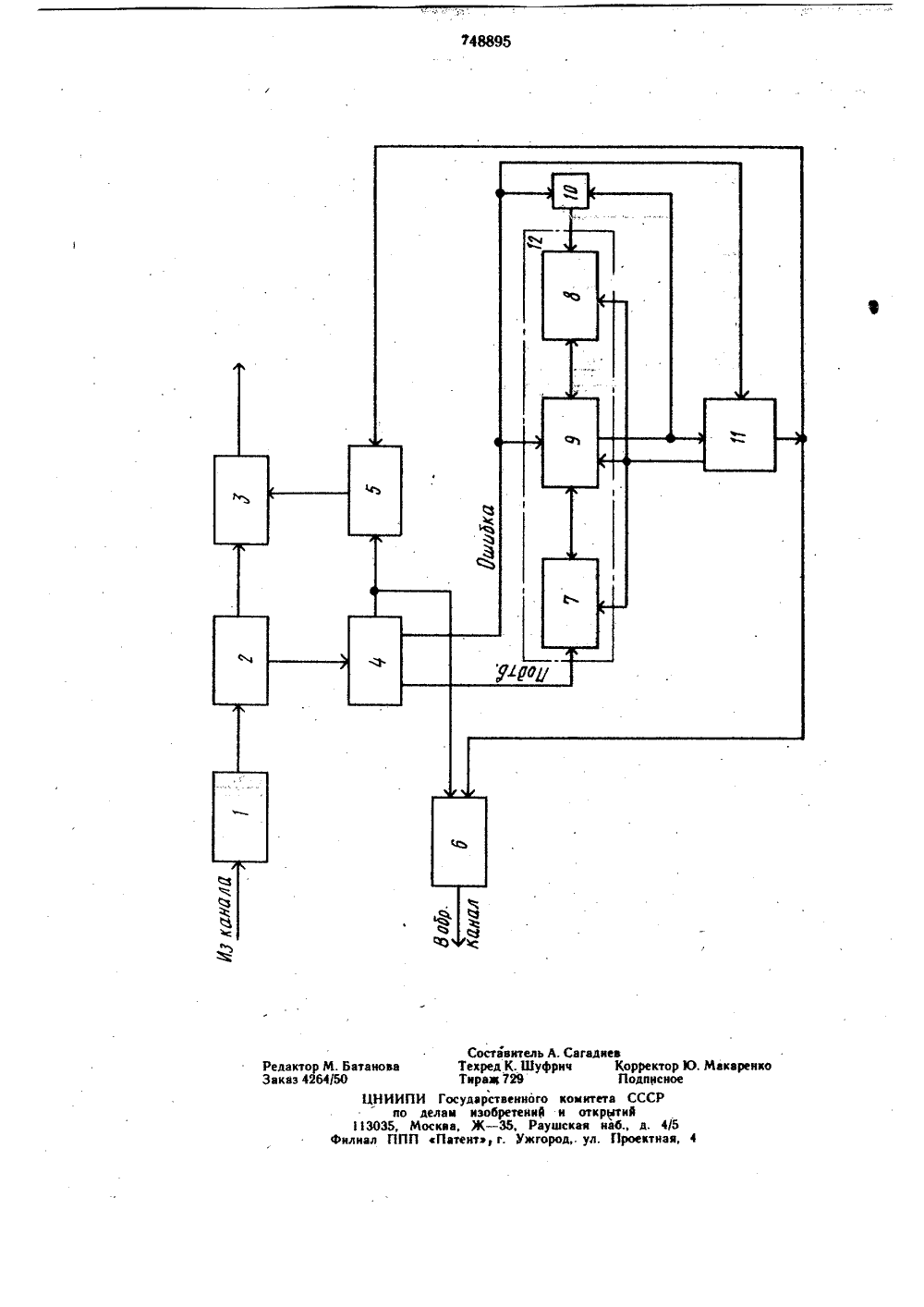

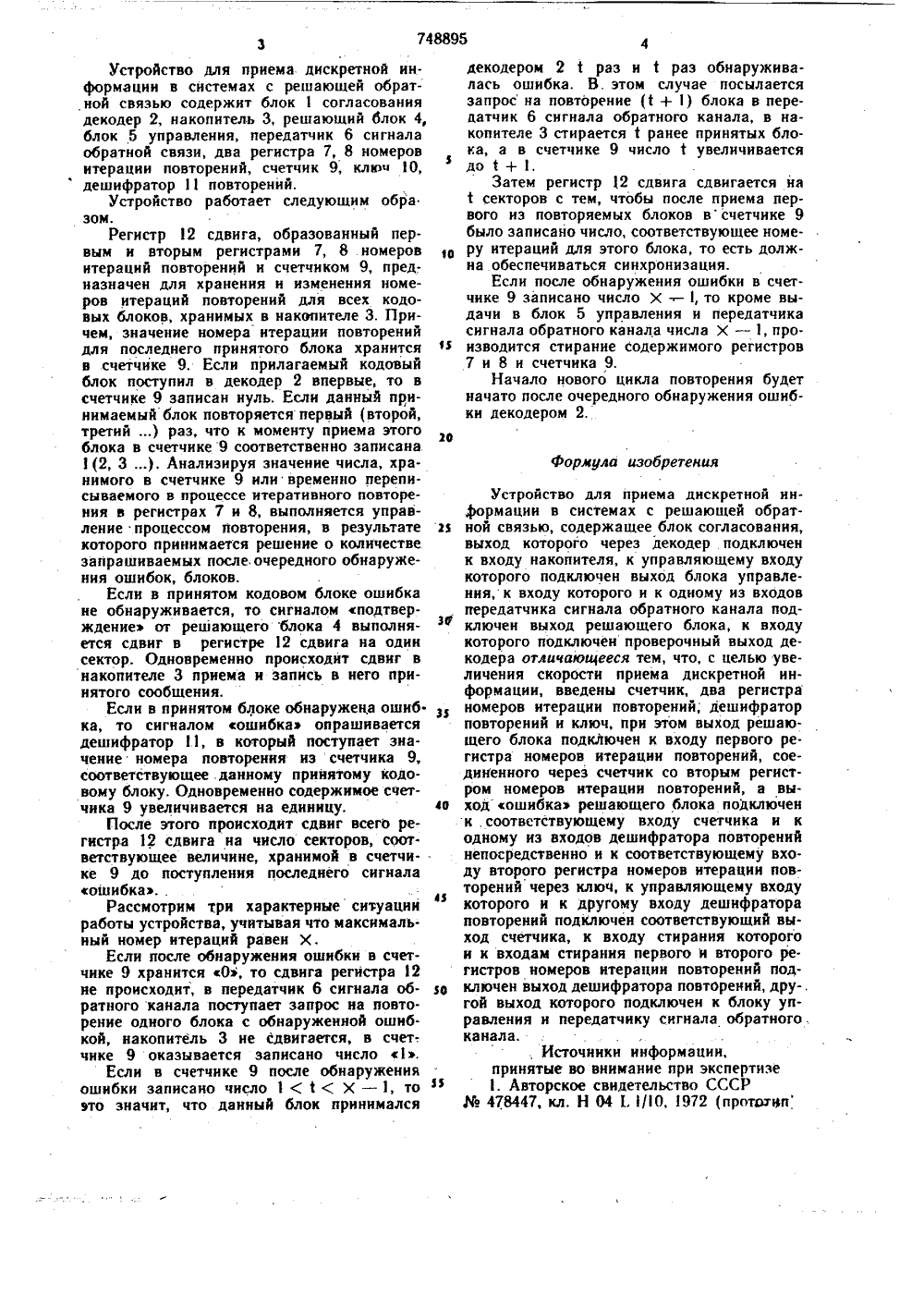

ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветсннкСоцналнстнческнкРеспублнк(51) М. Кл.а Н 04 1. 17 Я Н 04 1 1/10 Гасударственный немнтет СССР по делан нэебретеннй н еткрытнй(54) УСТРОЙСТВО ДЛЯ ПРИЕМА ДИСКРЕТНОЙ ИНФОРМАЦИИ В СИСТЕМАХ С РЕШАЮЩЕЙ ОБРАТНОЙ СВЯЗЬЮ1Изобретение относится к радиотехнике и может использоваться при построении систем передачи данных (СПД),Известно устройство для приема дискретной информации в системах с решающей обратной связью, содержащее блок согласования, выход которого через декодер подключен к входу накопителя, к управляющему входу которого подключен выход блока управления, к входу которого и к одному из входов передатчика сигнала обратного канала подключен выход решающего блока, к входу которого "подключен проверочный выход декодера 111,.Однако известное устройство имеет невысокую пропускную способность канала, что уменьшает скорость передачи,Цель изобретения - увеличение скорости прттема дискретной информации.Для этого в устройство, для приема дис. кретной информации. в системах с решающей обратной связью, содержащее блок согласования, выход которого через декодер Подключен к входу накопителя, к управляющему входу которого подключен выход блока управления, к входу которого и к одному из входов передатчика сигнала обратного 2канала подключен выход решающего блока,к входу которого подклнзчен проверочныйвыход декодера, введены счетчик, два регистра номеров итерации повторений, дешифратор повторений и ключ, при этом выходрешающего блока подключен к входу первого регистра номеров итерации повторений,соединенного через счетчик со вторым ре, гистром номеров итерации повторений, а выход ошибка решающего блока подключенК соогветствующему входу счетчика и к одто ному из входов дешифратора повторенийнепосредственно и к соответствующему входу второго регистра номеров итерации повторений через ключ, к управляющему входукоторого и к другому входу дешифратораповторений подключен соответствующий выход счетчика, к входу стирания которогои к входам стираний первого и второго ре. гистров номеров итерации повторений под.ключен выход дешифратора повторений, другой выход которого подключен к блоку уп-равления и передатчику сигнала обратногоканала,На чертеже приведена структурная электрическая схема предложенного устройстваУстройство для приема дискретной ин.формации в системах с решающей обратной связью содержит блок 1 согласованиядекодер 2, накопитель 3, решающий блок 4,блок 5 управления, передатчик 6 сигналаобратной связи, два регистра 7, 8 номеровитерации повторений, счетчик 9, клвц 10,дешифратор 11 повторений.Устройство работает следующим обраэом.Регистр 2 сдвига, образованный первым и вторым регистрами 7, 8 номеровитераций повторений и счетчиком 9, пред.назначен для хранения и изменения номеров итераций повторений для всех кодовых блоков, хранимых в накепителе 3. Причем, значение номера итерации повторенийдля последнего принятого блока хранитсяв счетчике 9. Если прилагаемый кодовыйблок поступил в декодер 2 впервые, то всчетчике 9 записан нуль. Если данный принимаемый блок повторяется первый (второй,третий ) раз, что к моменту приема этогоблока в счетчике 9 соответственно записана1(2, 3 .). Анализируя значение числа, хранимого в счетчике 9 или временно переписываемого в процессе итеративного повторения в регистрах 7 и 8, выполняется управление процессом повторения, в результатекоторого принимается решение о количествезапрашиваемых после, очередного обнаружения ошибок, блоков,Если в принятом кодовом блоке ошибкане обнаруживается, то сигналом подтверждение от решающего блока 4 выполняется сдвиг в регистре 12 сдвига на одинсектор. Одновременно происходит сдвиг внакопителе 3 приема и запись в него принятого сообщения.Если в принятом блоке обнаружена ошиб.ка, то сигналом ошибка опрашиваетсядешифратор 1, в который поступает значение номера повторения из счетчика 9,соответствующее . данному принятому кодовому блоку. Одновременно содержимое счетчика 9 увеличивается на единицу.После этого происходит сдвиг всего регистра 12 сдвига на число секторов, соответствующее величине, хранимой в счетчике 9 до поступления последнего сигналаошибкаРассмотрим три характерные ситуацииработы устройства, учитывая что максималь.ный номер итераций равен Х .Если после обнаружения ошибки в счетчике 9 хранится О, то сдвига регистра 12не происходит, в передатчик 6 сигнала обратного канала поступает запрос на повторение одного блока с обнаруженной ошибкой, накопитель 3 не сдвигается, в счет-.чике 9 оказывается записано число 1,Если в счетчике 9 после обнаруженияошибки записано число 1 я 1 я Х - 1, тоэто значит, что данный блок принималсяформула изобретения ром номеров итерации повторений, а выюю ходошибка решающего блока подключенк . соответствующему входу счетчика и к 3 1 О15 зФ зз 45 зе 35 декодером 2 1 раз и 1 раз обнаруживалась ошибка. В. этом случае посылается запрос на повторение (1 + 1) блока в передатчик 6 сигнала обратного канала, в накопителе 3 стирается 1 ранее принятых блока, а в счетчике 9 число 1 увеличивается до 1+ 1.Затем регистр 12 сдвига сдвигается на 1 секторов с тем, чтобы после приема первого из повторяемых блоков всчетчике 9 было записано число, соответствующее номеру итераций для этого блока, то есть должна обеспечиваться синхронизация.Если после обнаружения ошибки в счетчике 9 записано число Х - 1, то кроме выдачи в блок 5 управления и передатчика сигнала обратного канала числа Х - 1, производится стирание содержимого регистров 7 и 8 и счетчика 9,Начало нового цикла повторения будет начато после очередного обнаружения ошибки декодером 2. Устройство для приема дискретной информации в системах с решающей обратной связью, содержащее блок согласования, выход которого через декодер подключен к входу накопителя, к управляющему входу которого подключен выход блока управле. ния, к входу которого и к одному из входов передатчика сигнала обратного канала подключен выход решающего блока, к входу которого подключен проверочный выход декодера отличающееся темчто, с целью увеличения скорости приема дискретной ин формации, введены счетчик, два регистра номеров итерации повторений; дешифратор повторений и ключ, при этом выход решающего блока подключен к входу первого регистра номеров итерации повторений, соединенного через счетчик со вторым регистодному иэ входов дешнфратора повторений непосредственно и к соответствующему входу второго регистра номеров итерации повторений через ключ, к управляющему входу которого и к другому входу дешифратора повторений подключен соответствующий выход счетчика, к входу стирания которого и к входам стирания первого и второго регистров номеров итерации повторений подключен выход дешифратора повторений, дру-. гой выход которого подключен к блоку управления и передатчику сигнала обратного . канала,, Источники информации,принятые во внимание при экспертизе . Авторское свидетельство СССР Юф 478447, кл, Н 04 1. 1/1 О, 1972 (протохипакареяко Редактор М. БатановаЗаказ 4264/50ЦНИИПИпо д13035, Мосфилиал ППП Составитель А. СагадяевТехред К. Шуфрнч КорректорТяраз ЧЙ ПодписноеГосударственного комитета СССРам изобретениЯ и открмтиЯва, Ж - 35, Раушская наб., д. 4/5Патента, г. Ужгород,. ул. Проектная,
