Счетчик импульсов с управляемым коэффициентом счета

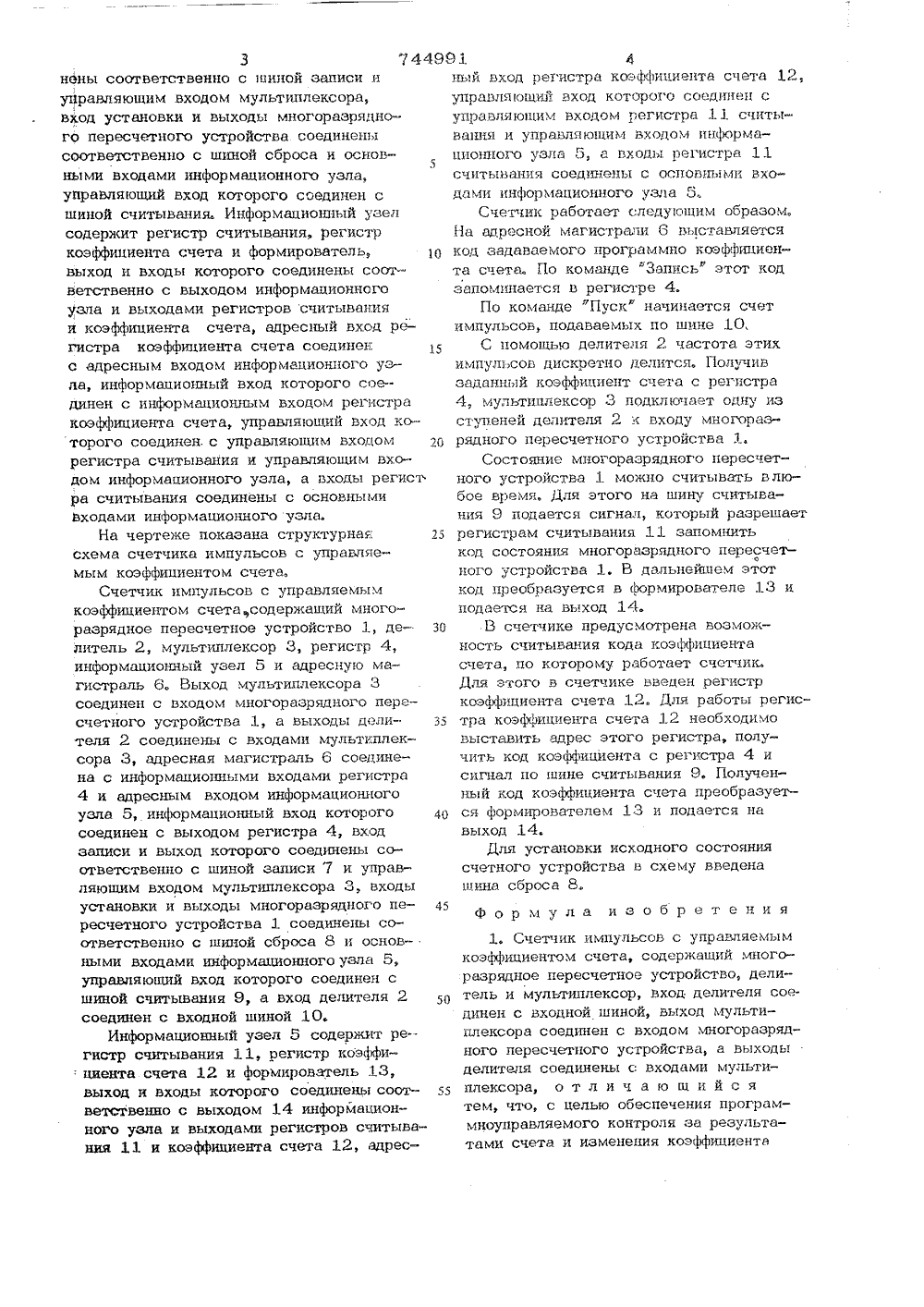

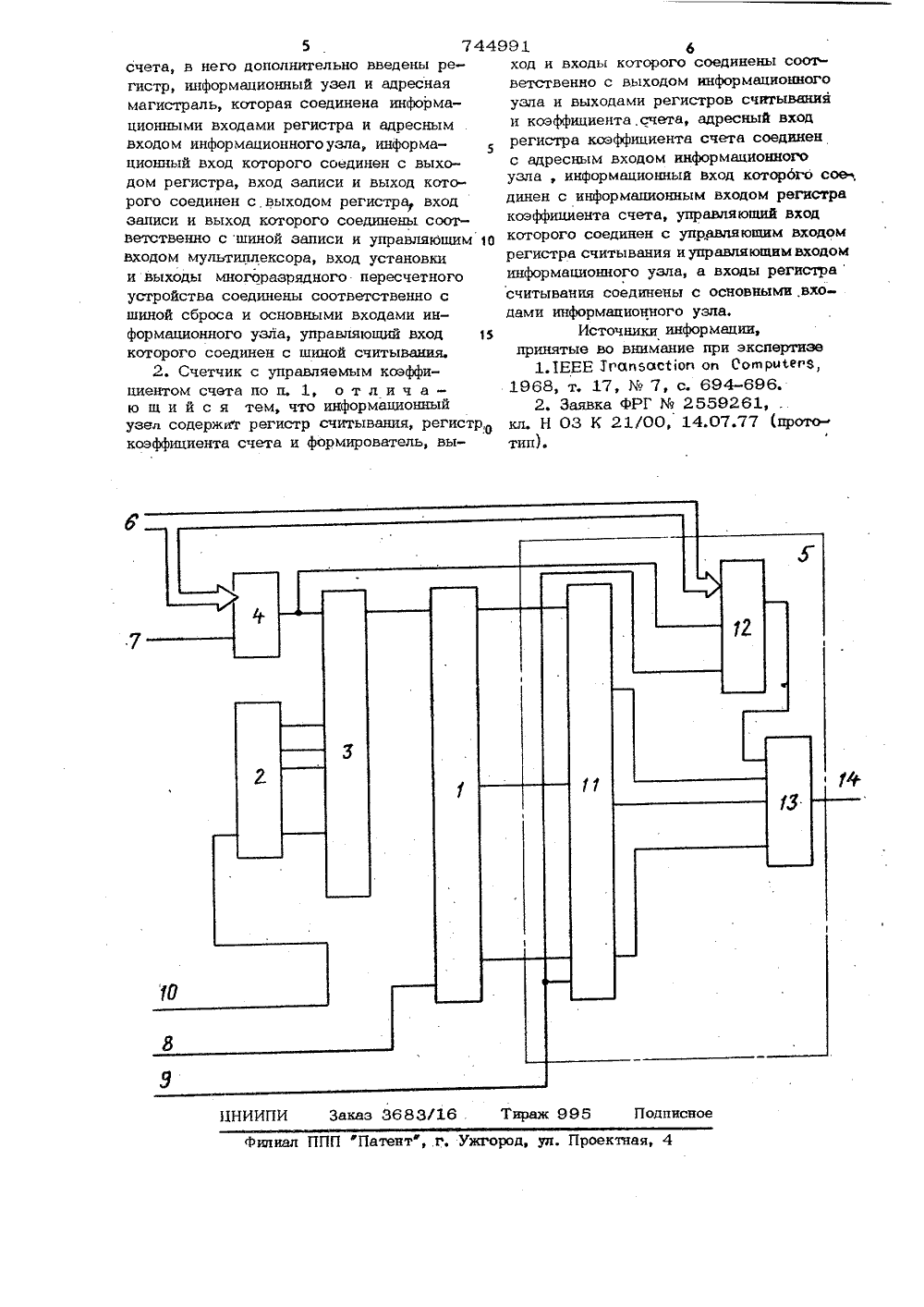

Союз СоветскикСоциалистическикРеспублик ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(2 З) Приоритет ао аелем изобретеиий и открытий(72) Авторы изобретения Г, Д. Ерашкин, В. С. Ландсман, 3. К. Шильская и Е. А. Потапов Опытное производство института ядерных исследований АН Украинской ССРа Изобретение относится к области вычислительной и цифровой измерительной техники и может быть использовано, в частности, в информационно-измерительных системах и приборах с программным управлением.Известен счетчик импульсов с управляемым коэффициентом счета, содержащий многоразрядное пересчетное устройство Д, Коэффициент пересчета счетчика зао дается с помощью декадных позиционных переключателей.Недостатком этого счетчика является ручная установка переключателей коэффициента счета.15Известен счетчик импульсов с управляемым коэффициентом счета, содержащий многоразрядное пересчетное устройство, делитель и мультиплексор, вход делит ля соединен с входной шиной, выход муль; типлексора соединен с входом многоразрядного пересчетного устройства, а выходы делителя соединены с входами мультиплексора 21. Недостатком этого счетчика является невозможность программно управляемого контроля за результатами счета и изменения коэффициента счета.Целью изобретения является обеспечение программно управляемого контроля за результатами счета и изменения коэффициента счета.Поставленная цель достигается тем, . что в счетчик импульсов с управляемым коэффициентом счета, содержащий многоразрядное пересчетное устройство, делитель и мультиплексор, вход делителя соединен с входной шиной, выход мультиплексора соединен с входом многоразрядного пере- счетного устройства, а выходы делителя соединены с входами мультиплексора, дополнительно введены регистр, информационный узел и адресная магистраль, которая соединена с информационными входами регистра и адресными входом информационного узла, информационный вход которого соединен с выходом регистра, вход записи и выход которого соедиуправляющим входом мультиплексора,вход установки и выходы многоразрядного пересчетного устройства соединенысоответственно с шиной сброса и основ 5ными входами информационного узла,управляющий вход которого соединен сшиной считывания, Информационный узелсодержит регистр считывания, регистркоэффициента счета и формирователь,10выход и входы которого соединены соответственно с выходом информационногоузла и выходами регистров считыванияи коэффициента счета, адресный вход регистра коэффициента счета соединен:15с адресным входом информапионного у"ла, информационный вход которого соединен с информационным входом регистракоэффициента счета, управляющий вход которого соединен. с управляющим входомрегистра считывания и управляющим входом информационного узла, а входы регистра считывания соединены с основнымивходами информационного узла.На чертеже показана структурная 2;схема счетчика импульсов с управляемым коэффициентом счета,Счетчик импульсов с управляемымкоэффициентом счета содержащий многоразрядное пересчетпое устройство 1, делитель 2, мультиплексор 3, регистр 4,информационный узел 5 и адресную магистраль 6. Выход мультиплексора 3соединен с входом многоразрядного пересчетного устройства 1, а выходы делителя 2 соединены с входами мультиплексора 3, адресная магистраль 6 соединена с информационными входами регистра4 и адресным входом информационногоузла 5, информационный вход которогосоединен с выходом регистра 4, входзаписи и выход которого соединены соответственно с шиной записи 7 и управляющим входом мультиплексора 3, входыустановки и выходы многоразрядного пересчетного устройства 1 соединены соответственно с шиной сброса 8 и основными входами информационного узла 5управляющий вход которого соединен сшиной считывания 9, а вход делителя 2соединен с входной шиной 10.Информационный узел 5 содержит ре гистр считывания 11, регистр коэффи: циента счета 12 и формирователь 13,выход и входы которого соединены соответственно с выходом 14 информационного узла и выходами регистров считывания 11 и коэффициента счета 12, адрес 20 35 3 7 449иены соответственно с шиной записи и с) 1ный вход регистра коэф:ициента счета 12,управляющий вход которого соединен суправляющим входом регистра 11 считываци и упвааляющим входом информациодиого узла 5а вх Оды ре Гистра 1 1считывания соединены с ооновцы ми входами информационного узла 5Счетчик работает следующим образом.На адресной магистрали О выставляетсякод задаваемого программно коэффициента счета. По команде фЗаписьф этот кодзапоминается в регистре 4.По команде "Пуск начинается счетимпульсов, подаваемых по шине 10,С помощью делителя 2 частота этихимпульсов дискретно делится. Получивзаданный коэффициент счета с регистра4, мультиплексор 3 подключает одну изступеней делителя 2 к входу многоразрядного пересчетного устройства 1.Состояние многоразрядного пересчетного устройства 1 можно считывать влюбое время, Для этого на шину считывания 9 подается сигнал, который разрешаетрегистрам считывания 11 запомнитькод состояния многоразрядного пересчетоного устройства 1. В дальнейшем этоткод преобразуется в формирователс 13 иподается на выход 14.В счетчике предусмотрена возможность считывания кода коэффициентасчета по которому работает счетчик,Для этого в счетчике введен регистркоэффициента счета 12. Для работы регистра коэффициента счета 12 необходимовыставить адрес этого регистра, получить код коэффициента с регистра 4 исигнал по шине считывания О. Полученный код коэффициента счета преобразуется формирователем 13 и подается навыход 14.Для установки исходного состояниясчетного устройства в схему введенашина сброса 8. Формула изобретения1, Счетчик импульсов с управляемым коэффициентом счета, содержащий многоразрядное пересчетное устройство, делитель и мультиплексор, вход делителя сое. динен с входной шиной, выход мультиплексора соединен с входом многоразрядного пересчетного устройства, а выходы делителя соединены с входами мультиплексора, о т л и ч а ю щ и й с я тем, что, с целью обеспечения программноуправляемого контроля за результатами счета и изменения коэффициента5 744 счета, в него дополнительно введены регистр, информационный узел и адресная магистраль, которая соединена информационными входами регистра и адресным входом информационного узла, информационный вход которого соединен с выходом регистра, вход записи и выход которого соединен с,выходом регистра вход записи и выход которого соединены соответственно с шиной записи и управляющим 1 О входом мультиплексора, вход установки и выходы многоразрядного пересчетного устройства соединены соответственно с шиной сброса и основными входами информационного узла, управляющий вход 15 которого соединен с шиной считывания.2, Счетчик с управляемым коэффициентом счета по п. 1, о т л и ч а - ю щ и й с я тем, что информационный узел содержат регистр считывания, регистр, коэффициента счета и формирователь, вы 991 бход и входы которого соединены соответственно с выходом информационногоузла и выходами регистров считыванияи коэффициента, счета, адресный входрегистра коэффициента счета соединенс адресным входом информационногоузла, информационный вход которОго соединен с информационным входом регистракоэффициента счета, управляющий входкоторого соединен с управляющим входомрегистра считывания и управляющим входоминформационного узла, а входы регистрасчитывания соединены с основными,входами информационного узла.Источники информации,принятые во внимание при экспертизе1.1 ЕЕЕ Ггаоьасбоп оп Сотриегй,1968, т, 17, Ке 7, с. 694-696.2. Заявка ФРГ М 2559261,кл, Н 03 К 21/00, 14.07,77 (прототип).
