Сегмент подпятника

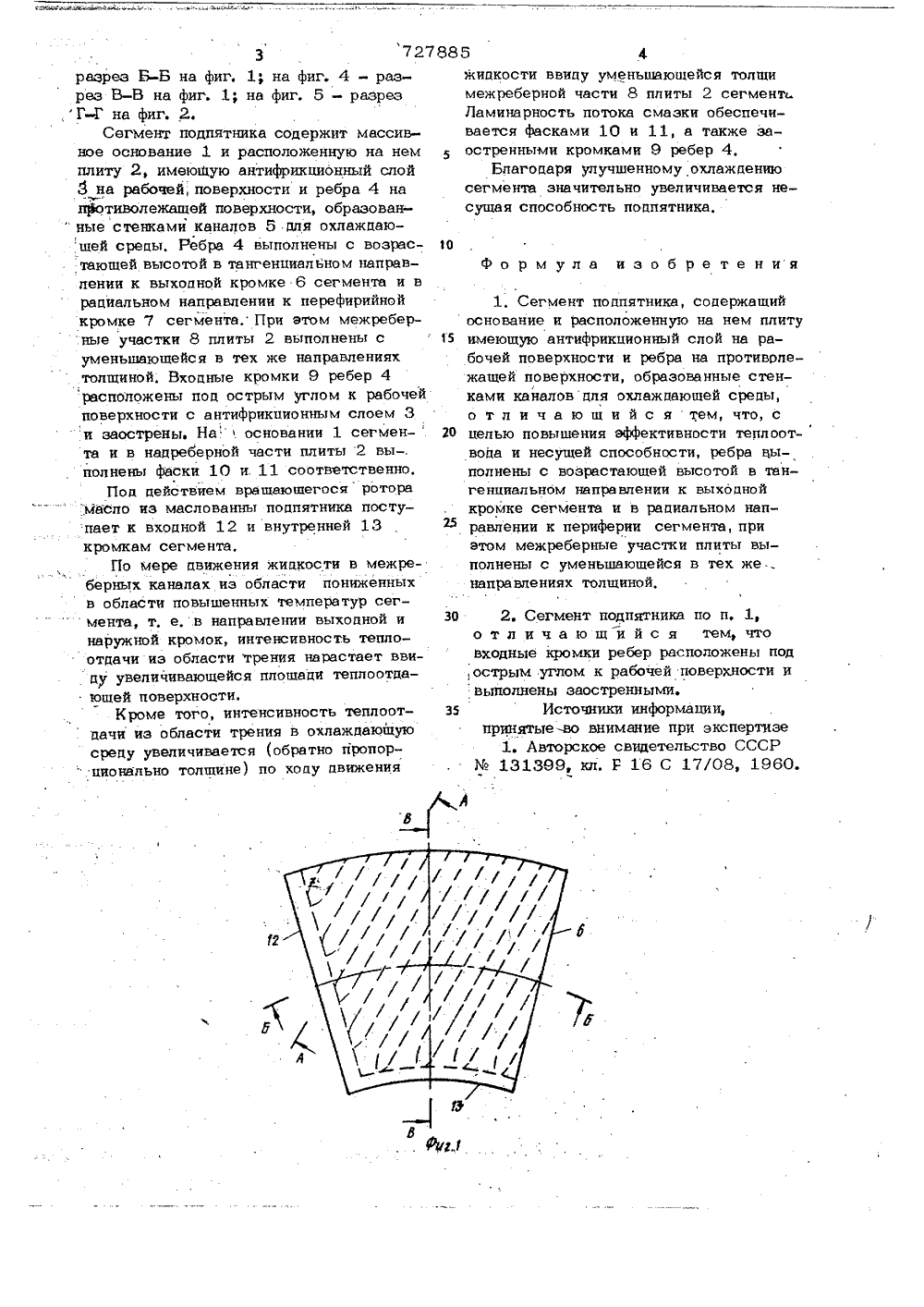

Союз СоветскикСоциалистическиеРеспублик ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ727885Опубликовано 15.04.80, Бюллетень Рй 14 по делам изобретений и открытийДата опубликования описания 18.04.80(7) Заявите 54) СЕГМЕНТ ПОДПЯТНИК Изобретение относится к машинострое- нию и может быть использовано в под пятниках гидрогенераторов и других быстроходных опорах.Известен сегмент подпятника машины с вертикальным валом, содержащий мас-.5 сивное основание и расположенную на нем плиту, имеющую антифрикциониый слой на рабочей поверхности и ребра на противолежащей поверхности, образованныеО стенками каналов для охлаждающей среды.хПриэтом высота ребер и толщина меж реберных участков по всей плошади сегмента одинаковая 11.Основным недостатком известного сет 15 мента является то, что по мере движения охлаждающей среды по межреберным каналам под поверхностью трения из области пониженных в область повышенных температур, т.е, в область выходной и внешней кромок сегмента охлаждающая среда подогревается. Ввиду этого интенсивность теплоотдачи падает, в результате чего не обеспечивается выравнивание температуры по площади сегмента, поэтому температурные деформации верхней плиты,отрицательно влияющие на несущую способность сегмента, остаются на высокомуровне, Эффект теплоотдачи из областитрения по мере движения потока ввидуего подогрева, снижается,Цель изобретения - повышение эффективности теплоотвода и несущей способности. Это достигается тем, что в предлагаемой конструкции ребра выполнены с возрастающей высотой в тангенциальном направлении к выходной кромке сегмента и в радиальном направлении к периферии сегмента, при этом межреберные участки плиты выполнены с уменьшающейся в тех же направлениях толщиной.Входные кромки ребер могутбь 1 ть расположеныпод острым углом к рабочей поверхности и выполнены заостренными.На фиг. 1 изображен предлагаемый сегмент подпятника, план; на фиг. 2 - же, разрез А-А на фиг. 1; на фпг, 3 -3 727 разрез Б-Б на фиг. 1; на фиг. 4 - разрез В-В на фиг. 1; на фиг. 5 - разрез ,Г-Г на фиг. 2.Сегмент подпятника содержит массивное основание 1 и расположенную на немплиту 2, имеюйую антифрикционный слой3 на рабочей, поверхности и ребра 4 напротиволежащей поверхности, образован ные стенками каналов 5 для охлаждающей среды, Ребра 4 выполнены с возрастающей высотой в тангенциальном направлении к выходной кромке 6 сегмента и врадиальном направлении к перефирийнойкромке 7 сегмента, При этом межреберные участки 8 плиты 2 выполнены суменьшаюшейся в тех же направленияхтолщиной. Входные кромки 9 ребер 4расположены под острым углом к рабочейповерхности с антифрикционным слоем 3и заострены. На: 1. основании 1 сегмен-та и в надреберной части плиты 2 вы-.полнены фаски 10 и. 11 соответственно,Под действием вращающегося ротора ;масло из маслованны подпятника посту:пает к входной 12 и внутренней 13кромкам сегмента.По мере движения жидкости в межреберных каналах из области пониженныхв области повышенных температур сегмента, т, е, в направлении выходной инаружной кромок, интенсивност.ь теплоотдачи иэ области трения нарастает ввиду увеличивающейся плошади теплоотдающей поверхности.Кроме того, интенсивность теплоотдачи иэ области трения в охлаждающуюсреду увеличивается (обратно пропор".ционально толщине) по ходу движения 885 фжидкости ввиду уменьшающейся толщимежреберной части 8 плиты 2 сегмент.Ламинарность потока смазки обеспечивается фасками 10 и 11, а также заостренными кромками 9 ребер 4,Благодаря улучшенному охлаждениюсегмента значительно увеличивается несущая способность подпятника,1 О Формула изобретения1, Сегмент подпятника, содержащийоснование и расположенную на нем плиту15 имеющую антифрикционный слой на рабочей поверхности и ребра на противрлежащей поверхности, образованные стенками каналов для охлаждающей среды,о т л и ч а ю ш и й с я тем, что, с2 О целью повышения эффективности теплоотвода и несущей способности, ребра выполнены с возрастающей высотой в тангенциальном направлении к выходнойкромке сегмента и в радиальном направлении к периферии сегмента, приэтом межреберные участки плиты выполнены с уменьшающейся в тех же.напра нле киях толшиной,ЗО 2, Сегмент подпятника по и. 1,о т л и ч а ю щ и й с я тем, чтовходные кромки ребер расположены под,острым углом к рабочей поверхности ивыполнены заостренными.З 5 Источники информации,принятые -ао внимание при экспертизе1. Авторское свидетельство СССРЬо 131399, кл, Р 16 С 17/08, 1960.727885 Ри 7 Составитель И. КрыловаГ. Нечаева ТехредН, Ковалева Корре Реда кто илиал ППП "Патент,. г. Ужгород, ул. Проект каз 1108/36 БНИИПИ Гос по делам 113035, МоскваТираж 1095арственного комзобретений и от , Ж, Раушс Подписноеитета СССРытийя набе де 4/
