Способ изготовления разрывных предохранительных мембран

Номер патента: 724245

Авторы: Аникьев, Воротникова, Ольховский, Суркин, Тычкин

ZIP архив

Текст

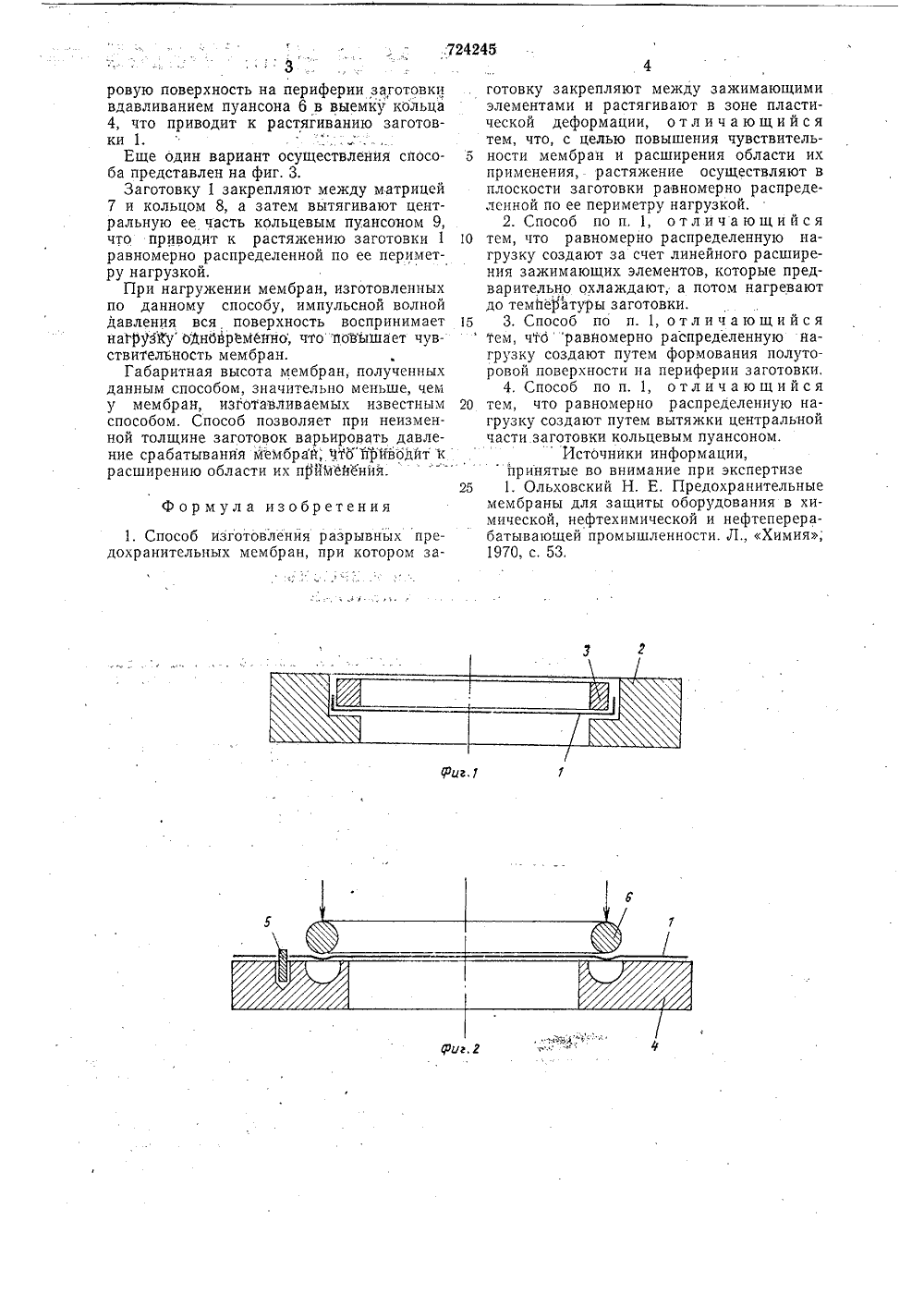

0 П И С А Н И Е (1 ц 72424ИЗОБРЕ 1 ЕНИЯ Союз Советскими Со 11 иалистическик Республик(088.8) 5) Дата опу икования описания 30.03,8 72) Авторы изобретени) Заявител 4) СПОСОБ ИЗГОТОВЛЕНИЯ РАЗРЫВНЫХ ПРЕДОХРАНИТЕЛЬНЫХ МЕМБРАНО 5 вариант осуществления способа на фиг. 2.у 1 размещают на кольце 4 и запо периферийному участку 5, после чего формуют полутоИзобретение относится к области обработки металлов давлением, а именно к способам изготовления разрывных предохранительных мембран,Известен способ изготовления разрывныхпредохранительных мембран, при которомзаготовку закрепляют между зажимающими элементами и растягивают в зоне пластической деформации за счет выпучиваниязаготовки под действием давления жидкости или газа на центральную ее часть 11,Недостатком указанного способа является низкая чувствительность получаемыхмембран и ограниченная область их применения. Это обусловлено тем, что мембрана,изготовленная по известному способу, имеет форму сферического сегмента, что приводит к неодновременному нагружению ееповерхности волновым фронтом, а такжеуменьшению нормальной составляющей 2волнового давления из-за изменения углаотражения фронта волны при столкновениис различными участками поверхности мембраны. Кроме того, куполообразные мембраны обладают значительными габаритными 2размерами, что ограничивает их применение на летательных аппаратах.Целью изобретения является повышениечувствительности мембран и расширениеобласти их применения, 3 Указанная цель достигается тем, что растяжение мембран осуществляют в плоскости заготовки равномерно распределенной по ее периметру нагрузкой. При этом равномерно распределенную нагрузку можно создавать за счет линейного расширения зажимающих элементов, которые предварительно охлаждают, а потом нагревают до температуры заготовки,Равномерно распределенную нагрузку можно создавать также путем формования полуторовой поверхности на периферии заготовки, или путем вытяжки кольцевым пуансоном центральной части заготовки.Варианты реализации способа представлены на фиг. 1 - 3.Согласно первому варианту (см. фиг. 1) заготовку 1 запрессовывают между предварительно охлажденными, например, до температуры жидкого азота внешним 2 и внутренним 3 кольцами. При нагреве колец до температуры заготовки за счет линейного расширения зажимающих элементов - колец 2 и 3 производится растяжение заготовки.ВторойизображенЗаготовккрепляютшпильками3ровую поверхность на периферии заготовки вдавливанием пуансона 6 в выемку кольца 4, что приводит к растягиванию заготовки 1,Еще один вариант осуществления способа представлен на фиг. 3,Заготовку 1 закрепляют между матрицей 7 и кольцом 8, а затем вытягивают центральную ее часть кольцевым пуансоном 9, что приводит к растяжению заготовки 1 равномерно распределенной по ее периметру нагрузкой,При нагружении мембран, изготовленных по данному способу, импульсной волной давления вся поверхность воспринимает нагрузку одновременно, что повышает чувствительность мембран.Габаритная высота мембран, полученных данным способом, значительно меньше, чем у мембран, изготавливаемых известным способом. Способ позволяет при неизменной толщине заготовок варьировать давление срабатывания мембран; 9 то" приводит к расширению области их прймейения. Формула изобретения1. Способ изготовления разрывных предохранительных мембран, при котором за 72424 готовку закрепляют между зажимающимиэлементами и растягивают в зоне пластической деформации, о т л и ч а ю щ и й с ятем, что, с целью повышения чувствитель 5 ности мембран и расширения области ихприменения, растяжение осуществляют вплоскости заготовки равномерно распределенной по ее периметру нагрузкой.2. Способ по п, 1, отличающийся10 тем, что равномерно распределенную нагрузку создают за счет линейного расширения зажимающих элементов, которые предварительно охлаждают, а потом нагреваютдо температуры заготовки,15 3, Способ по п. 1, отличающийсятем, чторавномерно распределенную нагрузку создают путем формования полуторовой поверхности на периферии заготовки.4. Способ по п. 1, отличающийся20 тем, что равномерно распределенную нагрузку создают путем вытяжки центральнойчасти заготовки кольцевым пуансоном.Источники информации,принятые во внимание при экспертизе25 1. Ольховский Н, Е. Предохранительныемембраны для защиты оборудования в химической, нефтехимической и нефтеперерабатывающей промышленности. Л., Химия;1970, с, 53.724245 иг,З рректоры: О, Гусева и А, Степанова Составитель В. Муслимов Редактор О, Юрк ипография, пр. Сапунов Заказ 364/11 Изд.204 Тираж 995НПО Поиск Государственного комитета СССР по делам изоб113035, Москва, Ж, Раушская наб., д. 4/5 Подписно ений и открыти

Смотреть

Заявка

2663476, 13.09.1978

ПРЕДПРИЯТИЕ ПЯ В-8620, ИНСТИТУТ МЕХАНИКИ АН УКРАИНСКОЙ ССР, КАЗАНСКИЙ ФИЗИКО-ТЕХНИЧЕСКИЙ ИНСТИТУТ КФ АН СССР

ВОРОТНИКОВА МАРИЯ ИВАНОВНА, ОЛЬХОВСКИЙ НИКОЛАЙ ЕГОРОВИЧ, ТЫЧКИН АНАТОЛИЙ АНАТОЛЬЕВИЧ, АНИКЬЕВ ИВАН ИЛЛАРИОНОВИЧ, СУРКИН РАШАД ГАДЕЕВИЧ

МПК / Метки

МПК: B21D 22/22

Метки: мембран, предохранительных, разрывных

Опубликовано: 30.03.1980

Код ссылки
