Способ распределения нагрузки параллельно работающих полупроводниковых выпрямителей

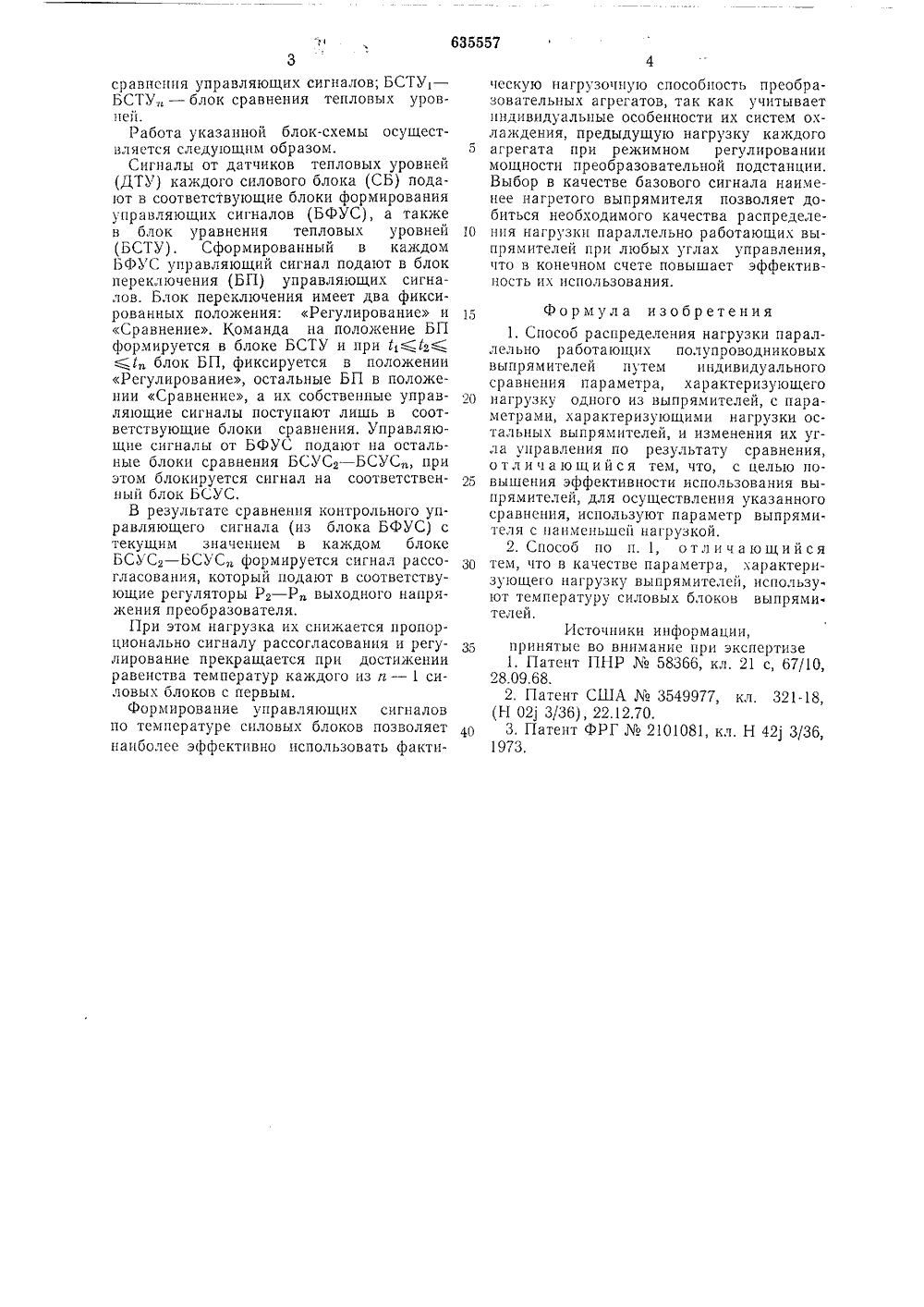

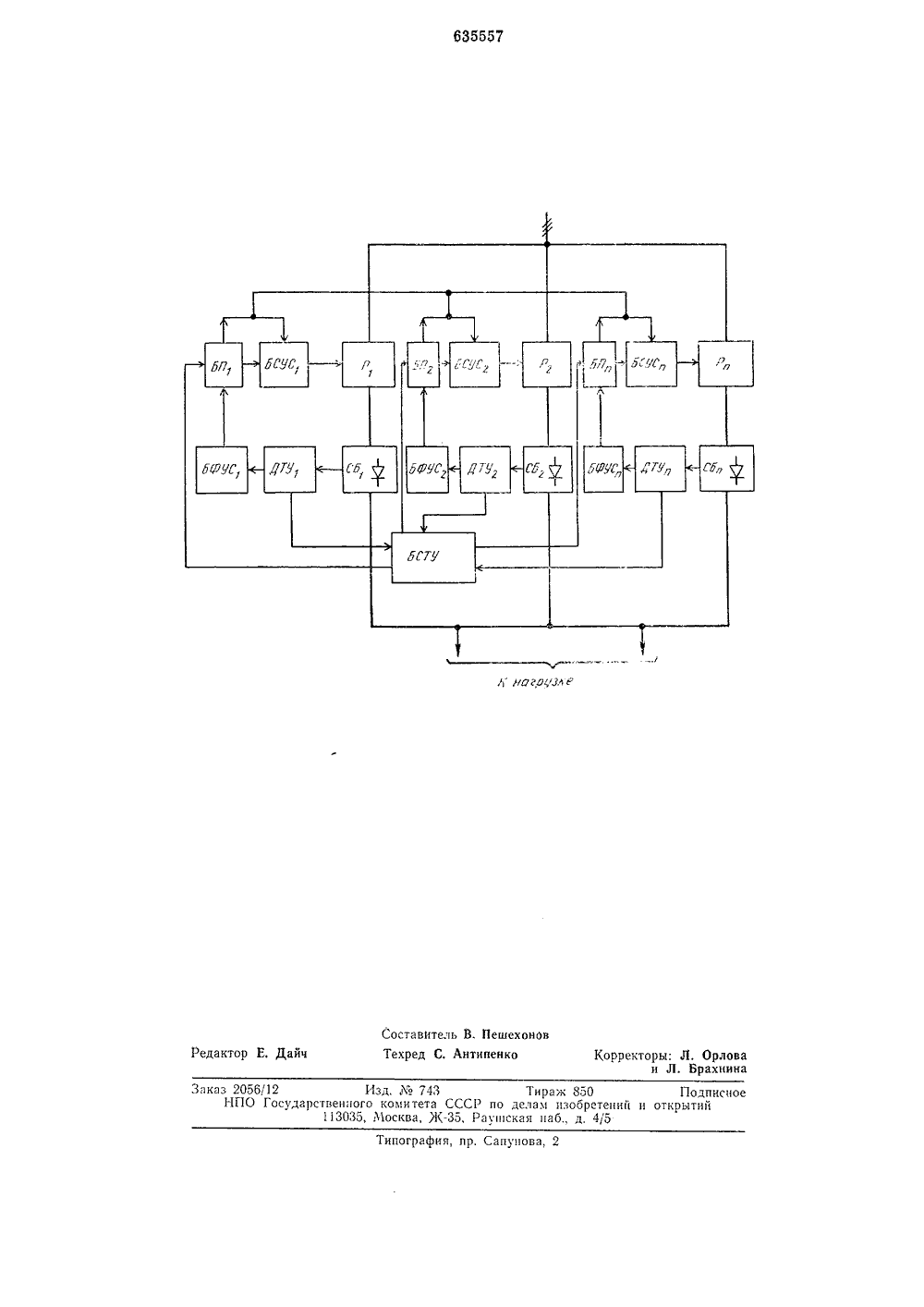

йоаз Союбтсийх Социалистических Республик(45) Дата опубликования описания 30.11.78(51 Кл.з Н 02 ударствеииый комитет СССР 53) УДК 621.314.5в, Э, В. БелопухоС. Качеровский Н Азербайджанс намени институт джанской ССР) Заявитель аучныи центр Каспии А Трудового Красного 3 Азербай(54) СПОСОБ РАСПРЕДЕЛЕНИЯ НАГРУЗКИ АРАЛЛЕЛЬНО РАБОТАЮЩИХ ПОЛУПРОВОДНИКОВЫХ ВЪ 1 ПРЯМИТЕЛ ЕЙел ба Изобретение относится к области электротехники и может найти применение в преобразовательных устройствах, содержащих параллельно работающие выпрямители.Известны способы распределения нагрузки параллельно работающих выпрямителей.Один из известных способов заключается в том, что сравнивают сигналы, пропорциональные токам нагрузки двух параллельно работающих выпрямителей, и по фактору величины и знака получаемой разницы формируют сигнал управления одного из выпрямителей 1.Наиболее близким к данному изобретению является способ, заключающийся в том, что измеряют сигналы, характеризующие величину нагрузки выпрямителей, значение наибольшего из указанных сигналов выбирают в качестве базового, значение остальных сигналов сравнивают с базовым и по фактору сравнения осуществляют регулирование нагрузки остальных выпрямит ей, увеличивая ее до уровня нагрузкизового выпрямителя (21.Основным недостатком такого способа является формирование управляющих сигналов по выходному параметру выпрямителей, а также выбор в качестве базового сигнала агрегата с цацоольшей нагрузкой.Прц этом невоз.ожно достигнуть рацио.цальноо использования цагрузочной спо собцостц силовых вентилей, а также необходимого качества распределения нагрузки выпрямителей, работающих с малыми угламц регулирования.Целью изобретения является повышение 10 эффективности использования параллельноработающих выпрямителей.Указанная цель достигается тем, что дляосуществления указанного сравнения используот параметр выпрямителя с нац меньшей нагрузкой остальных выпрямителей, В частном случае в качестве параметра, характеризующего нагрузку выпрямителей, используют температуру цх силовых блоков.20 На чертеже представлена блок-схемаустройства, реализующего предложения способ, где Р, Р:, Р - регуляторы выходного напряжения преобразователей; СБ - СБ - силовые полупроводниковые блоки;25 ДТУ - ДТУ - датчики (температуры) силовых блоков; ЬФУС, - БФУС - блоки формирования управляющих сш цапов; ЬП, - БП - блоки переключения управляющих сигналов; БСУС, - БСУС - блокисравнения управляющих сигналов; БСТУ - БСТУ - блок сравнения тепловых уровней,Работа указанной блок-схемы осуществляется следующим образом.дСигналы от датчиков тепловых уровней (ДТУ) каждого силового блока (СБ) подают в соответствующие блоки формирования управляющих сигналов (БФУС), а также в блок уравнения тепловых уровней 10 (БСТУ) . Сформированный в каждом ЬФУС управляющий сигнал подают в блок переключения (БП) управляющих сигналов. Блок переключения имеет два фиксированных положения: Регулирование и 1 з Сравнение. Команда на положение БП формируется в блоке БСТУ и при 1,(Ь( (1 блок БП, фиксируется в положении Регулирование, остальные БП в положении Сравнение, а их собственные управ О ляющие сигналы поступают лишь в соответствующие блоки сравнения, Управляющие сигналы от БФУС подают на остальные блоки сравнения ЬСУС - БСУС, при этом блокируется сигнал на соответственный блок БСУС.В результате сравнения контрольного управляющего сигнала (из блока БФУС) с текущим значением в каждом блоке БСУС - ЬСУСформируется сигнал рассогласования, который подают в соответствующие регуляторы Р - Рвыходного напряжения преобразователя.При этом нагрузка их снижается пропорционально сигналу рассогласования и регулирование прекращается при достижении равенства температур каждого из п - 1 силовых блоков с первым.Формирование управляющих сигналов по температуре силовых блоков позволяет наиболее эффективно использовать фактичсскую нагрузочную способность преобразовательных агрегатов, так как учитывает индивидуальные особенности их систем охлаждения, предыдущую нагрузку каждого агрегата при режимном регулировании мощности преобразовательной подстанции. Выбор в качестве базового сигнала наименее нагретого выпрямителя позволяет добиться необходимого качества распределения нагрузки параллельно работающих выпрямителей при любых углах управления, что в конечном счете повышает эффективность их использования. Формула изобретения1. Способ распределения нагрузки параллельно работающих полупроводниковыхвыпрямителей путем индивидуальногосравнения параметра, характеризующегонагрузку одного из выпрямителей, с параметрами, характеризующими нагрузки остальных выпрямителей, и изменения их угла управления по результату сравнения,отличающийся тем, что, с целью повышения эффективности использования выпрямителей, для осуществления указанногосравнения, используют параметр выпрямителя с наименьшей нагрузкой.2. Способ по п. 1, отличающийсятем, что в качестве параметра, характеризующего нагрузку выпрямителей, использу.ют температуру силовых блоков выпрямител ей.Источники информации,принятые во внимание при экспертизе1. Патент ПНР М 58366, кл. 21 с, 67/10,28.09,68.2, Патент СШЛ Мо 3549977, кл, 321-18,(Н 02 3/36), 22.12,70.3, Патент ФРГ Жо 2101081, кл. Н 42) 3/36,1973,Редактор Е. Дайч Заказ 205612 Изд,743 Тираж 850 Подпнспое 1-1 ПО Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Рачпская паб., д. 4/5
