Триггер

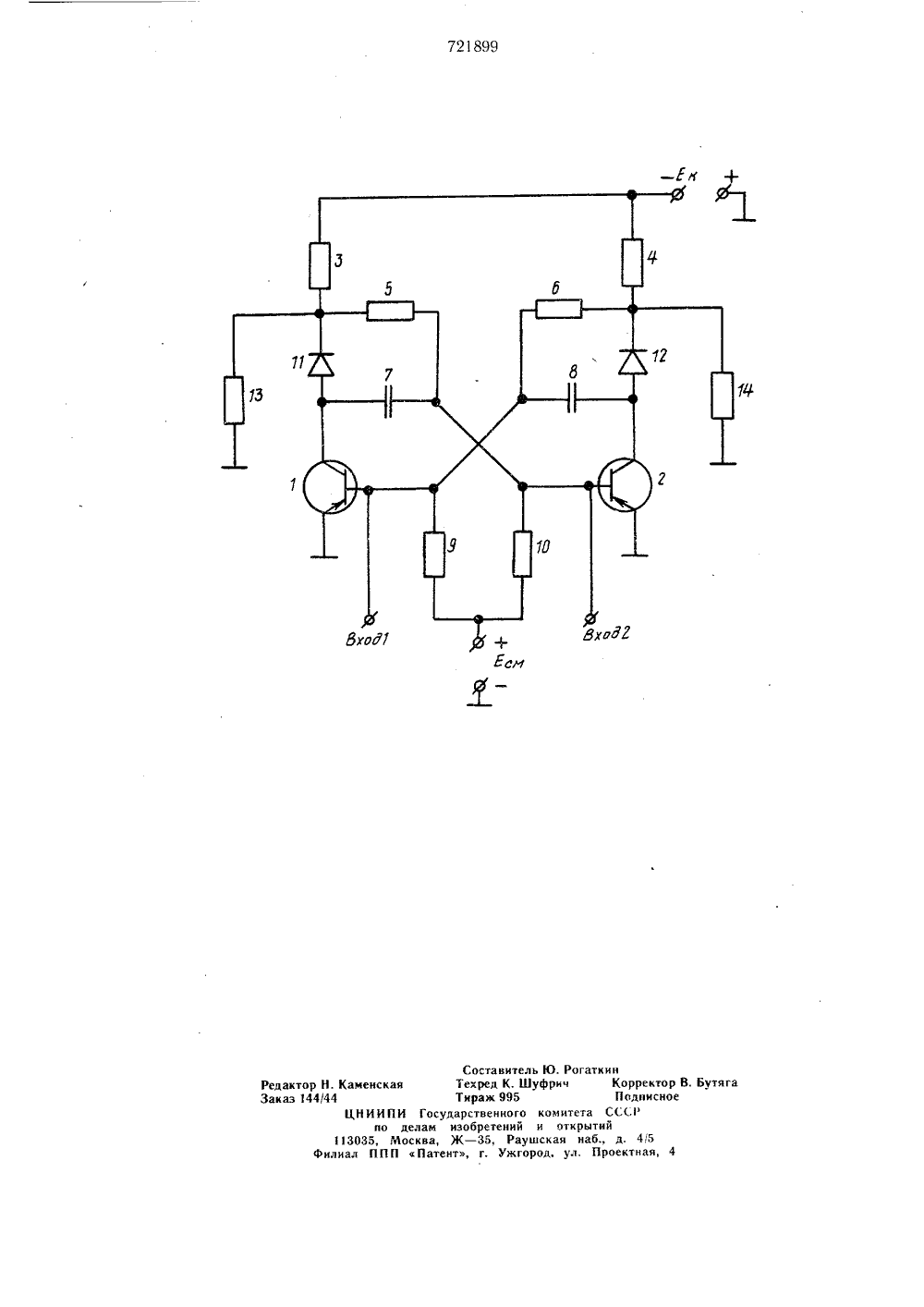

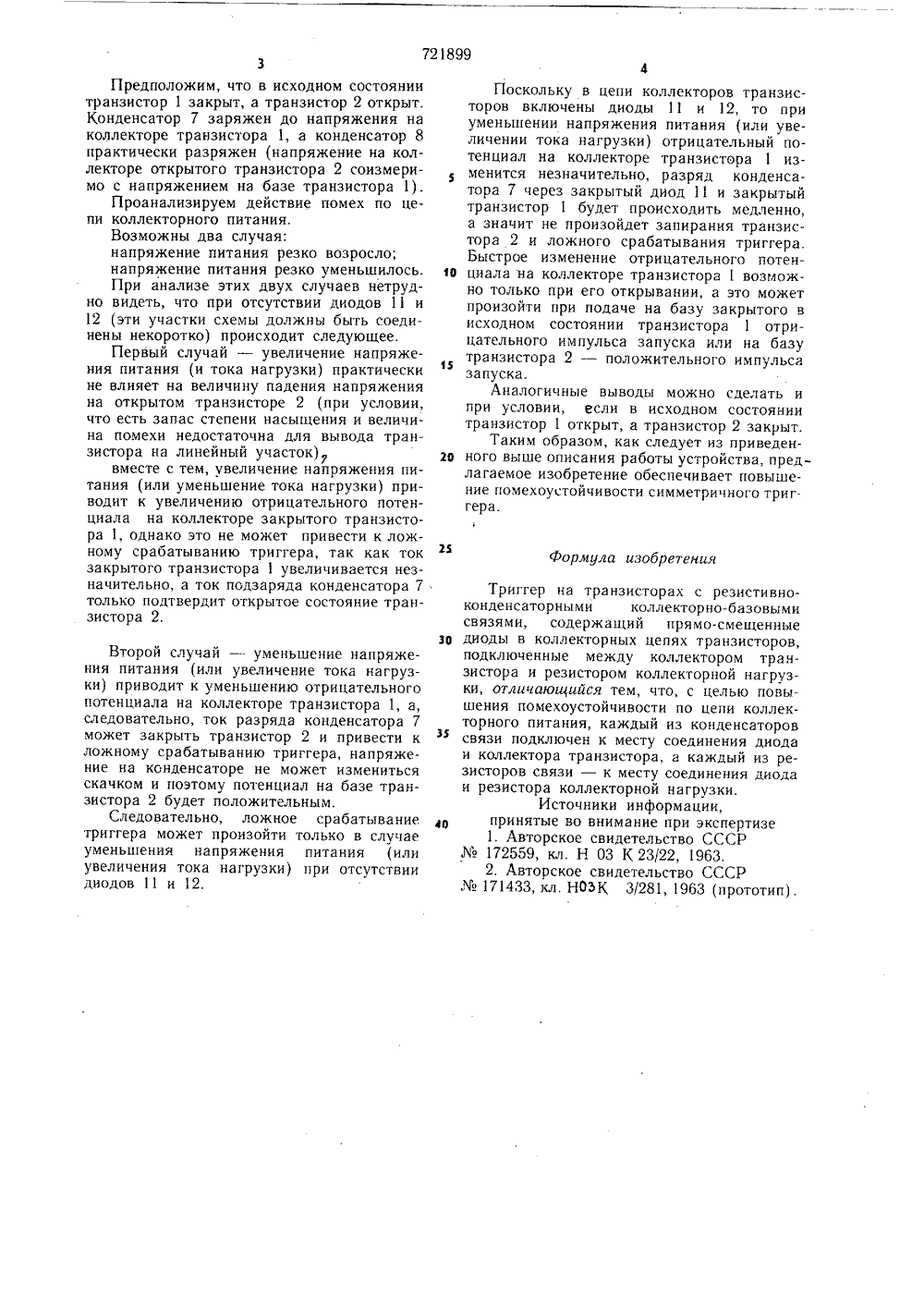

ОПИСАНИЕ ИЗОБРЕТЕНИЯ Союз СоветскихСоциалистическихРеспублик 721899 Ф(51) М Кл Н 03 К 3/286 Государственный комитет Опубликовано 15.03.80. Бюллетень10Дата опубликования описания 25.03.80(53) УДК 621.374 .3 088.81 по делам изобретений и открытий(54) ТРИГГЕР Изобретение относится к автоматике и радиоэлектронике, в частности к триггерам на транзисторах с резистивно-конденсаторными коллекторно-базовыми связями,Известны симметричные триггеры на транзисторах с ускоряющими конденсаторами в цепях перекрестных коллекторно-базовых связей 11.Недостатками триггеров с ускоряющими конденсаторами в цепях перекрстных коллекторно-базовых связей являются низкая помехоустойчивость по цепи коллекторного питания и возможность ложного срабатывания при резких изменениях нагрузки,Ближайшим техническим решением к данному изобретению является триггер, полученный преобразованием мультивибратора на транзисторах с резистивно-конденсаторными коллекторно-базовыми связями, содержащий прямо-смещенные диоды, включенные в коллекторные цепи транзисторов между коллектором транзистора и резистором коллекторной нагрузки 121.Недостатком такого устройства является низкая помехоустойчивость по цепи коллекторного питания. Целью изобретения является повышениепомехоустойчивости по цепи коллекторного питания.Поставленная цель достигается тем, чтов триггере на транзисторах с резистивно конденсаторными коллекторно-базовымисвязями, содержащем прямосмешенные диоды, включенные в коллекторные цепи транзисторов между коллектором транзистора и резистором коллекторной нагрузки, каждый из конденсаторов связи подключен к месту соединения диода и коллектора транзистора, а каждый из резисторов связи - к месту соединения диода и резистора коллекторной нагрузки. т 5 На чертеже изображена принципиальнаяэлектрическая схема предлагаемого триггера.Триггер состоит из двух транзисторов 1и 2 типа р - п - р, коллекторных резисторов 3 и 4,резисторов связи 5 и 6, ускоряюших конденсаторов 7 и 8, резисторов цепи подачи положительного смещения 9 и 10, диодов 11 и 12. Нагрузка на триггер условно обозначена как резисторы 13 и 4.Предположим, что в исходном состоянии транзистор 1 закрыт, а транзистор 2 открыт. Конденсатор 7 заряжен до напряжения на коллекторе транзистора 1, а конденсатор 8 практически разряжен (напряжение на коллекторе открытого транзистора 2 соизмеримо с напряжением на базе транзистора 1).Проанализируем действие помех по цепи коллекторного питания.Возможны два случая:напряжение питания резко возросло; напряжение питания резко уменьшилось.При анализе этих двух случаев нетрудно видеть, что при отсутствии диодов 11 и 12 (эти участки схемы должны быть соединены некоротко) происходит следующее.Первый случай - увеличение напряжения питания (и тока нагрузки) практически не влияет на величину падения напряжения на открытом транзисторе 2 (при условии, что есть запас степени насыщения и величина помехи недостаточна для вывода транзистора на линейный участок)вместе с тем, увеличение найряжения питания (или уменьшение тока нагрузки) приводит к увеличению отрицательного потенциала на коллекторе закрытого транзистора 1, однако это не может привести к ложному срабатыванию триггера, так как ток закрытого транзистора 1 увеличивается незначительно, а ток подзаряда конденсатора 7 только подтвердит открытое состояние транзистора 2,Второй случай - уменьшение напряжения питания (или увеличение тока нагрузки) приводит к уменьшению отрицательного потенциала на коллекторе транзистора 1, а, следовательно, ток разряда конденсатораможет закрыть транзистор 2 и привести к ложному срабатыванию триггера, напряжение на кснденсаторе не может измениться скачком и поэтому потенциал на базе транзистора 2 будет положительным.Следовательно, ложное срабатывание триггера может произойти только в случае уменьшения напряжения питания (или увеличения тока нагрузки) при отсутствии диодов 11 и 12. Поскольку в цепи коллекторов транзисторов включены диоды 11 и 12, то при уменьшении напряжения питания (или увеличении тока нагрузки) отрицательный потенциал на коллекторе транзистора 1 изменится незначительно, разряд конденсатора 7 через закрытый диод 11 и закрытый транзистор 1 будет происходить медленно, а значит не произойдет запирания транзистора 2 и ложного срабатывания триггера.Быстрое изменение отрицательного потен циала на коллекторе транзистора 1 возможно только при его открывании, а это может произойти при подаче на базу закрытого в исходном состоянии транзистора 1 отрицательного импульса запуска или на базу 15транзистора 2 - положительного импульса запуска.Аналогичные выводы можно сделать ипри условии, если в исходном состоянии транзистор 1 открыт, а транзистор 2 закрыт.Таким образом, как следует из приведен 2 о ного выше описания работы устройства, предлагаемое изобретение обеспечивает повышение помехоустойчивости симметричного триггера.Формула изобретенияТриггер на транзисторах с резистивноконденсаторными коллекторно-базовымисвязями, содержащий прямо-смещенныезО диоды в коллекторных цепях транзисторов,подключенные между коллектором транзистора и резистором коллекторной нагрузки, отличающийся тем, что, с целью повышения помехоустойчивости по цепи коллекторного питания, каждый из конденсаторовсвязи подключен к месту соединения диодаи коллектора транзистора, а каждый из резисторов связи - к месту соединения диодаи резистора коллекторной нагрузки.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРМо 172559, кл. Н 03 К 23/22, 1963.2. Авторское свидетельство СССРМ 171433, кл. НОЭК 3/281, 1963 (прототип).721899 см Ю. Рогаткинрич КорректорПодписномитета ССС Бутяг кооткрытийская наб.,д, ул. Про 45 тная, Редактор Н. КаменскЗаказ 144/44 ЦНИИ по 113035,Филиал ППСоставитель я Техред К. Шу Тираж 995 И Государственного делам изобретений и Москва, Ж - 35, Рауш Патент, г. Ужгоро
