Демодулятор частотно-модулированных сигналов с обратной связью по частоте
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 720684
Авторы: Мацов, Ноккерт, Оноприенко, Савинов
Текст

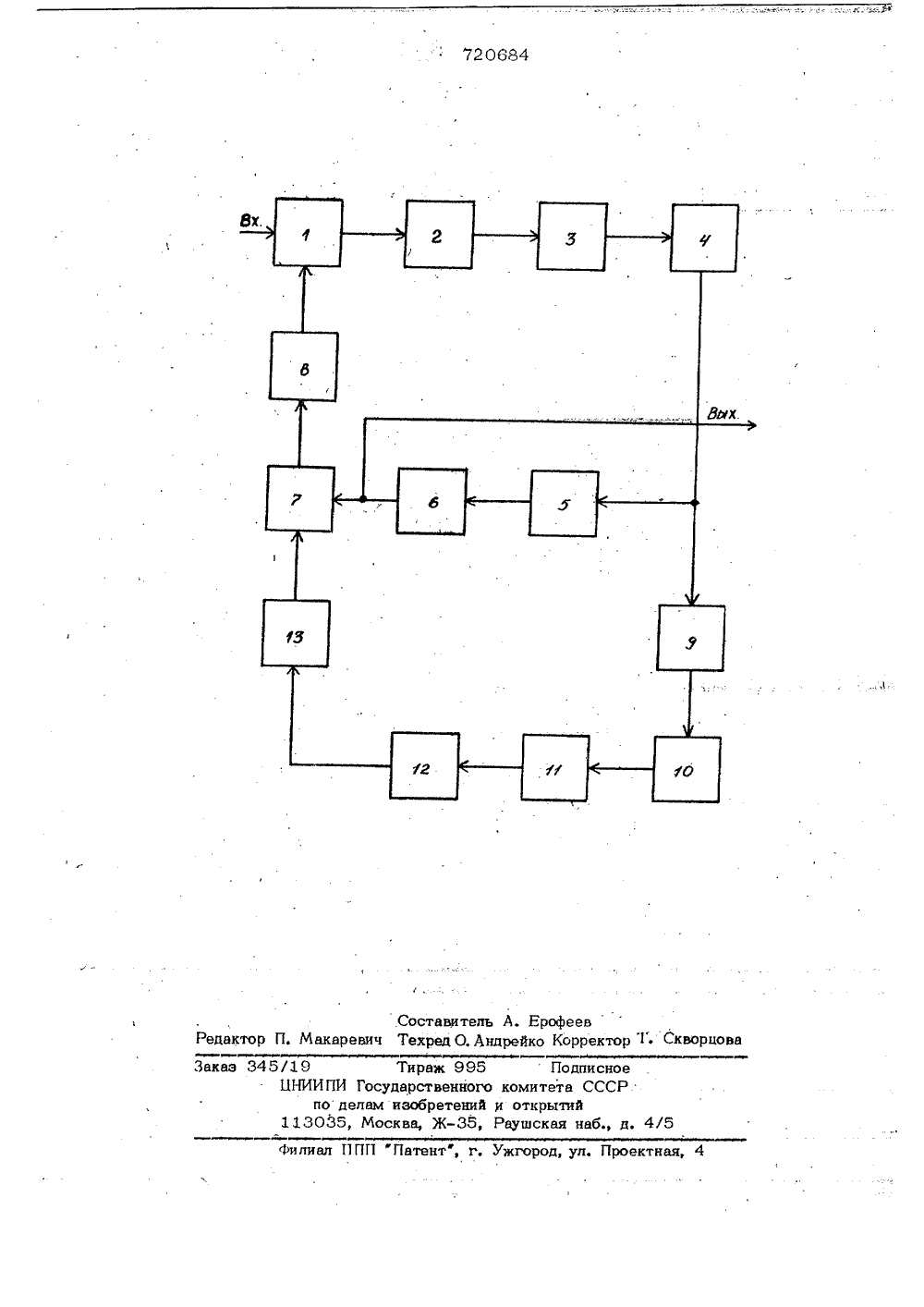

720684 Союз СоветскнхСоцналнстнческнкРеслублнк ОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 6 ) Дополнительиое к авт; свид-ву(22) Заявлено 03,07,78 (2 ) 2638010/1с присоединениент заявки РЙ(23) Приоритет -03 Э 3/24// 04 1- 27/14 Госудерстоенньа комет СССР по делам нзооретеннй н открытойбликовано 05,03.8 Бюллетень Эй 9 ДК 621.394.2 (088.8) Дата опубликования сания 10,0 авинов В. А. Мацов, Э, Ю. Нокк и Б, С, Оноприенко 72) Авторы изобрете О. В,7) Заявител 4) ДЕМОДУЛЯТОР ЧАСТОТНО-МОДУЛИРОВАННЫХ СИГНАЛОВ С ОБРАТНОЙ СВЯЗЬЮ ПО ЧАСТОТЕ Изобретение относится к радиотехнике и может использоваться в системахрадиосвязи,Известен демодулятор частотно-модулированных сигналов с обратной связьюпо частоте, содержащий последовательно соединенные входной смеситель, к другому входу которого подключен выходчастотно-модулированного гетеродина,фильтр промежуточной частоты, ограничитель, частотный детектор, петлевойфильтр и выходной видеоусилитель 1 .Однако известный демодулятор имеетнедостаточную помехоустойчивость,Цель изобретения - повышение помехоустойчивости,Для достижения указанной цели в демодулятор частотно-модулированных сиг-.налов с обратной связью по частоте, содержащий последовательно соединенныевходной смеситель, к цругому входу которого подключен выход частотно-модулированного гетеродина, фильтр промежуточной частоты, ограничитель, частотный детектор, петлевой фильтр и выходной видеоусилитель, введены регулируемый аттенюатор и последовательно соединенные фильтр внеполосных шумов, усилитель, амплитудный детектор, фильтр нижних частот и усилитель постоянного тока, при этом регулируемый аттенюатор включен между выходом видеоусилителя и входом частотно-модулированного гетеро- дина, выход частотного детектора подключен к входу фильтра внеполосных шумов, а выход усилителя постоянного, тока соединен с управляющим входом регулируемого аттенюатора.На чертеже приведена структурная электрическая схема предложенного демодулятора.Демодулятор частотно-модулированных сигналов с обратной связью по частоте содержит входной смеситель 1, фильтр 2 промежуточной частоты ограничитель 3, частотный детектор 4, петлевой фильтр 5 л выходной видеоусилитель 6, регулируемый аттенюатор 7, частотно-модулированщ- -"- -" ф" " 4 фййщщфм + 4 Ф"ФВФф" ф" "-у мжВФ ф" " ф ю . "1 .гный гетеродин 8, фильтр 9 внеполосных мого аттенюатора 7, Таким об зомель, амплитудный де- коэффициент передачи регулируемого аттенюатора 7 и глубина обратной связи .пропорциональны отношению сигнал/шум.Соответственно,в подпороговой областиуменьшается шумовая полоса демодулятора, что повышает его помехоустойчивость.Коэффйциейт усиления усилитлей 10,13 и регулировочная, характеристика О регулируемого аттенюатора 7 подбираются так, чтобы при больших отношениях сигнал/шум (в надпороговой области) и вблизи порога, глубина обратной связи оставалась практйч ески постоянной и рав 15 ной расчетной величине. При работе вподпороговой области глубина обратной связи уменьшается пропорционал но отношению сигнал/шум до минимал ного значения,приемлемого п и до с имы р пу х 2 О искаженнях сигналов,формула изобрет ния Ф 25 ЙемодйяМр частотно-модули ванныхсигналов с обратной связью по ч стотепромежуточной частоты и ограничителя 3, а также путем соответствующего выбора петлевого фильтра 5 и оптимйзации ве лйчиныкоэффициента обратной смзи почастоте:Величина коэффициента обратной связи по частот е автоматически регулирует.ся в заданных пределах в зависимостиот измеренного отношения сигнал/шумна выходе частотного детектора 4. Автоматическая регулировка глубины обрат- ЗОной связи осуществляется с помощью"цепи, содержащей фильтр 9 внеполосныхшумов, усилитель 10, амйлитудный детектор 11, фильтр 12 нижних частот,усилитель 13 постоянного тока и" регулируемый аттенюатор 7.Фильтр 9 внеполосных шумов выделяетшумы на частотном участке; расположенном вне полосы, занимаемой модулирую-"щим сйгналом. Уровень шуМов на выходе 4 Офильтра 9 внеполосных шумов пропорционшген"отйошению сигнал/шум, После усилеьия в усилителе 10 шумы детектируюсься амплитудным детектором 11. Медленно изменяющееся напряжение с выхода 45амплитудного детектора 11 через филЬтр12 нижних частот подается-на усилитель13 постоянного тока. Фйльтр 12 йижнихчастот определяет постоянную времени цепи регулирования. Сигнал регулирования Ис выхода усилителя 13 йослянйого токаподается на управляемый вход регулируетектор 11, фильтр 12 нижних частот, усилитель 13 постоянного тока.демодулятор работает следующим образом.Напряжение с выхода частотного детектора 4 через петлевой фильтр 5, выходной видеоусилитель 6 и регулируемый аттенюатор 7 подается на управляющий вход частотно-модулйрованного гетеро- дина 8 для перестройки его мгйовенной частоты синхронно с мгновенной частотой принймаемого сигнала, При этом девиация частоты сйгнала на выходе"входногосмесителя 1 умеешьшается навеличину коэффициента обратной"связи по частоте. Снижение порога ЧМ достигается-за счет применения фильтра 2содержащий последовательно соединенные входной Смеситель,. к другому входу которого подклвчен выход частотно модули рованногогетеродина, фильтр про 1 лежу-точной частоты, ограничитель, частотный детектор, петлевой фильтр и выходйой1 видеоусилитель, о т л и ч а ю п и й с я тем, что, с целью повышения помехоус тойчивбсти, введены регулируемый ат- тенюатор и последовательно "соедийенные фильтр внеполосных шумов, усилитель, амплитудный детектор, файтр" нихних частот и усилитель постоянного тока 1 при этом регулируемый аттенюатор вкйбчен между вйходом видеоусилителя и входом частотно-модулированного гетеродина, выход частотного детектора подключен к входу фйльтравнеполосных 1 пумов, а выход усилйтеля"постоянного тока соедйненс "уйрайиющим" входом регулируе- мого аттенюатора,Источники информации, . принятые во внимание при экспер зе1. Патент Японии М 46-6925, кл. 98(5) Е 21, опублик, 1974 прототип) . ,: . -720684 Составитель А. ЕрофеевП. Макаревич Техред О, Андрейко Корректо Скворцова Реда Заказ 345/19 ШЯ3 лиал ППП "Патент, г, Ужгород, ул. Проектная, 4 Тираж 995 И Государственного делам изобретени 5, Москва, ЖПодписномитета СССоткрытийаушская наб.,
СмотретьЗаявка
2638010, 03.07.1978
ПРЕДПРИЯТИЕ ПЯ А-7956
САВИНОВ ЮРИЙ ВАСИЛЬЕВИЧ, МАЦОВ ВИКТОР АЛЕКСАНДРОВИЧ, НОККЕРТ ЭДУАРД ЮРЬЕВИЧ, ОНОПРИЕНКО БОРИС СЕМЕНОВИЧ
МПК / Метки
МПК: H03D 3/24, H04L 27/14
Метки: демодулятор, обратной, связью, сигналов, частоте, частотно-модулированных
Опубликовано: 05.03.1980
