Оригиналодержатель для копировального аппарата

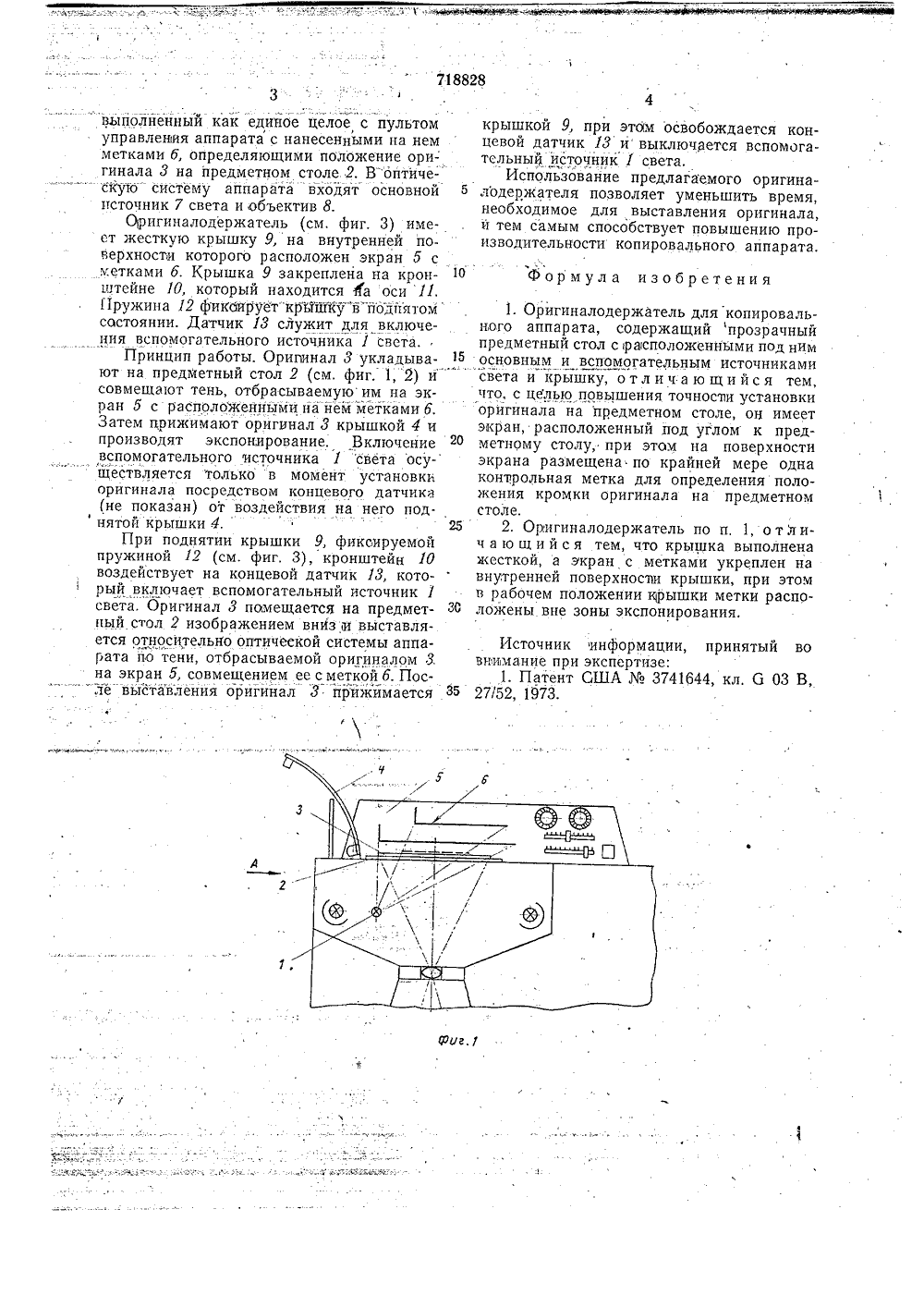

(111 7 8828 Союз СоветскихоциапистическихРеспублик ТЕНИЯ ИЗ ЕТЕЛЬСТВУ АВТОРСКОМ(51 исоединением заявки рстеенный комитет СССР(45) Дата опубликования описания 28.02.80 ао делам изобретен и открытий(72)фАвтор изобретения В. Н, Дворниковнструкторское бюро оргтехник Специальн 71) Заявител(54) ОРИГИНАЛОДЕРЖАТЕЛЬ ДЛЯ КОПИРОВАЛЬНОГО АППАРАТИзобретение относится к электрографии;в частности к аппаратам с промежуточнымносителем изображения.Известно устройство, фиисирующее положение оригинала в копировальном аппарате посредством вСпомогательного источника света, расположенного в стороне оттраектории хода световых лучей и оптической системе аппарата, Излучение от вспо-.могательного источника света направлено 1 Ок поверхности ор 1 игинала и освещает его копируемую площадь (Ц,В этом устройстве оператор для точнойустановки оригинала вынужден смотреть в,.узиий зазор между копией и предметным 15стоГГом;оригиналодержателя, что связано сбольшими неудобствами при малой высотеаппарата., Излучению от вспомогательного источнптка света, расположенного возле объектива, 20легко достигнуть рабочей зоны, что такжемешает работе оператора,Целью изобретения является повышение точности установки оригиналов на предметном столе. 25Указанная цель достигается тем, чтооригиналодержатель снабжен экраном, расположенным под углом, близким к прямому, к предметному столу, причем тень отугловой кромки оригинала проецируется на зо экран, выполнейный из белого матового материала и имеющий на своей поверхности ряд прямоугольных меток, определяющйх положение орипиналов разных размеров на предметном столе.В аппаратах, имеющих жесткую крышку, прижимающую оригинал к предметному столу и фиксирующуюся в поднятом положении, экран с метками выполнен непосредственно на внутренней поверхности крышки. При опущенной крышке оригина лодержателя метки располагаются вне экс- понируемой зоны.Так как экран расположен на некотором расстоянии от оригинала, то соответственно возрастает и точность его установки во столько раз, во сколько расстояние от вспомогательного источника света до экрана больше расстояния от оригинала до источника света,На фиг. 1 изображен оригиналодержатель, общий встд; на фиг. 2 вид по стрелке Л на фиг, 1; на фиг. 3 - оригиналодержатель с жесткой крышкой,Оригиналодержатель содержит вспомогательный источник 1 света, расположенный под предметным столом 2, на котором находится оригинал 3, прижимаемый к предметному столу 2 крышкой 4. Возле предметного стола 2 расположен экран б,718828 4 3выполйенный как единое целое с пультом управления аппарата с нанесенными на нем метками б, определяющими положение ори- гинала 3 на предметном столе 2, Воптиче скую систему аппарата входят основной бисточник 7 света и объектив 8.Оригиналодержатель (см. фиг. 3) имеет жесткую крышку 9, на внутренней поверхности которого расположен экран 5 с метками б. Крышка 9 закреплена на крон штейне 10, который находится яа оси 11.Пружина 12 фиксирует крышку"в йодйятом состоянии. Датчик 13 служит для включения вспомогательного источника 1 света.Принцип работы. Орипинал 3 укладывают на предметный стол 2 (см, фиг. 1, 2) исовмещают тень, отбрасываемую им на экран 5 с расположенными на нем метками б.Затем прижимают оригинал 3 крышкой 4 и производят экспонирование, Включение вспомогательного источника 1 света осуществляется только в момент установки оригинала посредством концевого датчика (не показан) от воздействия на него под" нятой крышки 4. 25При поднятии крышки 9, фиксируемойпружиной 12 (см. фиг, 3), кронштейн 10 воздействует на концевой датчик 13, который включает вспомогательный источник 1 света. Оригинал 3 помещается на предметный стол 2 изображением вниз и выставляется относительно оптической системы аппарата по тени, отбрасываемой оригиналом 3, на экран 5, совмещением ее сметкой б. Пос"ле выставления оригинал 3 йрйжимается крышкой 9, при этам освобождается концевой датчик 13 и выключается вспомогательный источник 1 света.Использование предлагаемого оригиналодержателя позволяет уменьшить время, необходимое для выставления оригинала, и тем самым способствует повышению производительности копировального аппарата,Формула изобретения 1. Оригиналодержатель для копировального аппарата, содержащий прозрачный предметный стол с расположенными под ним основным и вспомогательным источниками света и крышку, о т л и ч а ю щ и й с я тем, что, с целью повышения точности установки орйгинала на предметном столе, он имеет экран, расположенный под углом к предметному столу, при этом на поверхности экрана размещена по крайней мере одна контрольная метка для определения положения кромки оригинала на предметном столе.2. Оригиналодержатель по п, 1, о тлич а ю щ и й с я тем, что крышка выполнена жесткой, а экран с метками укреплен на внутренней поверхности крышки, при этом в рабочем положении крышки метки расположены вне зоны экспонирования. Источник информации, принятый во внимание при экспертизе:1. Патент США3741644, кл. 6 03 В, 27/52, 1973.аказ 108/177НПО Поиск Изд.199 Тираж 545ударственного комитета СССР по делам изо 13035, Москва, Ж, Раушская наб д, 4 Подписно тений и открытия
