Регулятор температуры

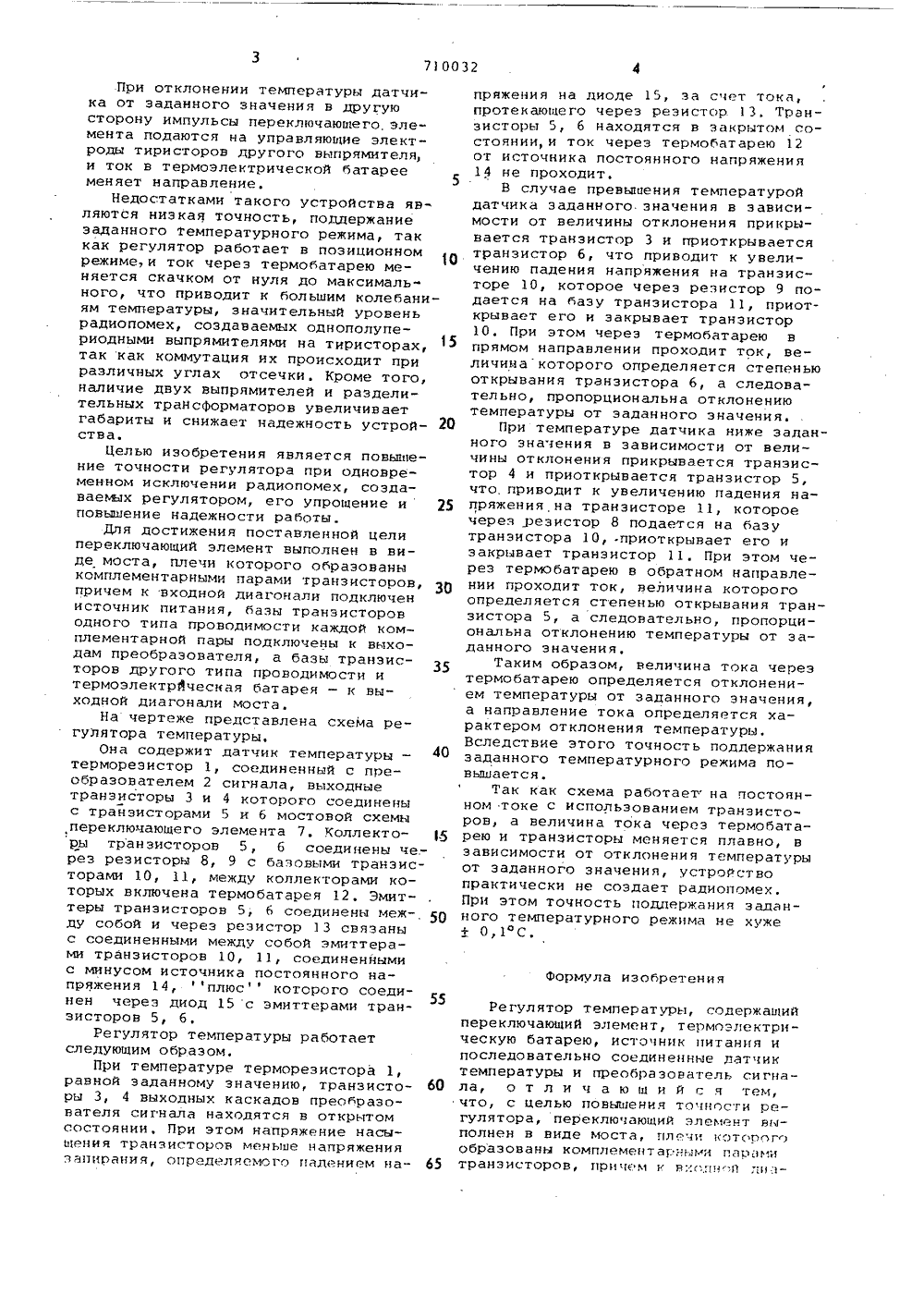

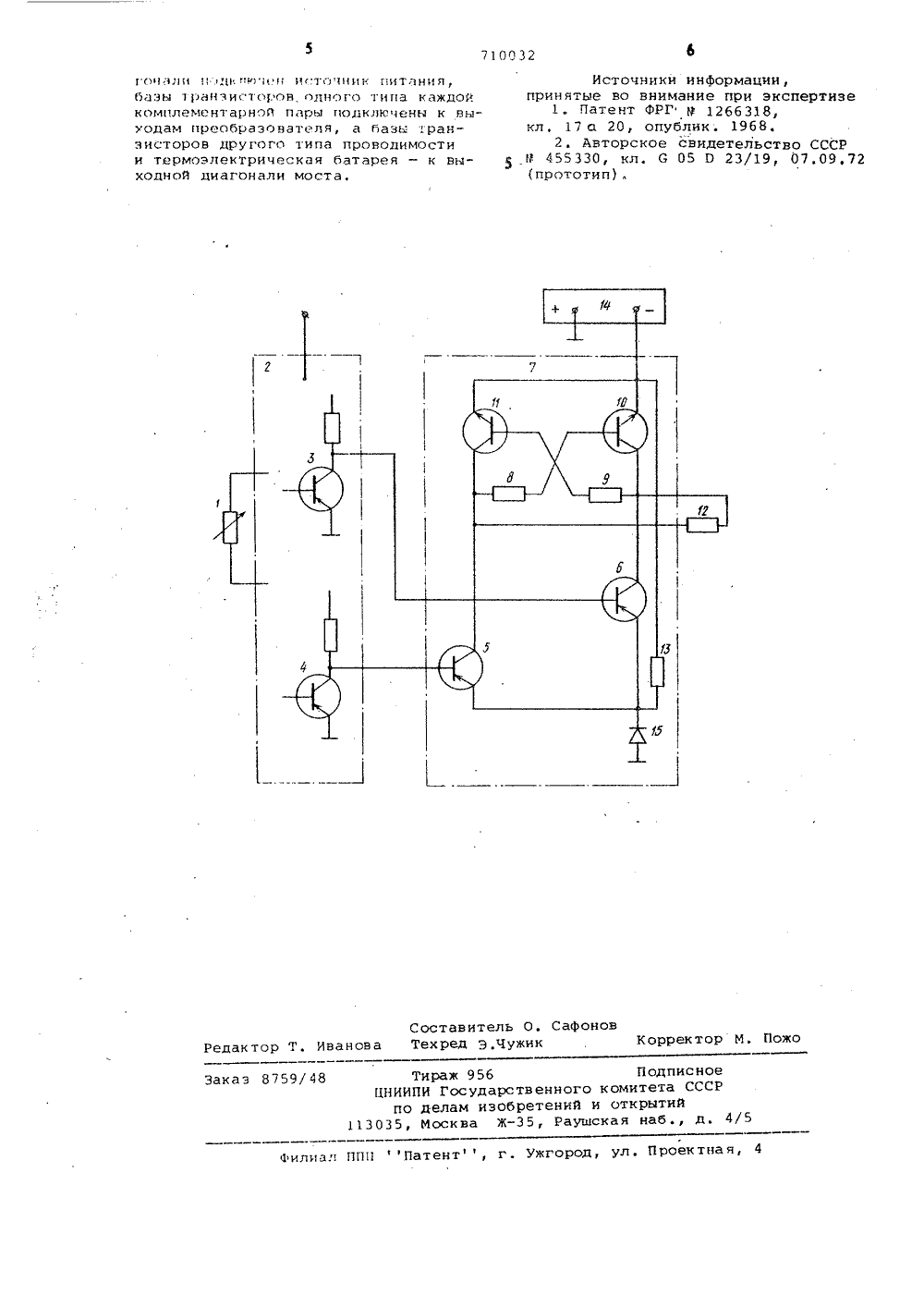

При отклонении температуры датчика от заданного значения в другуюсторону импульсы переключающего. элемента подаются на управляющие электроды тиристоров другого выпрямителяи ток в термоэлектрической батарееменяет направление.Недостатками такого устройства являются низкая точность, поддержаниезаданного температурного режима, таккак регулятор работает в позиционномрежиме, и ток через термобатарею меняется скачком от нуля до максималь"ного, что приводит к большим колебаниям температуры, значительный уровеньрадиопомех, создаваемых однополупериодными выпрямителями на тиристорах,так как коммутация их происходит приразличных углах отсечки. Кроме того,наличие двух выпрямителей и разделительных трансформаторов увеличиваетгабариты и снижает надежность устроЯства.Целью изобретения является повышение точности регулятора при одновременном исключении радиопомех, создаваеьюх регулятором, его упрощение и25повышение надежности работы,Для достижения поставленной целипереключающий элемент выполнен в виде моста, плечи которого образованыкомплементарными парами транзисторов, Зопричем к входной диагонали подключенисточник питания, базы транзистороводного типа проводимости каждой комплементарной пары подключены к выходам преобразователя, а базы транзисторов другого типа проводимости итермоэлектрическая батарея - к выходной диагонали моста,На чертеже представлена схема регулятора температуры.Она содержит датчик температуры - 4 Отермореэистор 1, соединенный с преобразователем 2 сигнала, выходныетранзисторы 3 и 4 которого соединеныс транзисторами 5 и б мостовой схемыпереключающего элемента 7. Коллекто- Цры транзисторов 5, б соединены через резисторы 8, 9 с базовыми транзисторами 10, 11, между коллекторами которых включена термобатарея 12, Змиттеры транзисторов 5, 6 соединены между собой и через резистор 13 связаныс соединенными между собой эмиттерами транзисторов 10, 11, соединеннымис минусом источника постоянного напряжения 14, плюс которого соединен через диод 15 с эмиттерами тран 55эисторов 5, б,Регулятор температуры работаетследующим образом.При температуре термореэистора 1,равной заданному значению, транзисторы 3, 4 выходных каскадов преобразователя сигнала находятся в открытомсостоянии, При этом напряжение насыщения транзистороов меныае напряжениязапирания, определяемого падением на пряжения на диоде 15, за счет тока,протекакнаего через резистор. 3. Транзисторы 5, б находятся в закрытом состоянии, и ток через термобатарею 12от источника постоянного напряжения14 не проходит.В случае превышения температуройдатчика заданного значения в зависимости от величины отклонения прикрывается транзистор 3 и приоткрываетсятранзистор б, что приводит к увеличению падения напряжения на транзисторе 10, которое через резистор 9 подается на базу транзистора 11, приоткрывает его и закрывает транзистор10. При этом через термобатарею впрямом направлении проходит ток, величинакоторого определяется степеньюоткрывания транзистора 6, а следовательно, пропорциональна отклонениютемпературы от заданного значения.При температуре датчика ниже заданного значения в зависимости от величины отклонения прикрывается транзистор 4 и приоткрывается транзистор 5,что приводит к увеличению падения напряжения на транзисторе 11, котороечерез резистор В подается на базутранзистора 10, .приоткрывает его изакрывает транзистор 11. При этом через термобатарею в обратном направлении проходит ток, величина которогоопределяется степенью открывания транзистора 5, а следовательно, пропорциональна отклонению температуры от заданного значения,Таким образом, величина тока черезтермобатарею определяется отклонением температуры от заданного значения,а направление тока определяется характером отклонения температуры.Вследствие этого точность поддержаниязаданного температурного режима повышается,Так как схема работает на постоянном токе с использованием транзисторов, а величина тока через термобатарею и транзисторы меняется плавно, взависимости от отклонения температурыот заданного значения, устройствопрактически не создает радиопомех,При этом точность поддержания заданного температурного режима не хуже+ 0,1 С.Формула изобретенияРегулятор температуры, содержащий переключающий элемент, термоэлектрическую батарею, источник питания и последовательно соединенные датчик температуры и преобразователь сигнала, отличающий с я тем, что, с целью повышения точности регулятора, переключающий элемент выполнен в виде моста, плечи котсрог образованы комплементарными парами транзисторов, причем к в.они й ли -( г Составитель О. СафоновТ, Иванова Техред Э,Чужик Коррек тор М. Пожо Ред 9/48 а Филиал ПП 11Патент , г. ужгород, ул. Проектная, опали. дк и) ,и тоик питания,бсзы1 ан 3 и сторон одного 1 и Га каждойкомплементарной пары подклкчены к выходам преобразователя, а базы ранзисторов другого типа проводимостии термоэлектрическая батарея - к выходной диагонали моста,Тираж 956 ЦНИИПИ Государств по делам изобре 3035, Москва ЖИсточники информации,принятые во внимание при экспертизе 1, Патент ФРГ Р 1266318,кл, 17 с 20, опублик. 1968,2. Авторское свидетельство СССР Р 455330, кл. 6 05 П 23/19, 07,09,72(прототип), Подписнонного комитета СССений и открытийРаушская наб., д.
