Устройство для приема частотнофазоманипулированных сигналов

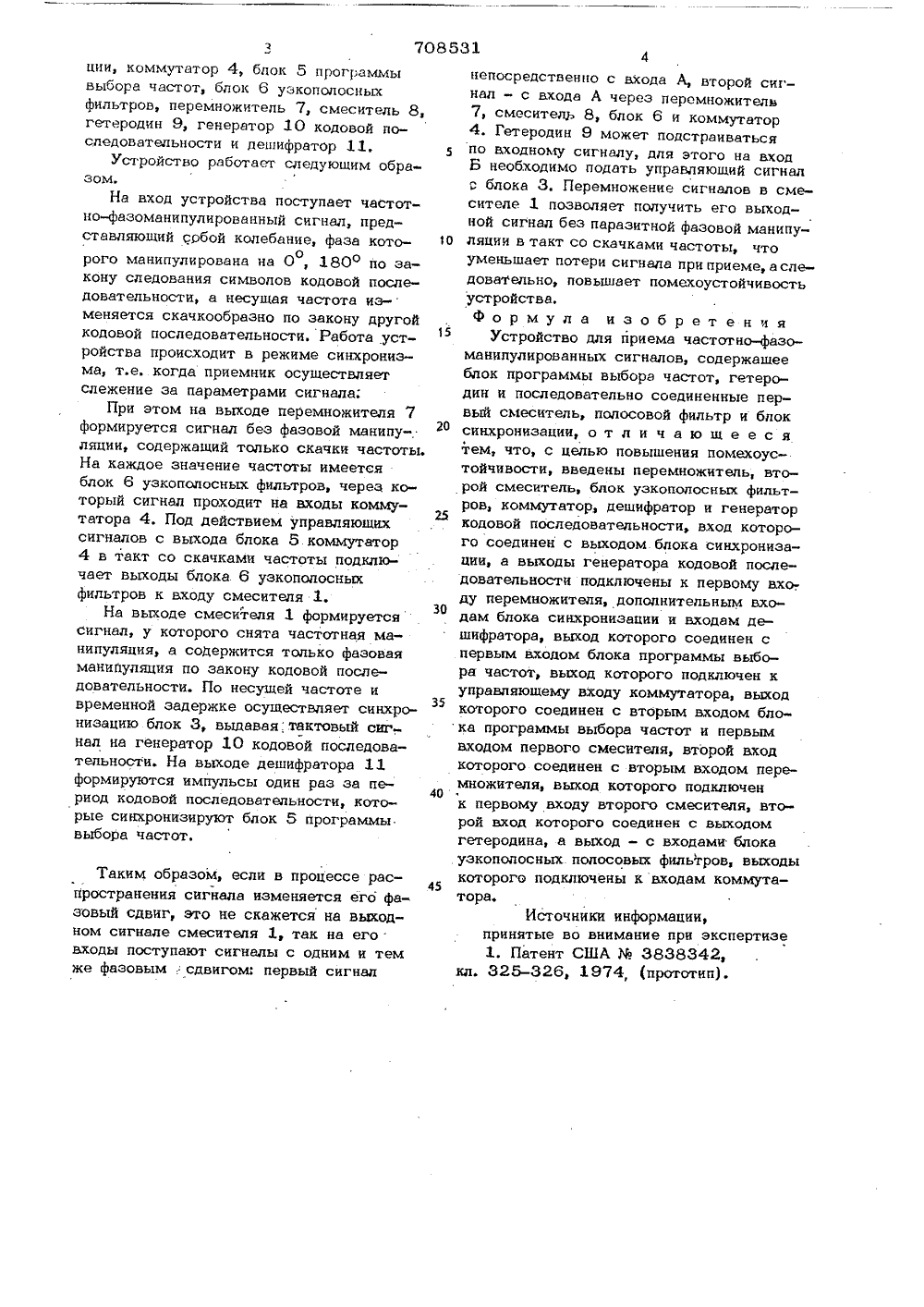

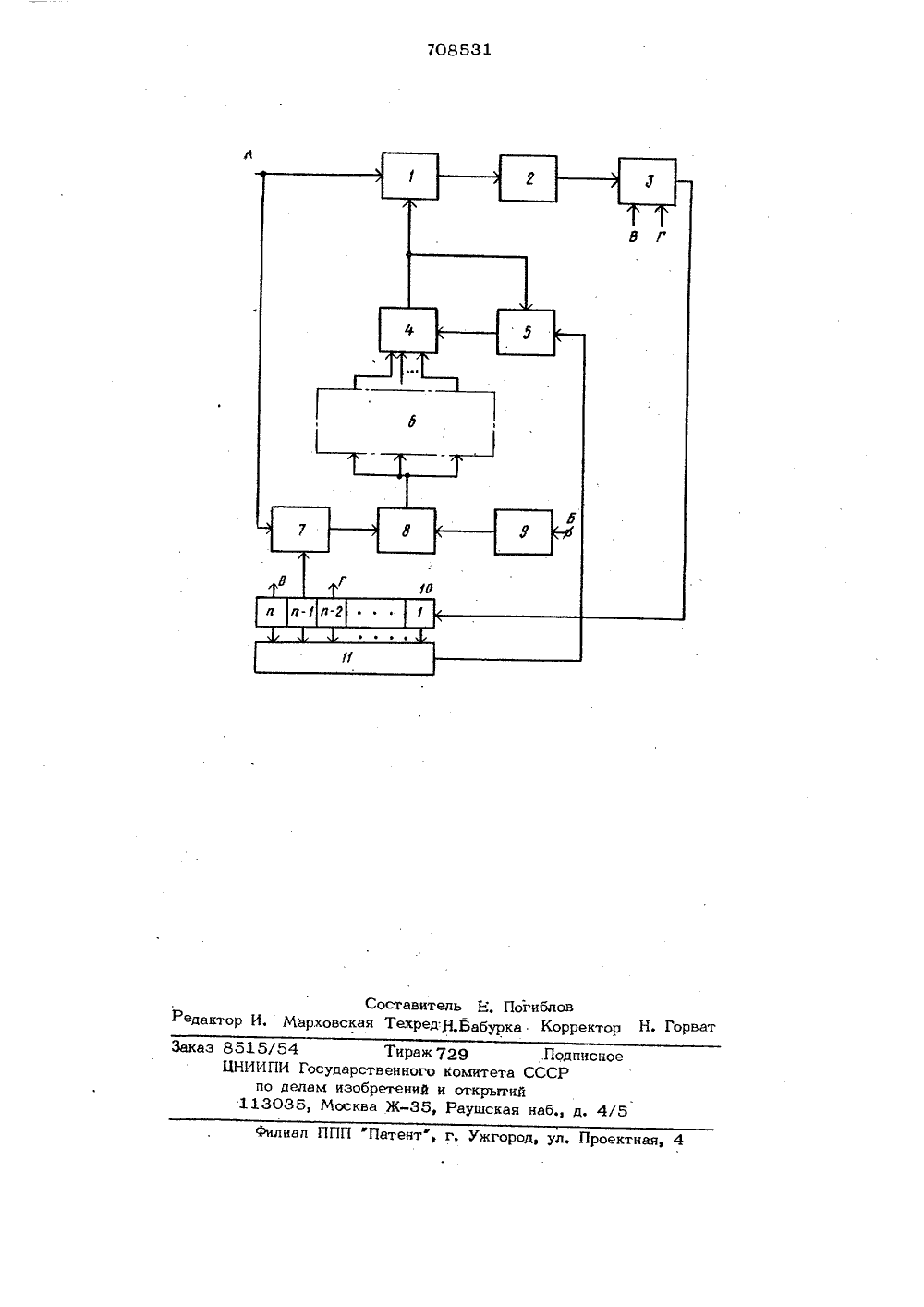

О П И :А:Н, И Е ИЗОБРЕТЕН ИЯ Союз СояетскикСоциалистическикРеспублик 708531 К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(6 ) Дополнительное к авт, саид-ву(22) Заявлено 10.05.78 (21) 2613844/18-09с присоединением заявки РЙ -(23) П риоритет -Опубликовано 05,01.80. Бюллетень И 1Дата опубликования описания 10.01,80,(51)М. Кл. Н 04 14 27/14 Ьеудлрстваай квмитвт СССР в делам изфбретеилй и еткрмтик(54) УСТРОЙСТВО ДЛЯ ПРИЕМА ЧАСТОТНО-ФАЗОМАНИПУЛИРОВАННЬИ СИГНАЛОВИзобретение относится к радиосвязи и может использоваться всистемах связи,с частотно-фазоманипулированными сигналами.Известно устройство для приема час тотно-фазоманипулированных сигналов, содержащее блок программы выбора частот, гетеродин и последовательно соединенные первый смеснтепь, полосовой фильтр и блок синхронизации ЯОднако это устройство имеет невысокую помехоустойчивость.Цель изобретения - повышения помехоустойчивости устройства.Для этого в устройство для приема частотно-фазоманипулированных сигналов, содержашее блок программы выбора частот, гетеродин и последовательно соединенные первый смеситель, полосовой фильтр и блок синхронизации, введены перемножитель, второй смеситель, блок узкополосных фильтров, коммутатор, дешифратор и генератор кодовой последо- вательности, вход которого соединен с выходом блока синхронизации, а выходы генератора кодовой последовательности подключены к первому аходу перемножителя, дополнительным;ФхораМ блока синхронизации н входам дешифратора, выход которого соединен с первым входом блока программы выбора частот, выход которого подключен к управляющему входу коммутатора, выход которого соединен с вторым входом блока программы выбора. частот и первым входом первого смесителя, второй вход которого соединен с вторым входом перемножителя, вы. ход которого подключен к первому входу второго смесителя, второй вход которого соединен с выходом гетеродина, а выходс входами блока узкополосных полосових фильтров, выходы которого. подключены к входам коммутатора.На чертеже изображена структурная электрическая схема предложенного устройства.Устройство содержит смеснтель 1, полосовой фильтр 2, блок 3 синхронизации, коммутатор 4, блок 5 программывыбора частот, блок 6 узкополосныхфильтров, перемножитель 7, смеситель 8,гетеродин 9, генератор 10 кодовой последовательности и дешифратор 11,Устройство работает следующим образом,На вход устройства поступает частотно-фазоманипулированный сигнал, представляющий србой колебание, фаза которого манипулирована на О, 180 о по закону следования символов кодовой последовательности, а несущая частота изменяется скачкообразно по закону другойкодовой последовательности. Работа устройства происходит в режиме синхронизма, т.е. когда приемник осуществляетслежение за параметрами сигнала;При этом на выходе перемножителя 7формируется сигнал без фазовой манипуляции, содержащий только скачки частоты,На каждое значение частоты имеетеяблок 6 узкополосных фильтров, через который сигнал проходит на аходы коммутатора 4, Под действием управляющнхсигналов с выхода блока 5 коммутатор4 в такт со скачками частоты подключает выходы блока 6 узкополосныхфильтров к аходу смесителя 1.На выходе смесителя 1 формируетсясигнал, у которого снята частотная манипуляция, а содержится только фазоваяманипуляция по закону кодовой последовательности. По несущей частоте ивременной задержке осуществляет синхронизацию блок 3, выдавая, тактовый сигнал на генератор 10 кодовой последовательности. На выходе дешифратора 11формируются импульсы один раз за период кодовой последовательности, которые синхронизируют блок 5 программы.выбора частот. Таким образом, если в процессе распространения сигнала изменяется его фазовый сдвиг, это не скажется на выходном сигнале смесителя 1, так на его аходы поступают сигналы с одним и тем же фазовым: сдвигом: первый сигналнепосредственно с ахода А, второй сигнал - с входа А через перемножителв7, смеситель 8, блок 6 и коммутатор4. Гетеродин 9 может подстраиватьсяпо входному сигналу, для этого на входБ необходимо подать управляющий сигналс блока 3. Перемножение сигналов в смесителе 1 позволяет получить его выходной сигнал без паразиткой фазовой манипуляции в такт со скачками частоты, что 51 О аходом первого смесителя, второй входкоторого соединен с вторым входом перемножителя, выход которого подключенк первому входу второго смесителя, второй вход которого соединен с выходомгетеродина, а выход - с входами блокаузкополосных полосовых фильтров, выходыкоторого подключены к аходам коммутатора,40 45 Источники информации,принятые во внимание при экспертизе1. Патент США3838342,кл. 325-326, 1974, (прототип). уменьшает потери сигнала при приеме, а следовательно, повышает помехоустойчивость устройства,формула изобретенияУстройство для приема частотно-фазоманипулированных сигналов, содержащее блок программы выбора частот, гетеродин и последовательно соединенные первый смеситель, полосовой фильтр и блок синхронизации, о т л и ч а ю щ е е с я тем, что, с целью повышения помехоустойчивости, введены перемножитель, второй смеситель, блок узкополосных фильтров, коммутатор, дешифратор и генератор кодовой последовательности, вход которого соединен с выходом блока синхронизации, а выходы генератора кодовой последовательности подключены к первому вхо;30ду перемножителя, дополнительным входам блока синхронизации и входам дешифратора, выход которого соединен с первым входом блока программы выбора частот, выход которого подключен к управляющему входу коммутатора, выход 35которого соединен с вторым входом блока программы выбора частот и первымСоставитель Е. ПогибловРедактор И, Марковская Техред,Я,Бабурка Корректор Н. ГорватЗаказ 8515/54 Тираж 729 .Подписное ОНИИПИ Государственного Комитета СССР по делам изобретений и открытий 113035, Москва Ж, Раушская наб., д. 4/5 филиал ППП "Патент, г. Ужгород, ул. Проектная, 4
