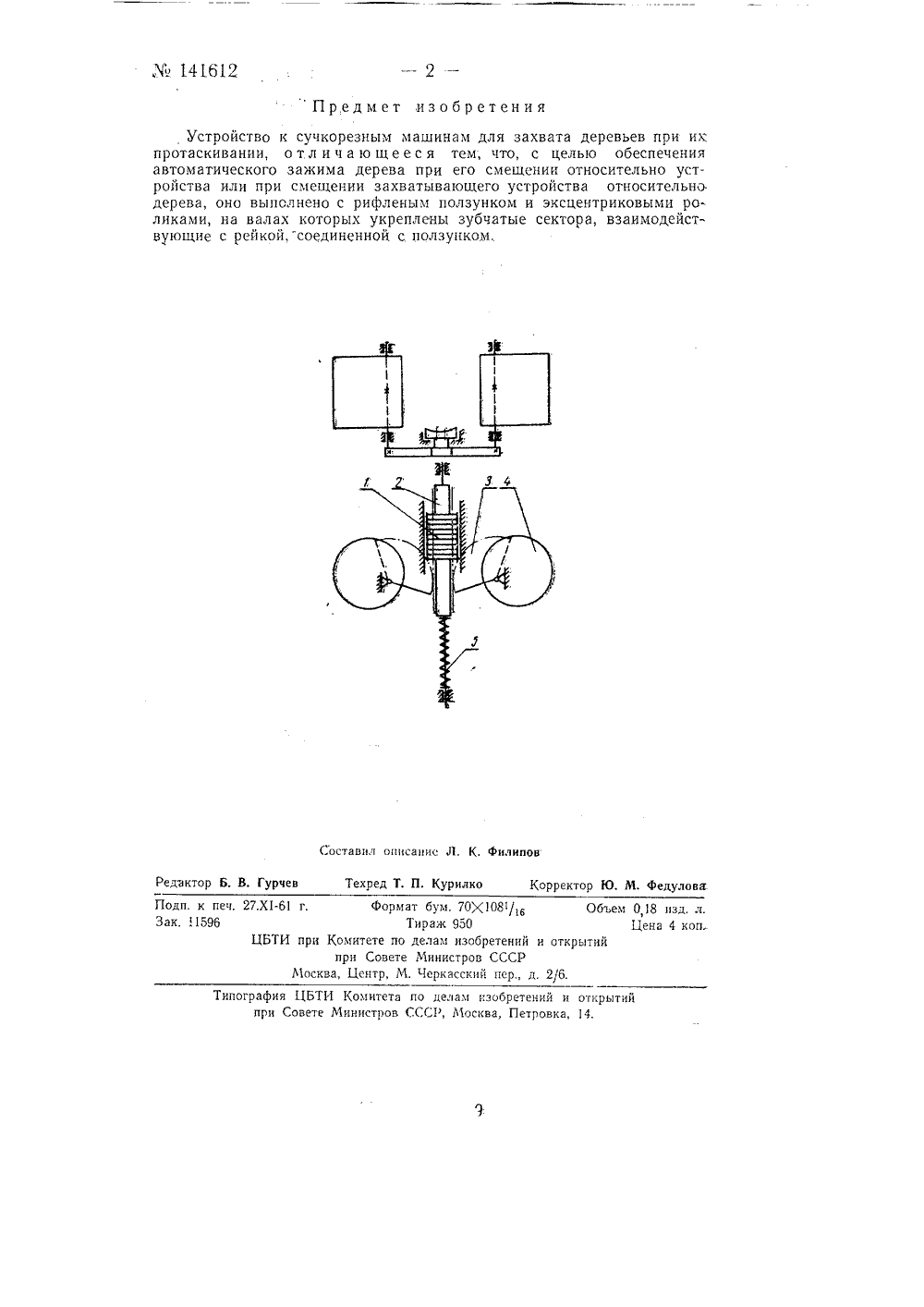

Устройство к сучкорезным машинам для захвата деревьев при их протаскивании

Номер патента: 1201170

Опубликовано: 30.12.1985

Автор: Панов

МПК: B30B 15/14

Метки: ползуна, пресса, хода, эксцентрикового

...шатуна.1 12Изобретение относится к кузнечнопрессовому машиностроению, а именно к конструкции устройств для регулирования хода полэуна эксцентриковых прессов.Цель изобретения - повышение удобства в эксплуатации,На фиг.1 изображено предлагаемое устройство,.общий вид; на фиг,2 - разрез А-А на Фиг.1; на фиг.3 - разрез Б-Б на фиг.2; на фиг.4 - разрез. В-В на фиг.23 на Фиг.5 - положение эксцентрикового вала для промежуточного значения хода ползуна; на фиг.6 - то же, в положении перена-. ладки.Устройство содержит размещенную в головке 1 шатуна с охватом эксцентрикового вала 2 эксцентриковую втулку 3, элемент фиксации последней относительно эксцентрикового вала 2, подпружиненный посредством пружины 4 относительно эксцентриковой втулки 3, а...

Номер патента: 1167596

Опубликовано: 15.07.1985

Авторы: Безин, Василенко, Корчагин, Пастухов, Пацер, Резник, Шульгин

МПК: G05G 15/08

Метки: валу, нагрузки, рабочем

...2 полумуфты, установленные на валах 3и 4, и механизм изменения нагрузки.Полумуфты 1 и 2 соединены пружиной 5кручения, а механизм изменения. нагруэки выполнен в виде двух кулачковых 20дисков 6 и 7, установленных на валах 3 и 4 внутри пружины 5 сооснополумуфтам 1 и 2 и сопряженных с ними, причем кулачки 8 одного диска 6установлены с зазором 9 по отношению к кулачкам 10 другого диска 7,а один из кулачковых дисков 6 выполнен с возможностью осевого перемещения и сопряжен с, водилам 11 механизма изменения нагрузки, Кулачко- ЗОвые диски 6 и 7 установлены на валах 3 и 4 с возможностью поворота ификсирования относительно полумуфт 1ои 2. Кулачковый диск 6 и водило 11связаны через каретку 12, поджатуюпружинами 13, и винты 14; фиксирование...

Номер патента: 613036

Опубликовано: 30.06.1978

Авторы: Бровин, Горстина, Грачева, Лиферов, Оренбойм, Раннев, Ребеко, Фоменко

МПК: E02F 9/12

Метки: оборудования, рабочего, смещения, экскаватора

...на шлицах насажена зубчатая муфта 14, при включении которой шестерня 13 соединяется с валом 12, Хомут 15 включения муфты 14 сблокирован со стопором 16, который входит в зацепление с рейкой 2 при включенной муфте и удерживает каретку от произвольного поперечного смещения.Возможны два варианта работы описываемого устройства.Первый - поворот рабочего оборудования в плане с одновременным смещением каретки с колонкой в поперечном направлении. Второй - поворот рабочего оборудования в плане при неподвижной каретке, застопоренной в некоторой точке поперечной рамы.Для осуществления поворота рабочего оборудования с одновременным смещением каретки с колонкой в поперечном направлении необходимо зубчатую муфту 14 ввести в зацепление с шестерней 13....

Номер патента: 674905

Опубликовано: 25.07.1979

Авторы: Виноградов, Наконечный, Оскерко

МПК: B27L 1/00

Метки: деревообрабатывающих, машин, протаскивающее

...Обра. батываемого дерева.ДереВО, зажатое между рабэчцми поверхни тями пневматических барабанбв 1 пере лещается в процессе его Обработки. Одновременно.с процессом протаскиваия обрабатываемого дерева рабочая жидкость подается в штоковуо полость гидроцилицдра б Обеспечивая тем самым сближение подвтскцого борта 3 с неподвижным 4, В конце протаскивания при выходе вершины Обрабатываемого дерева и цротаскивающего устройства пневматические барабаны становятся цгириной В, и радиусом В;.После Выхода вершины обрабатываемого дерева из цротаскцваощего усройсва вращающиеся пневматические барабаны 1 вновь разводятся ца Величину, обеспечивающую закладку очередного дерева для его протаскцванця и шцсл пол. цостыО повторяется.11 рн перемещениц...

Номер патента: 967607

Опубликовано: 23.10.1982

Авторы: Богоявленский, Гамзатов, Меджидов, Филин

МПК: B21C 37/29

Метки: валов, гидроштамповки, коленчатых, полых, эксцентриковых

...10 Т) наибольшая величина эксцентриситета достигает 50 мм,утонение стенки на участке колена непревышает 5-7 толщины стенки исходной заготовки,Экономический эффект при внедренииизобретения обеспечивается за счет:а) возможности увеличения эксцентрриситета вала без снижения его прочностных характеристик;б) повышения устойчивости заготовкив процессе штамповки;в) уменьшения разностенности готсьвой детали из-еа снижения растягивающих напряжений;г) расширения номенклатуры изготавливаемых деталей. Формула изобретения Устройство для гидроштамповки полыхколенчатых и эксцентриковых валов, содержащее две полуматрицы с полостямидля заготовки, осевые и боковые подпорные пуансоны, о т л и ч а ю щ е е с ятем, что, с целью расширения технологических...
