Способ контроля работы систем воздухораспределения

Номер патента: 706763

Авторы: Аксель-Рубинштейн, Горский, Кваша, Никитин

ZIP архив

Текст

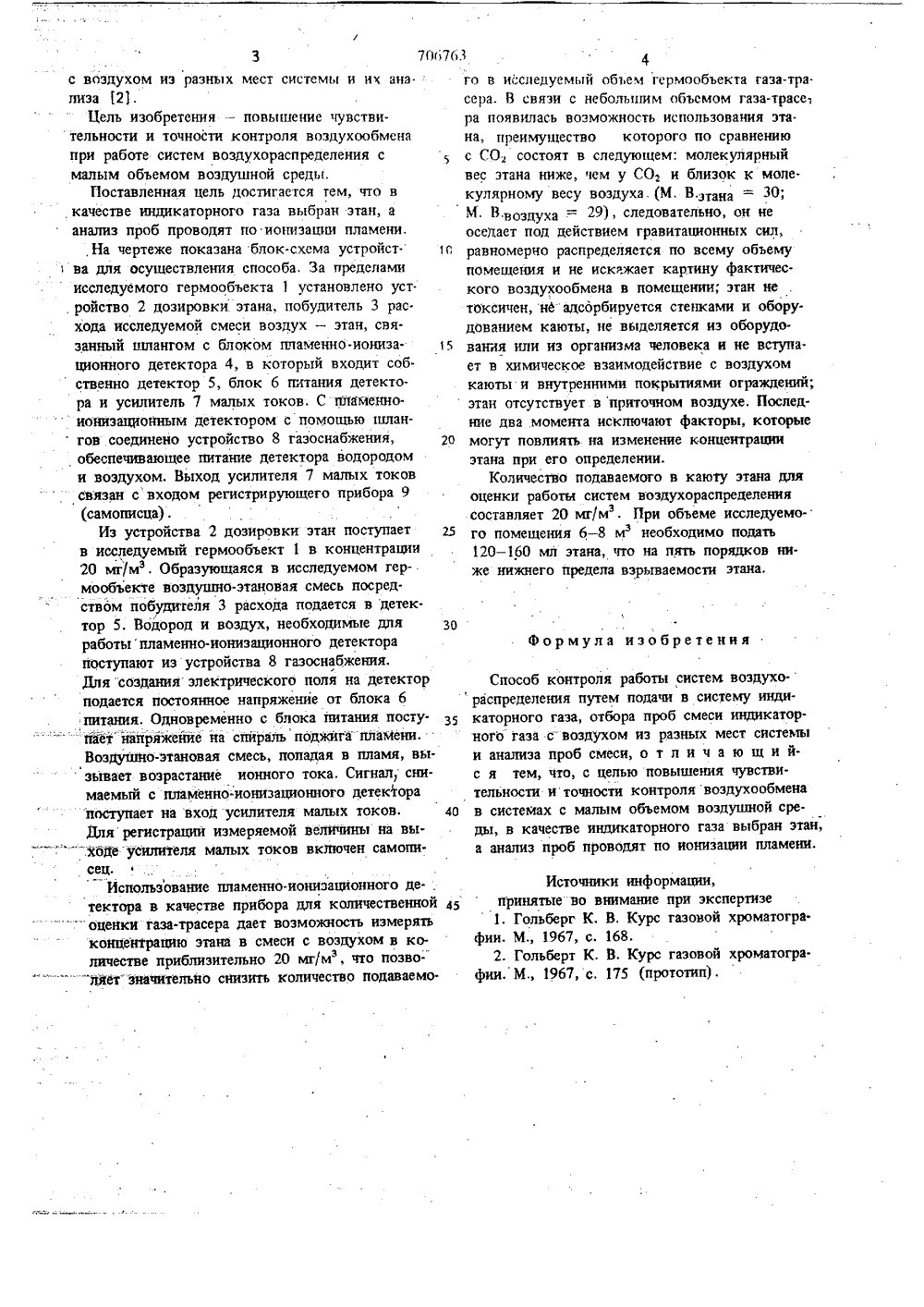

ОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ и 1706763 Союз СоаетскихСоциалистичесиикРеспублик(51)М. Кд, 6 01 й 27/62 с присоедииейием заявки ре ЪвударстввииьЮ комитет СССР ив двлам изобретений и втврнтийДата опубликования описания 30.12,79(72) Авторы изобретения В. 3. Аксель-рубийштейн, Г. А. Горский, Е. И. Кваша и А. Д. Никитин Научно. исследовательский институт гитиены морского транспорта Министерства здравоохранения СССР(54) СПОСОБ КОНТРОЛЯ РАБОТЫ СИСТЕМ ВОЗДУХОРАСПРЕДЕЛЕНИЯ Изобретение относится к области анализавоздушной среды в системах кондиционирова":ния воздуха, в частности к контролю системвоздухораспределения в гермообъектах с малым объемом воздушной среды, оборудован.ных системами вентиляции и кондиционирова.ния воздуха, например в каютах судов,Контроль работы систем воздухораспределения служит для нахождения рационального варианта выбора и размещения приточных и вытяжных устройств, обеспечивающих поддержа.ние в судовых помещениях оптимальных условий микроклимата (скорости движения воздуха, относительной влажности, температуры),отвечающих санитарно-гигиеническим требованиям, ликвидации застойных эон, где могутнакапливаться вредные вещества,Известен способ контроля воэдухораспределения, по которому индикаторный газ подаютв систему, проводят отбор проб и их анализна СО с детектором по теплопровопности(катарометром) 113,Недостатки этого способа связаны с малойчувствительностью аналитического прибора -катарометра по СО и неточностью дозиров.ки больших количеств СОг в помещении, с однои стороны, и особенностями С 02 - с другой. Помимо подаваемого в помещение дозированного СО 2, неконтролируемые коли.5чества СО содержатся в самом приточном воздухе, выделяются из некоторых материалов и оборудования и из организма человека, что вызывает погрешность при его определении и тем самым вносит существенную ошибку при определении фактического воздухообмена в помещении, Кроме того, молекулярный вес . СО, по сравнению с молекулярным;весомвоздуха довольно велик (М. В воздуха = 29 М, В.СО, = 46), в связи с чем СОг под действием гравитационных сил опускается, искажая картину работы системы воздухораспределения. Все это приводит к недостаточной до.стоверности оценки фактического воздухообмена в помещении,Известен также способ контроля работы системы воздухораспределения в гермообъек.тах путем подачи в систему индикаторного газа, отбора проб смеси индикаторного гаэд70( 30 с воздухом из разных мест системы и их ана.лиза 12.Цель изобретения - повышение чувствительности и точности контроля воздухообменапри работе систем воздухораспределения смалым объемом воздушной среды,Поставленная цель достигается тем, что вкачестве индикаторного газа выбран этан, аанализ проб проводят по ионизации пламени., На чертеже показана блок-схема устройст.ва для осуществления способа, За пределамиисследуемого гермообъекта 1 установлено уст.ройство 2 дозировки этана, побудитель 3 рас.хода исследуемой смеси воздух - этан, связанный шлангом с блоком пламенно.ионизационного детектора 4, в который входит собственно детектор 5, блок 6 титания детектора и усилитель 7 малых токов. С пламенно.ионизационным детектором с помощью шлан гов соединено устройство 8 газоснабжения,обеспечивающее питание детектора водородоми воздухом, Выход усилителя 7 малых токовсвязан с входом регистрирующего прибора 9(самописца),Из устройства 2 дозировки этан поступаетв исследуемый гермообъект 1 в концентрации20 мг/м . Образующаяся в исследуемом гермообъекте воздушно.этановая смесь посредством побудителя 3 расхода подается в детектор 5. Водород и воздух, необходимые дляработы пламенно-ионизационного детекторапоступают из устройства 8 газоснабжения.Для создания электрического поля на детекторподается постоянное напряжение от блока 6питания, Одновременно с блока питания посту 1 йет" йапряжейие на спираль поджига плаМени.Воздушно-этановая смесь, попадая в пламя, вызывает возрастание ионного тока, Сигнал, снимаемый с пламенно-ионизационного детекторапоступает на вход усилителя малых токов.Для регистрации измеряемой велйчины на выхбде усилителя малых токов включен самопи.сец. фИспользование пламенно-ионизационного де-,тектора в качестве прибора для количественной"-"оценки газа-трасера дает возможность измерятьконцекйрацию этапа в смеси с воздухом в количестве приблизительно 20 мг/м, что позво" " "" ляет"значительно снизить количество подаваемо. 763 4го в исследуемый объем гермообъекта газа-тра.сера. В связи с небольшим объемом газа-трасера появилась возможность использования этапа, преимущество которого по сравнениюс СОсостоят в следующем: молекулярныйвес этапа ниже, чем у СО, и близок к моле.кулярному весу воздуха. (М. В.этапа = 30;М В воздуха = 29), следовательно, он неоседает под действием гравитационных сил, 10 равномерно распределяется по всему объемупомещения и не искажает картину фактичес.кого воздухообмена в помещении; этан нетоксичен, не адсорбируется стенками и оборудованием каюты, не выделяется из оборудо вания или из организма человека и не вступает в химическое взаимодействие с воздухомкаюты и внутренними покрытиями ограждений;этан отсутствует в приточном воздухе, Последние два момента исключают факторы, которые 20 могут повлиять на изменение концентрацииэтапа при его определении.Количество подаваемого в каюту этапа дляоценки работы систем воздухораспределениясоставляет 20 мг/м . При объеме исследуемо го помещения 6 - 8 м необходимо подать120 - 160 мл этапа, что на пять порядков ни.же нижнего предела вэрываемости этапа. Формула изобретения Способ контроля работы систем воэдухораспределения путем подачи в систему индиЗ 1 каторного газа, отбора проб смеси индикаторного газа с воздухом из разных мест системыи анализа нроб смеси, о т л и ч а ю щ и йс я тем, что, с целью повышения чувствительности иточности контроля воздухообмена 40 в системах с малым объемом воздушной среды, в качестве индикаторного газа выбран этан,а анализ проб проводят по ионизации пламени. Источники информации,принятые во внимание при экспертизе 1, Гольберг К. В. Курс газовой хроматографии, М., 1967, с, 168,2. Гольберт К, В. Курс газовой хроматогра. фии. М., 1967,с, 175 (прототип),/38 Тираж 1073 ОНИИПИ Государственного копо делам нзобретений н отк 113035, Москва, Ж - 35, Раушская акаэ 8214 Подлисноета СССР

Смотреть

Заявка

2640040, 03.07.1978

НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ГИГИЕНЫ МОРСКОГО ТРАНСПОРТА

АКСЕЛЬ-РУБИНШТЕЙН ВЛАДИМИР ЗАХАРОВИЧ, ГОРСКИЙ ГЕННАДИЙ АЛЕКСАНДРОВИЧ, КВАША ЕВГЕНИЙ ИВАНОВИЧ, НИКИТИН АНАТОЛИЙ ДЕМЬЯНОВИЧ

МПК / Метки

МПК: G01N 27/62

Метки: воздухораспределения, работы, систем

Опубликовано: 30.12.1979
