Материал для изготовления зубных протезов

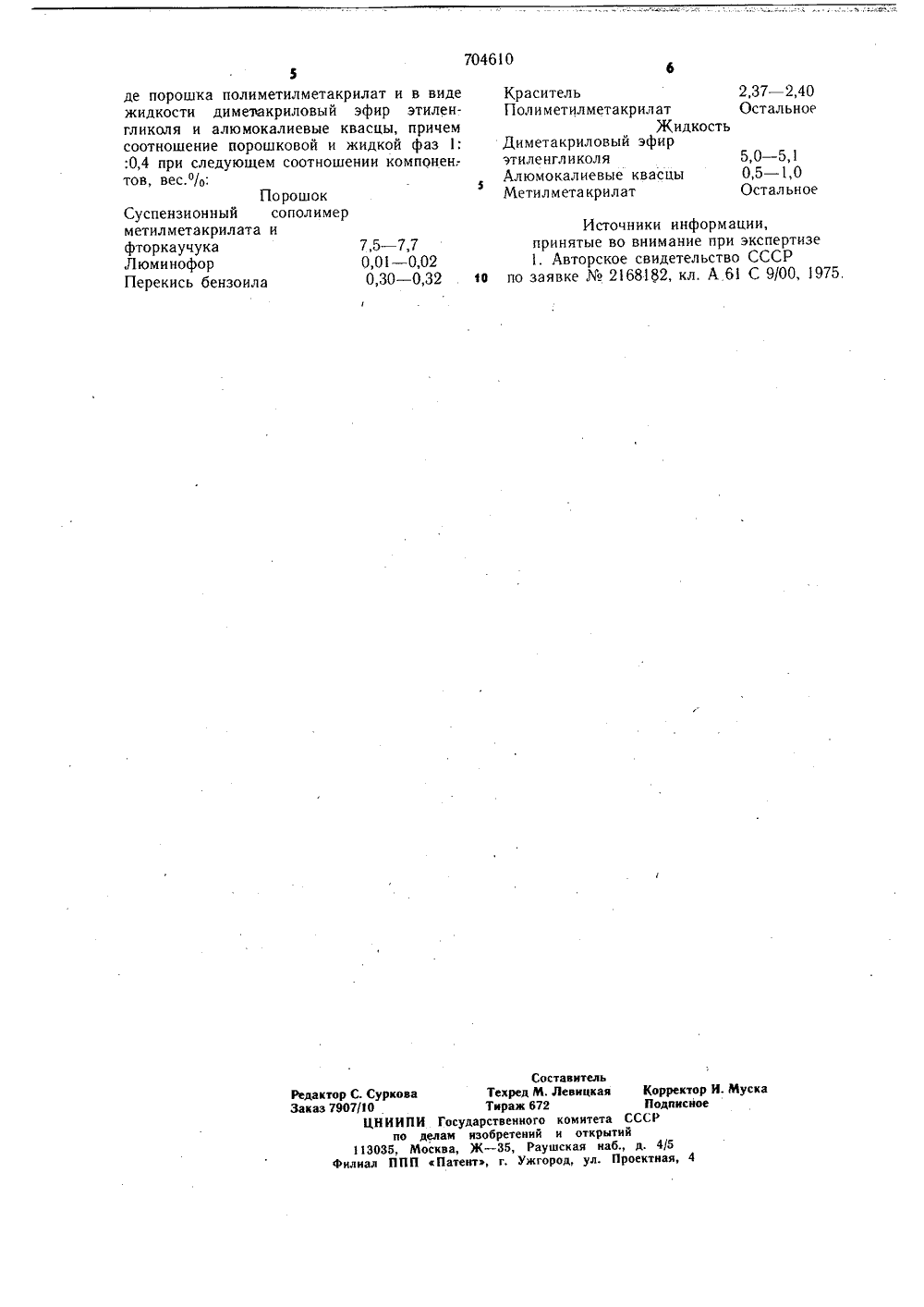

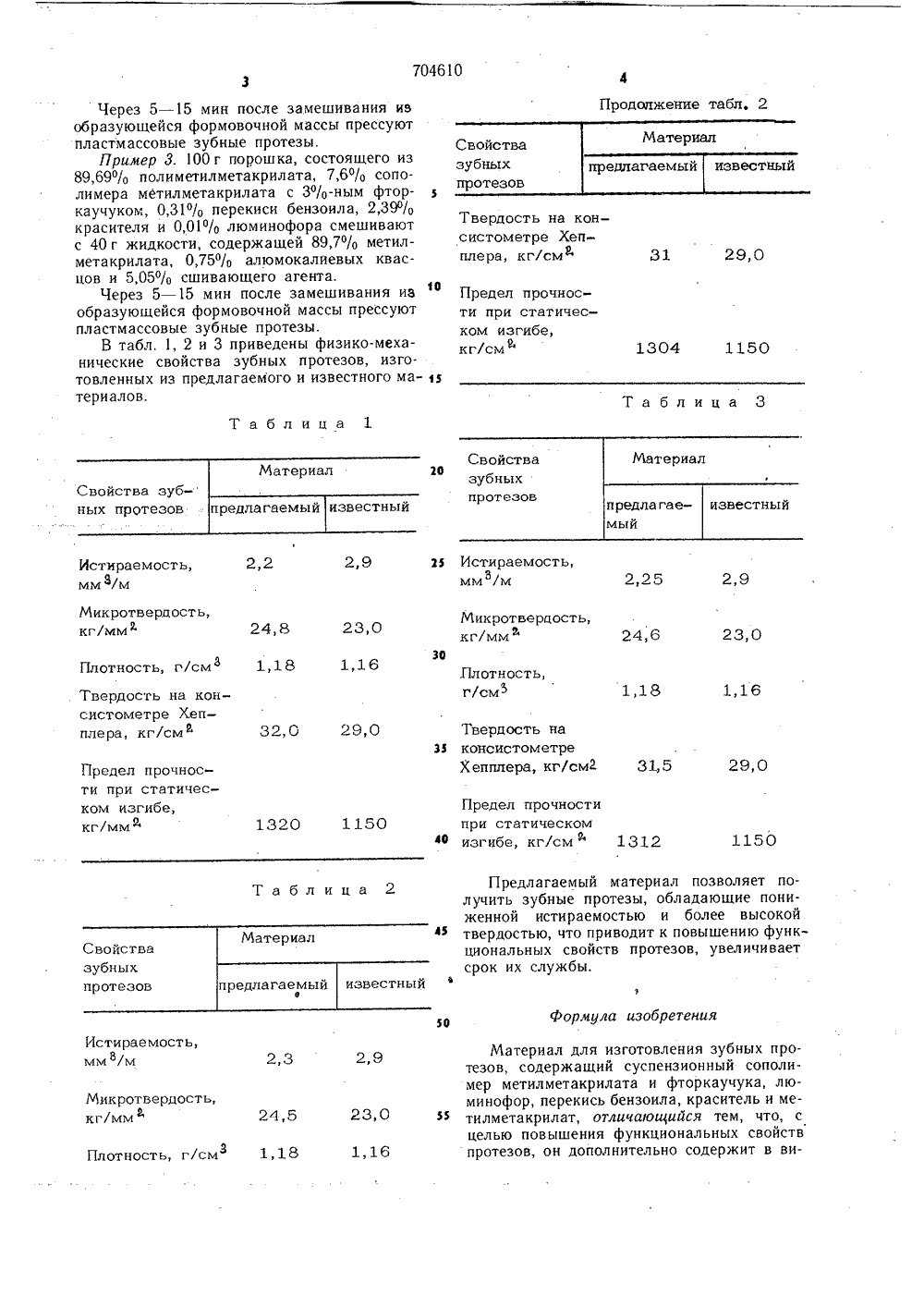

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ Союз СфеатсюаСоциалистичвсюаРеспублик ои 704610 ТОРСКОМУ СВИДЙТВЛЬСе ВУ(23) Приоритет -1) 2450852/28-13-А 61 С 90 Г есударетеенный квинтет СССР пе делам нзебретенкй и еткрыткй,1 р,. И. Осыка, И. Б. Воскресенская, В. И. Енаи А. И, Дойников 72) Авторы изобретени рьковский завод мед 71) Заявите оматологически нских пластмасс иматериалов 54) МАТЕРИАЛ ДЛЯ ИЗГОТОВЛЕ БНЫХ ПРОТЕЗ,37 - 2,4Остал ьн 7,5 - 7,70,01 - 0,02 0,30 - 0,32 Изобретение относится к медицине, а именно, к ортопедической стоматологии.Известен материал для изготовления зубных протезов, содержащий суспензионный сополимер метилметакрилата и фторкаучука, люминофор, перекись бензоила, краситель и метилметакрилат 11.Однако такой материал обладает недостаточной твердостью и малым сопротивлениемистираемости, что приводит к ослаблению функциональных свойств протезов,Цель изобретения - повышение функциональных свойств протезов.Это достигается тем, что материал дополнительно содержит в виде порошка полиметилметакрилат и в виде жидкости диметакриловый эфир этиленгликоля и алюмокалиевые квасцы, причем соотношение порошковой и жидкой фаз 1:0,4 при следующем соотношении компонентов, вес.%:ПорошокСуспензионный сополи мерметил метакрилата ифторкаучукаЛюминофорПерекись бензоила КрасительПол и метил метакрилатЖидкостиметак иловый э и Д р ф Рэтиленгликоля 5,0 - 5,1 Алюмокалиевые квасцы 0,5 - 1,0 Метил метакрилат ОстальноеПример 1. 100 г порошка, состоящегоиз 89,56% полиметилметакрилата, 7,7% сополимера метилметакрилата с 3%-ным фторкаучуком, 0,32% перекиси бензоила, 2,40% О красителя и 0,02% люминофора, смешиваютс 40 г жидкости, содержащей 93,9% метилметакрилата, 1,0% алюмокалиевых квасцов и 5,1% сшивающего агента.Через 5 - 15 мин после замешивания изобразующейся формовочной массы прессуют пластмассовые зубные протезы.Пример 2. 100 г порошка, состоящего из89,82% полиметилметакрилата, 7,5% сополи мера метилметакрилата с 3%-ным фторкаучуком, 0,30% перекиси бензоила, 2,37% красителя и 0,01% люминофора, смешивают с 40 г жидкости, содержащей 94,5% метилметакрилата, 0,5% алюмокалиевых квасцов и 5,0% сшивающего агента.704610 Продолжение табл. 2 Через 5 - 15 мин после замешивания ив образующейся формовочной массы прессуют пластмассовые зубные протезы.Пример 3. 100 г порошка, состоящего из 89,69% полиметилметакрилата, 7,6% сополимера метилметакрилата с 3%-ным фторкаучуком, 0,31% перекиси бензоила, 2,39% красителя и 0,01% люминофора смешивают с 40 г жидкости, содержащей 89,7% метилметакрилата, 0,75% алюмокалиевых квасцов н 5,05% сшивающего агента.Через 5 - 15 мин после замешивания иэ1 О образующейся формовочной массы прессуют пластмассовые зубные протезы.В табл. 1, 2 и 3 приведены физико-механические свойства зубных протезов, изготовленных из предлагаемого и известного ма териалов. Твердость на кон метре Хе 29 0 ера, кг/см Пред ти и ел про и ста изгибе Ь ос ком кг/ 130 150 Табли ц а 1 2 25 Истираемость, мм /м стмраемость,м /м 2,9 Микротвердос г/мм 5 икротвердостг/мм 23,2 лотность, г/см Ллотносг/см 1,16 Твердость на консистометре Хепплера, кг/см" 9,0 2 ость настометреера, кг/см 5 конон Х еппл Предел прочности при статическом изгибе,кг/мм312 кг/см Предлагаемый малучить зубные протезженной истираемостьтвердостью, что привоциональных свойствсрок их службы. т по ериал позволя ы, обладающие ю и более в ит к повышени ротезов, увели бл ица понисокой ю функ- чивает Формул обретени тираемость,м о/м готовления зубных просуспензионный сополита и фторкаучука, люнзоила, краситель и мечающиися тем, что, с ункциональных свойств тельно содержит в виМатериал для из тезов, содержащий ер метилметакрила инофор, перекись бе илметакрилат, отли елью повышения ф ротезов, он дополни 2,3 Микротвердостькг/мм 24,5 5704610 2,37 - 2,40 Остальное 5,0 - 5,10,5 в 1,0Остальное 7,5 - 7,70,01 - 0,020,30 - 0,32 Составитель Редактор С. Суркова Техред М. Левицкая Корректор И. Муска Заказ 7907/1 О Тираж 672 Подписное ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий 113036, Москва, Ж - 35, Раушская наб д. 4/б филиал ППП Патент, г, Ужгород, ул. Проектная, 4де порошка полиметилметакрилат и в виде жидкости диметакриловый эфир этиленгликоля и алюмокалиевые квасцы, причем соотношение порошковой и жидкой фаз 1: :0,4 при следующем соотношении компонен; тов, вес,%: ПорошокСуспензионный сополимерметилметакрилата ифторкаучука,ЛюминофорПерекись бензоила КрасительПоли метилметакрилатЖидкостьДиметакриловый эфирэтиленгликоля5Алюмокалиевые квасцыМетил мета крилат Источники информации,принятые во внимание при экспертизе 1, Авторское свидетельство СССР 19 по заявке2168182, кл. А 61 С 9/00, 1975,
