Основание здания, сооружения

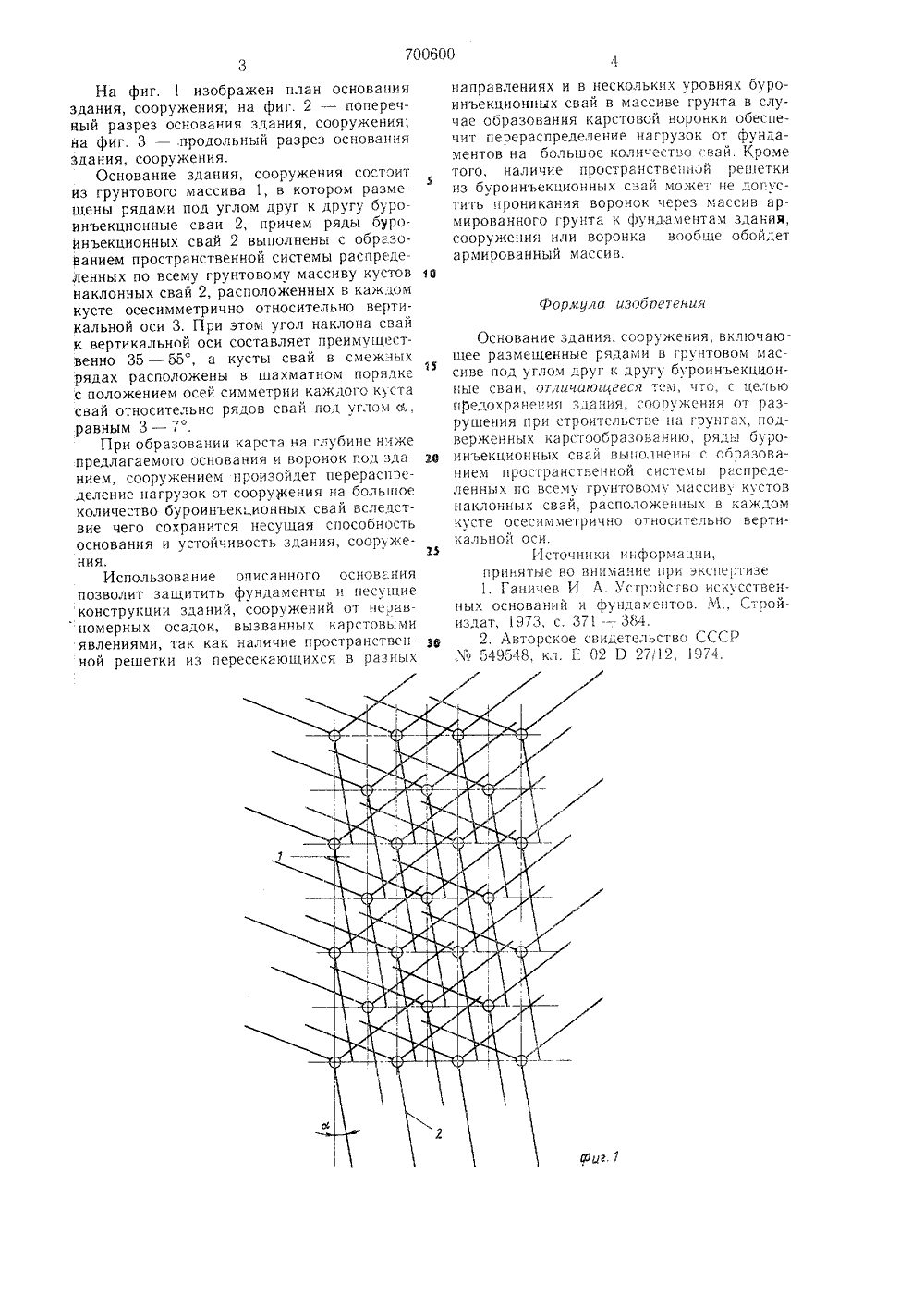

ОП ИСАНИЕИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советсккк Соцкалкстицески Республик(51) М. Кл е Е 02 0 2712 Государственный каатет СССР ко делам нэобретенкй н открытнй(72) Авторы изобретения В. В. Михеев и А. И. 10 шин Ордена Трудового Красного Знамени научно-исследовательский институт оснований и подземных сооружений им. Н. М. Герсеванова(54) ОСНОВАНИЕ ЗДАНИЯ, СООРУЖЕНИЯ 1Изобретение относится к области строительства, в частности к фундаментостроению, и может быть использовано при строительстве фундаментов зданий и сооружений в районах, грунты которых подвержены карстообразованию.Известно основание зданий, сооружений, включающее буроинъекционные сваи 1.Наиболее близким из известных технических решений к данному изобретению по своей сущности и достигаемому результату является основание здания, сооружения, включающее размещенные рядами в грунтовом массиве под углом друг к другу буроинъекционные сваи 2 .Однако в грунтах, подверженных карстообразованию, использование таких оснований не является надежным и не предохраняет здание, сооружение от разрушений, вызванных возникновением в грунте карстовых воронок.Карстовые явления проявляются в известняках и доломитах каменноугольного возраста, в зонах раздробленных и трещиноватых пород, имеющих каверны и пустоты. В образовавшиеся полости при отсутствии в покрываюгцих породах связных грунтов (типа глин) достаточной мощности происходит утечка (суффозия) песка, супеси и других продуктов разрушения пород, обладающих малой связностью. Этот процесс доходит до поверхности земли и проявляется в виде воронок и оседаний земной поверхности.Здания и сооружения, под которыми илиоколо которых образуются воронки вследствие карстовых явлений, деформируются и зачастую полностью разрушаются.Целью настоящего изобретения являетсяпредохранение здания, сооружения от разрушения при строительстве на грунтах, подверженных карстообразованию.Указанная цель достигается тем, что визвестном основании здания, сооружения, включающем размещенные рядами в грунтовом массиве под углом друг к другу буроинъекционные сваи, ряды буроинъекционных свай выполнены с образованием пространст венной системы распределенных по всемугрунтовому массиву кустов наклонных свай, расположенных в каждом кусте осесимметрично относительно вертикальной оси.4направлениях и в нескольких уровняхх оуроинъекционных свай в массиве гргрунта в случае образования карстовой воронки обеспечит перераспределение нагрузок от фундаментов на большое колич.- отого, наличие пространственной решеткииз буроинъекционных сзай может не допустить проникания воронок че емированного грунта к фундаментам здания,сооружения или воронка вообще обойдетармированный массив. Формула изобретения Основание здания, сооружения, включающее размещенные рядами в грунг унтовом массиве под углом друг к другу буроинъекционные сваи, отличаюи 1 еся - .:."х, чГ г це ью1 зедохранен 5 здания, сооръженияия от разрушения при строительстве на грунтах, подверженных карстообразованию, ряды буроинъекционных свай выолнеп. а;, . пы с ооразованием пространственной систе мы распределенных по всему грунтовому массивх кустовнаклонных свай, расположенных в каждомкусте осесимметрично отоситльн рльно вертикальной оси,Источники информации.,принятые во внимание ри экспертизе1. Ганичев Ич И.,л. с гройство искусственных оснований и фундаментов. М., Стройиздат, 1973, с, 371 - 384.2. Авторское свидетельство СССРЛо 549548, кл. Е 02 Р 2712, 1974. 3700 б 00На фиг.фиг. 1 изображен план основания здания, сооружения; на фиг. 2 - поперечный разрез основания здания, сооружения;на фиг. 3 -ф г. 3 - продольный разрез основания здания, сооружения.Основание здания, сооружения состоит из грунтового массива 1, в котором размещены рядами под углом друг к другу буроинъекционные сваи 2, причем ряды буроинъекционных свай 2 выполнены с образованием пространственной системы распределенных по всему грунтовому массиву кустов 6 наклонных свай 2, расположенных в каждом кусте осесимметрично относительно вертикальной оси 3. При этом угол наклона свай к вертикальной оси составляет преимущественно 35 - 55, а кусты свай в смежных рядах расположены в шахматном порядке с положением осей симметрии каждого куста свай относительно рядов свай под углом ж, равным 3 - 7.При образовании карста на глубине нижезда 29 предлагаемого основания и воронок под зда.нием, сооружением произойдет перераспределение нагрузок от сооружения на большое количество буроинъекционных свай вследствие чего сохранится несущая способность основания и устойчивость здания, сооружения.ИИспользование описанного основания позволит защитить фундаменты и несущие конструкции зданий, сооружений от незавномерных осадок, вызванных карстовыми явлениями, так как наличие пространственной решетки из пересекающихся в разных700600 г з з иг Ю. Макаренк Редактор Л. Гольаказ 7348/24 Коррект Подпнс а ий 1130илиал д. 45оектная, 4 Составитель В. Гоник Техред О. Луговая 1 ирам 777 И П И Государственного комитета по делам изобретений н открыт Москва, Ж - 35, Раушская наб ПП аПатентэ, г. Ужгород, ул. П
