Генератор мощных импульсов

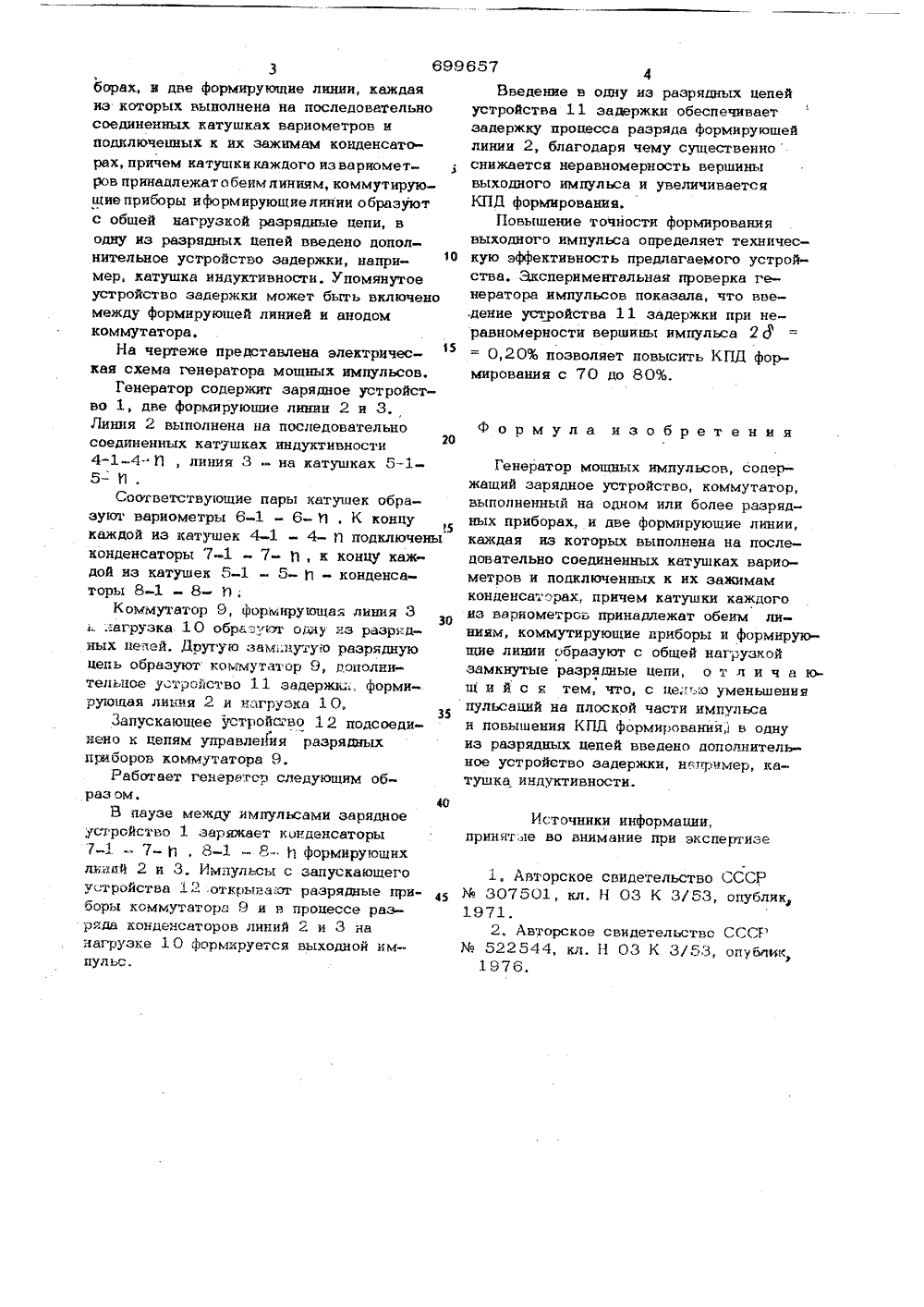

т- гО;: .но:э,:я ОП ИСАНИЕ ц 699657 Союз СоветскннСоциалистмческинРеспублик ИЗОБРЕТЕН ИЯк автоскомх свидетедвстау 1) Дополнительное к авт. свид-в 2)Заявлено 01,0 21) 2585303/18 2 3 К 3/53 ием заявки,% с присоедин (23) Приори врственный комитетСССРелам нэабретеннйи открытей ДК 621 ,52(088 бликован, Г, М, Куперман и К,ерев Заявител Р МОШНЫХ ИМПУЛЬСОВ 54) П-НК овае пульп повь Изобретение относится к мощной импульсной технике и может бьггь использовано, например, в составе радиотехнического оборудования ускорителей заряженныхчастиц.Известны генератбры мощных импульсов, в которых для равномерной загрузи ключей используется несколько формирующих линий, параллельно подсоединенных к общей нагрузке 111.Недостатком таких генераторов является низкий КПИ,Из известных устройств наиболееблизким к изобретению по техническойсущности является генератор мощныхимпульсов, содержащий зарядные устройства, коммутатор, выполненный на одномили более разрядных приборах и две формирующие линии на последовательно соединенных катушках вариометров и подключенных к их зажимам конденсаторах,причем катушки каждого из вариометровпринадлежаг обеим линиям, коммутирующие приборы и формирующие линии образуют с общей нагрузкой замкнутые разрядные цепи В связи с симметрией процессов вразрядных цепях возможности формирния вершины импульса в таких генераторах те же, что и в генераторах с однимключом, например, как было теоретичес-,г Тки и экспериментально показано для1 0-звенпой настроенной линии КППформирования т, (отношение энергии плоской части импульса к общей энергииимпульса) при пульсацияхна плоской части 28 0,25% не превышает 70%,Иедостатком известных генераторовявляются большие значения пульсапий наплоской части импульса и сравнительнонизкий КПД формирования,Бель изобретения - уменьшенисации на плоской части импульса тшение КПД формирования.Это достигается тем, что в генераторе мощных импульсов, содержащем зарядное устройство, коммутатор, выполненный на одном или двух разрядных при3 699борах, и две формирующие линии, каждаяиэ которых выполнена на последовательносоединенных катушках вариометров иподключенных к их зажимам конденсаторах, причем катуц 1 ки каждого из вариометров принадлежатобеимлиниям, коммутирующие приборы и формирующие линии образуютс общей нагрузкой разрядные цепи, водну из разрядных цепей введено дополнительное устройство задержки, напри 1 Омер, катушка индуктивности. Упомянутоеустройство задержки может быть включеномежду формирующей линией и анодомкоммутатора.На чертеже представлена электрическая схема генератора мощных импульсов,Генератор содержит зарядное устройство 1, две формирующие линии 2 и 3.Линия 2 выполнена на последовательносоединенных катушках нндуктивности4-1-4-11 , линия 3 - на катушках 5 в 15-И.Совгветству 1 ощие пары катушек образуют вариометры 6-1 - 6-11 . К концу5каждой из катушек 4-1 - 4- П подключеныконденсаторы 7-1 - 7- О, к концу каждой из катушек 5-1 - 5- 11 - конденсаторы 8-1 - 8- И;Коммутатор 9, Формирующая линия 3ЗО11 агрузка 1 0 обра:у 1 ог одну из разрядных цепей, Другую зам",нуту:о разряднуюцепь образуют коммутатор О, дополнительное утройство 11 задержк 1., формирующая линия 2 и нагрузка 10,Запускающее устройсгио 12 подсоединено к цепям улравленгия разрядныхприборов коммутатора 9.Работает генератор следующим образ ом. 40В паузе между импульсами зарядноеустройство 1 заряжает конденсаторы7-17- , 8-1 - 8- 1 формирующихлин 11 й 2 и 3. Импульсы с запускающегоусгройства 1 ." Открывал 1 т разрядные при 45боры коммутатора 9 и в процессе разряда конденсаторов линий 2 и 3 ианагрузке 10 Формируется выходной импул ьс,6574Введение в одну иэ разрядных цепей устройства 1 1 задержки обеспечивает задержку процесса разряда Формирующей линии 2, благодаря чему существенно снижается неравномерность вершины выходного импульса и увеличивается КПД формирования.Повышение точности формирования выходного импульса определяет техническую эффективность предлагаемого устройства. Зкспериментальная проверка генератора импульсов показала, что введение устройства 11 задержки при неравномерности вершины импульса 2 8 = 0,20% позволяет повысить КПД формирования с 70 до 80%,Формула изобретенияГенератор мощных импульсов, содер- жащий зарядное устройсгво, коммутатор, выполненный на одном или более разрядных приборах, и две формирующие линии, каждая из которых выполнена на последовательно соединенных катушках вариометров и подключенных к их зажимам конденсаторах, причем катушки каждого из вариометров принадлежат обеим линиям, коммутирующие приборы и формирув- щие линии образуют с общей нагрузкой замкнутые разрядные цепи, о т л и ч а ющ и й с я тем, что, с цел".:о уменьшения пульсаций на плоской части импульса и повышения КПД формирования, в одну из разрядных цепей введено дополнительное устройство задержки, на 11 ример, катушка индуктивности.Источники информации,принят 1 е во внимание при экспертизе 1, Авторское свидетельство СССР307501, кл, Н 03 К 3/53, опублик1971.2, Авторское свидетельство СССР522544, кл. Н 03 К 3/53, опубли1976.699657 едактор Н, Разу 9 . Гираж 1060 Подписи оБЗИИПИ Государственного комитета СССпо делам изобретений и отхрьггиИ1 1 30,35 Москва, Ж, Раушсхая наб Заказ 7435/5 4/5 илиад ПН 1 "Патент, г,Проектна Составитель И. СедовТехред И. Асталош Корректор Н, Задерновская
