Устройство для преобразования электрических сигналов с изменяющейся интенсивностью в последовательность импульсов с изменяющейся длительностью

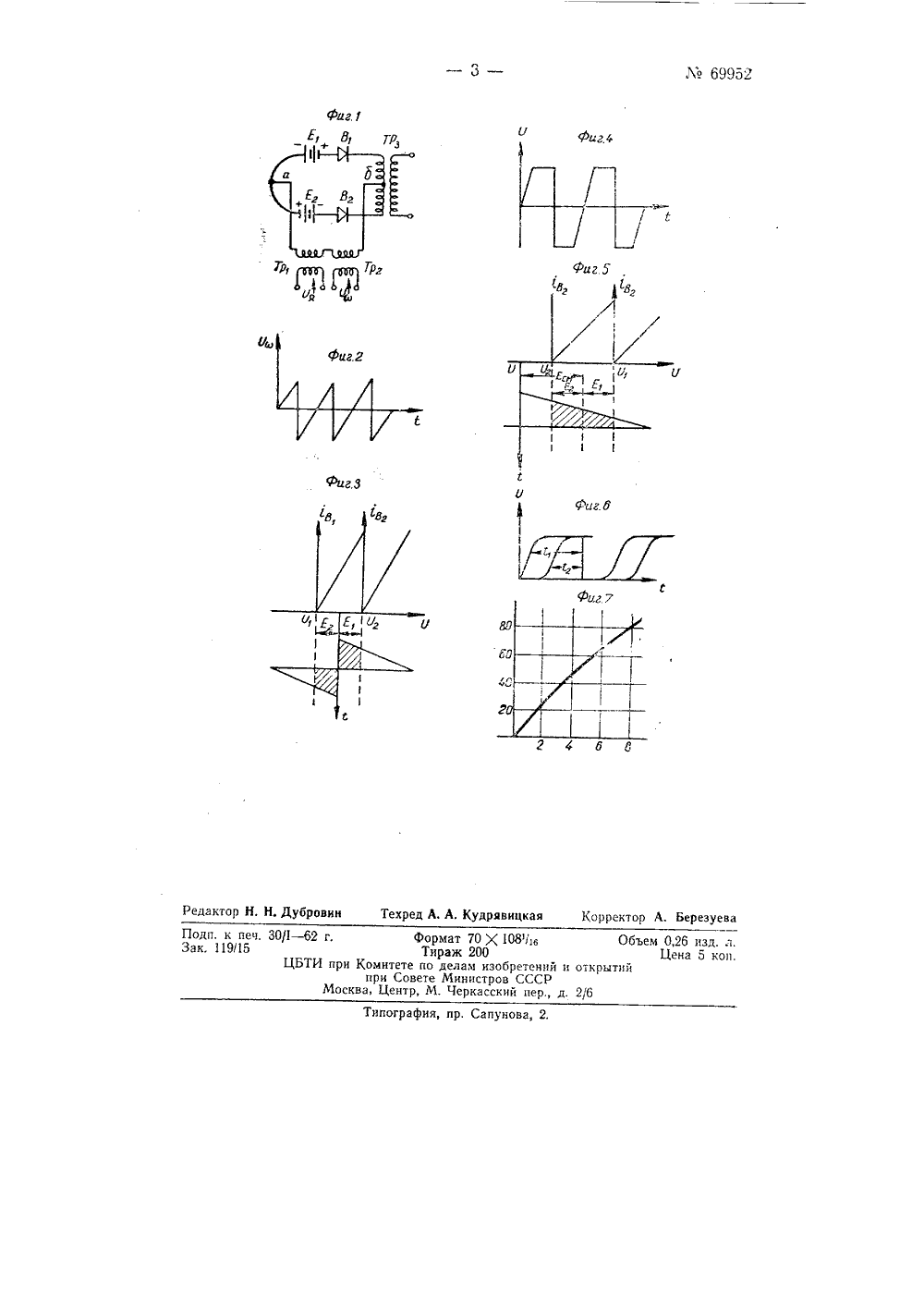

Лв 69952 Класс 21 а 4, 14 в,СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЪСТВУЕ й 1 с 1,АВ. И. Житомирский УСТРОЙСТВО ДЛЯ ПРЕОБРАЗОВАНИЯ ЭЛЕКТРИЧЕСКИХ СИГНАЛОВ С ИЗМЕНЯЮЩЕЙСЯ И НТЕНСИВНОСТЬЮ В ПОСЛЕДОВАТЕЛЬНОСТЬ ИМПУЛЬСОВ С ИЗМЕНЯЮЩЕЙСЯДЛИТЕЛЬНОСТЬЮЗаявлено 6 июня 1946 г. эа М 8417,346192в Министерство электропромышленности СССРИзвестны устройства для преобразования электрических сигналов с изменяющейся интенсивностью в последовательность импульсов с изменяющейся длительностью, имеющих неизменными амплитуду и частоту следования.Описываемое устройство выполнено по типу известных устройств с нелинейным элементом вентильного типа, на который через нагрузочный импеданц поданы преобразуемые сигналы и вспомогательное напряжение повышенной частоты, предпочтительно пилообразной формы.Отличительной особенностью предлагаемого устройства является применение двух аналогичных цепей указанного типа с различными порогами отпирания вентилей, напряжения с нагрузочных импеданцев которых поданы на выход встречно для обеспечения неизменности амплитуды импульсов, Нагрузочные импеданцы вентилей устройства образованы дифференциальным трансформатором и для обеспечения порогов отпирания вентилей на них поданы различные постоянные напряжения начала смещения.Схема устройства и пояснительные графики изображены на фиг. 1 - 7, где: В и В - вентили, например, купроксные выпрямители; Е, и Е. - батареи-источники начального постоянного смещения рабочих точек вентилей;Тр 1, Трв и Тр, - трансформаторы для подачи преобразующих сигналов вспомогательного напряжения пилообразной формы (фиг. 2) и, соответственно, для снятия преобразования импульсов.При условии равенства сопротивлений плеч между точками а и б и отсутствия напряжений Е, и Е 2 ток на выходе трансформатора Тра будет равен нулю, так как токи, проходящие по его первичным обмоткам, равны и противоположны.Если включить смещающие батареи Е, и Еа, то вольтамперные характеристики выпрямителей соответственно сместятся вправо и влево(фиг. 3). Схема разбалансируется, и на выходе появится напряжение Ь от пилообразного генератора, но усеченной формы (фиг. 4). Усечение амплитуды колебания происходит вследствие того, что колебания на выходе возникают при разбалансированном состоянии только в промежутке между напряжениями (с 1 и У (фиг. 3), При значениях напряжений Ь, выходящих за пунктирные линии, схема снова приходит в уравновешенное состояние, и на выходе трансформатора Тр, напряжение будет равно цулю,Это свойство схемы ограничивать величину напряжения заданным значением и удалять все, что выше этого значения, позволяет применять ее в качестве ограничителя амплитуд. Схема производит ограничение как верха, так и низа колебаний, т. е, вырезает среднюю часть колебаний. Для, этого включают смещающую батарею Е, которая сместит приложенное напряжение на требуемую величину (фиг, 5). На выходе трансформатора Тр будут иметь место напряжения только в моменты, когда значения напряжения (/щ находятся между У 1 и У., т. е, когда выполняется условие /1(с/ ю (сl,.Если на трансформатор Тр, подать переменное напряжение (/ а на Тр пилообразное напряжение У, то на выходе Тр, получается модулированное по длительности колебание постоянной амплитуды. Ширина импульса на выходе будет меняться пропорционально значениям ОНа фиг. 6 показана осциллограмма модулированного напряжения при коэффициенте модуляции, равном 60%. Как видно, ширина импульса изменяется от 11 до 1, сохраняя амплитуду неизменной.На фиг, 7 приведена амплитудная характеристика модулятора, соб. раиного на электронной лампе, двойной диод.Схема дает возможность регулировать пределы ограничения и величину амплитуды модулирующего напряжения посредством изменения напряжений смещения.Предмет изобретения1. Устройство для преобразования электрических сигналов с изменяющейся интенсивностью в последовательность импульсов с изменяющейся длительностью и неизменными амплитудой и частотой, содержащее цепь с нелинейным элементом вентильного типа, на который через нагрузочный импеданц поданы сигналы и вспомогательное напряжение повышенной частоты и предпочтительно пилообразной формы, о т л ич а ю щ ее с я тем, что для получения импульсов неизменной амплитуды применены две аналогичные цепи с различными порогами отпирания вентилей, напряжения с нагрузочных импеданцев которых поданы на выход встречно.2. Устройство по п. 1, о т л и ч а ю щ е е с я тем, что для обеспечения порогов отпирания вентилей на них поданы различные постоянные напряжения начального смещения.3. Устройство по пп. 1 и 2, отличающееся тем, что нагрузочные импеданцы вентилей образованы дифференциальным трансформатором.. 2/6 ипография, пр, Сапунова, 2 Поди. к печ. 30/1 - 62 г, ФЗак, 119/15ЦБТИ при Комитетепри СовеМосква, Центр,фиг.5ог ормат 70 Х 108lмТираж 200по делам изобретенийте Министров СССРМ. Черкасскии пер.,Объем 0,26 изд, л. Цена 5 кон. крытий
