Система регулирования мощности тепловой электростанции

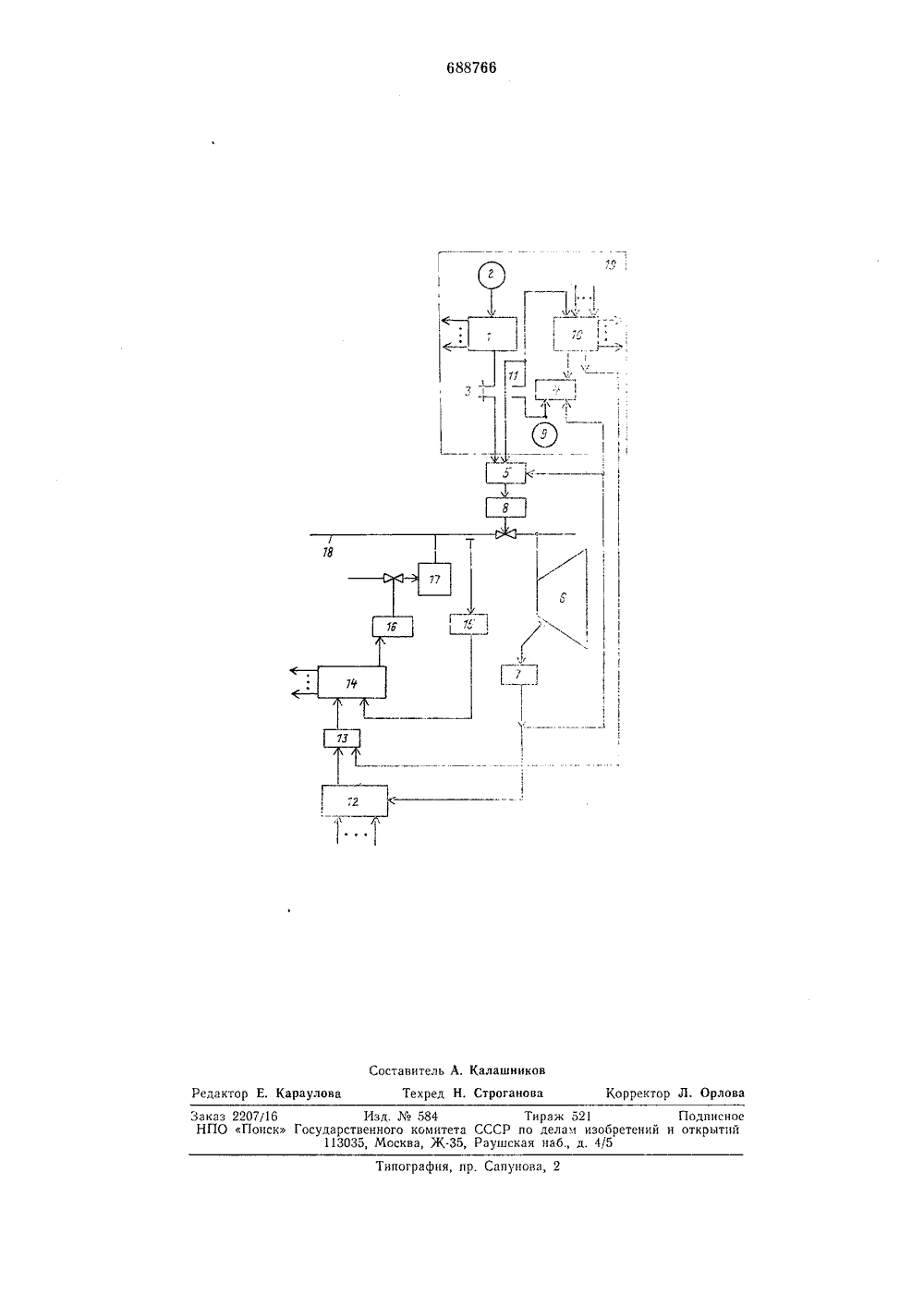

Союз Советских Социалистических Ресиублик(22) Заявлено 14.04.78 (21) 2604353/24-06 М. Кл. Г 22 В 35/00 Н 02 Р 9/04с присоединением за Государственный комите СССР(088,8) елам изобретений и открытий 72) Авторыизобретения Д. С. Богомольный, В. А. Иванов, В. М. Боровков, А. Н. Блинов,В, М. Сафонов и И, М. Буянов71) Заявитель Ордена Ленина районное энергетическое управление Мосэнерго ТЕПЛОВОЙ(54) СИСТЕМА РЕГУЛИРОВАНИЯ МО ЭЛ ЕКТРОСТА Н ЦИИзобретение относится к тепловои энергетики и может быть использовано на электростанциях с неблочной компоновкой агрегатов.По основному авт. св. Юе 557231 известна система регулирования мощности тепловой электростанции с общим паропроводом, содержащая главный регулятор давления, соединенный с регулятором тепловой нагрузки парогенераторов и подключенный к одному из выходов регулятора мощности электростанции, связанного также с регуляторами мощности турбин и их механизмами управления, регулятор питательных насосов и датчики давления свежего пара и пара в камерах регулирующих ступеней турбин. Входы регулятора мощности электростанции и регуляторов мощности турбин подключены к датчикам давления пара в камерах регулирующих ступеней турбин, выход регулятора мощности электростанции дополнительно соединен с входом регулятора питательных насосов, а датчики давления свежего пара через нелинейные элементы подсоединены к золотникам регуляторов скорости 11.Эта система является ближайшей к данной по технической сущности и достигаемому результату. Недостатком известной системы следует считать несколько пониженную экономичность работы на скользящем давлении в общем паропроводе, так как не на всех режимах устраняется дросселирование пара в регулирующих клапанах турбин, Переход на скользящее давление в общем паропроводе осуществляется только по суммарному расходу пара всех турбин, а соответствующий уровень может быть достигнут при различном распределении нагрузок между турбинами и, значит, при различных положениях регулирующих клапанов.Цель изобретения - повышение экономичности работы на скользящем давлении в общем паропроводе.Для достижения поставленной цели регулятор мощности электростанции выполнен в виде распределителя нагрузки с подключенным на его вход станционным задатчиком мощности, логического элемента и переключающих реле и задатчиков давления в камерах регулирующих ступеней по числу турбин. При этом выходы распределителя нагрузки соединены с входами регуляторов мощности турбин через нормально замкнутые контакты соответствующих реле, входы логического элемента - с задатчиками давления в камерах регулирующихступеней чсрез нормально разомкнутые контакты соответствующих реле, а выходы логического элемента - с главным регулятором давления и с обмотками реле, к которым подключены также соответствующие задатчики и датчики давления в камере регулирующих ступеней.На чертеже показана схема данной системы.Вход распределителя 1 нагрузки подключен к станционному задатчику 2 мощности, а выход через нормально замкнутыс контакты 3 переключающего реле 4 - к регулятору 5 мощности турбины 6, Вход регулятора мощности каждой турбины (на чертеже условно показана только одна турбина) соединен с датчиком 7 давления в камере регулирующей ступени, а выход - с сервомотором 8 регулирующих клапанов этой турбины. Вход (обмотка) реле 4 соединен с задатчиком 9 и датчиком 7 давления в камере регулирующей ступени и с выходом логического элемента 10, вход логического элемента 10 через нормально разомкнутые контакты 11 реле 4 - с задатчиками 9 давления. Выходы датчиков 7 давления подключены к сумматору 12, выход которого соединен с нелинейным элементом 13, Вход главного регулятора 14 давления соединс с выходом нелинейного элемента 13 и с датчиком 15 давления пара в общем паропроводе, Главный регулятор давления подключен к регуляторам 16 тепловых нагрузок всех парогснераторов 1, работающих на общий паропровод 18. Элементы 1, 2, 3, 4, 9, 10 и 11 образуют регулятор 19 мощности электростанции,Система регулирования мощности тепловой электростанции при переходе от постоянного к скользящему давлению пара в общем паропроводе работает следующим образом.Нормально замкнутые контакты 3 реле 4 остаются замкнутыми, а нормально разомкнутые 11 - разомкнутыми на всех режимах турбин 6, при которых давление в камерах рсгулирующих ступеней турбин огличаются от заданных задатчиками 9 давления, Поэтому распределитель 1 нагрузок, получив от станционного задатчика 2 задание на изменение мощности, распределяет его на регуляторы 5 мощности только тсх турбин, которые еще не достигли режимов работы, определяемых равенством заданных задатчиком 9 и действительных значений давлений пара в камерах регулирующих ступеней турбин 6. Регуляторы 5 мощности турбин 6, достигших такого режима, получают неизменные уставки от задатчиков 9 давления через нормально разомкнутые контакты 11 реле 4 и не участвуют в регулировании мощности электростанции. По мере разгружения турбины, участвующие в регулировании мощности, постепенно 0 15 20 30 35 40 45 50 55 60 подходят к режиму работы, при котором сигнал от датчика 7 давления становится равным сигналу от задатчика 9 давления и эти турбины также выходят из схемы регулирования мощности. Когда последняя из турбин 6 выходит из схемы регулирования мощности, логический элемент 10, получивший об этом информацию от задатчиков 9 давления через нормально разомкнутые контакты 11 реле 4, выдает сигнал на реле 4 всех турбин и на нелинейный элемент 13.С этого момента дальнейшее понижение мощности электростанции осуществляется за счет уменьшения давления в общем паропроводе при сохранении в статике неизменного положения регулирующих клапанов турбин 6. Уменьшение давления в общем паропроводе вызвано уменьшением установки главного регулятора 14 давления, а значит, и регулятор 16 тепловых нагрузок и переходом парогенераторов 17 на новый режим работы. Переменная установка главного регулятора 14 формируется нелинейным элементом 13 с момента получения сигнала от логического элемента 10 по сигналу от сумматора 12 давления в камерах регулирующих ступеней. Переход от скользящего давления в общем паропроводс к постоянному происходит в обратном порядке.Использование данной системы регулирования мощности обеспечивает работу отдельных агрегатов с наилучшей тепловой экономичностью при скользящем давлении Формула изобретенияСпсгема регулирования мощности тепловой электростанции по авт. св. 557231, отл ич а ющаяся тем, что, с целью повышения экономичности работы на скользящем давлении в общем паропроводе, регулятор мощности электростанции выполнен в виде распределителя нагрузки с подключенным на его вход станционным задатчиком мощности, логического элемента и переключающих реле и задатчиков давления в камерах регулирующих ступеней по числу турбин, причем выходы распределителя нагрузки соединены с входами регуляторов мощности турбин через нормально замкнутые контакты соответствующих реле, входы логического элемента соединены с задатчиками давления в камерах регулирующих ступеней через нормально разомкнутые контакты соответствующих реле, а выходы логического элемента соединены с главным регулятором давления и с обмотками реле, к которым подключены также соответствующие задатчики и датчики давления в камерах регулирующих ступеней,Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР557231, кл. 1." 22 В 35/00, 1975,. Орлова ОВ ррект Сапунова,Типографи аз 2207/16ПО Поиск ехред Н. Строгано Изд.584сударственного комитета СССР п 113035, Москва, Ж-З 5, Раушска 11 3 1 ираж 521 делам изоя наб., д, 4/ Подписное ений и открытий
