Способ выявления микроструктуры керамики
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 672185
Авторы: Гринюте, Лагаускене
Текст

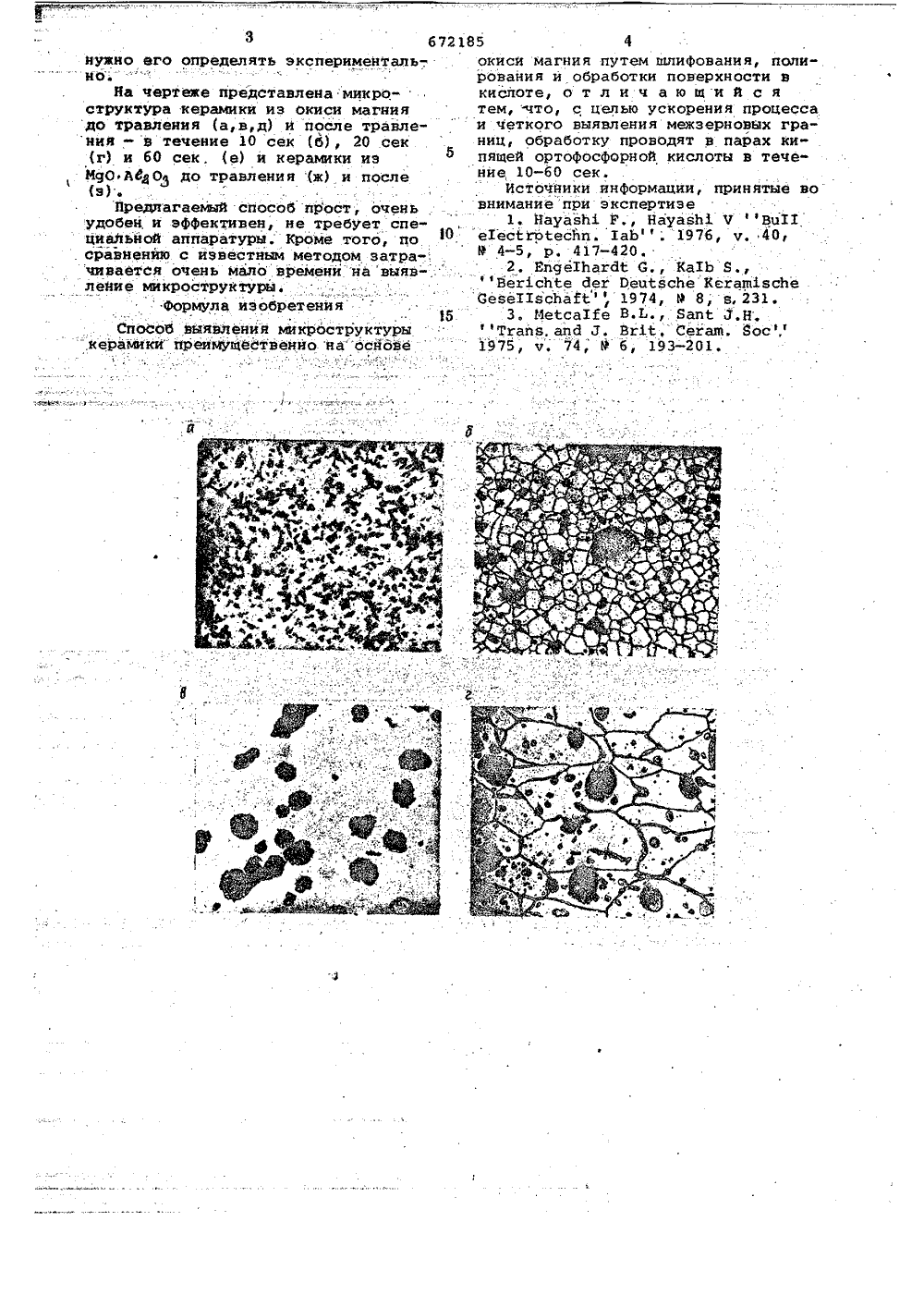

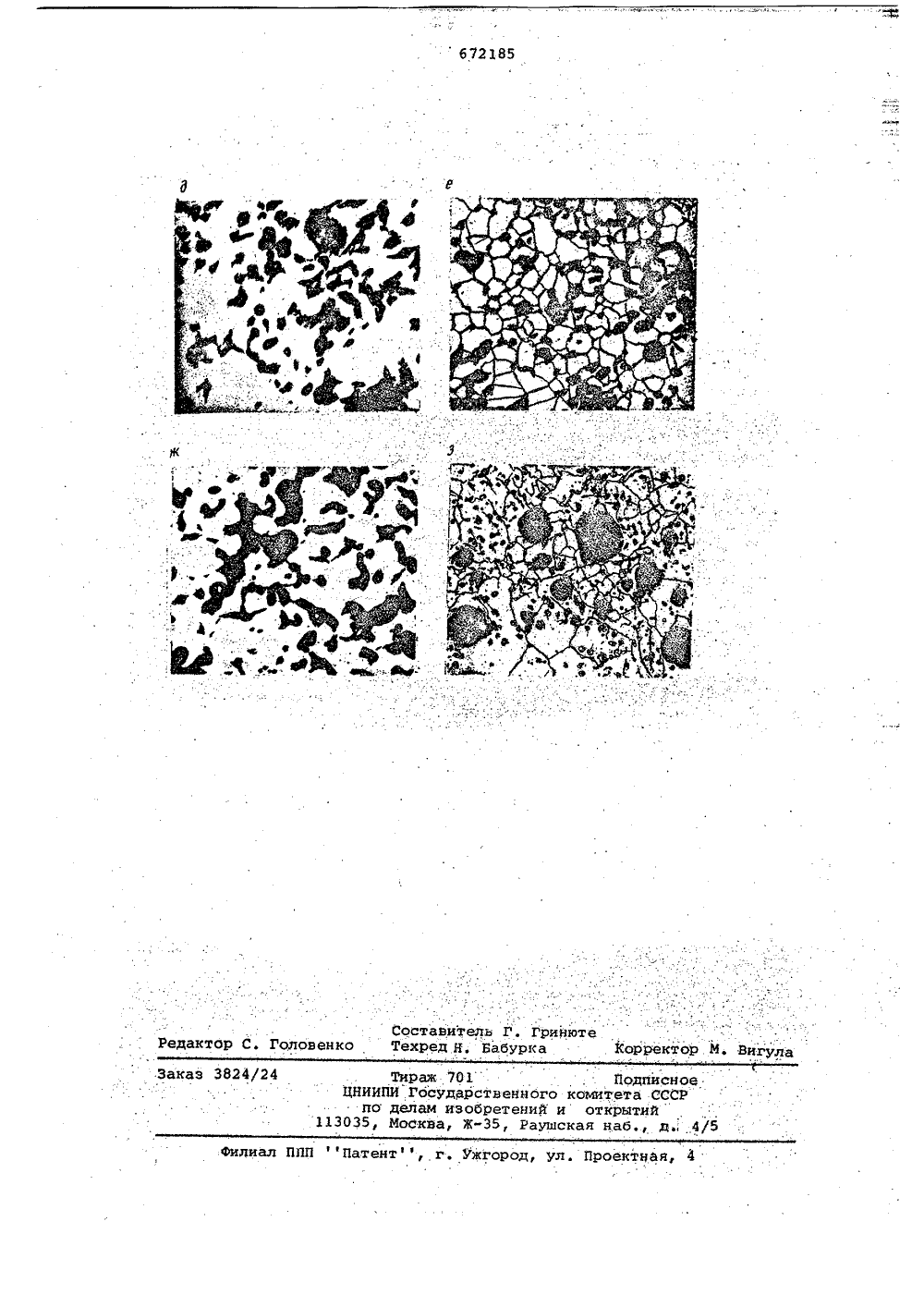

ОПИСАНИЕ ИЗОБРЕТЕНИЯ Союз Советскнк Соцналнстнческнх Реслублнк(51)м. к . С 04 В 41/02 Государственный комитет СССР но деяам изобретений н открытий(71) Заявитель институт физико-технических проблем энергетикиАН Литовской ССР(54) СПОСОБ ВЫЯВЛЕНИЯ МИКРОСТРУКТУРЫ КЕРАМИКИИзобретение относится к способам выявления микроструктуры керамики и может быть применено для изучения структурных составляющих керамики преимущественно на основе окиси магния,Известен способ травления тонкихкерамических пленок 1). Способ применяется для утоньшения керамических пленок путем выдержки ее в ортофосфорной кислоте при 100-175 С (в зависимости от глубины травления) в течение 10-30 мкн. В укаэанных условиях микроструктура керамики не выявляется, происходит. лишь загрязнение поверхности или разъединение локальных мест.Известен способ выявления микростРуктуРы керамики иэ окиси алюми ния (2). Подготовленный шлиф выдерживают в расплавленной буре при 1000 оС в течение 8-10 сек, Указанный способ требует относительно высоких температур обработки шлифа,и такой реактив не выявляет структуры керамики из окиси, магния.Из известных способов наиболее близким по тЕхнической сущности является способ выявления структуры путем шлифования, полирования и обработки кппящей концентрированной соляной кислотой (3) .Время травления составляет 10- 30 мин. Однако дпя керамики на основе окиси магния этот метод непригоден так как даже послечасового"ки- пячения в концентрированной соляной кислоте зерна керамики вообще не выявляются, а шлиф уже разрушается.Цель изобретения - ускорение процесса и четкое выявление межэерновыхграниц.. Поставленная. цель достигается тем, что в способе выявленйя микроструктуры керамики путем шлифования, полирования и обработки поверхности в кислоте обработку проводят в парах кипящей ортофосфорной кислоты в течение 10-601 сек.Способ выявления структуры керамики проверен в лабораторных условиях путем ряда опытов. Образцы из окиси магния или смеси МдО-АГОЗшлифуют, полируют н выдерживают над парами кипящей ортофосфорной кислоты в течение 10,36,60 сек.Время выявления зерен зависит от сбстава керамики, степени ее спеченности и других технологических факторов, поэтому для каждого состава3нумно его определять эксперименталь-, но;На чертеае представлена микро.- структура керамики из окиси магния до травления (а,в,д) и после травления - в течение 10 сек (б), 20 сек (г) и 60 сек, (е) и керамики из М 40 йддО до травления (ж) и после (э) .Предлагаемый способ прост, очень удобен, и эФФективен, не требует специальной аппаратуры. Кроме того, до . сравнению с известным методом затра-, чивается очень мало времени "на выяв-. ление микроструктуры.Формула изобретенияСпособ вйявления мйкроструктуры керамики преимущественно на основе 72185 фокиси магния путем шлиФования, полирования и обработки поверхности вкислоте, о т л и ч а ю щ и й с ятем, что, с целью ускорения процессаи четкого выявления межзерновых границ, обработку проводят в парах кипящей ортоФосФорной кислоты в течение, 10-60 сек.Источйнки инФормации, принятые вовнимание при экспертизе1, НауаЙМ Р НауавЬ 1 Ч ВцХХ 10 еХесгоеспп. ХаЬ. 1976, ч. 409 4-5, р. 417-420.2, ЕпдеХЬагЖ С., КаХЬЯ.,. Вег 1 сЬСе бег Оеп 1 всЬе Кегав 1 всЬеСевеХХвспаГС , 1974, Р 8, в, 231. ) 5.3. Ие 1 са 1 Ге В. Х Яапа . Н.1 Тгапв. алй,Т. ВгЫ, Сегав. Йос,ф1975, . 74, Р б, 193-201.672185 игула рректор Голове т Заказ 3824/24 Тираж 701 . ПодписноеИИПИ Государственного комитета СССРпо делам изобретений и открытий5, Мооква, Ж, Раушская наб д.; 4/5 ал ПП
СмотретьЗаявка
2436825, 03.01.1977
ИНСТИТУТ ФИЗИКО-ТЕХНИЧЕСКИХ ПРОБЛЕМ ЭНЕРГЕТИКИ АН ЛИТОВСКОЙ ССР
ГРИНЮТЕ ГРАЖИНА АНУПРО, ЛАГАУСКЕНЕ ЗИТА ИОНО
МПК / Метки
МПК: C04B 41/02
Метки: выявления, керамики, микроструктуры
Опубликовано: 05.07.1979
Код ссылки
<a href="https://patents.su/3-672185-sposob-vyyavleniya-mikrostruktury-keramiki.html" target="_blank" rel="follow" title="База патентов СССР">Способ выявления микроструктуры керамики</a>
Раствор для травления магния и его сплавов
Номер патента: 282885
Опубликовано: 01.01.1970
Авторы: Балашов, Окунева, Чист
Метки: магния, раствор, сплавов, травления
...Однако известный раствор не обеспечивает получения необходимого качества обработки для большинства магниевых сплавов,Для получения поверхности, свободной от окислов при травлении магния и его сплавов, что при последующем нанесении на нее покрытия, например гальванического, обеспечивает хорошее сцепление ее с основой, предлагается в раствор вводить ацетон при определенном соотношении компонентов в нем, об, ч.:фосфорная кислота (уд. в.1,72 - 1,62) 1 - 3ацетон 3 - 1При использовании данного раствора травление магния и его сплавов осуществляют при температуре 25-1- 10 С. Время обработки от 10 сек до 3 мин.Травление в предлагаемом растворе обеспечивает минимальный съем стравливаемого ме талла и ликвидирует затравливание обрабатываемых...
Реактив для выявления микроструктуры магния и его сплавов
Номер патента: 1285338
Опубликовано: 23.01.1987
Авторы: Бушуев, Дворядкин, Лалаян, Мошин
МПК: G01N 1/32
Метки: выявления, магния, микроструктуры, реактив, сплавов
...45Данные по результатам травленияв предлагаемом, опытном и известномреактивах приведены в табл. 2,На основании приведенных данныхв табл, 2 видно, .что в предлагаемом 50реактиве отчетливо выявляется микроструктура при одновременном химическом полировании шлифа, В известном реактиве наблюдается сильноерастравливание, структура не выяв/ляется,В предлагаемом реактиве приводится проверка стабильности состоянияповерхности шлифов во времени после выявления микроструктуры. Испытания проводятся в условиях 95%-й относительной влажности при комнатной температуре в течение 30 сут, Осмотр образцов проводится в металлограический микроскоп через каждые 5-7 дней, Изменения состояния поверхности шлифов после испытаний не наблюдается. Четкость...
Способ выявления микроструктуры железомедных сплавов
Номер патента: 375519
Опубликовано: 01.01.1973
Авторы: Михайл, Шарафилова
МПК: G01N 1/32
Метки: выявления, железомедных, микроструктуры, сплавов
...27.Ч 1.1973 Авторыизобретен В, А, Михайлчди и Н. ил Заявител ОСОБ ВЫЯВЛЕНИЯ МИКРОСТРУКТУРЬ ЖЕЛЕЗОМЕДНЫХ СПЛАВОВ в фосфорно-хромовом электролите, содержашем 87/, ортофосфорной кислоты, 114 хромового ангидрида, 2 воды. Ток 0,3 а/сме, температура 20 С. мет изобретения б выявлен сплавов,е в раств я тем, чт ия двух ф травления рованиеИзобретение относится к области металлографии и может быть использовано для выявления микроструктуры железомедных сплавов, предназначенных для изготовления массивных роторов асинхронных электродвигателей,Известен способ выявления микроструктуры железомедных сплавов путем химического травления в растворе азотной кислоты.Предлагаемый способ отличается от изве стного тем, что с целью одновременного выявления двух...
Способ получения окиси магния для высоко огнеупоров
Номер патента: 106836
Опубликовано: 01.01.1957
Авторы: Сологубенко, Шойхет
МПК: C01F 5/02, C04B 35/04
Метки: высоко, магния, огнеупоров, окиси
...к(порую подпер) лн)т клрбоцизлции тоО ицли глзми извсст- КОВЦХ ПСЧСй.При карбонизлции в раствор переходит биклрбоплт млгиия, л гипс ос) Кд)стс, Для прслупрек)Сия , карбоцизации гипса, карбоцизяции пдвсрга)от гипсомлгнезилль)уюо сл)(сь, Испср) ярова)1 у)О в 11,5 )- иом рлстворе сульфтя мгиня.Из раствора основной клрбоцат магния выделяют или путем нагрева жидкости до кипеция, или обработкой возвратцой окисью магния. Вь). делецць)й продукт отфильтровь)вают, сушат и прока)кивают, Гипс, получаемь)й в качестве отхода, используется чля различных целей.М 100836 3, Выдссине основного карбоцатя лагния путем 30-минутного кипя. чения бнкярбоцятцого раствора при подаче в него острого пара.4. Фильтрование, сушка и прокалка карбоната магния в...
Способ получения окиси магнияв п т 5фп. cs-; tr: driiqh ulfm u gt; amp; -г. ( iju
Номер патента: 424811
Опубликовано: 25.04.1974
Авторы: Гончар, Матюшенко, Морозова, Сушин
МПК: C01F 5/02
Метки: 5фп, driiqh, магнияв, окиси
...выше 18 С, рН 8,2 - 8,7, время 0 - 15 мин, а промывку - сначала умягченной водой при температуре не выше 60 С, затем дистиллированной водой при температуре 70 - 75 С.Пример 1. Получение окиси магния на лабораторной установке из рапы Сиваша,Исходная рапа (удельный вес, 1,19 г/см) имеет следующий состав, г/л;Са (НСОЗ) 2 2 Са 50 1 МдЬОМдС 1,МдВг 2ИаС 1 Рапу предварительно очищаютжелеза и марганца растворомнатрия, содержащим не менее 6ного хлора, остаточной щелочисчете на ХаОН не менее 2 г/л изгипохлорита натрия на 1 м рапь424811 Предмет изобретения Составитель С. Розенфельд Корректор Л. Чуркина Техред Е. Борисова Редактор Т. Загребельная Заказ 2659/14 Изд.780 Тираж 537 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по...
Предыдущий патент: Шихта
Следующий патент: Паста для металлизации ситалла
Случайный патент: Тепловая труба
