Система получения и распределения эндогаза
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

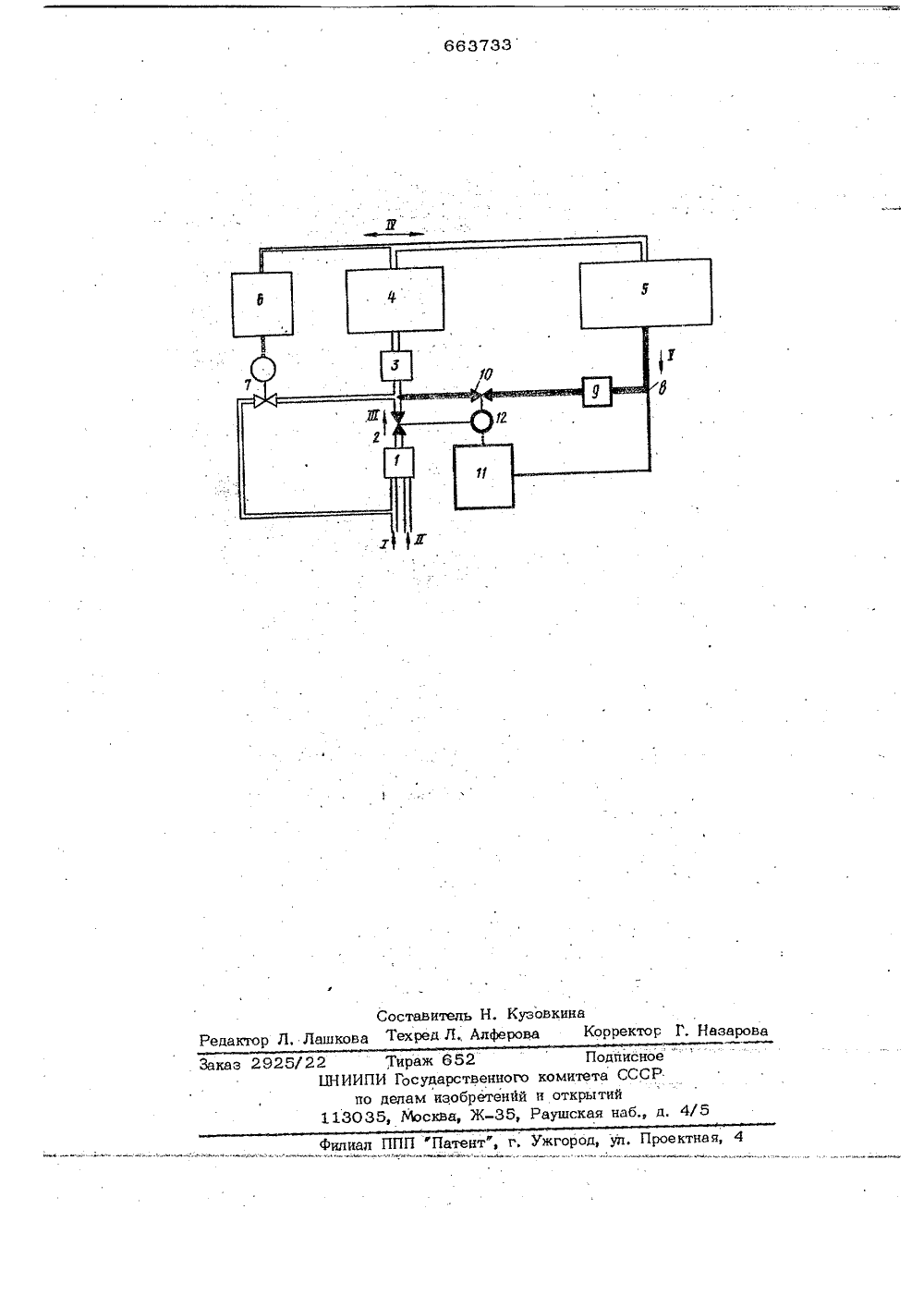

Сокола Советских Социалистических Реслублин(61) Дополнительное к авт. свил-ву (22) Заявлено 29. 12.77 (21) 25611 2-02 рисоединением заявкисударстаеннмй нем СССР по делам изобретен н открытий) Авто Л, Мелешкин,Кузнецов и Е. А, Самченко изобретени амени научно-исследовательски омышленности а Трудового Красногоинститут автомобильно(71) Заявител НИЯ И РАСПРЕДЕЛЕНИЯ НДОГАЗА ТЕМА ПО зования эндогаза сравнительно низок, в пезультате чего назначительно обедненный углеродом эндогаз непроизводительно сжигается на свече", а новые поступления газовоздушной смеси в реторту эндогенератора приводят к сажеобразованию в реторте,Цель изобретения - повышение коэффициента использования эндогаза и срока службы катализатора и реторты эндогенератора.Зго достигается тем, что предлагаемая система снабжена нуль-регулятором с вентилем, соединенным с печью для химико-термической обработки с компрессором, и прибором для измерения давления, соединенным с вентилем нуль-регулятора и с вентилем смесителя через исполнительный механизм.На чертеже изображена блок-схема предлагаемой системы.Система получения и распределения эндогаза содержит последовательно соединенные трубопрово и мико-термибыть использоп иготови тем, что изй реакционпечи и невозми средстваания эндогаза й поверхности, вия испольдами смесительИзобретение касается хческой обработки и можетее зовано для эксплуатации га ри тельного и печного оборудования термических цехов.Известна установка для получения за 5 шитной атмосферы термических печей, содержашая нагревательную камеру с ретортой и катализатор, через который пропускается смесь газа и воздухаЦ,Известна также система получения1 О и распределения эндогаза, содержащая последовательно соединенные трубопооводом смеситель с вентилем, компрессор, эндогенератор, печь для химико- термической обработки и регулятор состава газа 2.Такая система неудобназасравнительно небольшоной поверхности деталей вможности создания известными интенсивного перемешивнепосредственно. вблизи этокоэффициент полезного дейст С 212 574С 23 С 11/10"" химико-термической обработки соединенатрубопроводом 8 с нуль-регулятором,9и вентилем 10, автоматический прибор 11,для измерения давления в трубопроводе .,соединен с вентилями 2 и 10 через исполнительный механизм 12 жя обеспечения равноценной замены газовоздушной смеси эндогазом из печи.Система работает следующим образом.Газообразный углеводород и воздухпоступают в смеситель 1, где они сме-.шиваются в установленном соотношении".и"в виде газовоэдушной смеси через регулируемый вентиль 2 с помощью компрессора 3подаются на вход реторты эндогенератора 4..Выработанный эндогенератором эндогазподается в печь 5, где происходит хи-мико-гермическая обработка деталей, Регулятор 6, анализируя поступающий в него эндогаз, производит регулированиесостава вырабатываемого эндогаза путемдобавки газообразного углеводорода через регулируемый вентиль 7. Зндогаз 3 ,выходящий из печи, по трубопроводу 8через нуль-регуля-,ор 9 и регулируемыйвентиль 10 поступает на вход компрессора 3, Нуль-регулятор 9 стабилизирует давление на участке трубопроводаот нудь-регулятора 9 до вентиля 10 иснижает его до уровня, близкого к нулюв условиях переменного расходаэндогаза, вызванного, например, периодическим открыванием заслонок печи. Стабилизация давления создает оптимальные условия для работы вентиля 10,а снижение его до уровня, близкого кнулю, обеспечивает одинаковые условиядля работы двух вентилей 10 и 2, таккак давление в трубопроводе перед вен-тилем 2 также близко к нулю,Обеспечение этих условий создаетпредпосылки для более устойчивой рабо-ты системы в целом, Автоматическийприбор 11, измеряя давленйе в трубопроводе 8, управляет исполнительныммеханизмом 12, который открывает вентиль 10 и закрывает вентиль 2 пропорционально увеличению давления в трубопроводе 8 и производит обратные опера 4 ции при уменьшении давления, т.е, обеспечивает равноценную замену газовоздушной смеси эндогаза, поступающим из печи 8.Таким образом, происходит снабжениепечей для химико-гермической обработки эндогазож, проходящим многократную. рециркуляци 1 о по маршруту "печь-генератор-печь", что обеспечивает уменьшение количества, углеводородов, идущих 1 э на выработкуэндогаза, за счет частичной или полной замены газовоздушнойсмеси эндогазом, постуйающим из печи.При этом, в связи с уменьшением коли.чества углеводородов, поступающих в О реторту Эндогенератора 4, уменьшаетсясажеобраэование в реторте, что обеспечивает увеличение срока службы реторты и катализатораэндогенератора 4,Использование предлагаемой системй фэ снабжения печей эндогазом снижаетпроизводственные затраты в химико.термической обработке эа счет экономиигазообразных углеводородов (природногогаза, пропаибутана, необходимых для ф приготовления эндогаза, и повышает срокслужбы катализатора и реторты эндогенератора, ориентировочно на 30%.Формула и э о б р е т е н и яСистема получения и распределенияэндогаза, содержащая последовательносоединеннйе трубопроводом смеситель 3с вентилем, компрессор, эндогеиератор,печь для химико-термической обработкии регулятор состава газа, о т л и ч а юш а я с я тем, что, с целью повышениякоэффициента использования эндогаза, 49срока службы катализатора и ретортыэндогенератора, она снабжена нуль-регулятором с вентилем, соединенным спечью для хймико-термической, обработ%ки и с комйрессором, иприбором для"измерения давления, соединенным с вентйлем-"нуль-регулятора и с вентилемсмесителя через исполнительный механизм.Источники информации, принятые вовнимание при экспертизе1."Авторское свидетельство СССРМе 18428,1, кл,С 212 М 74, 1963.2. Козловский,.И. С. Химико-сгермическая обработка шестерен. М., 1970, с, 91.. Лашкова Техред Л, Алферо кин ректор Г. Наза Подписноекомитета СССРи открытийРаушская наб., д. 4 Тираж 652 ИПИ Государственного по делам изобретений 035, Москва, Ж,2925/22 фили ППП Патент", г, Ужгород, ул. Проектная, 4
СмотретьЗаявка
2561100, 29.12.1977
ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ АВТОМОБИЛЬНОЙ ПРОМЫШЛЕННОСТИ
МЕЛЕШКИН ВАЛЕРИЙ ЛАЗАРЕВИЧ, КУЗНЕЦОВ ВИКТОР ВИКТОРОВИЧ, САМЧЕНКО ЕВГЕНИЙ АНАТОЛЬЕВИЧ
МПК / Метки
МПК: C21D 1/74
Метки: распределения, эндогаза
Опубликовано: 25.05.1979
Код ссылки
<a href="https://patents.su/3-663733-sistema-polucheniya-i-raspredeleniya-ehndogaza.html" target="_blank" rel="follow" title="База патентов СССР">Система получения и распределения эндогаза</a>
Предыдущий патент: Печь-ванна для термообработки
Следующий патент: Способ термоциклической обработки изделий из среднеуглеродистых сталей
Случайный патент: Система кондиционирования воздуха
