Раздвижная крыша здания и сооружения

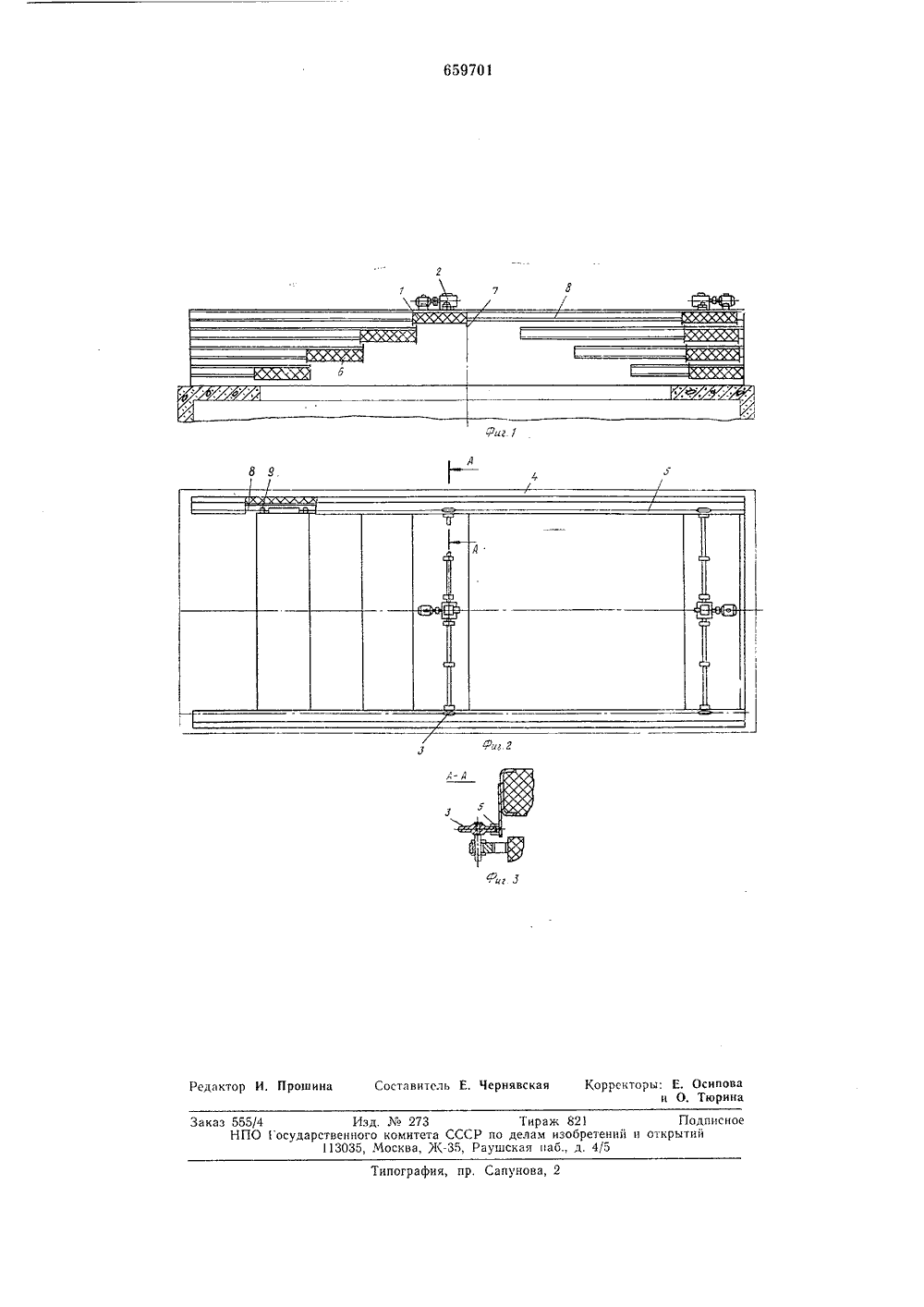

ц 659701 ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических(43) Опубликовано 30,04.79, Бюллетень16 1) М,1 4 В 716 Государственный комите овета Министров СССРо делам изобретений ДК 624,047,1//(72) Авторы изобретения Сорокин,ф 4) Изобретение относится к области строительства, в частности к перекрытиям различных помещений и может быть применено для механизации погрузочно-разгрузочных работ на крупных складах и в домостроительных комбинатах.Известны устройства для открывания и псрскрывания зданий вдвиженисм и выдвижением кровли, имеющие стены и кровло, разделсннуо радиальными лучами на секторы, которые выдвигаясь и вдвигаясь в стены открывают и закрывают часть здания, Каждый сектор кровли разделен па ступени, которые могут перемецаться, складываясь внахлест 11.Эти устройства применимы лишь для зданий, имеющих в плане форму многоугольника, Кроме того, закрывание и открывание секторной кровли трудно механизировать.Известна также раздвижная крыша, состоящая из прямоугольных панелей, часть которых неподвижна.Подвижные панели крыши, расположенные одна под другой внахлест, перемещаются по направляющим на катках с по. мощью канатной тяги, которая имеет по меньшей мере две точки приложения по ширине панели, связанные друг с другом уравнительным устройством. Колесов и Н, Т. Попова На вертикальных стенах здания закреплены направляющие для катков 2.Данное устройство является наиболееблизким к предложенному изобретению.Недостатком его является наличие неподвижных панелей, а также канатной тяги, применяемой для срсмсщения подвижных панелей, так как она ненадежна в работе, замает мого местусложЛет кост- О рукци ю.Цель пастоящсго изобретения - уроцспис конструкции и повышснис эксплуатациОнной нядсзкност раздвжОЙ крыт зда.ния и сооружения.Поставленная цель достигается тем, чтов раздвижной крыше здания и сооружения, включающей панели на катках, расположенные одна под другой внахлест, направляющие для катков, закрепленные на вертикальных стенах здания, и привод, панели снабжены на торцах упорами, а верхняя панель выполнена приводной, привод которой снабжен ведущим валом со звездочками на концах, входящими в зацепление с расположенными на вертикальных стснах здания звеньями неподвижных роликовых цепей.На фиг. 1ной крыши изображен общин вид раздвижздания и сооружения в разрезе;на фиг. 2 - то же, вид сверху; на фиг. 3 - разрез А - А на фиг. 2.Раздвижная крыша здания и сооружения состоит из верхней панели 1 с приводом 2 и звездочками 3, входящими в зацепление с расположенными на вертикальных стенах 4 здания звеньями неподвижных роликовых цепей 5, и нижних неприводных панелей 6,Приводная 1 и неприводные 6 панели снабжены на торцах упорами 7 и перемещаются по направляющим 8 на катках 9,Неподвижные роликовые цепи 5 натягиваются с помощью натяжных устройств, закрепленных на концах вертикальной стены 4 конструкции, одновременно служащей для поддержания роликовой цепи от провисания и для закрепления направляющих 8.Раздвижная крыша здания и сооружения работает следующим образом:звездочки 3, закрепленные на концах приводного вала 2, вращаясь, перекатываются по неподвижным роликовым цепям 5, закрепленным на вертикальных стенах проема здания 4, и сообщают поступательное движение приводной панели 1, которая перемещается по направляющим на роликах и с помощью упоров 7 увлекает за собой расположенную под ней непригодную панель 6, а та, в свою очередь, приводит в движение неприводную панель 6, находящуюся ниже и т. д,Каждую из половины раздвижной крыши здания и сооружения, имеющих приводную панель, можно остановить на любом нужном размере раскрытия или закрытия с пульта управления. В крайних положениях ход приводныхпанелей ограничивается конечными выключателями,Раздвижная крыша здания и сооружения5 в раскрытом состоянии занимает лишь площадь двух панелей, т. е, открывается почтидо самых стен, полностью освобождая проемдля монтажных, подъемно-транспортных идругих работ.1 о Расположение подъемно - транспортныхсредств над помещением позволяет сократить время на подъемно-транспортныс работы и более эффективно использовать помещение по площади и по объему,15Формула изобретен и яРаздвижная крыша здания и сооружения,включающая панели иа катках, расположенные одна под другой внахлест, направ 20 ляющие для катков, закрепленные на вертикальных стенах здания, и привод, о тл ич а ю щ а я с я тем, что, с целью упрощенияконструкции и повышения ее эксплуатационной надежности, панели снабжены на тор 25 цах упорами, а верхняя панель выполненаприводной, привод которой снабжен ведущим валом со звездочками на концах, входящими в зацепление с расположенными навертикальных стенах здания звеньями неЗО подвижных роликовых цепей.Источники информации,принятые во внимание при экспертизе1, Патент Японии Мо 41 - 10929, кл. 89 Л,опублик. 1966.2, Патент Германии Мэ 687732, кл. 37 а7/16, опублик, 1940.Типография, пр, Сапунова, 2 аказ 555/4 Изд. М 273 Тираж 821НПО Государственного комитета СССР по делам изобретений н113035, Москва, Ж, Раушская наб д. 4/5 Подписнокрытий
