Устройство для базирования и вращения колец подшипников качения

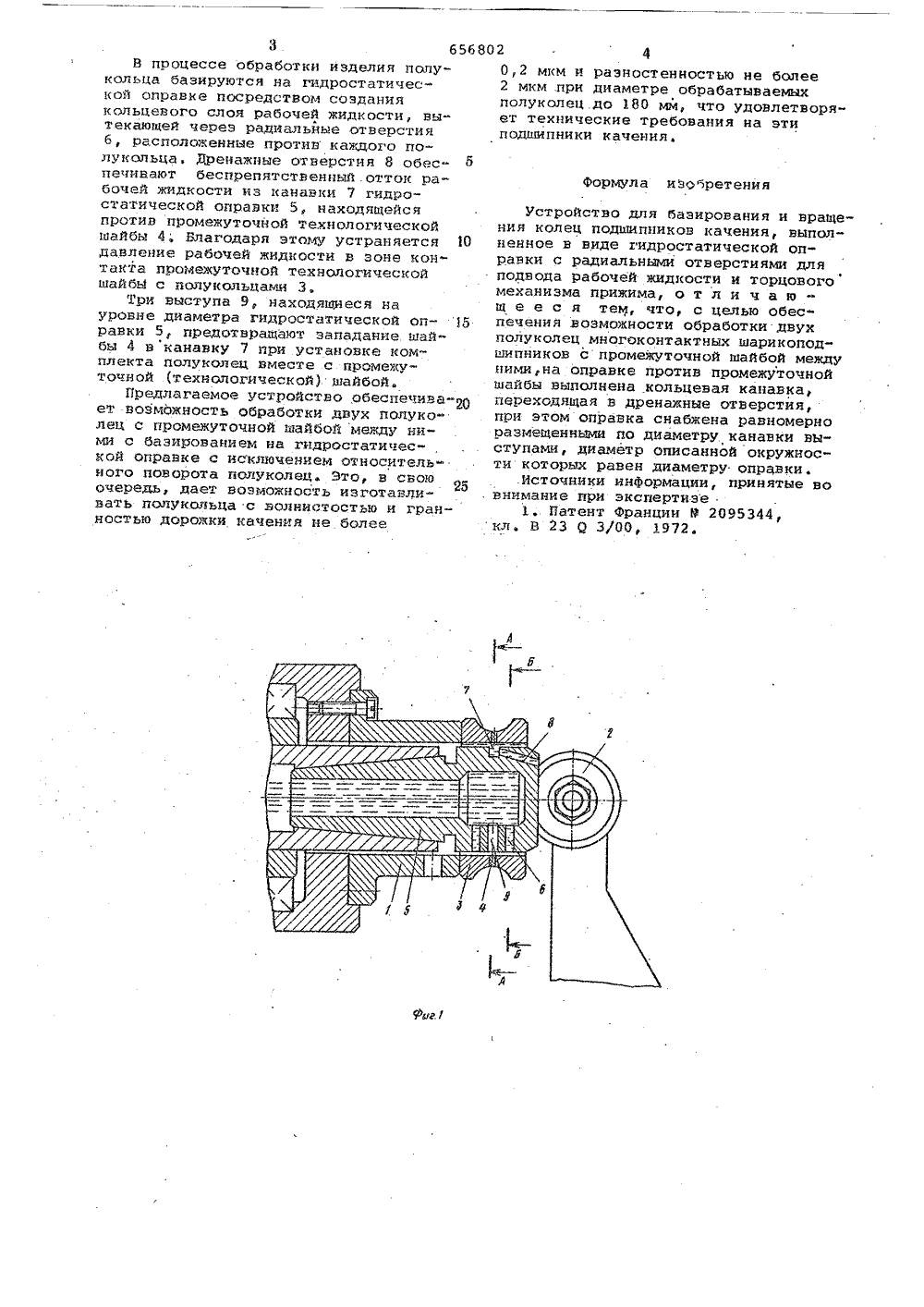

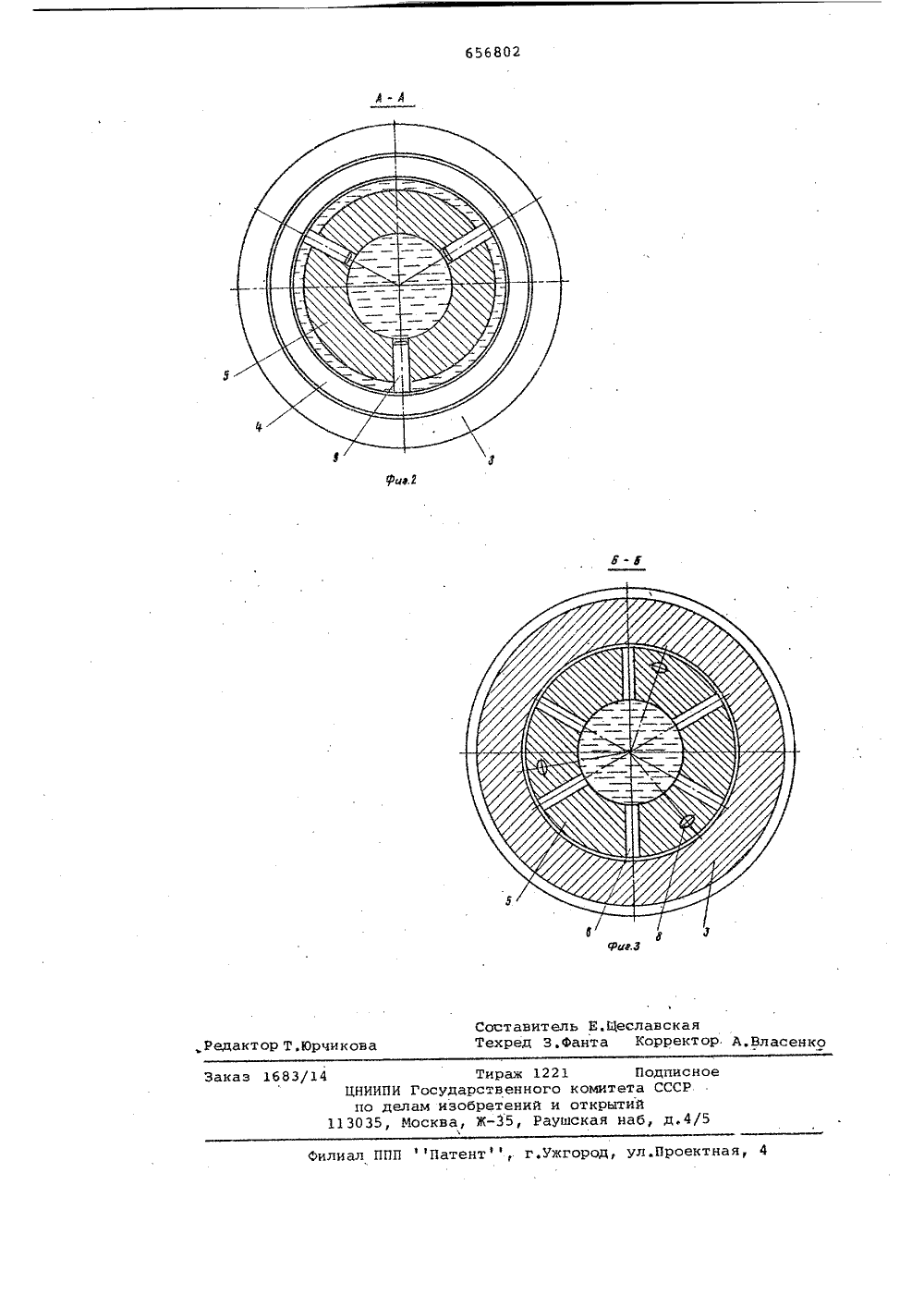

т1 ц 656802 ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(22) Заявлено 031077(21) 2540937/25-08 Союз Советскик Социалистичесиив Республик(51)М. Хл. В 23 Я 3/08 Государственный комитет СССР но делам изобретений и открытий(53) УДЫ 62-229. .329(088.8) Опубликовано 1504,79, 5 еллетень МоДвта опубликования описании 1504.79(54) УСТРОЙСТВО ДЛЯ БАЗИРОВАНИЯ И ВРАЩЕНИЯ КОЛЕЦ ПОДШИПНИКОВ КАЧЕНИЯИзобретение относится к области станк остроени я.Известно устройство для базирования и вращения колец подшипников качения, выполненное в виде гидростати 5 ческой оправки с радиальными отверстиями и торцового механизма прижима 1, Это устройство не обеспечивает возможность обработки двух полуколец ша О рикоподшипников с шайбой между ними.Укаэанный недостаток устраняется тем, что на оправке против шайбы выполнена кольцевая канавка, переходящая в дренажные отверстия, при этом оправка снабжена равномерно размещенными по диаметру канавки выступами, диаметр описанной окружности которых равен диаметру оправкиНа Фиг.1 изображено предлагаемое устройство в разрезе; на фиг.2 пока- зан разрез А-А на фиг.1; на Фиг.3 разрез Б-Б на фиг.1устройство содержит нращающийся патрон 1, к торцу которого прижато механизмом прижима 2 в виде днух роликов два полукольца 3 с промежуточной (технологической) шайбой 4 между ними. Кольца базируются на гидростатической оправке 5, н которую подается под давлением рабочая жидкость, В гидростатической оправке против каждого полукольца выполнены радиальные отверстия 6 для подвода рабочей жидкости в кольцевой зазор между полукольцами и гидростатической оправкой. Против шайбы 4 выполнена канавка 7, из которой берут начало дренажные отверстия 8, причем канавка разбита на три равные части выступами 9, находящимися на уровне диаметра гидростатической оправки 5. В данном случае ныс" тупы образованы штифтами, устанонленными с натягом в соответствующие отверстия, Дренажные отверстия выходят на свободный торец гидростатической оправки.Устройство работает следующим образом.Два полукольца 3 с промежуточной технологической шайбой 4, находящейся между ними, устанавливают на гидростатическую оправку 5 и поджимают механизмом прижима 2 к торцу неподвижного патрона 1, причем с точной относительной ориентацией двух полу- колец по технологическим рискам. Затем подают рабочую жидкость под давлением в гидростатическую оправку и приводят но вращение патрон,656 В процессе обработки изделия полукольца базируются на гидростатичес" кой оправке посредством создания кольцевого слои рабочей жидкости, вытекающей через радиальйые отверстия 6, расположенные против каждого полукольца. Дренажные отверстий 8 обес печинают беспрепятственный .отток рабочей жидкости из канавки 7 гидро- статической оправки 5, находящейся против промежуточйой технологической шайбы 4, Благодаря этому устраняется Ю давление рабочей жидкости в зоне контакта промежуточной технологической шайбь 1 с полукольцами ЗэТри выступа 9, находящиеся на уровне диаметра гидростатической оп ранки 5 р предотвращаают западание шай" бы 4 в канавку 7 при установке комплекта полуколец вместе с промежуточной (технологической) шайбой.Предлагаемое устройство,обеспечива"щ ет возможность обработки двух полуколец с промежуточной шайбой между ними с базированием на гндростатичес-, кой оправке с исключением относитель" ного поворота полуколец. Это, в свою очередь, дает возможность изготавЛивать полукольца с волнистостью и гранностью дорожки качения не более 802 - 40,2 мкм и разностенностью не более2 мкм .при диаметре обрабатываемыхполуколец до 180 мм, что удовлетворяет технические требования на этиподшипники качения. Формула изобретения Устройство для базирования и врацения колец подшипников качения, выполненное в виде гидростатической оправки с радиальньви отверстиями дляподвода рабочей жидкости и торцовогомеханизма прижима, о т л и ч а ющ е е с я тем, что, с целью обес"печения возможности обработки двухполуколец многоконтактных шарикоподшипников с промежуточной шайбой междуними,на оправке против промежуточнойшайбы выполнена кольцевая канавка,переходяцая в дренажные отверстия,при этом оправка снабжена равномерноразмещенными по диаметру канавки выступами, диаметр описанной окружности которых равен диаметру оправки .Источники инФормации, принятые вовнимание при экспертизе1, Патент Франции Р 2095344,кл. В 23 Я 3/00, 1972.656802 Составитель Е.ЦеславскаяТехред З.Фанта Корректор. А.Власе едактор Т икова аказ 1683/14 1130 ППП Патент, г.ужгород, ул.Проектная,Фил Тираж ПИ Государстве делам изобрете Москва, Ж1221 Подписноеого комитета СССРй и открытийРаушская наб, д,4/5
