Генератор тактовых сигналов

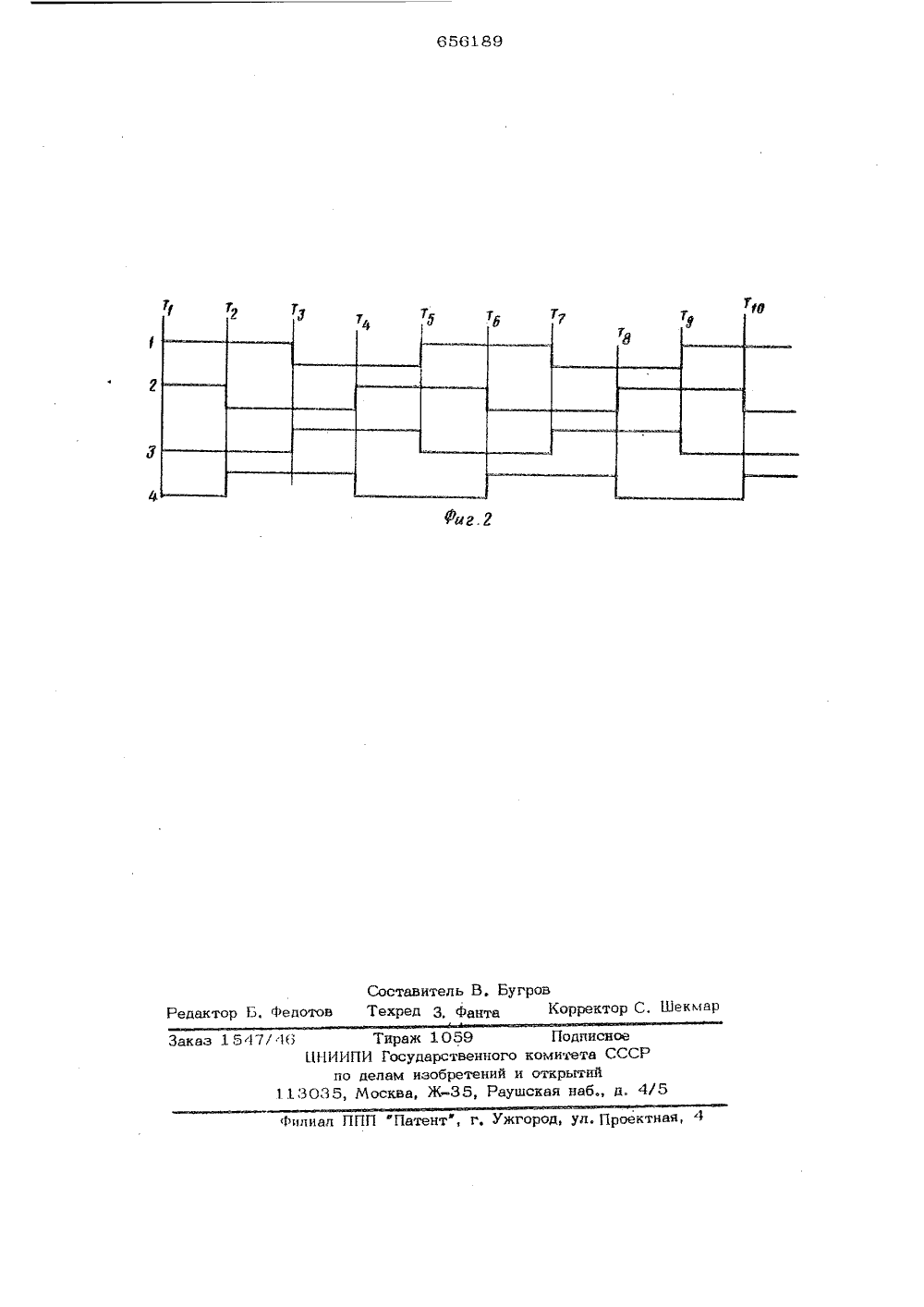

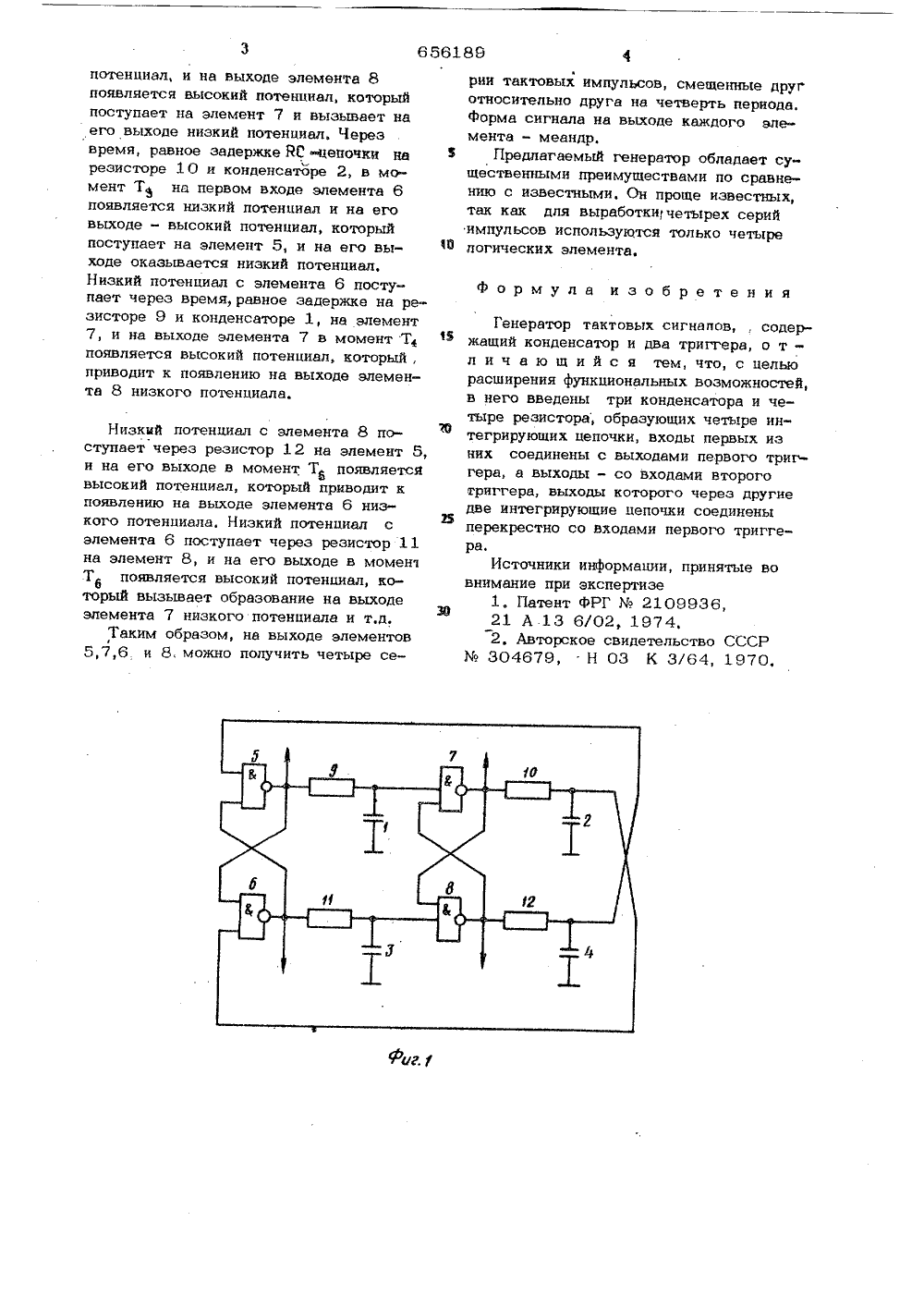

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДВТВДЬСТВУ Союз СоветскихСоциалистицесмихРеспублик 61) Дополнительное к авт. свидву М, КлН 03 К 3/64 Заявлено 29,03,77 (21) 2467758/18-21 с присоединением заявки(23) ПриоритетГосударственный номнтет СССР оо делам нэобретеннй н открытнй, Н. фойда и И. П. Смирно 1) Заявител 4) ГЕНЕРАТОР ТАКТОВЫХ СИГНАЛО На фиг, 1 приведена пма устройства; на фигграммы, поясняющиеГенератор содержит к ится к устройствам иной циф овой вычиринципиаль 2 - врем его работу,онденсаторы 1-4ементах 5,6,ементах 7,8,тактовых сигкие элементы,ггер на логиче ггер на логиче исторы 9-12, Устройство раб ом. тает следующим обПредположим в первоначальный момент времени Т устройство находилось в состоянии с высокими потенциалами на выходах элементов 5 и 7 и низкими потенциалами на выходах элементов 6 и 8,Низкий потенциал с элемента 6 поступает на первый вывод резистора 11, и конденсатор 3 начинает разряжаться. Через время (момент Т ), равное времени разряда конденсатора 3 до напряжения, достаточного для срабатывания элемента 8 (назовем данное время временем задержки КГ -цепочки), на входе элемента 8 оказывается низкий Изобретение относимпульсной и электро рслительной техники.Известны генераторыналов, содержащие логичесрезисторы, конденсаторы )Эти устройства сложны.Известны генераторы, содержащие кон денсатор и два триггера 2.Указанные устройства не позволяют учить на выходе четыре серии тактоимпульсов, смещенные друг относительно друга на четверть периода,,Для достижения указанной цели в устройство, содержащее конденсатор и два триггера, введены три конденсатора и четыре резистора, образующих четыре интегрирующих цепочки; входы первых из них соединены с выходами первого триггера, а выходы - со входами второго триггера, выходы которого через другие две интегрирующие цепочки соединены перекрестно со входами первого тригге- ра656189потенциал, и на выходе элемента 8появляется высокий потенциал, которыйпоступает на элемент 7 и вызывает наего выходе низкий потенциал. Черезвремя, равное задержке ЯС -цепочки нарезисторе 1 0 и конденсаторе 2, в момент Т на первом входе элемента 6появляется низкий потенциал и на еговыходе - высокий потенциал, которыйпоступает на элемент 5, и на его выходе оказывается низкий потенциал,Низкий потенциал с элемента 6 поступает через время, равное задержке на резисторе 9 и конденсаторе 1, на элемент7, и на выходе элемента 7 в момент Тпоявляется высокий потенциал, который,приводит к появлению на выходе элемента 8 низкого потенциала. Низкий потенциал с элемента 8 поступает через резистор 12 на элемент 5, и на его выходе в момент Т появляется высокий потенциал, который приводит к появлению на выходе элемента 6 низкого потенциала. Низкий потенциал с элемента 6 поступает через резистор 11 на элемент 8, и на его выходе в момент Т появляется высокий потенциал, который вызывает образование на выходе39 элемента 7 низкого потенциала и т.д.Таким образом, на выходе элементов 5,7,6 и 8, можно получить четыре серии тактовых импульсов, смещенные друг относительно друга на четверть периода. форма сигнала на выходе каждого элемента - меандр.Предлагаемый генератор обладает существенными преимуществами по сравнению с известными, Он проще известных, так как для выработкичетырех серий импульсов используются только четыре логических элемента.Формула изобретенияГенератор тактовых сигналов, . содержащий конденсатор и два триггера, о т -л и ч а ю щ и й с я тем, что, с цельюрасширения функциональных возможностей,в него введены три конденсатора и четыре резистора, образующих четыре интегрирующих цепочки, входы первых изних соединены с выходами первого тритгера, а выходы - со входами второготриггера, выходы которого через другиедве интегрирующие цепочки соединеныперекрестно со входами первого триггера.Источники информации, принятые вовнимание при экспертизе1, Патент ФРГ Ио 2109936,21 А 13 6/02, 1974,2, Авторское свидетельство СССРМо 304679, . Н 03 К 3/64, 1970,Составитель В, БугровРедактор Б, Федотов Техред 3 фанта Корректор С, ШекмарЗаказ 1 547/ 16 Тираж 1059 Подписное ЦНИИПИ Государственного комитета СССР но делам изобретений и открытий 113035, Москва, Ж, Раушскаи наб., д, 4/5 Филиал ППП Патентф, г, Ужгород, ул, Проектная, 4
