Устройство для автоматического контроля и регулировки состава, газа, содержания пыли в нем, степени его ионизации и т. п.

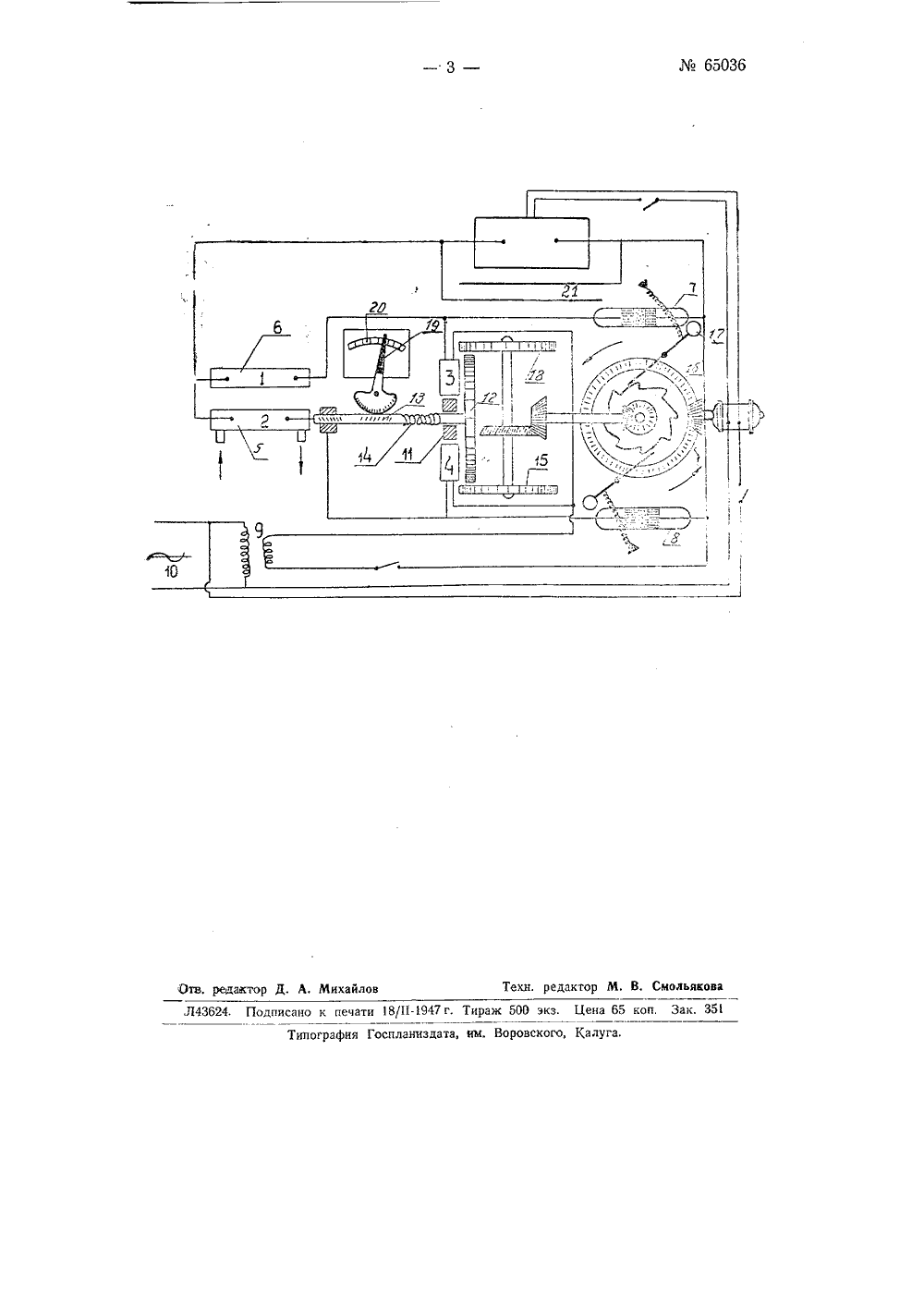

% 65036 СССР ОПИСАНИ БРЕТЕН И ЯУ СВИДЕТЕЛЬСТВУ ЗАВИСИМОМУ АВТОР УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО КОНТРОЛЯ ИГУЛИРОВКИ СОСТАВА ГАЗА, СОДЕРЖАНИЯ ПЫЛИ В НЕМ, СТЕПЕНИ ЕГО ИОНИЗАЦИИ и т, и,ноября 1939 года56011 от 3 же лица комхимпром звгуста 1945 го ионное авторское свидетельство на имя тог 2 марта 1939 года в Н Опубликовано 31е 22437 (30208 аявлено видоиз- матичеВ основном авторском свидетельстве56011 описано устройсгво для автоматического контроля и регулировки состава газа, содержания пыли в нем, степени его ионизации и т, л., состоящее из двух камер с помещенными в них электродами, причем одна из камер служит для наполнения газом - эталоном, а другая - исследуемым газом. С целью автоматического определения свойств газа, содержания в нем пыли или степени его ионизации производят измерение величины искрового промежутка с применением реагирующих на появление искры индикаторов, управляюших подвижным электродом, связанным с указательным или пишущим приспссоблениеу 1,Для автоматического регулирования контролируемого газа, при заданной величине искрового промежутка, в устройстве применен электромагнитный переключатель, управляемый фотоэлементами, и электродввгатель, передвигающийзаслонкуВ предлагаемом видоизмененном устройстве в качестве индикаторов, реагирующих на появление искры, применены когереры или т. п. приооры, вклоченные в цепь искровых промежутков и служащие для замыкания цепи электромагнитов, управляющих перемещением электродов.На чертеже изображено мененное устройство в схе скоп виде.Устройство снабжено двумя камерами 5 н 6 с помещенными в ких электродами. В качестве индикаторов, реагирующих на появление искры, служат когереры 7 и 8 или т. п. приборы. Последние включены в цепь искровых промежутков 1 и 2 и служат для замыкания цепи электромагнитов 3 и 4, управляюших перемещением электродов.Как уже описано в авторском свндетельстве56011, искра будет проскакивать в той из камер 5 или 6, где будет требоваться меньшее пробивное напряженне. Если, например, искра проскочила в камере 5, то, как известно, в цепи искрового промежутка появляется ток высокой частоты. Этот ток вследствие большого индукционного сопротивления не пройдет через электромагнит 4, а пройдет черезкогерер 8 и замкнет ток от трансформатора 9 и осветительной сети 10 в цепи электромагнита 4. Последний подтянет скользящий подтпипник 11, а с ним диск 12, насаженный на гвбкий вал, спаренный с микрометричеоким винтом 13 (гибкость валу придается спиральной пружиной 14). Диск 12,войдя в соприкосновение с вращающимся .диском 15, начнет вращаться в сторону увеличения расстояния между шариками разрядника до тех пор, пока искра не перейдет нз камеры 5 в камеру 6. Здесь искра через когерерзамкнет цепь тока электромагнита 3, последний оттянет и прижмет диск 12 к диску 18 и заставит вращаться микрометрический винт на сближение шариков разрядника. Таким образом воздействие искры на когереры 7 и 8, а последних на перевод образования искры во взаимного противоположные камеры, - будет стремиться удерживать шарики на расстояниями, близком к переходу образования искры из одной камеры в другую, , а это,расстояние и характеризуе г "остав газа. Следовательно, всякое изменение состава газа приводит и соответствующему перемещению червячного винта 13 и стрелки 19 иа шкале 20 указателя. Храповое колесо 16 через ударные молоточки 17 производит периодическое встряхивание и, следовательно, размыкание тока в когерерах. Поэтому, по мере прекращенвя искрения в даяной камере, прекращается и ток в электромагните.Кондецсатор 21 увеличивает мощность искры и уменьшает количество проскочивших искр.Предлагаемое устройство может указывать концентрацию газа в любых пределах точности, все будет зависеть от передаточного числа поставленной щестеренки. Стрелка указателя может быть любой длины, а под шкалу можно использовать все 360 окруженности в соответствии с возмохкностью движения стр.лки. Предмет изобретенияФорма выполнения устройства по авторскому свидетельству М 56011, отлцчающаяся тем, что в качестве ивдикаторов, реагирующих н появление искры в разряде, применены когереры 7, 8 или т, п. приборы, в,ключенные в цепь искровых промежутков 1, 2 и служащие для замыкания цепи электромагнитов 3, 4, управляющих перемещением электродов
