Устройство для крепления сигнализатора температуры внутри дейдвудной трубы

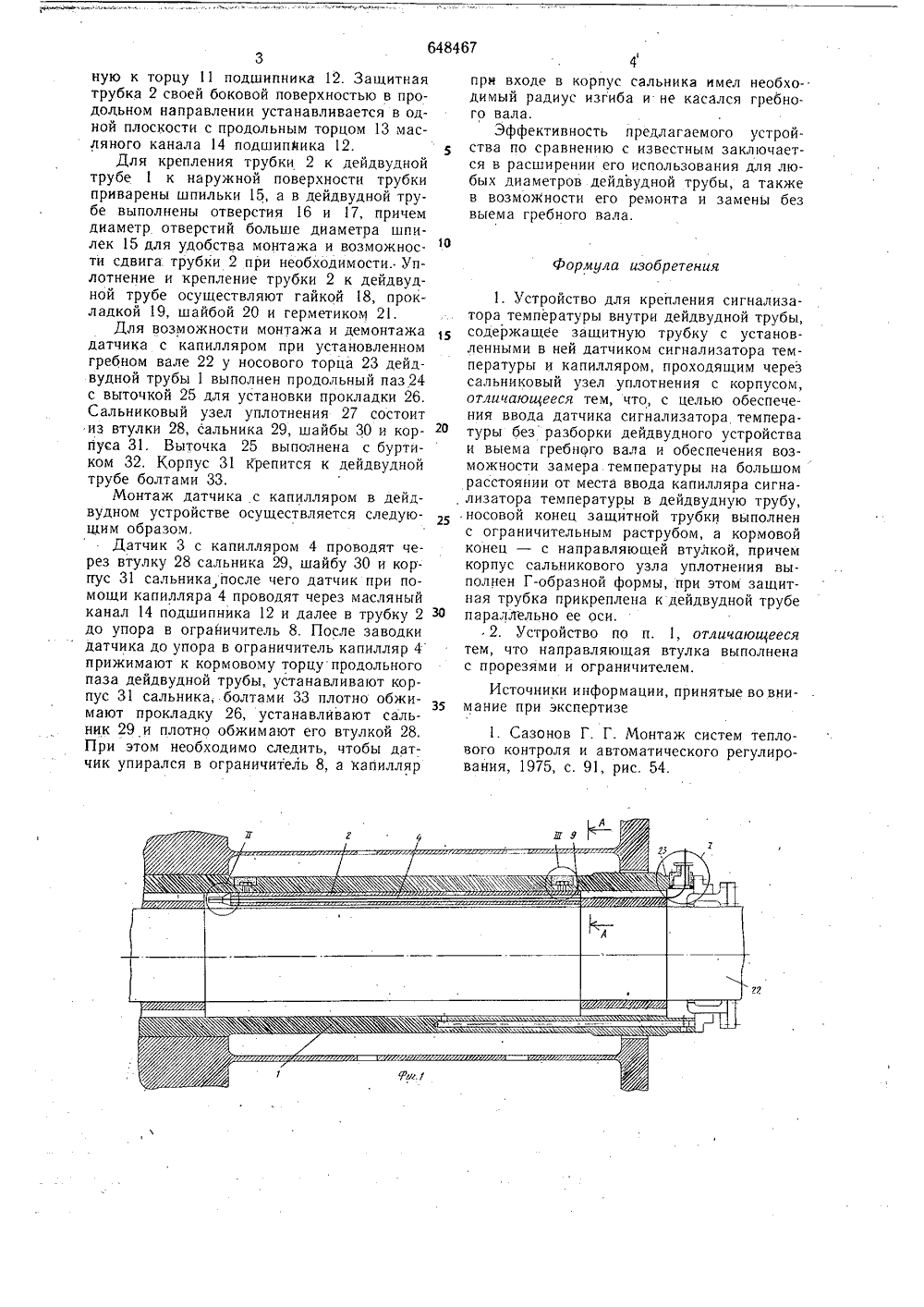

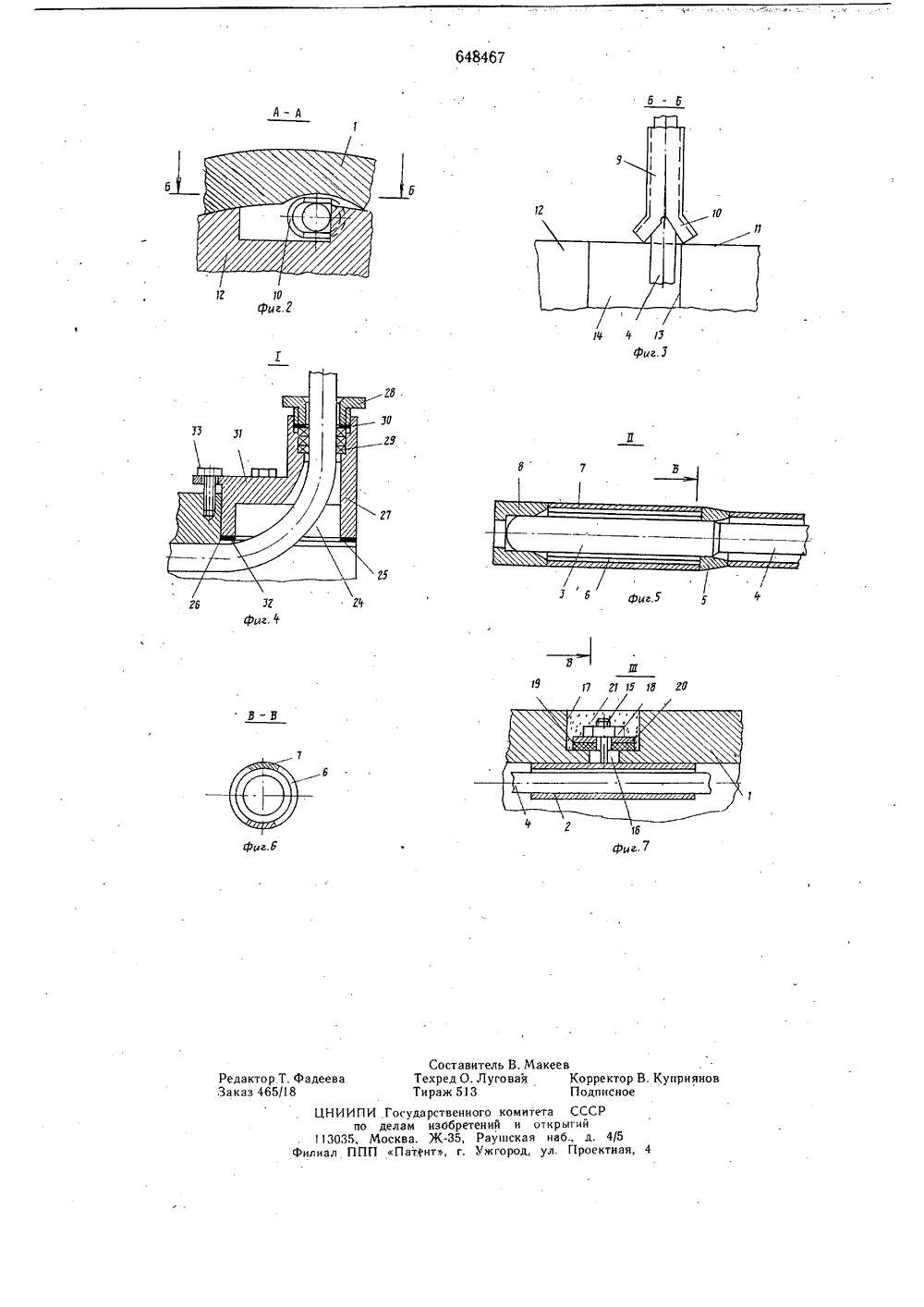

ОП ИСА ИЗОБРЕТ пфтеитнФ-ФФхническая .Фблифту в Союз СоветскихСоциалистическихРеспублик Н И ЕН ИЯ К АВТОРСКОМУ СВИДИТВДЬСТ(51 М, Кл. 63 Н 23/36 01 К 1/14 рисоединением заявки осударствениыи комитет СССР вв делам извбрвтеиий и аткритий(54) УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ СИГНАЛИЗАТОРА ТЕМПЕРАТУРЫ ВНУТРИ ДЕЙДВУДНОЙ ТРУБЫ зла упмы, ври к дейд/Изобретение относится к судостроению,Известно устройство для крепления сигнализатора температуры внутри дейдвудной трубы, содержащее защитную трубку сустановленными в ней датчиком сигнализатора температуры и капилляром, проходящим через сальниковый узел уплотнения скорпусом 11,Однако такое устройство невозможноустановить без разборки дейдвудного устройства и выема гребного вала, кроме того,оно не обеспечивает замера температурына большом расстоянии от места ввода капилляра сигнализатора температуры в дейдвудную трубу.Цель изобретения заключается в обеспечении ввода датчика сигнализатора температуры без разборки дейдвудного устройства и выема гребного вала и в обеспечениивозможности замера температуры на большом расстоянии от места ввода капиллярасигнализатора температуры в дейдвуднуютрубу,Для этого носовой конец защитной трубки выполнен с ограничительным раструбом,а кормовой конец - с направляющей втулкои, причем корпус сальникового у лотнения выполнен Г-образной фор этом защитная трубка прикреплена вудной трубе параллельно ее оси.Кроме того, направляющая втулка выполнена с прорезями и ограничителем.На фиг. 1 показано предлагаемое устройство, общий вид; на фиг. 2 дано сечение А - А на фиг. 1; на фиг, 3 - сечение Б - Б на фиг. 2; на фиг. 4 - узел 1 на фиг. 1; на фиг. 5 - узел 11 на фиг. 1; на фиг. 6 - сечение В - В на фиг. 5; на фиг, 7 - узел 111 на фиг. 1.Внутри дейдвудной трубы 1 установлена защитная трубка 2, в которой установлен сигнализатор температуры, состоящий из датчика 3 и капилляра 4. Кормовой конец защитной трубки 2 состоит из направляющей втулки 5, прорезей 6, планок 7 и ограничителя 8. Внутренние диаметры ограничителя 8 и втулки 5 выполнены по диаметру датчика 3 для исключения вибрации датчика и имеют конус для облегчения центровки датчика при его заводке. Носовой конец 9 защитной трубки 2 имеет направляющий раструб 10 и устанавливается вплот6484674при входе в корпус сальника имел необходимый радиус изгиба и не касался гребного вала.Эффективность предлагаемого устройства по сравнению с известным заключается в расширении его использования для любых диаметров дейдвудной трубы, а также в возможности его ремонта и замены без выема гребного вала. формула изобретения 3ную к торцу 11 подшипника 12, Защитная трубка 2 своей боковой поверхностью в продольном направлении устанавливается в одной плоскости с продольным торцом 13 масляного канала 14 подшипника 12.Для крепления трубки 2 к дейдвудной трубе 1 к наружной поверхности трубки приварены шпильки 15, а в дейдвудной трубе выполнены отверстия 16 и 17, причем диаметр отверстий больше диаметра шпилек 15 для удобства монтажа и возможности сдвига трубки 2 при необходимости. Уплотнение и крепление трубки 2 к дейдвудной трубе осуществляют гайкой 18, прокладкой 19, шайбой 20 и герметиком 21,Для возможности монтажа и демонтажа датчика с капилляром при установленном гребном вале 22 у носового торца 23 дейдвудной трубы 1 выполнен продольный паз 24 с выточкой 25 для установки прокладки 26. Сальниковый узел уплотнения 27 состоит из втулки 28, сальника 29, шайбы 30 и корпуса 31. Выточка 25 выполнена с буртиком 32. Корпус 31 крепится к дейдвудной трубе болтами 33.Монтаж датчика с капилляром в дейдвудном устройстве осуществляется следующим образом,Датчик 3 с капилляром 4 проводят через втулку 28 сальника 29, шайбу 30 и кор- пус 31 сальника, после чего датчик при помощи капилляра 4 проводят через масляный канал 14 подшипника 12 и далее в трубку 2 до упора в ограничитель 8. После заводки датчика до упора в ограничитель капилляр 4 прижимают к кормовому торцу продольного паза дейдвудной трубы, устанавливают корпус 31 сальника, болтами 33 плотно обжимают прокладку 26, устанавливают сальник 29 и плотно обжимают его втулкой 28. При этом необходимо следить, чтобы датчик упирался в ограничитель 8, а капилляр 1. Устройство для крепления сигнализатора температуры внутри дейдвудной трубы, содержащее защитную трубку с установленными в ней датчиком сигнализатора температуры и капилляром, проходящим через сальниковый узел уплотнения с корпусом, отличающееся тем, что, с целью обеспечения ввода датчика сигнализатора температуры без разборки дейдвудного устройства и выема гребного вала и обеспечения возможности замера температуры на большом расстоянии от места ввода капилляра сигна, лизатора температуры в дейдвудную трубу, 25 . носовой конец защитной трубки выполненс ограничительным раструбом, а кормовой конец - с направляющей втулкой, причем корпус сальникового узла уплотнения выполнен Г-образной формы, при этом защитная трубка прикреплена к дейдвудной трубе зО параллельно ее оси.2. Устройство по п. 1, отличающеесятем, что направляющая втулка выполнена с прорезями и ограничителем.Источники информации, принятые во вни мание при экспертизе 1. Сазонов Г, Г. Монтаж систем теплового контроля и автоматического регулирования, 1975, с. 91, рис. 54.648467 г 1 Ог иг. 7 фиг 5 Фиг в иг. 7 ставитель В.Макеевед О. Луговая Корректор ж 513 Подписное Тех Тир Редактор Т. Фа Заказ 4 б 5/18прияно ЦНИИПИ Государспо делам нз113035, Москва. Ж илиал ППП Патент енного комите бретений и о 35, Раушскаяг. Ужгород,17 г 11 1 В г а СССР крытий наб., д. 4/5 л. Проектна
