Устройство для определения плотности пульпы

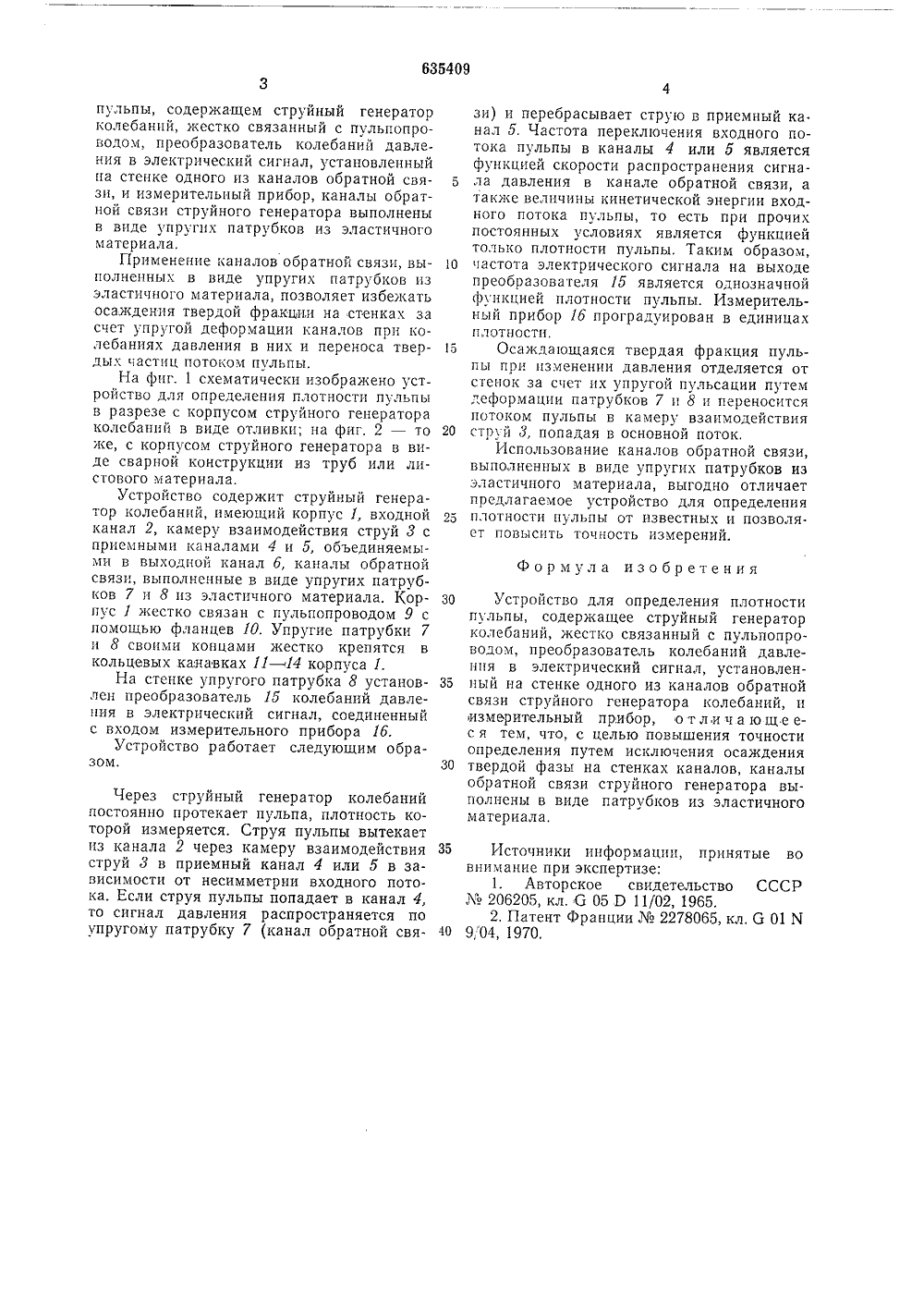

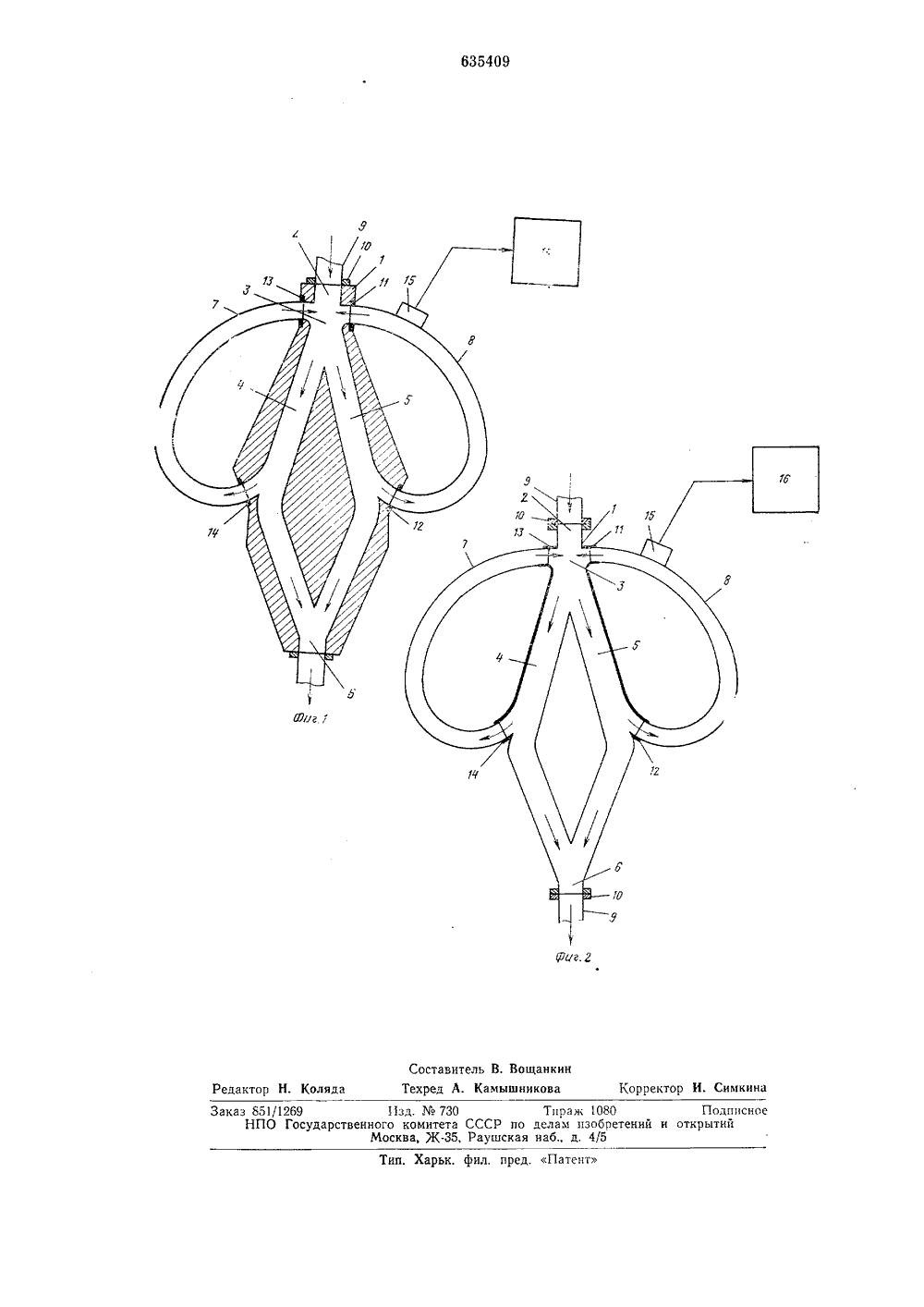

ОПИСАНИЕ ИЗОБРЕТЕН Ия К АВТОРСКОМУ СВИДЕТЕЛЬСТВУСоюз Соеетскнх Социалистических Республнк(45) Дата опубликования описания 30.11.78 о делам изобретений, А Г. Тюрин, Ни И.М. Ря рнов, Е. Т инов алы ральский ордена Трудового Красного Знамени олитехнический институт имени С. М. Кирова(54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ПЛОТНОСТИ ПУЛЬПЫИзобретение относится к приборам контроля плотности пульпы и может быть использовано в металлургической, нефтедобывающей, горной и других отраслях промышленности,Известно устройство для определения ирегулирования плотности жидких сред, суспензий и пульп 1. Устройство содержитструйные пневматические или гидравлические усилители, связанные с 1.1-образной 1трубкой или ке с гидростатическим датчиком и сложны по конструкции. Работа устройства основана на изменении уровня иличастоты колебаний уровня жидкости в чувствительном элементе при изменении плотности.Известно устройство для определения ирегулирования процентного отношения газов в смеси 2, содержащее в качествечувствительного элемента жидкостныйструйный генератор колебаний. Работа этого устройства основана на изменении частоты колебаний давления в чувствительномэлементе при изменении контролируемогопараметра.2Известное устройство содержит струйный генератор колебаний, жестко связанный с пульпопроводом, преобразователь колебания давлений в электрический сигнал,установленный на стенке одного из каналов обратной связи струйного генератора колебаний, и измерительный прибор.В связи с наличием в струйных генераторах колебаний каналов обратной связи, имеющих участки с очень малым углом наклона стенок относительно горизонтальной плоскости, и, как следствие, наличием достаточно высокой концентрации тверды.;. частиц около внешних стенок каналов обратной связи за счет нелинейного движения пульпы, известное устройство не может быть применено для определения плотности пульпы, так как ввиду лере- численных выше факторов возникают значительные дополнительные погрешности, а при длительной эксплуатации возможна и полная закупорка каналов обратной связи твердой фракцией. При осаждении твердой фракции пульпы на стенках каналов обратной связи (т. е, изменении их проходного сечения) дополнительные погрешности обусловлены изменением коэффициента обратной связи, а в конечном счете частоты колебаний давления при одной и той же плотности пульпы.Целью изобретения является повышение точности измерении плотности пульпы ь потоке.Указанная цстройстве дл ель достигается тем, что в я определения плотностипульпы, содержащем струйный генератор колебаний, жестко связанный с пульпопроводом, преобразователь колебании давления в электрический сигнал, установленный на стенке одного из каналов обратной свя- Б зи, и измерительный прибор, каналы обратной связи струйного генератора выполнены в виде упругих патрубков из эластичного материала.Применение каналов обратной связи, вы полненных в виде упругих патрубков из эластичного материала, позволяет избежать осаждения твердой фракции на стенках за счет упругой деформации каналов при колебаниях давления в них и переноса твер дых частиц потоком пульпы.На фиг. 1 схематически изображено устройство для определения плотности пульпы в разрезе с корпусом струйного генератора колебаний в виде отливки; на фиг, 2 - то 20 ке, с корпусом струйного генератора в виде сварной конструкции из труб или листового материала.Устройство содержит струйный генератор колебаний, имеющий корпус 1, входной 23 канал 2, камеру взаимодействия струй 8 с приемными каналами 4 и 5, объединяемыми в выходной канал б, каналы обратной связи, выполненные в виде упругих патрубков 7 и 8 пз эластичного материала. Кор пус 1 жестко связан с пульпопроводом 9 с помощью фланцев 10. Упругие патрубки 7 и 8 своими концами жестко крепятся в кольцевых канавках 11- 14 корпуса 1.На стенке упругого патрубка 8 установ лен преобразователь 15 колебаний давления в электрический сигнал, соединенный с входом измерительного прибора 1 б.Устройство работает следующим образом. 30 Через струйный генератор колебаний постоянно протекает пульпа, плотность которой измеряется. Струя пульпы вытекает из канала 2 через камеру взаимодействия 35 струй 3 в приемный канал 4 или 5 в зависимости от несимметрии входного потока. Если струя пульпы попадает в канал 4, то сигнал давления распространяется по упругому патрубку 7 (канал обратной свя зи) и перебрасывает струю в приемный ка нал 5. Частота переключения входного потока пульпы в каналы 4 или 5 является функцией скорости распространения сигнала давления в канале обратной связи, а также величины кинетической энергии входного потока пульпы, то есть при прочих постоянных условиях является функцией только плотности пульпы. Таким образом, частота электрического сигнала на выходе преобразователя 15 является однозначной функцией плотности пульпы. Измерительный прибор 1 б проградуирован в единицах плотности,Осаждающаяся твердая фракция пульпы при изменении давления отделяется от стенок за счет их упругой пульсации путем деформации патрубков 7 и 8 и переносится потоком пульпы в камеру взаимодействия струй 8, попадая в основной поток.Использование каналов обратной связи, выполненных в виде упругих патрубков из эластичного материала, выгодно отличает предлагаемое устройство для определения плотности пульпы от известных и позволя. ет повысить точность измерений.Формула изобретенияУстройство для определения плотности пульпы, содержащее струйный генератор колебаний, жестко связанный с пульпопроводом, преобразователь колебаний давления в электрический сигнал, установленный на стенке одного из каналов обратной связи струйного генератора колебаний, и измерительный прибор, о тл и ч а юще ес я тем, что, с целью повышения точности определения путем исключения осаждения твердой фазы на стенках каналов, каналы обратной связи струйного генератора выполнены в виде патрубков из эластичного материала.Источники информации, принятые вовнимание при экспертизе: 1. Авторское свидетельство СССР206205, кл. 6 05 Р Щ 02, 1965. 2, Патент Франции2278065, кл. й 01 Х 9,"04, 1970.635409 иг. 2 Составитель В, ВощанкинРедактор Н. Коляда Техред А. Камышникова Корректор И. Симк п. Харьк. фил. пред. Патент аказ 851/1269 11 зд.730 НПО Государственного комитета ССС Москва, Ж, Рау
