Сеточный микропроцессор
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

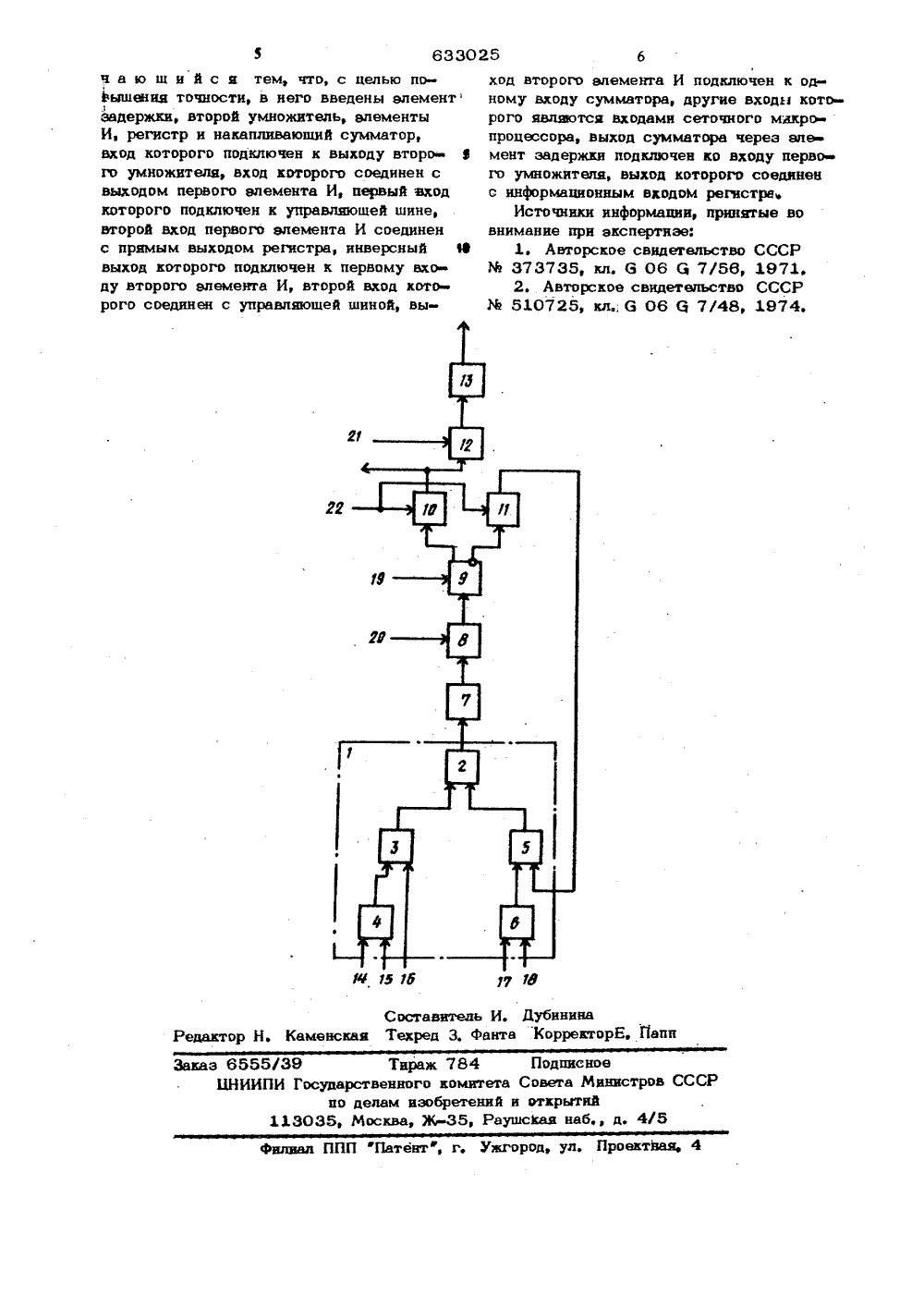

Союз Советсиик Социалистичвскик Республик) Заявлено 10.06,77 (21) 24 815/32 с присо ием заявкиГаеударстаеиимй камктет Совета Икикетров СССР аа девам изфбретеикй и еткрытиа) Опублик ) Дата оп ано 15,11,78,Бюллетень42 ДК 681.33(71) Заявитель электродинамики АН Укра нст 4 ЧНЫ Й МИКРОПРОЦЕССОР Изобретение относится к аналоговой вычислительной технике, в частности к электрическому моделированию.Известна модель сеточной области, пользуемая в устройству для решения зад тч теплопроводности 1, содержащая блок ввода, регистр, сумматор и блок ум ножен ия.Наиболее близким техническим ре нием к данному изобретению являетс точный микропроцессор 2)содержаши сумматор, первый умножитель, цифрово интегратор и инвертор.Известные устройства не обес ива необходимую точность.Цель изобретения - повышение точнос ти. шея сепеч ю Это достигается тем, что сеточный микропроцессор содержит элемент задер ки,второй умножитель элементы И регистр и накапливаюший сумматор, вход торого подключен к выходу второго умн жителя, вход которого соединен с выходом первого элемента И, первый вход к торого подключен к управляющей шине,рой вход первого элемента И соединен с прямым выходом регистра инверсный выход которого подключен к первому входу второго элемента И, второй вход которого соединен с управляющей шиной, выход второго элемента И подключен к одному входу сумматора, другие входы которого являются входами сеточного микропроцессора, выход сумматора через элемент задержки подключен ко входу первого умно- жители, выход которого соединен с информационным входом регистра,На чертеже показана блок-схема сеточного микропроцессора.Сеточный микропроцессор содержит сумматор 1 состоящий из двухвходовых комбинационных сумматоров 2-6, элемент 7 задержки первый умножитель 8, р гистр 9 (типа Р ) с прямым и инверсным выходами, элементы И 10 и 11,вто рой умножитель 12, накапливающий сумматор 13. Позициями 14-18 обозначены входы сеточного микропроцессора.Все связи на чертеже, обозначенные стрелками, многоразрядные, и соответст633025 77 Дубининаа КорректорЕ, П оста ватель ред 3, фаКаменска Тираж 784 Подписноеударственного комитета Совета Министроно делам изобретений и открытий5, Москва, Ж 35, Раушскаа наб., д. 4 6555(БНИИПИ илиал ППП "Патентф, г. Ужгород, ул. Проек ч а ю ш и й с а тем, что, с целью поЬышеюия точности, в него введены элемент.задержки, второй умножитель, элементыИ, регистр и накапливаюший сумматор,вход которого подключен к выходу второ 9го умножитела, вход которого соединен свыходом первого элемента И, первый аходкоторого подключен к управляющей шине,второй вход первого элемента И соединенс прямым выходом регистра, инверсныйвыход которого подключен к первому входу второго элемента И, второй вход которого соединен с управляюшей шиной, выход второго элемента И подключен к одному входу сумматора, другие входы которого явщеотса входами сеточного микро процессора, выход сумматора через эпе мент задержки подключен ко входу перво го умножителя, выход которого соединен с информационным вкодом регистрвИсточники информации, принятые во внимание при экспертизе:1. Авторское свидетельство СССР % 373735, кл. 6 06 6 7/56, 1971.2. Авторское свидетельство СССР И 510725, кл.; б 06 Я 7/48, 1974.
СмотретьЗаявка
2495042, 10.06.1977
ИНСТИТУТ ЭЛЕКТРОДИНАМИКИ АН УКРАИНСКОЙ ССР
ПУХОВ ГЕОРГИЙ ЕВГЕНЬЕВИЧ, СТЕПАНОВ АРКАДИЙ ЕВГЕНЬЕВИЧ, СКОРИК ВИКТОР НИКОЛАЕВИЧ, БАБОРДИН КОНСТАНТИН АЛЕКСАНДРОВИЧ
МПК / Метки
МПК: G06F 17/10
Метки: микропроцессор, сеточный
Опубликовано: 15.11.1978
