Шаблон для установления переменных углов закрепления иглиц крыла колхозных ветряных мельниц

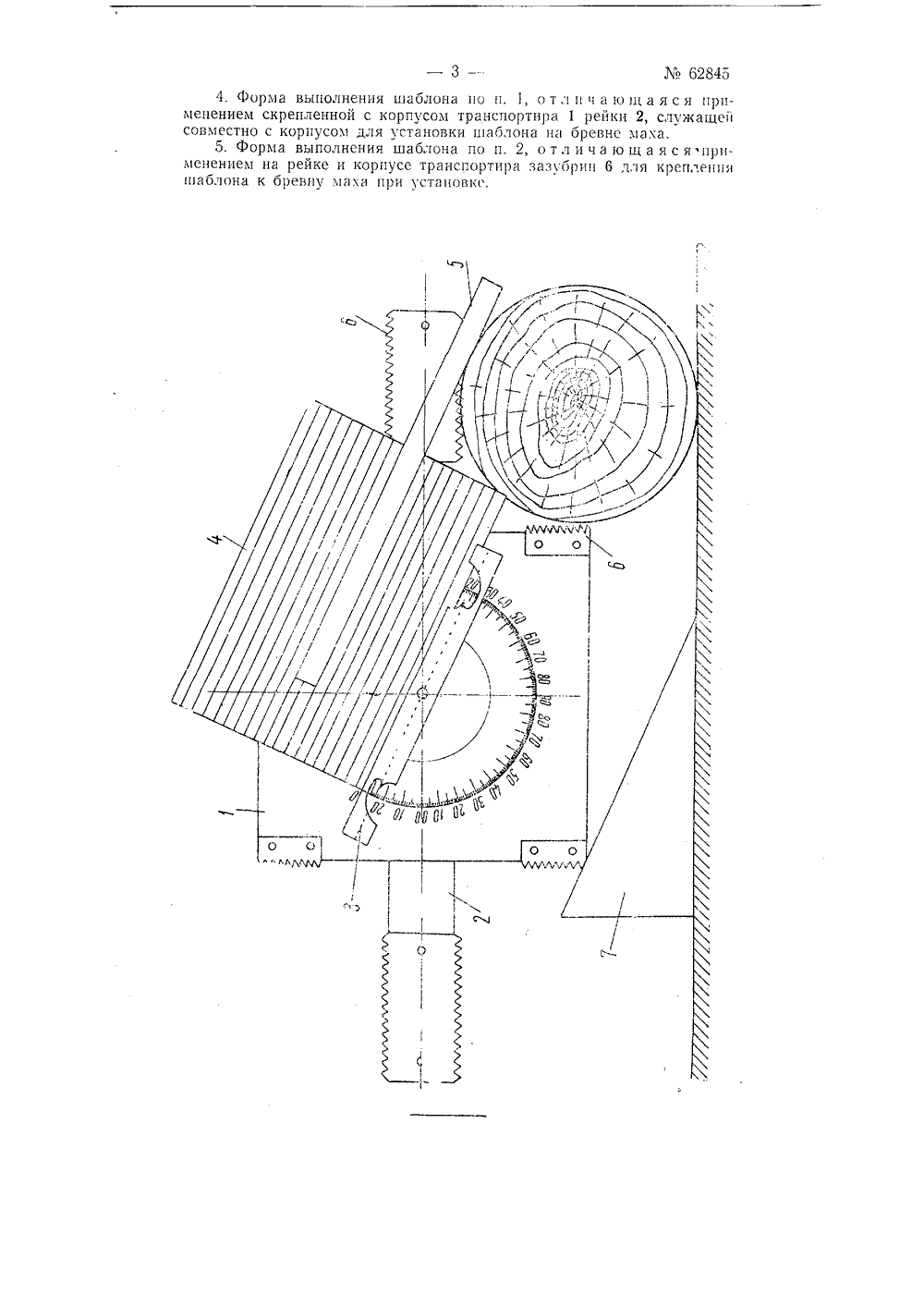

Юо 62845 Класс 42 Ь, 21 СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУт В 1 Ьй,;.;ЕННЫХ УГЛОВЛХОЗНЫХ Б Б Кажинскии БЛОН ДЛЯ УСТАНОВЛЕНИЯ ПЕРЕМ ЗАКРЕПЛЕНИЯ ИГЛИЦ КРЫЛА К ВЕТРЯНЫХ МЕЛЪНИЦаявлено 28 января 1942 г. за Мв 510 в Народный комиссариат земледелия СССР 0 июня 1943 года публикова заему лей д шаблона.ляет деревянная пластин спортир 1,В среди луги двух т оборотной с сто павшаяй части пластины, на ее лицевой стороне, изображены две анспортиров с нанесенными на них градусами углов, К ороне пластины 1 неподвижно прикреплена рейка 2, вывоими двумя концами из очертаний пластины. Известные приспособления для установки крыльев ветряных мельниц на правильный угол заклинивания на практике не применяются,так как они оказались трудновыполнимыми как по сложности своегоустройства, так и вследствие затруднений в колхозе с изготовлениемметаллических деталей.Предлагаемый шаблон для установления переменных угловкрепления иглиц крыла ветряных мельниц является простым по своустройству и способу применения, не содержит металлических дета.и вполне доступный для изготовления на местах.Отличительная особенность шаблона состоит в том, что, с цельюориентировки направления площадки или сверления под иглицу воревне маха, применен транспортир с поворотным около его центращитком, используемым для установки свободной линейки.Щиток выполнен вставным в долевые пазы продольных гранейлинейки, поворотной около центра транспортира.С целью облегчения установки свободной линейки, применены нащитке параллельные линии. Рейка скреплена с корпусом транспортера и служит совместно с корпусом для установки шаблона на бревнемаха. Для крепления шаблона к брегну маха при установке имеютсяпа рейке и корпусе зазубрины,На чертеже изображен общий вОсновную часть шаблона состав62845Средняя линия (ось) рейки должна совпадать с ю левой линией транспортиров.В центре пластины имеется ось, На эту ось своим центральным отверстием надевается поворотная линейка 3, Эта линия по обеим продольным граням имеет долевые пазы. Кроме того, в тех местах, где линейка приходится над дугой транспортира, сделаны вырезы таким образом, чтобы можно было прочесть всличину угла, под которым установилась линейка. Поворот линейки 3 должен быть не свободным,В долевой паз поворотной линейки вставляют его широкой стороной деревянный щиток 4 с нанесенными на его обеих сторонах толстыми черными линиями, параллельными широкой стороне щитка 4.К одной из линий щитка 4 прикладывают свободную линейку 5 так, чтобы эта линейка касалась маха. В этом положении линейка 5 будет показывать направление для иглицы.Для пользования шаблоном лежащее на земле бревно маха укрепляют так, чтобы оно было неподвижным.К тому месту маха, где приходится первая иглица, приставляют шаблон так, чтобы его неподвижная рейка 2 легла на мах и была в горизонтальном положении, а боковой стороной транспортира 1 шаблон прикасался к боку маха. Для того чтобы в этом положении шаб. лон держался устойчиво, к нему приделаны металлические пластинки с зазубринами 6. Под нижнюю грань шаблона подставляют деревянный клин 7.После того, как шаблон прикреплен к маху и его рейка приведена в горизонтальное положение, отклоняют поворотную линейку 3 на нужный угол заклинения иглицы, В верхний паз этой линейки вставляют щиток 4 (его широкой стороной). К щитку 4 прикладывают свободнуо линейку 5 вдоль такой параллельной линии щитка 4, которая приходится точно по касательной к окружности поперечного сечения маха. В таком положении линейку 5 можно временно прикрепить к маху н начать стесывать площадку для укрепления иглицы на маху.Если же иглица должна проходить через отверстие, продолбленное в маху, тогда щиток 4 вставляют не в верхний, а в нижний паз линейки 3, а линейку 5 прикладывают вдоль такой параллельной линии, которая приходится против центра маха. В этом положении линейку 5 временно закрепляют. Вдоль линейки 5 направляют сверло, которым и просверливают отверстие для последующего продалбливания гнезда игл ицы,Зазубрины делают на обоих концах рейки 2 и на обоих боках шаблона для того, чтобы можно было приставлять шаблон любой стороной к маху.Предмет изобретения1. Шаблон для установления переменных углов закрепления иглиц крыла колхозных ветряных мельниц, отл ича ю щи й ся тем, что, с целью ориентировки направления площадки или сверления под иглицу в бревне маха, применен транспортир с поворотным около его центра щитком, используемым для установки свободной линейки.2. Форма выполнения шаблона по и. 1, отл и ч а ю щ а я с я тем, что щиток 4 выголнен вставным в долевые пазы продольных граней линейки 3, поворотной около центра транспортира.3. Форма выполнения шаблона по пп, 1 - 2, о т л и ч а ю щ а я с я применением на щитке параллельных линий, с целью облегчения установки свободной линейки.628454. Форма выполнения шаблона по и, 1, о т л и ч а ю щ а я с я применением скрепленной с корпусом транспортира 1 рейки 2, служащей совместно с корпусом для установки цпаблона на бревне мака.5. Форма выполнения шаблона по п. 2, отл и ча ю щ а я с яприменением на рейке и корпусе транспортира аазубрпц 6 лля крепления шаблона к бревну мака при установке.
