Устройство для считывания микрофильмов

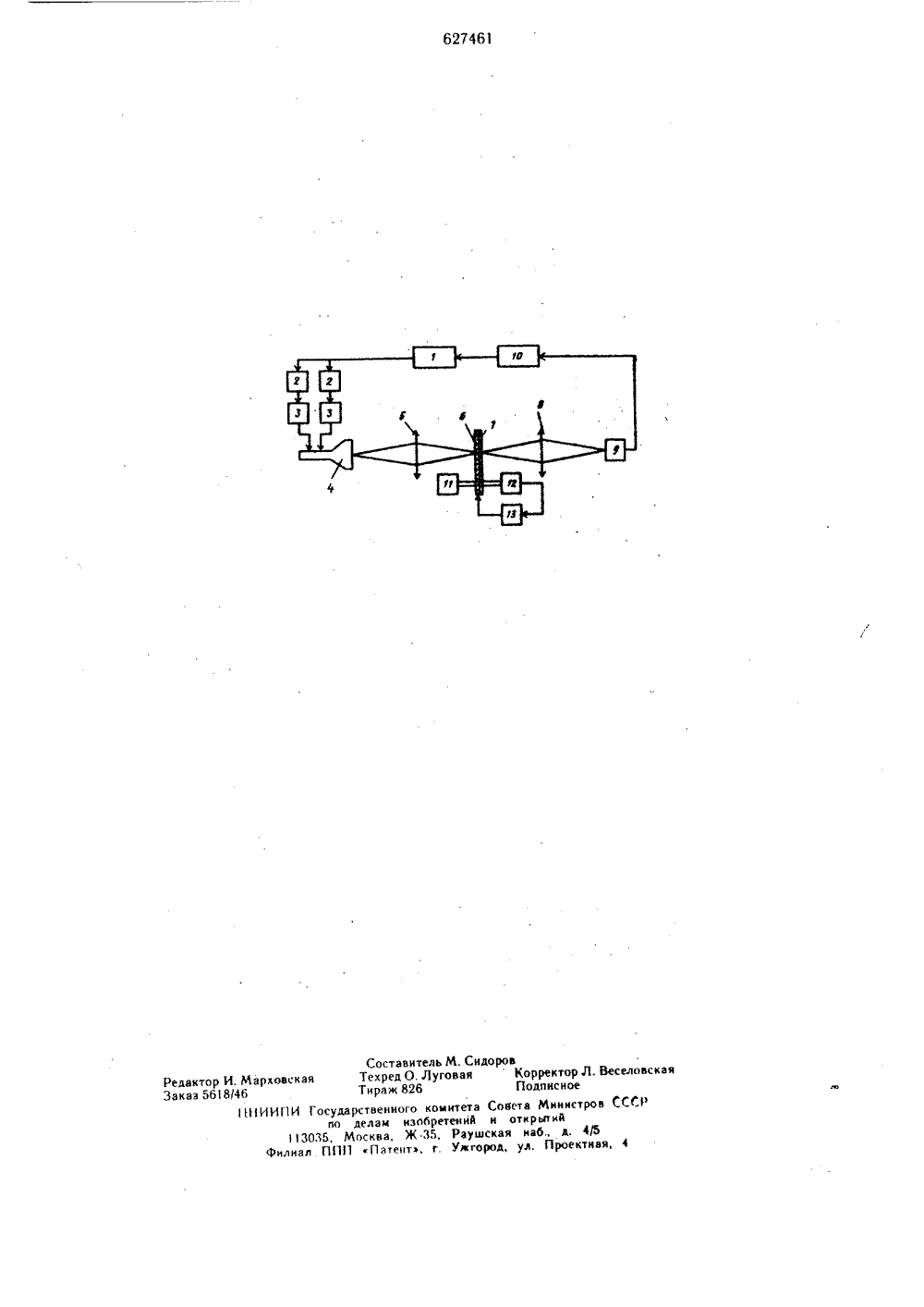

ОП И ИЕ ИЗОБРЕТЕН ИЯ Союз СоветскихСоциалистическихРеспублик627461 К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 61) Дополнительное к авт. свид-ву(43) Опубликовано К О 06 К 7/14С 06 К 17/00 осударственный комитетСовета Министров СССРоо делам изобретенийи открытнйта опубликования описания В, о Э. М) Авторы изобретен Н, А. Ярмош Ишутинов, В. К и А. Г, Сиваков елорусской ССР 1) Заявитель нститут технической кибернетики(54) УСТРОЙСТВО ДЛЯ СЧИТЫВАНИЯ М ИЛ Целью изобретения является повышениедостоверности считывания устройства длясчитывания микрофильмов,Цель достигается тем, что устройстводля считывания микрофильмов содержит оп 5 тический транспарант с переменной плотностью, источник света, дополнительные фотоприемник и усилитель, причем источниксвета оптически связан с фотоприемником,подключенным через усилитель к оптическому транспаранту с переменной плотностью,который установлен в плоскости микрофильма между первым и вторым коллиматорами.Изобретение поясняется чертежом.Устройство для считывания микрофильмов содержит блок 1 обработки данных,выход которого через цифроаналоговые преобразователи 2, а также через усилители 3подключен к электроннолучевому индикатору 4, который оптически последовательносвязан через первый коллиматор 5, оптиО ческий транспарант 6 с переменной плотностью, считываемый микрофильм 7 и второй коллиматор 8 с блоком 9 фотоприемников, который подключен к аналого-цифровому преобразователю 10. цформацио может быт и об аботк Изобретение относится к иццо-вычислительной технике и ь использовано для считывания р и информации с микрофильмов.Известно устройство для считывания информации с микрофильмов, которое содержит электроннолучевой индикатор, соединенный через усилители с цифроаналоговыми преобразователями и оптически связанный с блоком фотоприемников 1.Наиболее близким по технической сущности к изобретению является устройство, содержащее электроннолучевой индикатор, оптически связанный через последовательно установленные первый и второй коллиматоры с блоком фотоприемников, подключенным к аналого-цифровому преобразователю, соединенному с блоком обработки данных, подключенным через последовательно соединенные цифроаналоговые преобразователи и усилители к электроннолучевому индикатору 2. характерна тывация инеской плотОднако для этих устройст недостаточная достоверность с формации при различной опт ности микрофильмов. Ероховец, В. П. МарченкКроме. того устройство содержит источник 11 света, оптически связанный с допол нительным фотоприемником 2, который подключен через дополнительный усилитель 3 к оптическому транспаранту 8 с переменной3 плотностью, а выход аналого-цифрового преобразователя 10 соединен со входом блока 1 обработки данных.Устройство для считывания информации микрофильмов работает следующим образом.Перед началом сканирования информационного поля микрофильма 7 световой поток от источника 1 света проходит через оптический транспарант 6, контрольное поле микрофильма 7 н попадает на дополнитель ный фотоприемник 12,Таким образом в устройстве осуществляется операция фотометрического измерения суммарного коэффициента пропускания оптического транспаранта 6 и считываемого микрофильма 7.Если оптическая плотность транспаранта 6 и микрофильма 7 соответствует некоторой эталонной величине, т. е. преобразованный электрический сигнал на выходе дополнительного фотоприемника 12 равен базо вому напряжению дополнительного усилителя 13, то напряжение на выходе усилителя 13 не изменяется, а,следовательнои коэффициент пропускания оптического транспаранта 6 не изменяется., Через фиксированный отрезок времени, ЗО необходимый для выполнения операции фотометрирования, начинается сканирование информационного поля микрофильма 7, при котором для вывода луча электроннолучевого индикатора 4 в заданное положениена микрофильме 7 из блока 1,обработки данных выдаются коды положения луча по координатам Х и У. Последние.с помощью цифроаналоговых преобразователей 2 и усилителей преобразуются в пропорциональные аналоговые сигналы, которые воздействуют 40 на систему отклонения электроннолучевого индикатора 4.Изображение светового пятна на выходе электроннолучевого и иди катора 4 .первым коллиматором переносится в плоскость микрофильма 7 и через второй коллиматор 8 -45 на вход блока 9 фотоприемников. Оптический, сигнал, преобразованный блоком 9 фотоприемников, и аналоговый электрический сигнал кодируются с помощью аналогоцифрового преобразователя О и поступают для дальнейшей переработки в блок 1 обработки данных. При смене микрофильма 7 вновь выполняется операция фотометрирования. Если оптическая плотность микрофильма 7 изменяется, например уменьшается, то напряжение с выхода дополнительного фотоприемника 12 увеличивается по сравнению с базовым напряжением.В соответствии с этим изменением на выходе дополнительного усилителя 13 напряжение возрастает для уменьшения коэффициента пропускания оптического транспа. ранта 6 до величины, когда суммарная оптическая плотность оптического транспаран. та 6 и микрофильма 7 будут соответствовать эталонной величине. При увеличении же оптической плотности считываемого микрофильма 7 в устройстве происходит обратный процесс; обеспечивая тем самым стабильность амплитудной характеристики канала считывания.Сам .оптический транспарант б может быть выполнен, например на жидких кристаллах.формула изобретенияУстройство для считывания микрофильмов, содержащее электроннолучевой инди. катор, оптически связанный через последовательно установленные первый и второй коллиматоры с блоком фотоприемников,. подключенным к аналого-цифровому преобразователю, соединенному с блоком обработки данных, подключенным через последовательно соедииенные цифроаналоговые преобразователи и усилители к электроннолучевому индикатору, отличающееся тем, что, с целью повышения достоверности считывания, устройство содержит оптический транспарант с переменной плотностью, источник света, дополнительные фотоприемник и усилитель, причем источник света оптически связан с фотоприемником, подключенным через усилитель к оптическому транспаранту с переменной плотностью, который установлен в плоскости микрофильма между первым и вторым коллиматорами,Источники информации, принятые во вни. мание при экспертизе:1. Когалевскнй В, А. и др. Цифровая следящая система читающего автомата. Автоматика и приборостроение, 960,.2, Гришин М. П. и др. Автоматический ввод и обработка фотографических изображений на ЭВМ. М., 1976, с. 78.Составитель М. Сидоров Редактор И. Марловская Техред О. ЛуговаяКорректор Л. Веселовская Заказ 558/4 б Тираж 826 Подписное 11 ИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытиЯ3035, Москва, Ж 35. Раушская иаб., д. 4/5 Филиал ППП Патенть, г. Ужгород, ул. Проектная, 4
