Устройство для изготовления листов из полимерных материалов

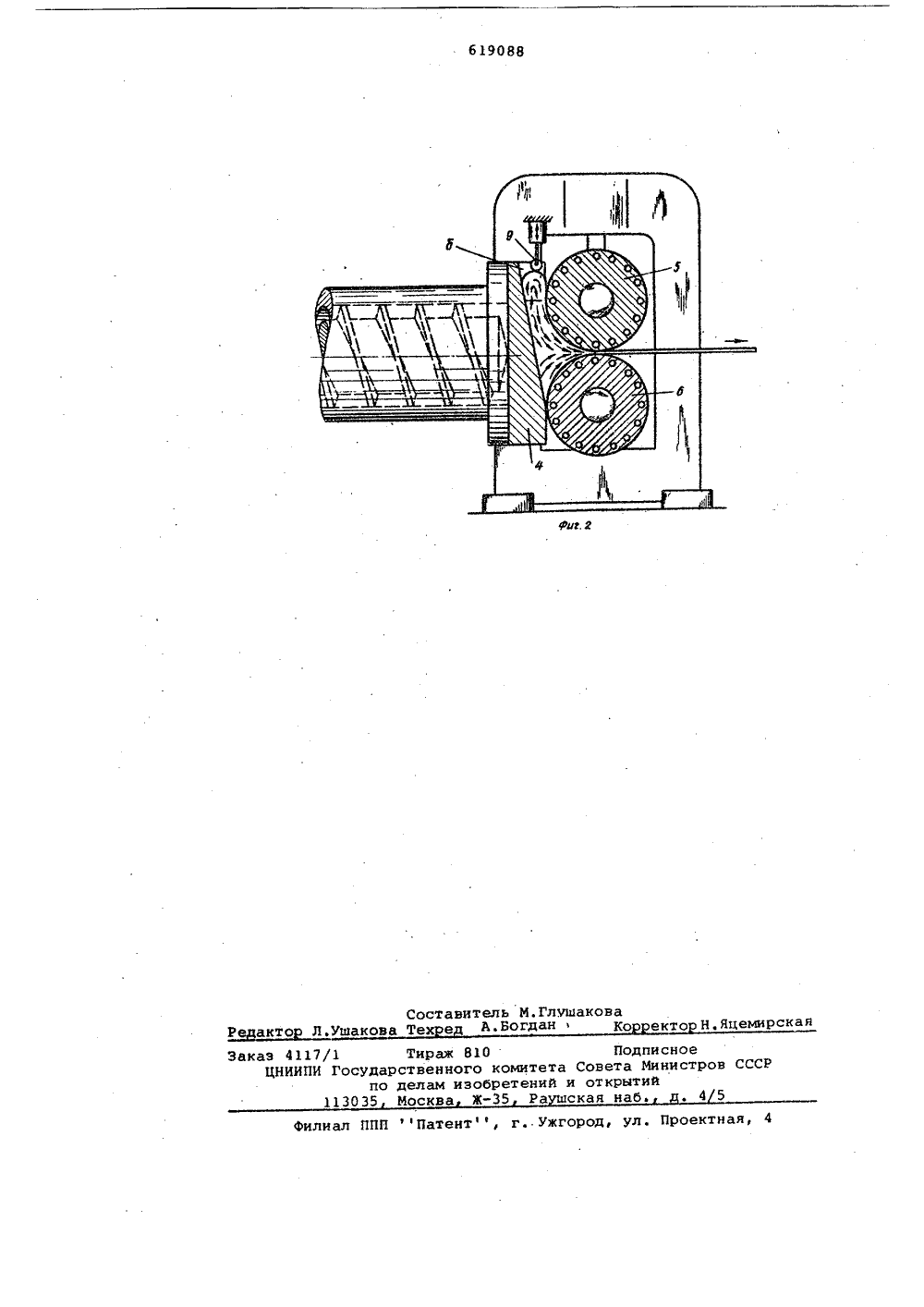

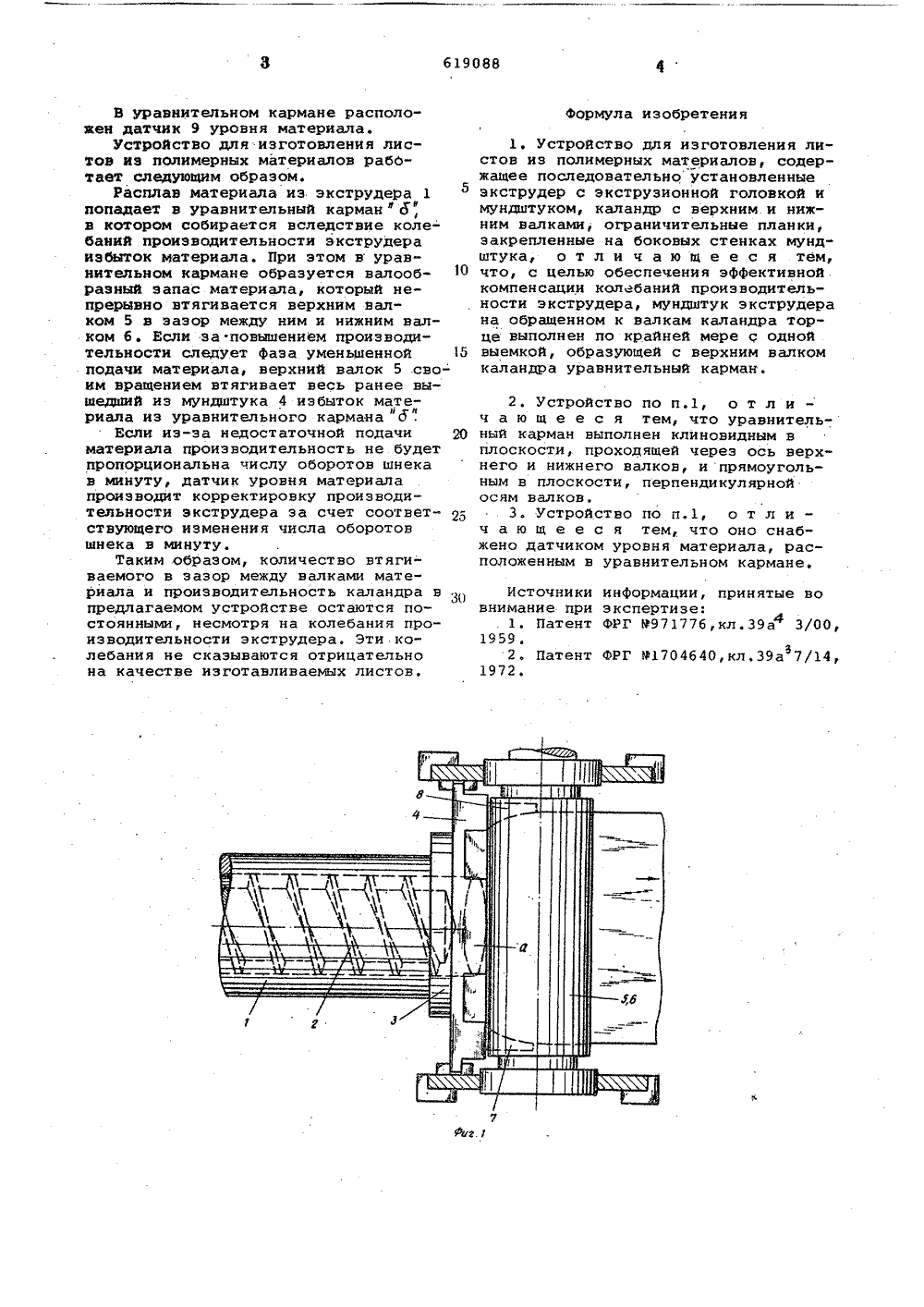

(23) Приоритет (3) Р 2458614. йеударатаве 9 аветаСеввта 34 еевтрев СВРв дваи юмброва 1в втщетая РГ ДК78.057,3(45) Дата опубликования описания 030778 Иностранец АдольФ Зейдеи Иностранная Фирма ффВернер унд ПфлейдерерДЛЯ ИЗГОТОВЛЕНИЯ ЛИСЛИМЕРНЫХ МАТЕРИАЛОВ Указанная цель достигается тем,что мундштук зкструдера на обращеннок валкам каландра торце выполнен локрайней мере с одной выемкой, образующей с верхним валком каландра уранительный карман, кроме того, уравнительный карман выполнен клиновиднымв плоскости, проходящей через осьверхнего н нижнего валков, и прямоугольным в плоскости, перпендикулярной осям валков, устройство снабженодатчиком уровня материала, расположенным в уравнительном кармане.На Фиг. 1 изображено предлагаемоеустройство, общий вид; на Фнг. 2 -то же, вид сверху.Устройство для изготовления листов содержит экструдер 1 со шнеком 2экструэионную головку 3, мундштук 4,каландр с верхним 5 и нижним 6 валкаьа, ограничительные планки 7, 8,закрепленные на боковых стенках мундштука 4,Мундштук вып 5 образующей с ве тельный карман клиновидным в пл через ось верхи ков и прямоугол 80 ,пендикулярной оия - обеспечениенсации колебанийи экструдера,ерИзобретение относится к устройствам для производстваполимерных материалов.Известно устройство для изготовления листов иэ полимерных материалов, содержащее экструдер с экструзионной головкой, мундштук, каландр идатчики для управления машиной в зависимости от производительности (1 .Недостатком устройства являетсяневозможность обеспечения равномерного хода экструдера и каландра, невысокая производительность.Известно и другое устройство дляизготовления листов иэ полимерныхматериалов, содержащее последовательно установленные экструдер с экструзионной головкой и мундштуком, калаидр с верхним и нижним валками, ограничительные планки, закрепленныена боковых стенках мундштука 2,Это устройство наиболее близкоек предлагаемому по технической сущности и достигаемому результату,Недостатком устройства являетсяневысокая производительность экструдера,Цель изобретенэффвктивной компеароизводительност олнен с выемкой "а, хним валком 5 уравнид ", выполненный оскости, проходящей го 5 и нижнего 6 валким в плоскости, п ям валков.В уравнительном кармане расположен датчик 9 уровня материала.Устройство для изготовления листов иэ полимерных материалов работает следующим образом.Расплав материала иэ экструдера 1 попадает в уравнительный карман ф о ", в котором собирается вследствие коле- баний производительности зкструдера избыток материала. При этом в уравнительном кармане образуется валооб разный запас материала, который непрерывно втягивается верхним валком 5 в зазор между ним и нижним валком б. Если за повышением производительности следует фаза уменьшенной 15 подачи материала, верхний валок 5 .сво- им вращением втягивает весь ранее вышедший из мундштука 4 избыток матеМ й риала из уравнительного кармана д .Если иэ-эа недостаточной подачи 20 материала производительность не будет пропорциональна числу оборотов шнека в минуту, датчик уровня материала производит корректировку производительности экструдера за счет соответствующего изменения числа оборотов шнека в минуту.Таким образом, количество втягиваемого в зазор между валками материала и производительность каландра в предлагаемом устройстве остаются постоянными, несмотря на колебания производительности экструдера. Эти колебания не сказываются отрицательно на качестве изготавливаемых листов.Формула изобретения 2. Устройство по п.1, о т л и ч а ю щ е е с я тем, что уравнительный карман выполнен клиновидным в плоскости, проходящей через ось верхнего и нижнего валков, и прямоугольным в плоскости, перпендикулярной осям валков.3. Устройство по п.1, о т л и ч а ю щ е е с я тем, что оно снабжено датчиком уровня материала, расположенным в уравнительном кармане,Источникивнимание при 1Патент1959. 2, Патент1972. инФормации, принятые воэкспертизе:ФРГ 9971776,кл.39 а 3/00,ФРГ 91704640,кл,39 а 7/14,1. Устройство для изготовления листов из полимерных материалов, содержащее последовательно установленные зкструдер с экструзионной головкой и мундштуком, каландр с верхним и нижним валками, ограничительные планки, закрепленные на боковых стенках мундштука, о т л и ч а ю щ е е с я тем, что, с целью обеспечения эффективной. компенсации колебаний производительности экструдера, мундштук экструдера на обращенном к валкам каландра торце выполнен по крайней мере с одной выемкой, образующей с верхним валком каландра уравнительный карман.629088 Составитель И. ГлушаковаТе е А.БогданКо екто н,яцемирска В Е,Д." а илиал ППП фПатент, г Ужгород, ул. Проект 17/1ПИ Госуди113035 тираж 810 твенного комите елам изобретени осква ЖРа ПодписноеСовета Министровоткрытийкая наб. . 4 5
