Бюретка

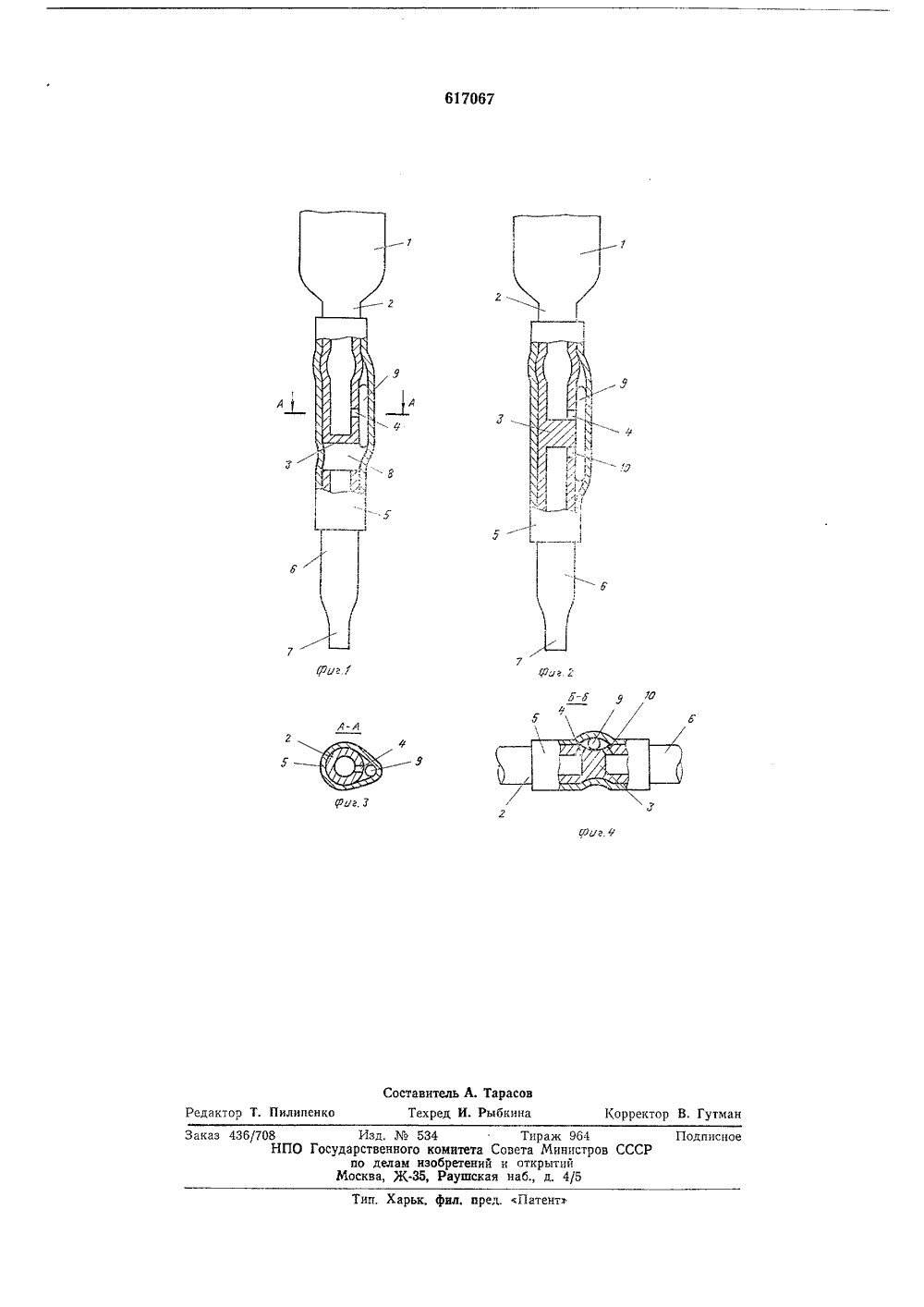

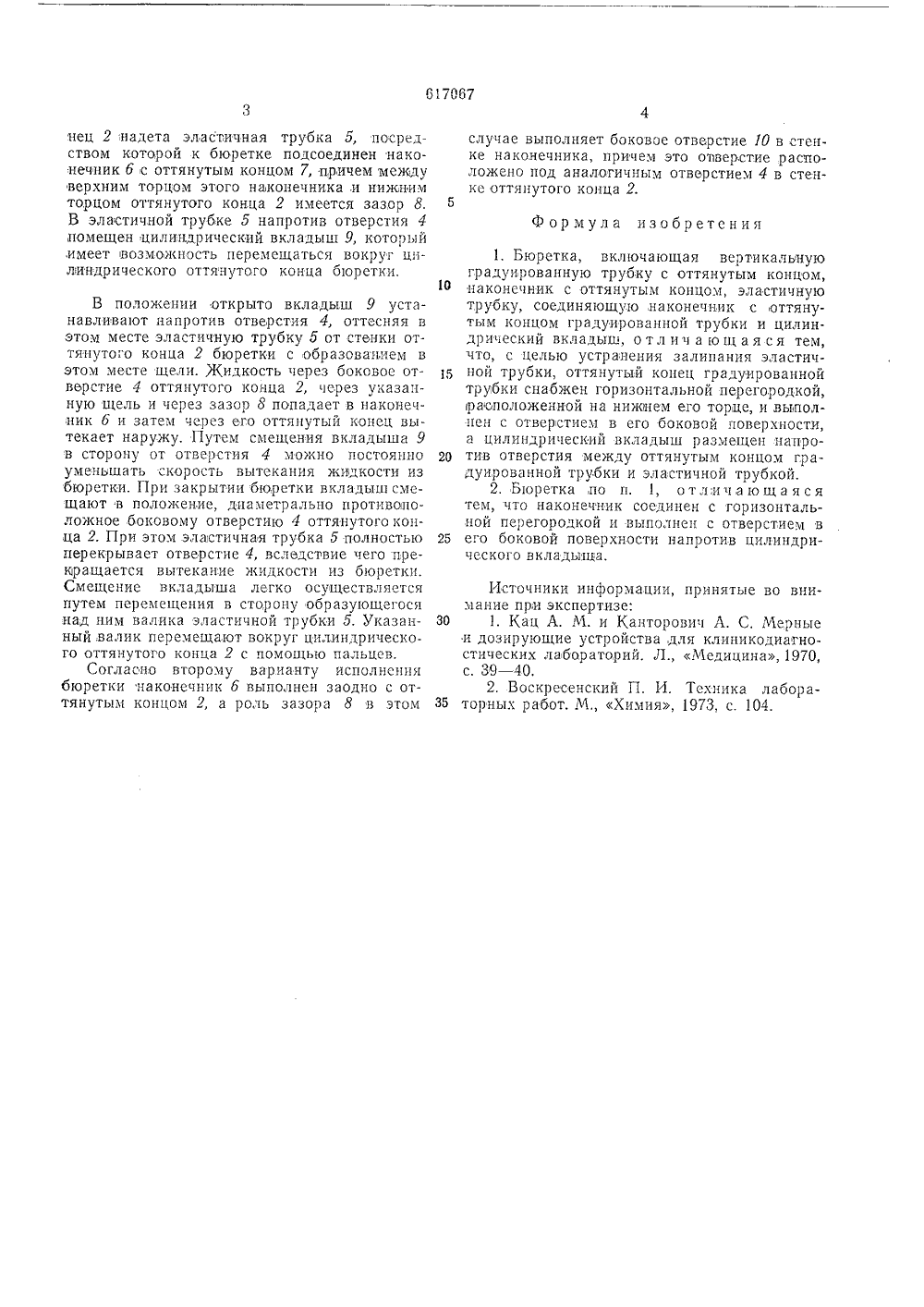

ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 111 617 ОЬУ Союз Советских Социалистических РеспублиК(22) Заявлено 31,01.75 (2 присоединением заявкиГосударствеииыи комите 23) Присрите Совета Министров СССРпо делам изобретенийи открытий) БЮРЕТК Изоб бюреток раторно объемов Изве кальную концом,стичную оттянут металлияя часть 2 - то ж ерегород иг, 3 - сечение т и ретение относится к конструкциям и может быть использовано 1 в лабой практике для отмеривания точных растворов при титровании.стны бюретки, включающие вертиградуированную трубку с оттянутым наконечник с оттянутым концом, элатрубку, соединяющую наконеч 1 ник с ым концом градуированной трубки с ческим пружинным зажимом Мора Однако при использовании зажима Мора в качестве запорного устройства для бюреток в случае длительных перерывов в работе наблюдается слипание пережатой трубки, Кроме тото, при длительном непрерывном выливании жидкостями с заданной скоростью оператору дриходится также длительно удерживать зажим Мора в разжатом состоянии.Известна также бюретка, включающая вертикальную прадуированную трубку с оттянутым концом, наконечник с оттянутым концом, эластичную трубку, соединяющую наконечник с оттянутым канцом градуированной трубки и,цилиндрический вкладыш 21.Указанная бюретка практически неприемлема,в случае необходимости длительно поддерживать заданный, режим вытекания жидкости, так как при этом потребовалось бы постоянное приложение некоторого строго дозированного физического усилия со стороны оператора. Другим существенным недостатком таких бюреток является то, что при работе с ними часто наблюдается залипание эластичной трубки в области расположения в ней шаровидного:или цилиндрического вкладыша.С целью устранения залипания эластичнойтрубки в предлагаемой бюретке оттянутый 10 конец градуированной трубки снабжен горизонтальной перегородкой, расположенной на нижнем его торце, и выполнен с отверстием в его боковой поверхности, а цилиндрический вкладыш размещен напротив отверстия между 15 оттянутым концом градуированной трубки иэластичной трубкой.Кроме того, наконечник соединен с горизонтальной перегородкой и выполнен с отверстием в его боковой поверхности напротив 20 цилиндрического вкладыша.На фиг. 1 показана нижн бюретки,продольный разрез; на фиг. е с наконечником, соединенным с,п кой градуированной трубки; на ф сечение 25 А - А нафиг,1; нафит,4 - Б - Б нафиг. 2.Бюретка состоит из вертикальной градуированной трубки 1 с оттянутым концом 2, коорый снабжен горизонтальной перегородкой 3 З 0 боковым отверстием 4. На оттянутый конец 2 надета эластичная трубка 5, посредством которой к бюретке подсоединен наконечник б с оттянутым концом 7, причем между верхним торцом этого наконечника,и нижним торцом оттянутого конца 2 имеется зазор 8, 5 В эластичной трубке 5 напротив отверстия 4 помещен цилиндрический вкладыш 9, который ,имеет возможность перемещаться вокруг цилиндрического оттянутого конца бюретки.10В положении открыто вкладыш 9 устанавливают напротив отверстия 4, оттесняя в этом месте эластичную трубку 5 от стенки оттянутого конца 2 бюретки с образованием в этом месте щели. жидкость через бокоьое от вврстие 4 оттянутого конца 2, через указанную щель и через зазор 8 попадает в наконечник б и затем через его оттянутый конец вытекает наружу. Путем смещения вкладыша 9 в сторону от отверстия 4 можно постоянно 20 уменьшать скорость вытекания жидкости из бюретки. При закрытии бюретки вкладыш смещают в положение, диаметрально противоположное боковому отверстию 4 оттянутого конца 2. При этом эластичная трубка 5 полностью 25 перекрывает отверстие 4, вследствие чего прекращается вытекание жидкости из бюреткн. Смещение вкладыша легко осуществляется путем перемещения в сторону образующегося над ним валика эластичной трубки 5. Указан ный валик перемещают вокруг цилиндрического оттянутого конца 2 с помощью пальцев.Согласно второму варианту исполнения бюретки наконечник б выполнен заодно с оттянутым концом 2, а роль зазора 8 в этом З 5 случае выполняет боковое отверстие 10 в стенке наконечника, причем это отверстие расположено под аналогичным отверстием 4 в стенке оттянутого конца 2.Ф ор мула изобретения1, Бюретка, включающая вертикальную градуированную трубку с оттянутым концом, наконечник с оттянутым концом, эластичную трубку, соединяющую наконечник с оттянутым концом градуированной трубки и цилиндрический вкладыш, о т л и ч а ю щ а я с я тем, что, с целью устранения залипания эластичной трубки, оттянутый конец градуированной трубки снабжен горизонтальной перегородкой, раоположенной на нижнем его торопце, и выполнен с отверстием в его боковой поверхности, а цилиндрический вкладыш размещен папротив отверстия между оттянутым концом градуированной трубки и эластичной трубкой.2. Бюретка по п, 1, отл,ич,ающаяся тем, что наконечник соединен с горизонтальной перегородкой и выполнен с отверстием в его боковой поверхности напротив цилиндрического вкладыша.Источники информации, принятые во внимание при экспертизе:1. Кац А, М. и Канторович А. С, Мерные и дозирующие устройства для клиникодиатностических лабораторий, Л., Медицина, 1970, с. 39 - 40,2, Воскресенский П. И. Техника лабораторных работ. М., Химия, 1973, с. 104.617067 ыг Составитель А, Тарасо Техред И. Рыбкин орректор В, Гут Пилипе едак 34 комитета Со зобретений н35, Раушская аказ 436/708 Изд.НПО Государственног по делам Москва, Ж.
