Формирователь импульсов

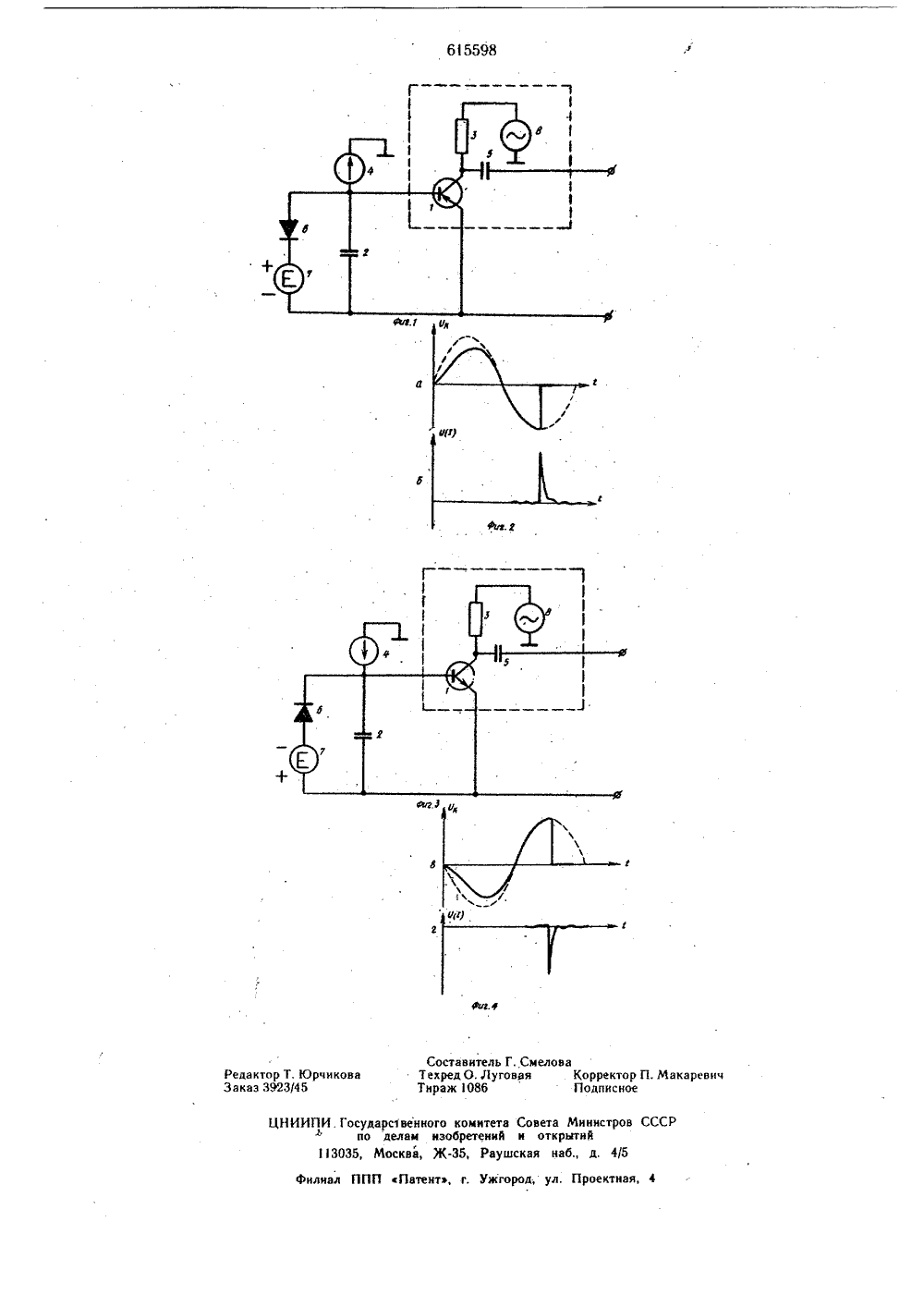

ОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДВТИЛЬСТВУ Союз Соеетсве Сти еим(22) ЗаЯвлено 21.05,75 (21) 2135707/1813 заявки с присоедине 23) П тет -Гкударственвй намнта Фаната Мнннстрав СССР аа делам нзобретеннй н аткрытнй(43) Опубликовано 15.07,786 юллетень2 (45) Дата опубликования описанияО 5.07.7.6 УДК 621.374., Е. Чекан П. Петин Д. Рогач И. С. Нови аявитель ена Трудового Красного Знамениенный университет остовскнй 54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСО включен конденсатор 12. Недостатком такого устройства является большая мощность, формирования,Цель изобретения - уменьшение мощности, затрачиваемой на формирование.,Указанная цель достигается тем, что в формирователь импульсов введен источник знакопеременного напряжения, включенный между резистором коллекторной нагрузки транзистора и общей шиной.На .фиг. 1 представлена принципиальная электрическах схема формирователя импульсов; на фиг. 2 показаны временные диаграммы, поясняющие его работу,Формирователь импульсов состоит из транзистора 1, конденсатора 2, резистора 3 коллекторной нагрузки, источника тока 4, конденсатора 5, диода б, источника постоянного напряжения 7 и источника знакопеременного напряжения 8,Работает формирователь импульсов при синусоидальной форме напряжения источника 8 следующим образом,При положител ния по отношению заряжается через переход коллектор 25 1Устройство относится к формирователям импульсов с регулируемой задержкой и предназначено для использования в схентах ре,гулирования задержки импульсов и для фазового управления в различных, устройствах, где требуется получить задержку управляю 5 щих импульсов и синхронизировать их с импульсами питающей сети:Известен формирователь импульсов, содержащий КС-цепь и сравнивающее устрой-ство с пиковым детектором, переход база- коллектор которого используется в качестве диода 11. Недостатками этого формирова теля являются необходимость использования источника питания постоянного напряжения и невозможность формирования знакопеременных импульсов, 15Наиболее близким по технической сущности к предлагаемому является формирователь импульсов, содержащий каскад на тран. зисторе, включенном по схеме с общим эмиттером, коллектор которого подключен через конденсатор к выходной шине, при этом между базой транзистора и обтцей шиной включен источник тока, а между базой и эмитгером транзистора включена цепочка из последовательно соединенных диода и источника напряжения, параллельно которой ной полуволие напряжек корпусу конденсатор 2 резистор 3 и открытый база транзистора 1, РФормула изобретения знстор 3 подбирается таким образом, чтобы выполнялось условие КС с,. Т/2, где Т - период переменного синусоидального напряжения, К - сопротивление резистора 3, С - емкость конденсатора 2. После того, как конденсатор оказывается заряженным до амплйтудного значения, а напряжение источника 8 становится меньше этой величины, коллекторно-базовый переход транзистора запирается и начинается постепенная перезарядка конденсатора постоянным по величине и направлению током источника 4. Этот ток выбирается много меньше, чем ток зарядки конденсатора 2, поэтому в процессе зарядки его можно не учитывать, После запирания коллекторно-базового перехода транзистора последний оказывается запертым и по переходу база-эмиттер, с учетом полярности заряженного конденсатора 2, Перезарядка последнего ведет к постепенному понижению напряжения на нем, а затем к изменению его знака, что заставляет тран. зистор перейти в открытое состояние.Скорость подобной перезарядки конденсатора подбирается такой, чтобы момент отпирания перехода база-эмиттер наступил во время второй, отрицательной, полуволны напряжения источника 8 При этом ток от источника 4 протекает через базу транзистора, чем вызывается появление крутого фронта импульса на его коллекторе (см. фиг. 2 а). Дифференцирование этого импульса с помощью конденсатора 5 дает на выходе импульс напряжения (см, фиг. 2 б), Изменение величины тока источника 4 позволяет изменять фазу крутого фронта или импульса. Цепочка, состоящая из диода 6 и источника напряжения 7, здесь выполняет в общем те же функции, что и в схеме устройства- прототипа, способствуя стабилизации за- держки отпирания транзистора или задержки выходного импульса по отношению к началу отрицательной полуводны напряжения источника 8,При использовании в схеме сравнения транзистора с обратным типом проводимости схема предлагаемого формирователя примет внд, показанный на.фиг, 3, Эпюры напряжений для этого случая приводятся на фиг, 4,При питании предлагаемого формирователя прямоугольным напряжением чередю 4щейся полярности амплитуда выходных импульсов напряжения, оказывается независящей от их фазы, Это имеет определенное преимущество по сравнению со случаем питания синусоидальным напряжением. Использование для питания прямоугольного напряжения чередующейся полярности с различной длительностью положительной и отрицательной частей периода позволяет получать изменение задержки выходного импульса в пределах всей длительности той части периода, когда транзистор работает в качестве ключа схемы сравнения, Таким образом могут быть пслучены задержки, превышающие по абсолютной величине Т(2.15 Итак, для формирования импульсов с регулируемой фазой, с целью упрощения схемы, транзистор питается переменным напряжением, а цепь разряда - постоянным током. Благодаря этому транзистор совмещает две функции: при одной полярности питающего его напряжения заряжает времязадающий конденсатор через коллекторно-базовый переход, а при другой выполняет функцию.ключа, который открывается по достижении на перезаряжающемся конденсаторе потен цнала отпирания транзистора,Формирователь импульсов, содержащий ЗО каскад на транзисторе, включенном по схеме с общим эмиттером, коллектор которого подключен через конденсатор к выходной шине, прн этом между базой транзистора и общей шиной включен источник тока, а между базой и эмиттером транзистора включена З 5 цепочка из последовательно соединенных диода и источника напряжения, параллельно которой включен конденсатор, отличающийся тем, что, с целью уменьшения мощности, затрачиваемой на формирователе, в него 40 введен источник знакоперемеиного напряжения, включенный между резистором коллек.торной нагрузки транзистора и общей шиной Источники информации, принятые во внимание при экспертизе;1, Авторское свидетельство СССР352390, кл. Н 03 0 /20, 20,07,69.2, Генератор импульсов по японской заявке49 в 84.615598 Составитель Г. СмелТехред О, ЛуговаяТираж 108 б а Кор По тров ССС Сов и о сударс 1 венного комитет по делам изобретени5, Москва, Ж, Рау НИИПИ. 30 скан ПП Патент, г,Филиал я,едактор Т. Юрчиковаакаэ 3923/45 а Миннс крытнй наб., д, л, Прое ктор П. Макаревичснов
