Синтезатор речевых сигналов

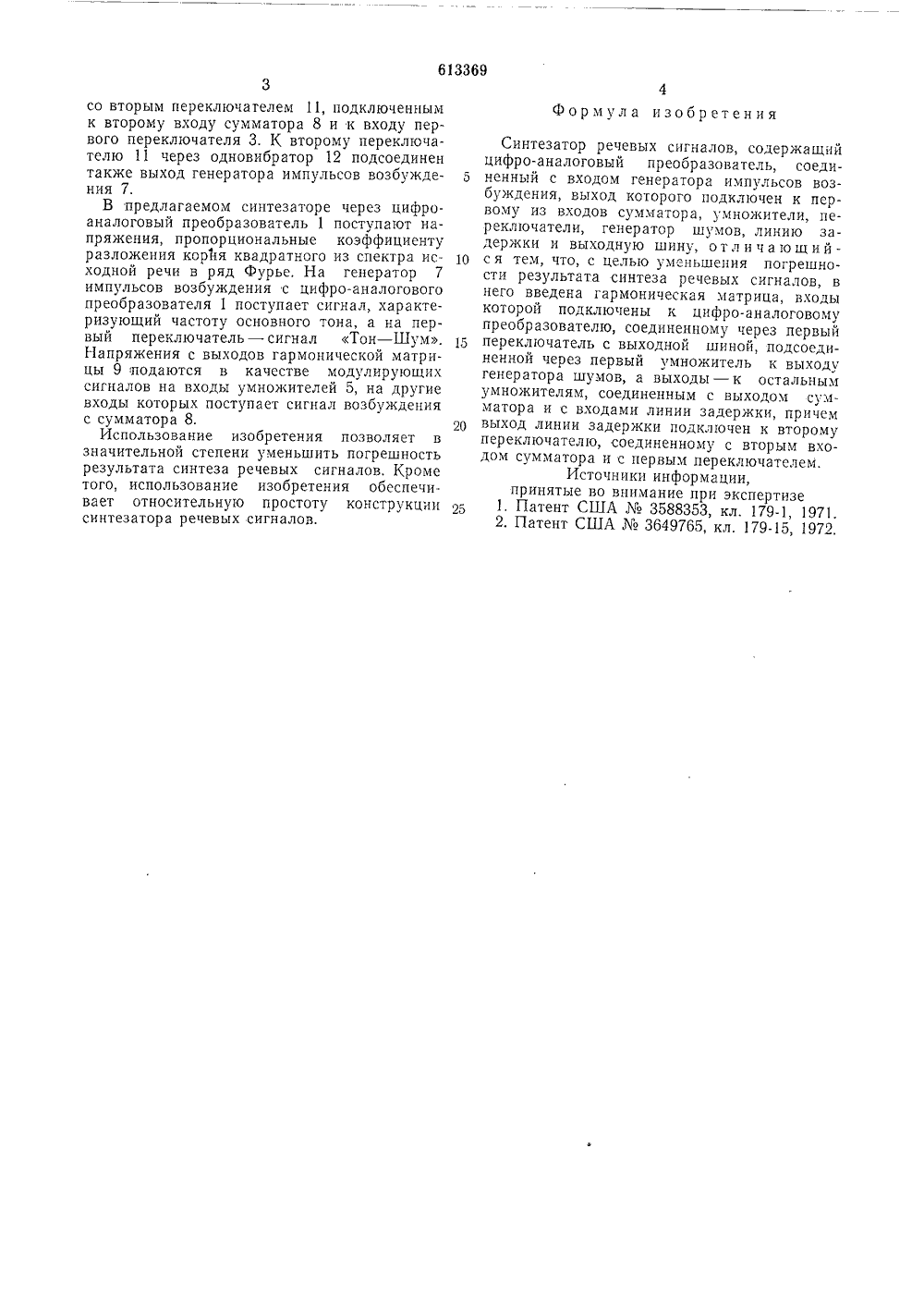

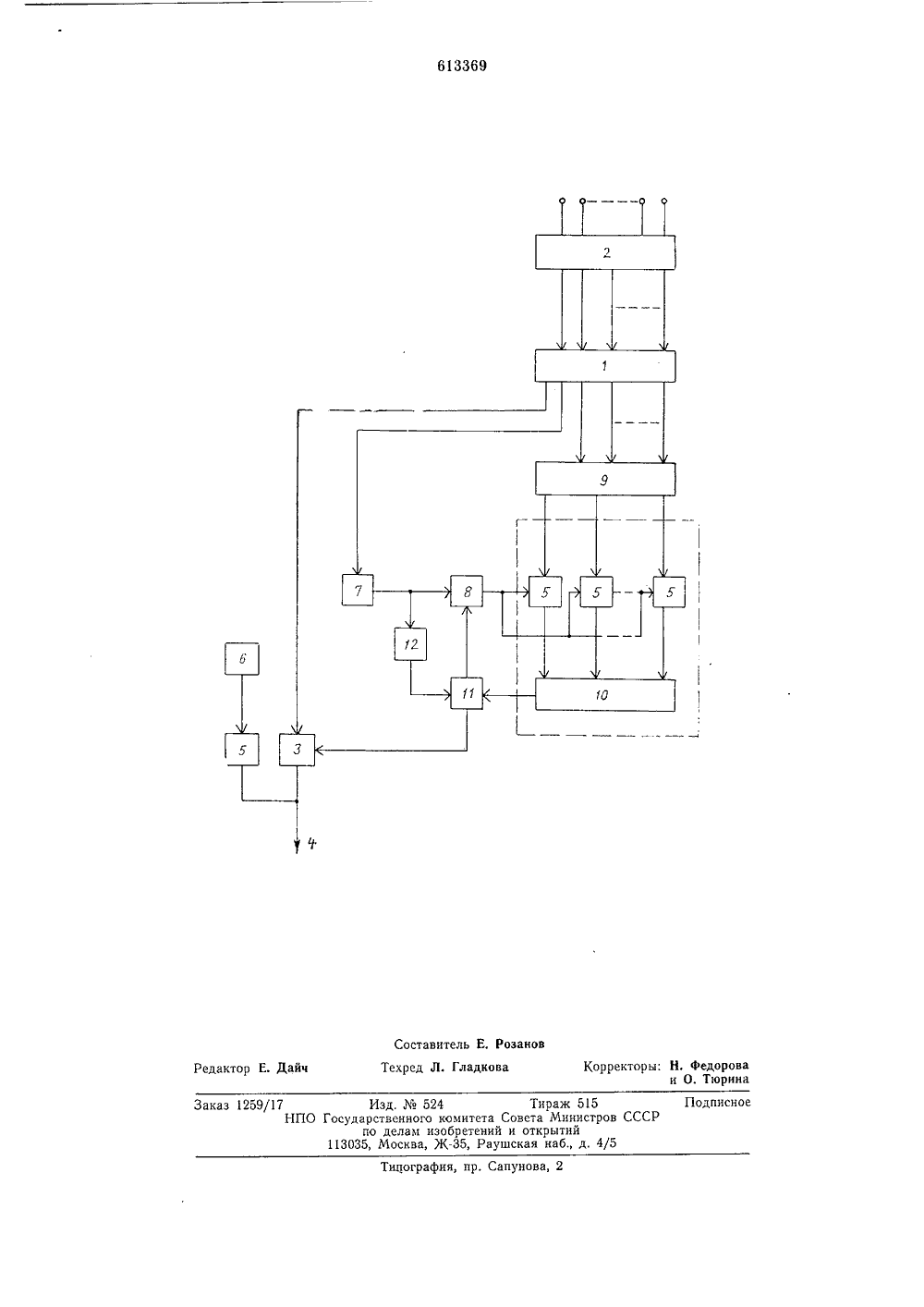

1 ц 613369 ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Смз Советскик Социалистическим(45) Дата опубликования описания 1 б.06.78 Государственный комитет Совета Министров СССР(53) УДК 534.782(088 лелем изобретений крыти 2) Авторы изобретени и В. А. Буров Киевский ордена Ленина политехнический инстм. 50-летия Великой Октябрьской социалистической 71) Заявитель твол юции ТЕЗАТОР РЕЧЕВЫХ СИГН(54) Изобретение относится к области акустики, а именно к синтезаторам речевых сигналов.Известен синтезатор речевых сигналов, содержащий воспроизводящие магнитные головки, установленные по образующей вращающегося магнитного барабана и соединенные со входами преобразователя воспроизведенных фонем, связанного с выходной шиной 11.Известный синтезатор обеспечивает высокую точность синтеза речевых сигналов, однако, он имеет сложную конструкцию.Известен также синтезатор речевых сигналов, содержащий цифро-аналоговый преобразователь, соединенный со входом генератора импульсов возбуждения, выход которого подключен к первому из входов сумматора, умно- жители, переключатели, генератор шумов, линию задержки и выходную шину 121.Этот синтезатор имеет относительно простую конструкцию. Недостатком подобного синтезатора является значительная погрешность результата синтеза речевых сигналов.Цель изобретения - уменьшение погрешности результата синтеза речевых сигналов.Это достигается за счет того, что в синтезатор речевых сигналов введена гармоническая матрица, входы которой подключены к цифро-аналоговому преобразователю, соединенному через первый переключатель с выходной шиной, подсоединенной через первый умножитель к выходу генератора шумов, а выходы - к остальным умножителям, соединенным с выходом сумматора и со входами линии задержки. При этом выход линии задержки подключен ко второму переключателю, соединенному со вторым входом сумматора и с первым переключателем.На чертеже показан один из возможных вариантов предлагаемого синтезатора речевых 10 сигналов.Предлагаемый синтезатор речевых сигналов содержит цифро-аналоговый преобразователь 1, входы которого подсоединены к выходам интерфейса цифровой вычислительной машины 2. Один из выходов цифро-аналогового преобразователя 1 соединен через первый переключатель 3 с выходной шиной 4, к которой через первый умножитель 5 подсоединен выход генератора б шумов. Другой выход цифро-аналогового преобразователя 1 соединен с входом генератора 7 импульсов возбуждения, выход которого подключен к первому входу сумматора 8. Остальные выходы цифро-аналогового преобразователя 1 соединены с входами гармонической матрицы 9. Выходы гармонической матрицы 9 подключены ко входам остальных умножителей 5, другие входы которых соединены с выходом сумматора 8, а выходы - с входами линии 10 з 0 задержки. Выход линии задержки соединенсо вторым переключателем 11, подключенным к второму входу сумматора 8 и к входу первого переключателя 3. К второму переключателю 11 через одновибратор 12 подсоединен также выход генератора импульсов возбуждения 7.В предлагаемом синтезаторе через цифроаналоговый преобразователь 1 поступают напряжения, пропорциональные коэффициенту разложения корня квадратного из спектра исходной речи в ряд Фурье, На генератор 7 импульсов возбуждения с цифро-аналогового преобразователя 1 поступает сигнал, характеризующий частоту основного тона, а на первый переключатель - сигнал Тон - Шум, Напряжения с выходов гармонической матрицы 9 подаются в качестве модулирующих сигналов на входы умножителей 5, на другие входы которых поступает сигнал возбуждения с сумматора 8.Использование изобретения позволяет в значительной степени уменьшить погрешность результата синтеза речевых сигналов, Кроме того, использование изобретения обеспечивает относительную простоту конструкции синтезатора речевых сигналов. Формула изобретения Синтезатор речевых сигналов, содержащийцифро-аналоговый преобразователь, соеди 5 ненный с входом генератора импульсов возбуждения, выход которого подключен к первому из входов сумматора, умножители, переключатели, генератор шумов, линию задержки и выходную шину, отл и ча ющий 10 с я тем, что, с целью уменьшения погрешности результата синтеза речевых сигналов, внего введена гармоническая матрица, входыкоторой подключены к цифро-аналоговомупреобразователю, соединенному через первый15 переключатель с выходной шиной, подсоединенной через первый умножитель к выходугенератора шумов, а выходы - к остальнымумножителям, соединенным с выходом сумматора и с входами линии задержки, причемвыход линии задержки подключен к второмупереключателю, соединенному с вторым входом сумматора и с первым переключателем.Источники информации,принятые во внимание при экспертизе1. Патент США3588353, кл. 179-1, 1971.2. Патент СШАЗб 49765, кл. 179-15, 1972,613369 Составитель Е, Розанхред Л. Гладкова орректоры: Н, федорови О. Тюрин Редактор Е. Дайч Подписно аказ 1259 Тицография, пр. Сапунова, 2 Изд,524 Тираж 515 ПО Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5
