Регулятор давления

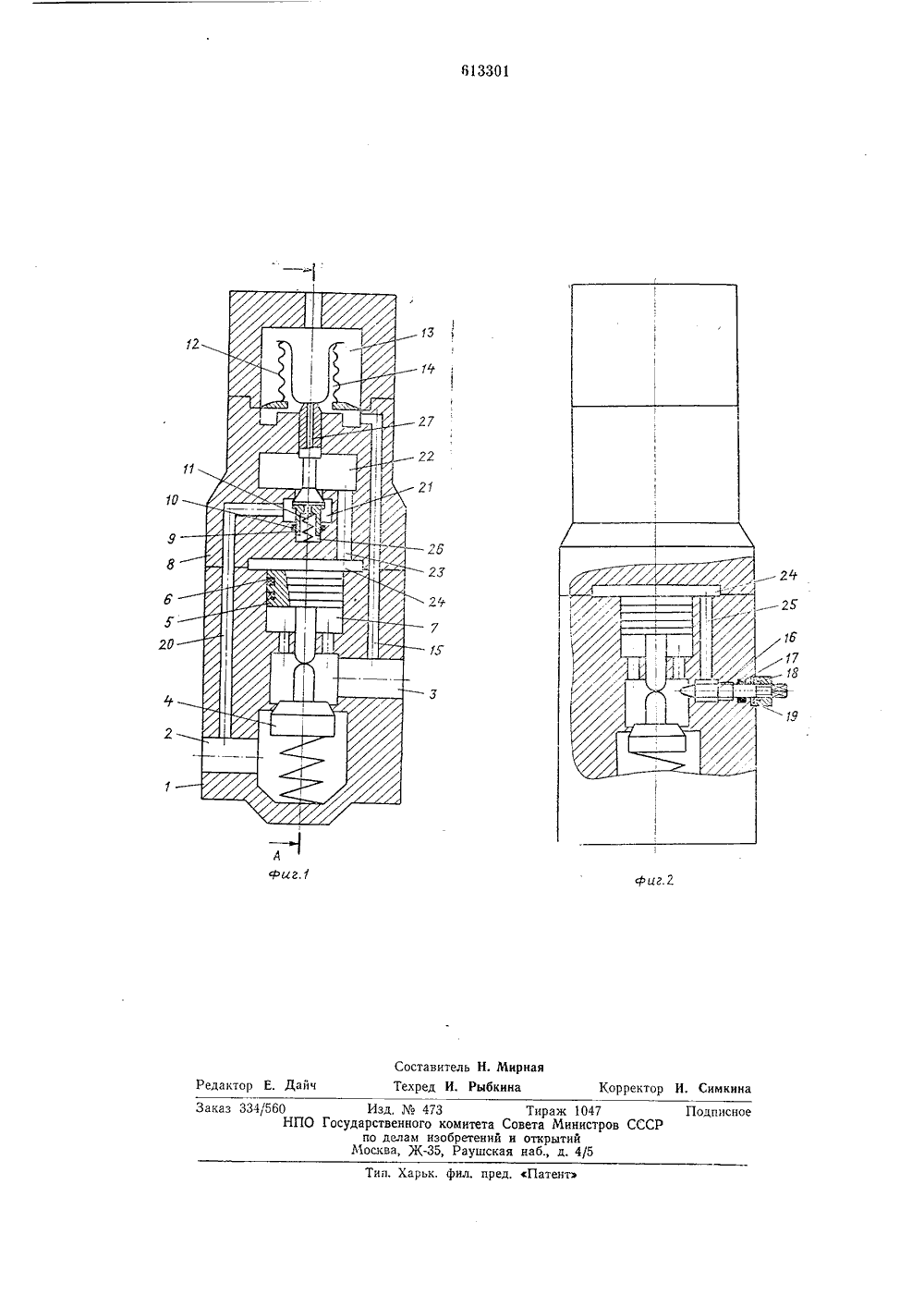

ОПИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических(43) Опубликовано 30.06,8, Б Государственный комитеСовета Ыннистров СССРло делам изобретенийа открытий 53) УДК 621.643(45) Дата опубликования описания 12.06.78(54) РЕГУЛЯТОР ДАВЛЕН Целью изобр ние области при сти регулировани Поставленная надпоршневая по полостью регулир На фиг. 1 из лятор в разрезе; фиг. 1.етения яв тенения и етсявыше асшире е точно м, что тходной цель дост лость соед уемым дроображен прна фиг. 2 тгается иена с сселем.едлагае - разре мыи регу- зА - А на В, П, Эйсмонт, В, Р, Аль. И. Макаров, О, Н. Шпаков,Изобретение относится к регулирующей трубопроводной арматуре и может быть использовано в химическойнефтеперерабатывающей, газовой промышленности, теплоэнергетике, водоснабжении и,во всех отраслях 5 народного хозяйства, имеющих автоматизированные гидравлические, пневматические установки, станции и испытательные стенды.Известны, регуляторы давления со встроенными импульсными механизмами 1, 2, пред назначенные для регулирования различных параметров технологических процессов.Однако эти регуляторы выпускаются лишь для сравнительно низких давлений (преимущественно до 16 кгс/слР). 15Известен регулятор, содержащий корпус с входной, выходной, управляющей и подпоршневой полостями, уплотненный подпружиненный через плунжер поршень, чувствительный элемент и управляющий подпружиненный 20 клапан, расположенный между входной и надпоршневой полостями 3.Эти регуляторы работают крайне неустойчивопроявляя склонность к автоколебаниям в большой зоне регулирования при различ ных диапазонах настройки. Другим фактором, сужающим диапазон применения регуляторов данной конструкции, является необходимость их специального изготовления для сред с различной вязкостью, что связано с обязатель- з 0 ндт, А, Д. Коркин,А. Зверев и Г. И. Яковле ным изменением величины зазора в поршнсвых кольцах для сброса среды из надпоршневой полости в полость регулируемого давления. Необходимо отметить, что в регуляторе фирмы Ва 11 еу для стабилизации работы регулятора сделано регулируемое отверстие, соединяющее полость импульсного клапана с надпоршневой, но такая регулировка не решает вопроса эксплуатации регулятора на паровых и вязких средах, поскольку не исключает возможности задержки конденсата и вязкой среды в полости над поршнем, что вызовет в конечном счете нарушение работы регулятора.Еще одним существенным недостатком рассматриваемых регуляторов является большое влияние изменения начального и регулируемого давления на точность регулирования из-за неразгруженности импульсного клапана,25 Регулятор давления состоит из корпуса 1 с входной 2 и выходной 3 полостями, в котором рааположен уплотненный подпружиненный через плунжер 4 поршень б с кольцами б. Подпоршневая полость 7 связана с выходной полостью 3. В крышке 8 находится импульсный механизм, состоящий из плунжера 9, упдотнительного кольца 10 и возвратной пружины 11.Чувствительным элементом 12 является сильфон, который разделяет управляющую полость 13 и внутреннюю полость 14 сильфопа, сообщающуюся с полостью выходного давления каналом 15.В корпусе регулятора расположен регулируемый дроссель, состоящий из штока 1 б, уплотнительного кольца 17, накидной гайки 18 и прокладки 19. Входная, полость каналом 20 связана с подплунжерной полостью 21. Надплунжерная полость 22 каналом 23 связана с надпоршневой полостью 24. Канал 25 служит для сброса среды из надпоршневой полости 24. Протечки среды, которые могут, иметь, место через уплотнительные кольца 10, удаляются из полости 2 б по каналу 27 в трубопровод за регулятором, Надпоршневая полость 24 соединена с выходной полостью 3 регулируемым дросселем.Регулятор давления работает следующимобразом.Рабочая среда, попадая во входную полость 2, воздействует одновременно на плунжер 4 основного клапана и через канал 20 и полость 21 на плунжер 9 импульсного клапана, которые при отсутствии давления в управляющей полости 13 герметично закрывают проход среды в трубопровод за регулятором.При подадиче давления в управляющую полость 13 импульсный клапан открывается, абеапечивая подачу рабочей среды в надпоршневую полость 24 через полость 22 и канал 23.Под действием усилия от давления рабочей среды поршень б перемещается вниз, действуя на плунжер 4 и открывая проход среды через основной клапан регулятора в полость регулируемого давления, т, е. в выходную полость 3.Выходное давление по каналу 15 попадаетво внутреннюю полость 14 чувствительного 5 элемента 12. При изменении выходного давления, величина которого задается давлением в управляющей полости 13, степень открытия импульсного клапана меняется, изменяя величину подачи среды через импульсный клапан, 1 о Поскольку открытие канала 2 б для сбросасреды из надпоршневой полости 24 для соответствующего режима постоянно, то давление в надпоршневой полости изменяется, что приводит к перемещению плунжера 4 в сторону 15 открытия или закрытия клапана.Степень открытия дроссельного отверстия,регулируемая штоком 1 б, определяется устойчивостью работы регулятора на заданном режиме и свойствами регулируемой среды.2 о Рсг 1 лятор обеапечивает стабильную работу на разных режимах регулирования и имеет сравнительно небольшие габариты и вес. Формула изобретения Регулятор давления, содержащий корпус свходной, выходной, управляющей и подпоршневой полостями, уплотненный подпружиненный через плунжер поршень, чувствительныйЗО элемент и управляющий подпружиненный клапан, рааположенный между входной и надпоршневой полостями, о т л и ч а ю щ и й с ятем, что, с целью расширения области применения и повышения точности регулирования,З 5 надпорщневая полость соединена с выходнойполостью регулируемым дросселем,Источники информации, принятые во вни. мание при экспертизе:40 1. Каталог фирм Сгойу, Ма 1 аЫ 1 а Яе 1- заЕаэ 1 о и Ва 11 еу, 1968.2. Каталог, Промышленная трубопроводная арматура, часть П 1, 1969.45 3. Регулятор Ва 11 еу, 1968.613301 2.У 2 Ф Фиг,Состав Техред Подписное каз 3341560 3 Тираж 1047комитета Совета Министрозобретений и открытий5, Раушская наб., д. 4/5 Го ип, Харьк. фил. пред. сПатен Редактор Е, Дайч 7 1 У Изд,4 арственног по делам 1 осква, Ж
