Регулятор уровня жидкости

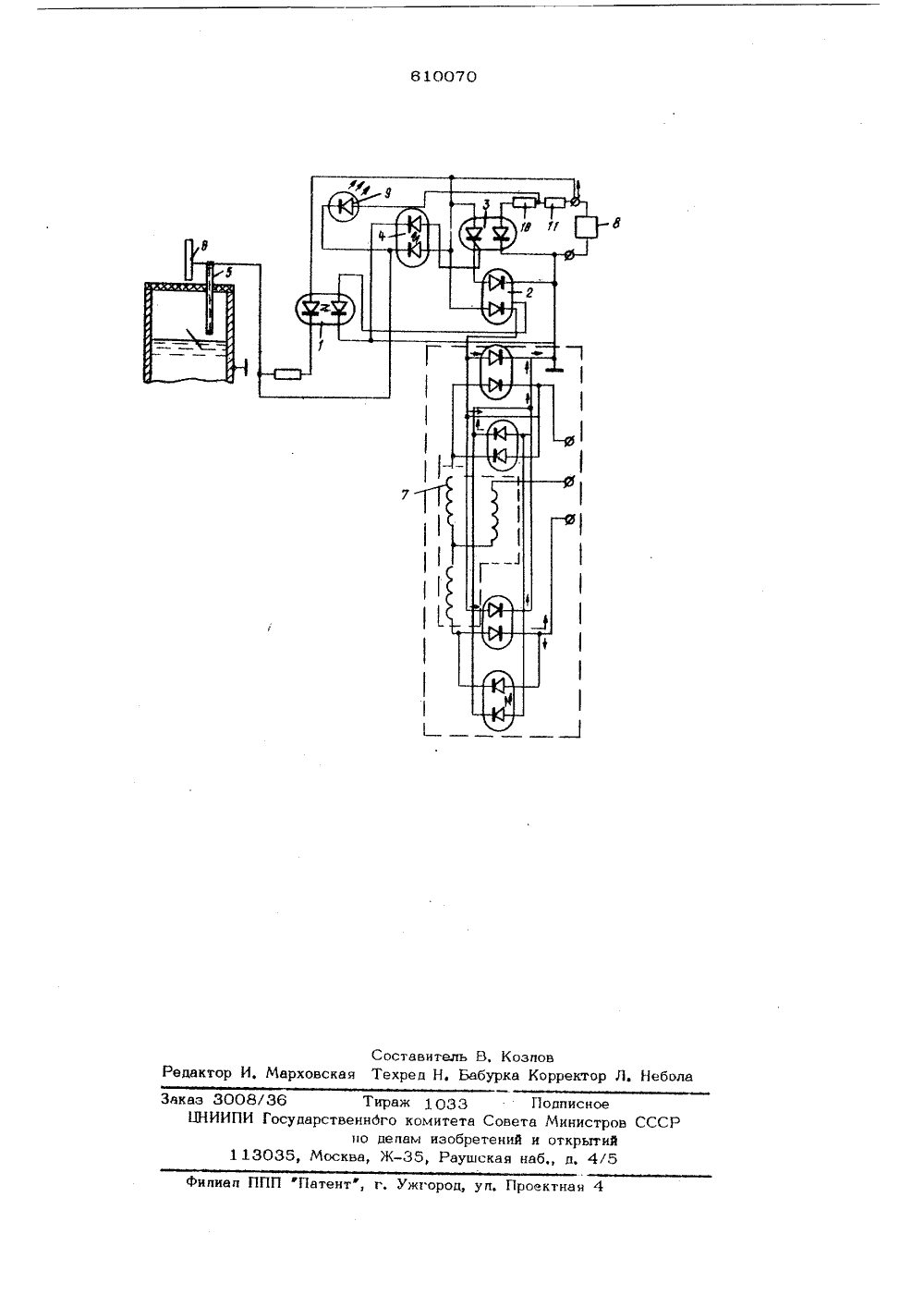

Сеез Сфеететтма Соцжеюстммескмк раснтбяефн(4 б) Дата опубликования описания 05.05,78(61) М. Кл. Ст 05339/12 Гкудфрстеенеа еиетет Совета Мекеетров СССР ее делам иеэбретееВ а етеРЙ(54) РЕГУЛЯТОР УРОВНЯ КИДКОСТИ 10 15 Изобретение относится к автоматике и касается в частности, автоматического упрввпения различными устройствами и может быть использовано для управления устройствами охпвждения воды,Известны регуляторы уровня жидкости,управляющие уровнем наморозки льда в установках охлаждения воды 111.Исполнитепьный орган регулятора, например компрессор, вкпючается при понижении хоподопроизводитепьности после срабатывания триггера от усиленного сигналадатчика.Наиболее бпиэким по технической сущности к изобретению является регупяторуровня жидкоститсодержащий датчик уров-.ня связанный с индикатором, исполнительный орган и источник питания 21.Однако этот регуцятор имеет низкуюточность регулирования и недостаточнонадежен из-зв нвпичия сопеноидов и контактных элементов.Цепью изобретения является повышениеточности и надежности регулятора,Дпя этого регупятор уровня жидкости содержит четыре управляемых оптрона, вход первого иэ которых связан с датчиком уровня, выход -с первым входом второго оптрона, выход которого связан с исполнительным органом, а второй вход соединен с выходом третьего оптрона, подкпюченного к источнику питания, соединенному с первым входом третьего оптрона, второй вход которого подключен к выходу четвертого оптрона, вход которого связан с датчиком уровня, в также датчик уровня состоит иэ двух соединенных торцами стержней, выпопненных из метаппов с различной электро проводностью.Иа чертеже изображена принципивпьная схема регулятора уровня жидкости.Предпоженный регулятор содержит оптроны 1-4, датчик 5 уровнятиндиквтор 6, исполнительный орган 7, источник 8 питания, светодиод 9, резисторы 10, 11.Регупятор уровня жидкости работает следующим образом.В начале работы установки вода не со прикасается с датчиком уровня. При этомсветовой поток со светодиода оптрона 3падает на его фототиристор, который коммутирует цепь управпения оптрона 2.Лапее фототиристор оптрона 2 вкпючаетиспопнитепьный орган 7, приводится в действие компрессэр, прэисхэдит намэрэзка льдаПри достижении заданного уровня наморозки льда уровень воды поднимается до соприкосновения с нижним концом датчика 5уровня. В результате через светодиоды 1,4и сигнальный светодиод 9 протекает токкоторый опредепяется эпектропроводностьюматериала наконечника датчика, что приводитк шунтированию светодиода оптрона 3 и запиранию его оптроном 4, Сигнап на второмвходе оптрона 2 исчезает, однако его фототиристор продопжает проводить ток. Светодиод 9 использован в устройстве лпя реапизации погической функции фнеф и сигнапизации о достижении заданного уровня. 20Включение оптрона 1 приводит к запиранию фототиристора оптрона 2, т. е. к отключению исполнитепьного органа, 7,Оапее под ;.ействием тепловой нагрузкиуровень наморозки льда уменьшается, что 2 Зприводит к понижению уровня воды, Вначапе он опускается ниже части датчика 5уровня выпопненной из материала с бопеевысокой электропроводлостью. При этомвыкпючаетсяоптрон 1, однако оптрон 2, а30следоватепьно, и испопнитепьный орган 7не вкпючается так как отключен оптрон 3,7Уровень воды продолжает понижаться дотого момента, пока не станет ниже нижнейчасти датчика 5 уровня, выполненной из ЗБматериапа с более низкой электропроводностью,после чего светодиод 9 и оптрон 4 выкпочается, снимается запираюший сигнал свторого входа оптрона 3 и вкпючается светодиод оптрона 3. Затем управляюшее напря-фжение подается на второй вход оптрона 2,дапее управление осушествпяется аналогично. Резисторы 10, 11 предназначены для ограничения тока, проходящего через светодиод 9 и оптрон 3.Применение биметалпического датчика 5 уровня, выполненного из двух металлов с различной эпектропроводностью с последующей связью его с оптронами, позволяет создать устройство с дифференциапом регупирования холодопроизводительности, повысить точность и надежность регупирования.Формула изобретения1. Регулятор уровня жидкости, содержаший датчик уровня, связанный с индикатором, испопнитепьный орган и источник питания, о т и и ч а ю ш и й с я тем, что, с целью повышения точности и надежности регупятора, он содержит четыре управляемых оптрона, вход первого из которых связан с датчиком уровня, выход - с первым входом второго оптрона, выход которого связан с испопнитепьным органом, а второй вход соединен с выходом третьего оптрона, подключенного к источнику питания, соединенному с первым входом третье го оптрона, второй вход которого подкпючеи к выходу четвертого оптрона, вход которогО связан с датчиком уровня.2. Регупятор по п. 1, о т п и ч а юш и й с я тем, что датчик уровня состоит из двух соединенных торцами стержней, выполненных из метаплов с различной эпектро. проводностью.Источники информации, принятые во внимание при экспертизе;1, Патент СШЛ Ио 3681933, кп. 62- 156, 1968.2. Патент США % 3360951 кп. 62- 137, 1965.Составитель В. КозповРедактор И, Марховская Техред Н. Бабурка Корректор Л. НеболаЗаказ 3008/36 Тираж 1 033 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по депам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5 филиал ППП Патент", г. Ужгород, ул. Проектная 4
