Мокрый циклон

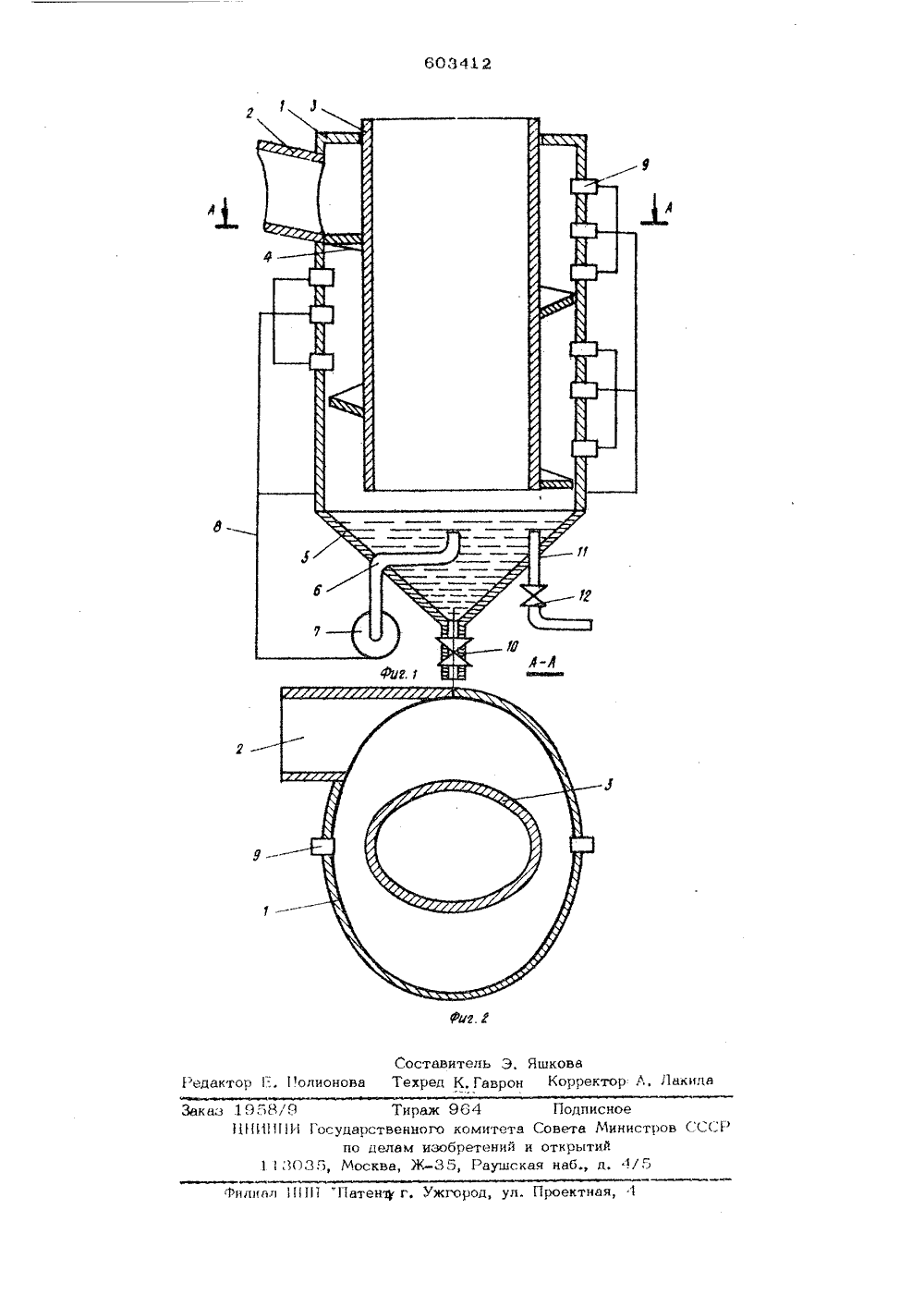

Союз СоветскихСоциалистическихРеспублик ОП ИСАНИЕИЗОБРЕТЕН ИЯ И АВЮРСКОМУ СВИДИВЛЬС 1 ВУ(43) Опубликовано Гвоудврстоонны 9 минтот Соната Ннннстров СССР во доям нзобрвтоннй а аткрытнй(45) Дата опубликования описания 117,04.7 2) Автор изобретения В, В, Ушаков 1) Заявитель(54) мок ый циклон тшленнои йствам и пвтруиы и е оси одна меныих чеокрый цикло ез А-А нв ф общий Мо рый циклон состоит ивльным входным пат3 отвода очищенногоюшей 4 на наружнойкуляпионная системабя бвк-этстойннк 5,6, насос 7, гибкие шлрошения, установленнь з корпуса 1 с рубком 2 и пат газа с винтовойего поверхности, орошения включввсвсываюшую анги 8 и форсунге по высоте кортенгенпирубкомнаправляЦир пусв. ижней части бака рубок 10 отводаподдержания нкн:аке-отстойнике 5 отстойника 5 укс лнвв.тоянного уровня оош .лусмотренв со реплен па Дляды Изобретение относится к промьистке газов, в частности к уст мокрого пылеулавливвния.Известен мокрый циклон, включвюший вертикальный цилиндрический корпус с тан генциальным входным патрубком, патрубком отвода очишенного газа, форсунки орошенкн, устеноеленные не корпусе 1.Недостатком известного устройства явМется малая эффективность очистки газа, ЮНаиболее близким по технической сушности и достигаемому результату является мокрый циклон, включаюший вертикальный цилиндрический корпус с твнгенциальным входным патрубком отвода очищенного газа с вид-. то товой направляюшей.нв наружной его поверхности, форсунки орошения, установленные по высоте корпуса 21 .Недостатком известного мокрого циклона Юиается малая эффективность очистки газа, ф обусловленная тем, что скорость очишаемого газа в месте контакта его с орошаюшей жидкостью недостаточно велика.Целью изобретения является повышение эффективности очи.ткн газа путем интенси- Ж фиквции дпспергирования жидкости иляпни рнастиц на каплях.Это достигается тем, что корпусбок отвода очишенного газа выполивиде эллиптических пилиндроя, большикоторых расположены перпендикулярдругой, в форсункн орошения уствновдоль образующих корпуса, проходятрез его малую ось.Нв фиг, 1 показан мвид; нв фиг. 2 дан разрлинеинея с водопроводом труба 11 ,: автоматическим клапаном 12,Мокрый циклон Работает следчОшкм Обрезом.Запыленный газ по тангенциальному вход-ному петрубку 2 поступает в корпус 1 циклона, где двигается по спиралям винтовойнаправляющей 4 вниз и поступает последовательно в зоны максимальной его скорости,образованные большой осью эллиптического уцилиндра патрубке 3 и малой осью эллиптического цилиндра корпуса 1. В этих зонахблагодаря повьпценной скорости газа орошающая жидкость, подаваемая из форсунок9 под действием насоса 7 по гибким шлеи- дгам 8, интенсивно дробится, частицы пылиосаждаются на каплях, которые в свою очередь под действием центробежных сил осаждаются на стенках корпуса 1 и стекают вбак-отстоиник 5. 20В баке-отстойнике 5 вода осветляетсяи вновь подается в сисчему орошения черезвсасывающую трубу 6, е стекающий по стенкам беке-отстойника 5 шлам уделяется черьз,петрубок 1 О, ,ЖЧистый гез выходит через патрубок 3.вместе с газом частично удаляется и влага. Недостаток удаляемой влаги в системе орошения компенсируется вьодом свежей оО воды через трубу 1 1. Для регулировки уров ня воды в баке-отстойнике 5 служит автоматический клапан 12,Таким образом, благодаря выполнениюкорпуса и петрубка отвода очипенного газа и виде эллилтичв ких цилиндров, большие оси которых песноложены перпендикулярно одна другой, а чекже благодаря устеновк форсунок орошения на малой оси эллиптичес - кого цилиндре корпусе постигается высокая эффективность очистки газе при малой метедлоемкости установки и незначительных производственных площадях.Формула изобретенияМокрый циклон, включающий вертикальный цилиндрический корпус с тангенциельным входным патрубком, патрубком отвода очищенного газе с винтовой направляющей не наружной его поверхности, форсунки орошения, установленные по высоте корпуса, о т л и ч а ю щ и й с я тем, что, с целью повышения эффективности очистки газе путем интенсификации диспергирования жидкости и коагуляции частиц не каплях, корпус и патрубок отвода очищенного газа выполнены в виде эллиптических цилиндров, большие оси которых расположены перпендикулярно одна друго е форсунки орошения установлены вдоль образующих корпуса, проходящих через его малую ось.Источники информации, принятые во внимание при экспертизе:1. Справочник по пыле- и золоулавливанию, Под. ред. А. А. Русанова, М. Ужгород, ул. Проектная, 4 з .1958/9 П 11 И 1 111 И осударств по дел вааж 964 П ого комитета Сов дписноеета Министрорытий изобретении и откЖ, Раушская н
