Устройство для формирования сигналов многократной модуляции

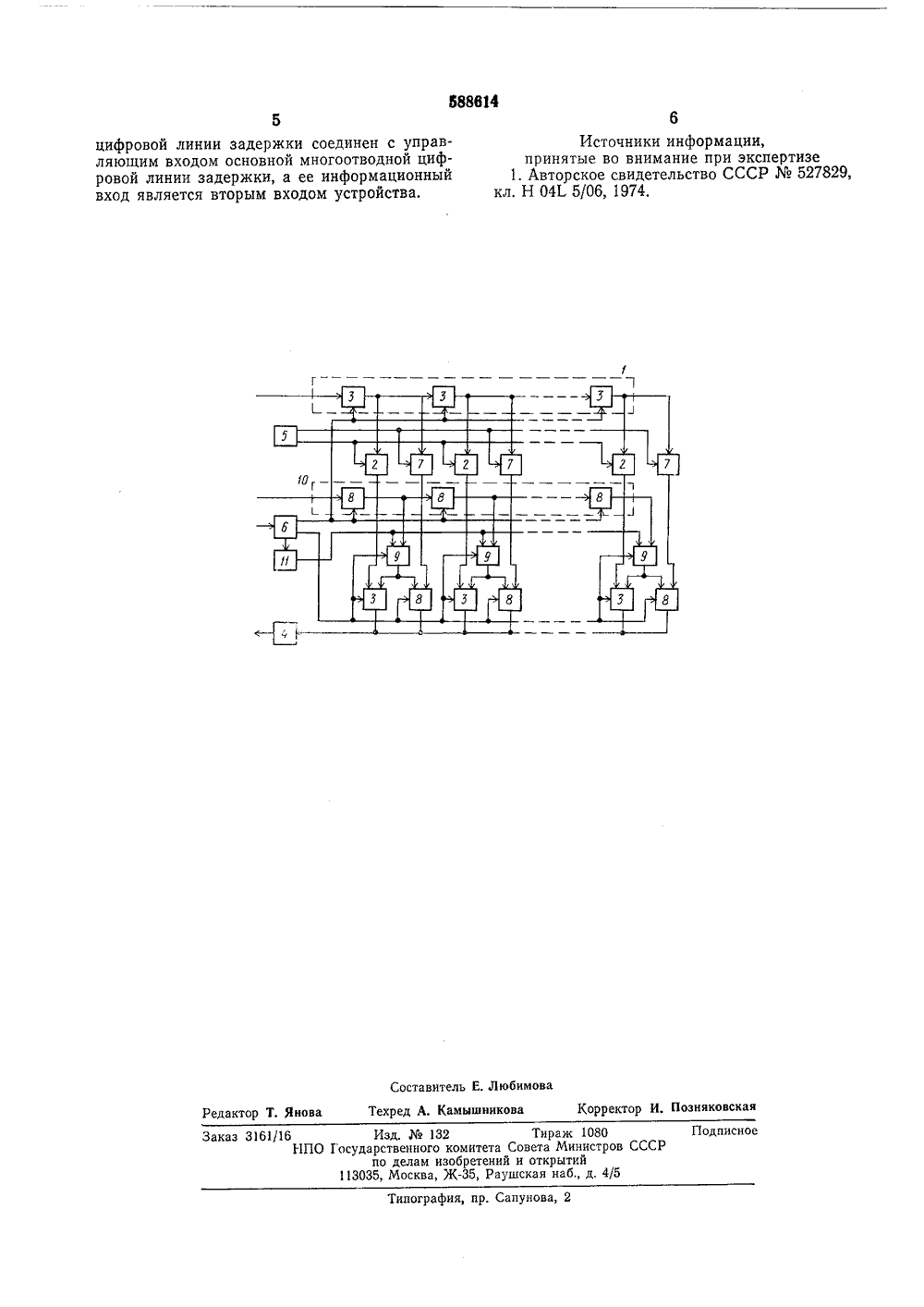

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ пп 588614 Союз СоветскийСоциалистических Республикприсоединением зая Государственный комитет(45) Дата опубликования описания 17.01.78 Совета Министров ССС по делам изобретений(72) Автор изобретени Григорь 71) Заявител Ленинградский электротехнический институт свя им, проф. М. А. Бонч-Бруевича4) УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ СИГНАЛ МНОГОКРАТНОЙ МОДУЛЯЦИИя к электросвязи и мо стемах пе едачи дан Изобретение относитсжет использоваться в си рных.Известно устройство для формирования сигналов многократной модуляции, содержащее на входе многоотводную цифровую линию задержки, к каждому отводу которой подключены последовательно соединенные фазовый модулятор и аттенюатор, при этом выходы аттенюаторов соединены с входом сумматора, выход которого является выходом устройства, другие входы фазовых модуляторов соединены с выходом источника несущих колебаний, а управляющий вход многоотводной цифровой линии задержки и управляющие входы аттенюаторов соединены с соответствующими выходами источника тактовых колебаний 11.Однако известное устройство допускает частотные искажения выходного сигнала при работе в режиме амплитудной, фазовой и час- тотной модуляций.С целью уменьшения частотных искажений выходного сигнала при работе в режиме амплитудной, фазовой, частотной, а также при любой комбинации этих видов модуляции в предлагаемом устройстве для формирования сигналов многократной модуляции между каждым отводом многоотводной цифровой линии задержки и входом сумматора введены последовательно соединенные дополнительный фазовый модулятор и дополнительный аттенюатор, при этом другие входы дополнительных фазовых модуляторов соединены с дополнительным выходом источника несущих колебаний, другой вход каждого из дополнительных аттенюаторов соединен с другим входом соответствующего основного аттенюатора и с выходом одного из введенных по числу отводов многоотводной цифровой линии задержки амплитудных модуляторов, первый вход каждого из которых подключен к соответствующему отводу введенной дополнительной многоотводной цифровой линии задержки, второй вход - с выходом дополнительно введенного функционального генератора, управляющий вход которого соединен с синхронизирующим выходом источника тактовых колебаний, а управляющий вход каждого из амплитудных модуляторов соединен с управляющими входами соответствующих основного и дополнительного аттенюаторов, при этом управляющий вход дополнительной многоотводной цифровой линии задержки соединен с управляющим входом основной многоотводной цифровой линии задержки, а ее информационный вход является вторым входом устройства.На чертеже представлена структурная электрическая схема предложенного устройства.Устройство для формирования сигналов З 0 многократной модуляции содержит на входе10 15 20 3многоотводную цифровую линию задержки 1, к каждому отводу которой подключены последовательно соединенные фазовый модулятор 2 и аттенюатор 3, при этом выходы аттенюаторов 3 соединены с входом сумматора 4, выход которого является выходом устройства, другие входы фазовых модуляторов 2 соединены с выходом источника 5 несущих колебаний, а управляющий вход многоотводной цифровой линии задержки 1 и управляющие входы аттенюаторов 3 соединены с соответствующими выходами источника 6 тактовых колебаний, а также последовательно соединенные дополнительный фазовый модулятор 7 и дополнительный аттенюатор 8, включенные между каждым отводом многоотводной цифровой линии задержки 1 и входом сумматора 4, при этом входы дополнительных фазовых модуляторов 7 соединены с дополнительным выходом источника несущих колебаний, вход каждого из дополнительных аттенюаторов 8 соединен с другим входом соответствующего основного аттенюатора 3 и с выходом одного из введенных по числу отводов многоотводной цифровой линии задержки 1 амплитудных модуляторов 9, первый вход каждого из которых подключен к соответствующему отводу введенной дополнительной многоотводной цифровой линии задержки 10, второй вход - с выходом дополнительно введенного функционального генератора 11, управляющий вход которого соединен с синхронизирующим выходом источника тактовых колебаний, а управляющий вход каждого из амплитудных модуляторов 9 соединен с управляющими входами соответствующих основного и дополнительного аттенюаторов 3 и 8, при этом управляющий вход дополнительной многоотводной цифровой линии задержки 10 соединен с управляющим входом основной многоотводной цифровой линии задержки 1, а ее информационный вход является вторым входом устройства. Устройство работает следующим образом, Бинарные сигналы, полученные из передаваемой информационной последовательности предварительным перекодированием, подаются синхронно на входы основной и дополнительной многоотводных цифровых линий задержки 1 и 10 и продвигаются по этим линиям благодаря продвигающим импульсам от источника тактовых колебаний. С отводов основной многоотводной цифровой линии задержки 1 сигналы подаются на основной и дополнительный фазовые модуляторы 2 и 7, на выходе которых получаются соответствующие входным сигналам отрезки несущих колебаний длительностью в единичный интервал Т, причем несущие колебания на выходах основного и дополнительного фазовых модуляторов 2 и 7, подключенных к одному отводу основной много- отводной цифровой линии задержки 1, всегда имеют отличие по фазе на 90. С выхода основного и дополнительного фазовых модуля- горов 2 и 7 указанные сигналы подаются на 25 30 35 4045 50 55 60 55 4основной и дополнительный аттенюаторы 3 и 8, в каждом из которых соответствующим отрезкам несущих колебаний придается форма соответствующего отрезка огибающей и нужная амплитуда,Для получения амплитудной модуляции сигналы предварительно пропускаются через амплитудные модуляторы 9. Коэффициент передачи амплитудных модуляторов 9 определяется сигналами, которые продвигаются в дополнительной многоотводной цифровой линии задержки 10 синхронно с продвижением сигналов в основной многоотводной цифровой линии задержки 1. С выхода основного и дополнительного аттенюаторов 3 и 8 сигналы поступают на вход сумматора 4, образуя линейный сигнал. Формула изобретения Устройство для формирования сигналовмногократной модуляции, содержащее на входе многоотводную цифровую линию задержки, к каждому отводу которой подключены последовательно соединенные фазовый модулятор и аттенюатор, при этом выходы аттенюаторов соединены с входом сумматора, выход которого является выходом устройства, другие входы фазовых модуляторов соединены с выходом источника несущих колебаний, а управляющий вход многоотводной цифровой линии з,задержки и управляющие входы аттенюаторов соединены с соответствующими выходами источника тактовых колебаний, о т л и ч а ю щ е е с я тем, что, с целью уменьшения частотных искажений выходного сигнала при работе в режиме амплитудной, фазовой, частотной, а также при любой комбинации этих видов модуляции, между каждым отводом многоотводной цифровой линии задержки и входом сумматора введены последовательно соединенные дополнительный фазовый модулятор и дополнительный аттенюатор, при этом другие входы дР- полнительных фазовых модуляторов соединены с дополнительным выходом источника несущих колебаний, другой вход каждого из дополнительных аттенюаторов соединен с другим входом соответствующего основного аттенюатора и с выходом одного из введенных по числу отводов многоотводной цифровой линии задержки амплитудных модуляторов, первый вход каждого из которых подключен к соответствующему отводу введенной дополнительной многоотводной цифровой линии задержки, второй вход - с выходом дополнительно введенного функционального генератора, управляющий вход которого соединен с синхронизирующим выходом источника тактовых колебаний, а управляющий вход каждого из амплитудных модуляторов соединен с управляющими входами соответствующих основного и дополнительного аттенюаторов, при этом управляющий вход дополнительной многоотводной588614 оставитель Е. Любимова ректор И, Позняковск икова дактор Т, Янов ПодписиСР Заказ 3161/16НПО 1 осу 1130 пография, пр. Сапунов цифровой линии задержки соединен с управляю 1 цим входом основной многоотводной цифровой линии задержки, а ее информационныйвход является вторым входом устройства,Изд. Хз 132 ственного комитето делам изобретен , Москва, Ж, Р 6 Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР Юв 527829,кл, Н 041. 5/06, 1974, Тираж 1080Совета Министровй и открытийушская наб д. 4/5
