Соединение ступицы с концом вала

Номер патента: 578502

Автор: Латышев

ZIP архив

Текст

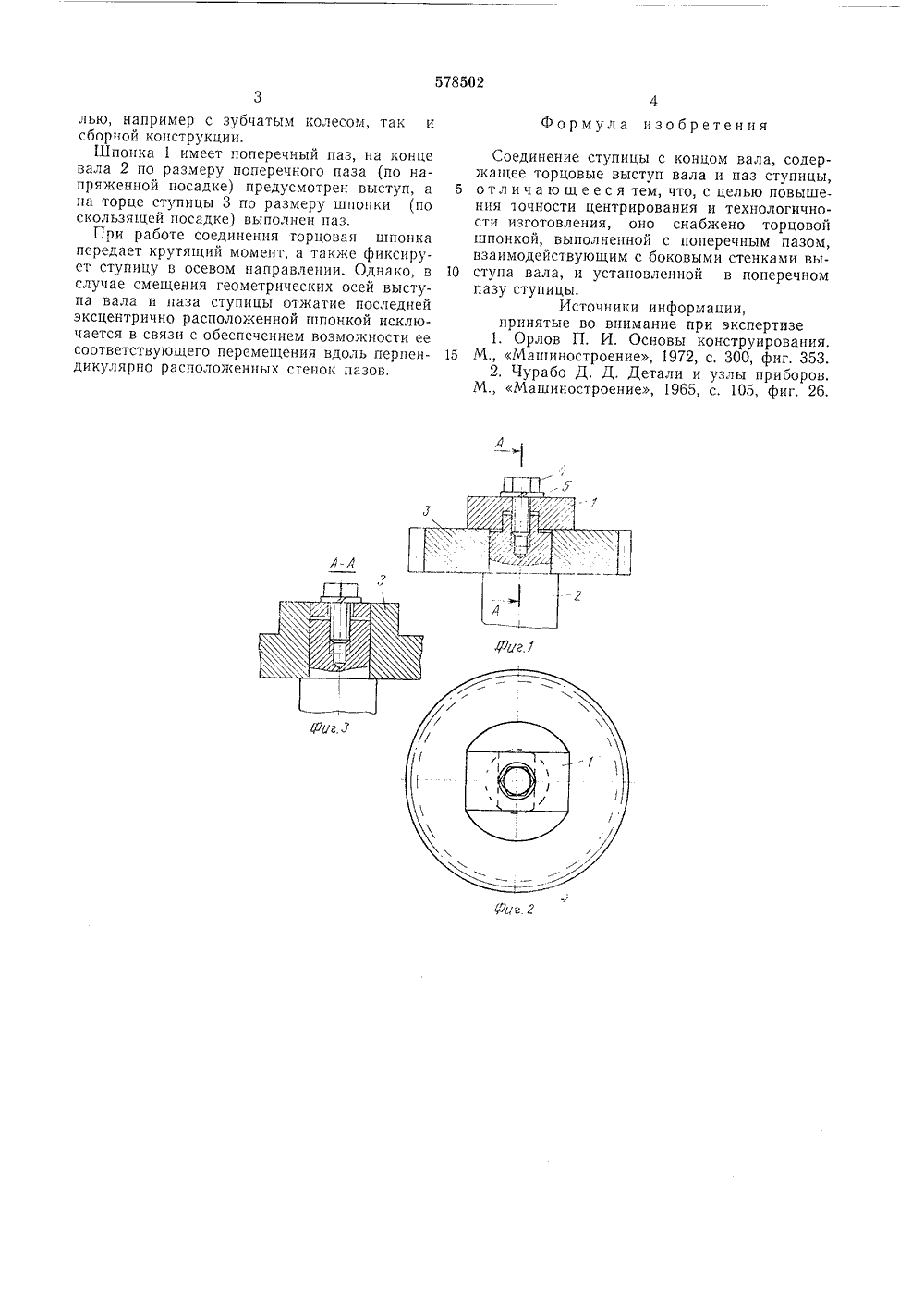

,и) 5785 О 2 ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советскик Социаистнческас Ресоублнк61) Дополнительное к авт. свид-ву В 3/О 1) 2016821/25-27явки2) Заявлено 18.04,7 рисоединением з Государственный комитет 3) Приоритет строе СССРаобретений авета 6 Япо дела(71) Заявител ОНЦОМ ВА 4) СОЕДИНЕНИЕ СТУПИЦЬ оединение ступицы сее торцовые выступ(43) Опубликовано 30,10 (45) Дата опубликовани Изобретение относится к области машиностроения и может быть применено для соединения ступиц колес, шкивов, рукояток с концом вала.Известно соединение ступицы с концом вала торцовой шпонкой. В этом соединении наторцах вала и ступицы предусмотрены пазыпод шпонку, в которые вставляется при сборке шпонка, прикрепленная к валу болтом 111.Недостатки известного соединения состоят втом, что для обеспечения центрирования деталей требуется не только точное изготовлениепазов на торцах вала и ступицы, но также иточное симметричное расположение их относительно общей оси.Известно также сцом вала, содержащ валаи паз ступицы 2,При сборке торцовые выступ и паз взаимодействуют своими ответными поверхностями,что обеспечивает передачу как момента, так иосевых усилий.Данное устройство является наиболее близким к изобретению по технической сущностии достигаемому результату.Недостатки этого соединения тоже состоятв необходимости точного изготовления и относительного расположения паза и выступа, атакже в технологической трудоемкости их выполнения,Целью изобретения является повышение точности центрирования и технологичности изготовления ступицы и вала.Это достигается тем, что соединение снабжено торцовой шпанкой, выполненной с по 5 перечным пазом, взаимодействующим с ответными боковыми стенками выступа вала, а боковые поверхности шпонки - с ответными боковыми стенками паза ступицы,Такое выполнение упрощает конструкцию и10 обеспечивает более точное изготовление пазовна шпонке и на ступице и выступа на валу,так как все пригоночные операции могут бытьвыполнены на плоско-шлифовальном станке.При этом также повышается точность центри 15 рования деталей, так как на точность сборкине влияет несимметричность расположения пазов относительно общей оси как на шпош;е,так и на ступице и несимметричность расположения выступа на конце вала относительно20 ее оси.На фиг. 1 показано соединение в продольном разрезе, где ступица выполнена за одноцелое с деталью, например с зубчатым колесом; на фиг. 2 - то же, вид сверху; на фпг.25 3 - разрез по А - А на фиг. 1; на фпг, 4 -соединение в продольном разрезе, где ступицаи зубчатое колесо сборной конструкции; нафиг. 5 - то же, вид сверху.Соединение состоит из шпанки 1, вяла 2,д 0 ступицы 3, болта 4 и шайбы 5. Ступица 3 может быть выполнена за одно целое с деталью, например с зубчатым колесом, так и сборной конструкции.Шпонка 1 имеет поперечный паз, на конце вала 2 по размеру поперечного паза (по напряженной посадке) предусмотрен выступ, а на торце ступицы 3 по размеру шпонки (по скользящей посадке) выполнен паз.При работе соединения торцовая шпонка передает крутящий момент, а также фиксирует ступицу в осевом направлении. Однако, в случае смещения геометрических осей выступа вала и паза ступицы отжатие последней эксцентрично расположенной шпонкой исключается в связи с обеспечением возможности ее соответствующего перемещения вдоль перпендикулярно расположенных стенок пазов,Формула изобретения Соединение ступицы с концом вала, содержащее торцовые выступ вала и паз ступицы,5 отличающееся тем, что, с целью повышения точности центрирования и технологичности изготовления, оно снабжено торцовойшпонкой, выполненной с поперечным пазом,взаимодействующим с боковыми стенками вы 10 ступа вала, и установленной в поперечномпазу ступицы.Источники информации,принятые во внимание при экспертизе1, Орлов П. И, Основы конструирования.15 М., Машиностроение, 1972, с, 300, фиг. 353.2. Чурабо Д. Д. Детали и узлы приборов.М., Машиностроение, 1965, с. 105, фиг. 26,Тирак 1154ета Совета Министроений и открытийРаушская иаб., д. 4,5 Изд.875 сударствеиного комитпо делам изобрет 113035, Москва, Ж,ипография, пр, Сапунова Заказ 198/4 Подпис НПО Го в СССР

Смотреть

Заявка

2016821, 18.04.1974

ПРЕДПРИЯТИЕ ПЯ М-5273

ЛАТЫШЕВ ЯКОВ МИХАЙЛОВИЧ

МПК / Метки

МПК: F16B 3/00

Метки: вала, концом, соединение, ступицы

Опубликовано: 30.10.1977
