Номер патента: 567970

Авторы: Бутов, Козицын, Макаричев, Чувыкин

ZIP архив

Текст

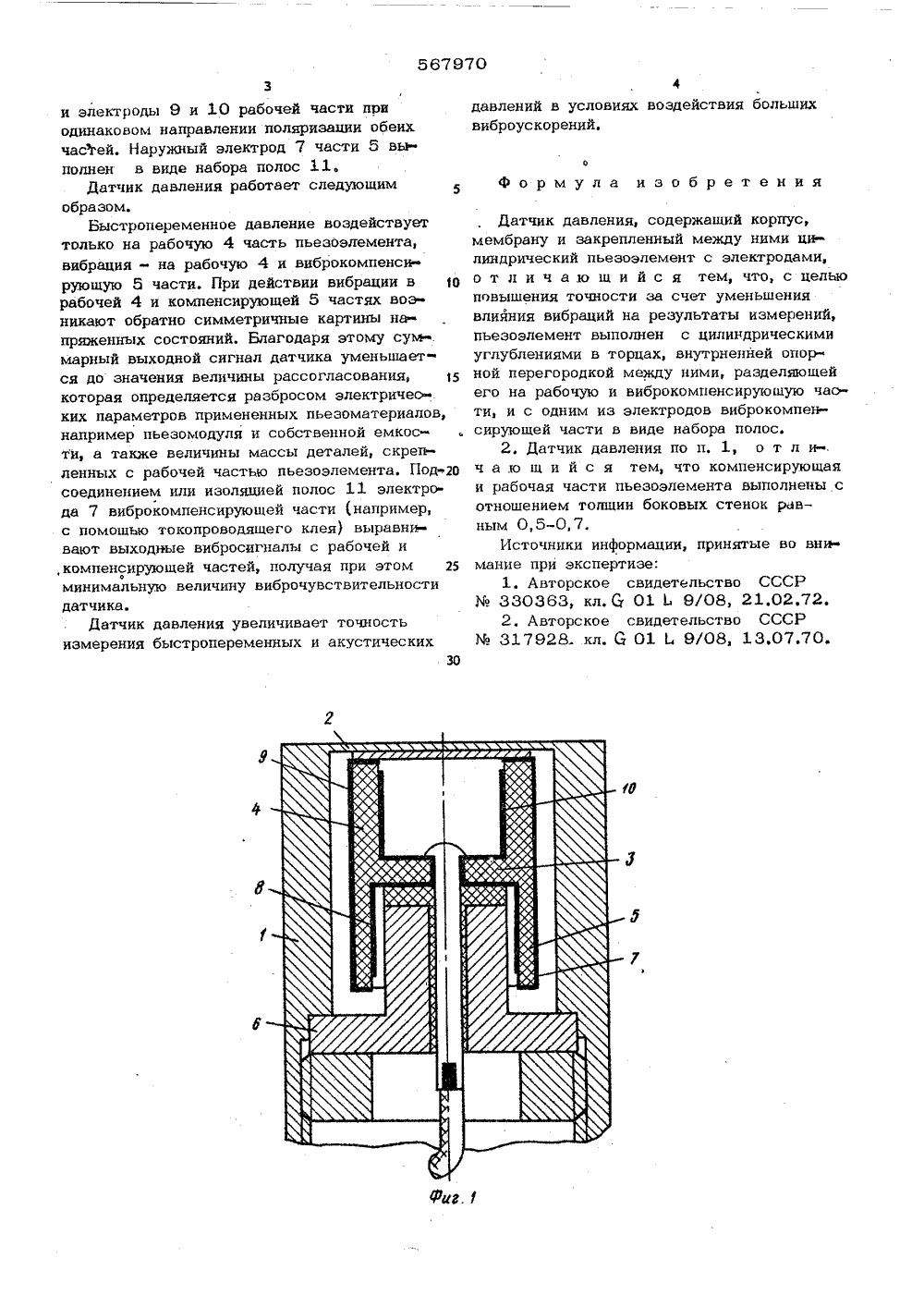

Союз Советских Социалисти цесним Республик1) Дополнительное к авт. свил-ву 2) Заявлено 05,04.76 21) 2344187 с присоединением заявки асударстеенный каин Сааета Мнннстраа СС па делам нзааретенн и аткрытий) Опубликовано 0 5) Дата опубликования описания 19.08) Заявитель 4) ДАТЧИК ДАВЛЕНИ ос Виброкомпе езоэлемента в Изобретение относится к области контрольно-измерительной техники, в частностик пьезоэлектрическим датчикам давления.Известны датчики давления, содержащиепьезоэлемент в форме цилиндра, разделенный кольцевой прорезью глубиной 0,5 0,8высоты цилиндра на внутреннюю цилиндрическую и внешнюю кольцевую части равной плошади 11.Известны также датчики давления, содержащие корпус, мембрану и закрепленныймежду ними цилиндрический пьезоэлемент сэлектродами, выполненный с опорой в поперечной плоскости, разделяющей его на двесимметричные части 2. Известные датчикидавления обладают большой чувствительностьюк вибрациям из-за наличия нескомпенсированной массы мембраны,В предла.аемом датчике для уменьшениявлияния вибрации на результаты измеренийпьезоэлемент выполнен с цилиндрическимиуглублениями в торцах, внутренней опорнойперегородкой между ними, разделяющей егона рабочую и виброкомпенсируюшую части,и с одним,иэ электродов виброкомпенсирую щей части в виде набора пол нсируюшая и рабочая части пь ыффполнены с отношением толщин боковых стенок 0,5-0,7,5 На фиг. 1 представлен датчик давления,разрез; на фиг. 2 - развертка наружной поверхности пьезоэлемента.Датчик давления содержит корпус 1, мембрану 2 и пьезоэлемент цилиндрической фонО мы, Пьезоэлемент выполнен с цилиндрическими углублениями в торцах и внутреннейопорной перегородкой С между ними, разделяющей его на рабочую 4 и виброкомпенсируюшую 5 части. Пьезоэлемент закреплен между5 мембраной 2 и основанием 6 корпуса 1 поторцу рабочей части 4 и в области перегтродки С соответственно,Виброкомпенсируюшая 5 и рабочая 4 час.ти пьезоэлемента выполнены с отношениемО толщин боковых стенок, равным 0,5-,0,7.Обе части электрически соединены встречно с учетом направления поляризации материала, иэ которого изготовлен пьезоэлементНа фиг. 1 показаны наружный 7 и внут25 ренний 8 электроды виброкомценсирующей567970 7 и электроды 9 и 10 рабочей части приодинаковом направлении поляризации обеихчастей, Наружный электрод 7 части 5 выполнен в виде набора полос 11,Датчик давления работает следующим5образом.Ьыстропеременное давление воздействуеттолько на рабочую 4 часть пьезоэлемента,вибрация - на рабочую 4 и виброкомпенсирующую 5 части. При действии вибрации в орабочей 4 и компенсирующей 5 частях возникают обратно симметричные картины напряженных состояний. Благодаря этому сум .марный выходной сигнал датчика уменьшается до значения величины рассогласования, 1которая определяется разбросом электричео-.ких параметров примененных пьезоматериалов,например пьезомодуля и собственной емкости, а также величины массы деталей, скрепленных с рабочей частью пьезоэлемента. Под соединением или изоляцией полос 11 электрода 7 виброкомпенсирующей части (например,с помощью токопроводящего клея) выравнивают выходные вибросигналы с рабочей и,компенсирующей частей, получая при этом 25минимальную величину виброчувствительностидатчика.Датчик давления увеличивает точностьизмерения быстропеременных и акустических30 давлений в условиях воздействия большихвиброускорений,оформула изобретения Датчик давления, содержащий корпус,мембрану и закрепленный между ними цилиндрический пьезоэлемент с электродами,о т л и ч а .ю щ и й с я тем, что, с цельюповышения точности за счет уменьшениявлияния вибраций на результаты измерений,пьезоэлемент выполнен с цилиндрическимиуглублениями в торцах, внутрненней опорной перегородкой между ними, разделяющейего на рабочую и виброкомпенсирующую чаоти, и с одним из электродов виброкомпенсирующей части в виде набора полос.2, Датчик давления по п. 1, о т л ич а ю щ и й с я тем, что компенсирующаяи рабочая части пьезоэлемента выполнены сотношением толщин боковых стенок равным 0,5-0,7,Источники информации, принятые во внимание при экспертизе:1, Авторское свидетельство СССР330363, кл. 6 01 Ь 9/08, 21,02,72,2Авторское свидетельство СССР317928 кл. Й 01 Ь 9/08, 13.07,70.Составитель С, ЧернявскийРедактор О. филиппова Техред Н. Андрейчук Корректор А. ГриценкЗаказ 2791/31 Тираж 1101 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5 филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Смотреть

Заявка

2344187, 05.04.1976

ПРЕДПРИЯТИЕ ПЯ А-1891

БУТОВ ВЛАДИМИР ИВАНОВИЧ, КОЗИЦЫН СЕРГЕЙ АНДРЕЕВИЧ, МАКАРИЧЕВ ВЛАДИМИР ПАВЛОВИЧ, ЧУВЫКИН ЮРИЙ ВИКТОРОВИЧ

МПК / Метки

МПК: G01L 9/08

Метки: давления, датчик

Опубликовано: 05.08.1977
