Мультигидроциклон

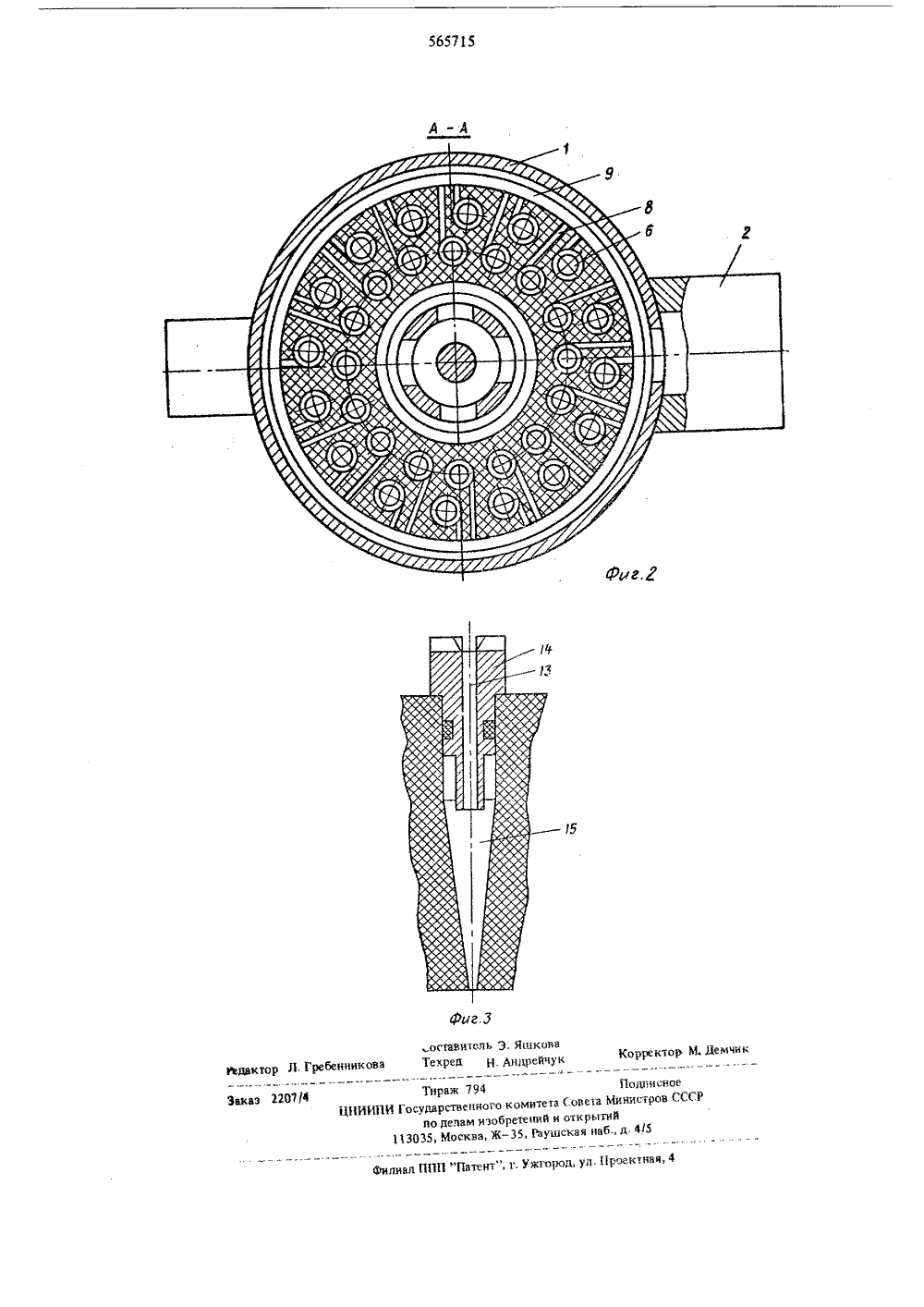

Союз Советсиин Социалистиыеоиа Республик(23) Приоритет -Гасударственный номнтет Сонета Мнннатроа ССС оо делам необретеннй н открытнй(45) Дата опубликования описани 2) Автор изобретения. С,Друг сударственный проектно - конструкторский и зксиериментальньФ ннстт 1 туг угольного машиностроеш 1 я(71) Заявитель ый мульти разрез А - А 1 нчный сена Изобретение относится к устройствам для раз. деления суспенэий, содержащим в одном агрегате несколько сепарирующнх элеме 1 пов, и может ис. пользоваться для очистки рабощтх жидкостей от мел кодисперсных ферромагнитных включений.,Известен гидроциклон, состоящий из корпуса, камер очищенной и загрязненной суспензии, электромагнитной катушки, расположенной снаружи корпуса 111.Недостатком данного гидроциклона является малая эффективность очистки суспензий от ме 1 псодисперсных ферромагнитных включений,Под действием магнитного поля, создаваемого катушкой, намагничиваемые включения при. жимаются к внутренним стенкам гидроциклона, При значительном количестве ферромагнитных включений последние создают шероховатую поверхность внутри корпуса гидроциклона и пре. пятствуют плавному движению включений вниз, тем самым ухудшая тонкость и степень фильтрации суспензий, содержащих одновременно ненамагничиваемые включения, При работе гидроциклона в запыленной среде через нижнее отверстие будет проникать внутрь его пыль, что также ухудшает фильтрацию исходной суспензии,Наиболее близок к изобретению мультнтидро. циклон, включающий корпус с патрубком 11 Ощчи исхОднОЙ суспензии, сепар 11 руюпп 11 е элементы с вхОДным и въ 1 хОДным патрубкаьш, размсще 11 ные внутри кор 11 уса, кольцевую камеру, соединенную с входными патрубками сепарнру 1 оших элементов, камеры сбора осветленной и сгуце 1 гиой фракций 2 Недостатком такого 1 чтдроцнклона является малая эффективность очистки суспензий, содержащих мелкодисперсные ферромагнитные включения,Цель изобретения - повышение эффективности очистки исходной суспензии от мелкодисперсных часпщ ферромагнитных включений.Это достигается тем, что корпус мультигндро. цтпслона снабжен барабаном, в котором установле. ны сепарирующие элементы, и магнитом, расположенным по оси барабана.На фиг,1 изображен предлагаемгидроциклоп, общий вид; на фнг. 2 данНа фиг.1; на фиг. 3 изображен еди 1рирующий элемент, общий вид.Мультнгидроциклон состоит из корпуса 1 с пат. рубкам 2 подачи исходной суспензии, отводными патрубками 3 для осветленной н натрубком 4 - для10 20 сгущенной фракции. Внутри корпуса 1 размещен барабан 5,с установленными в нем сепарирующнми элементами 6, По оси барабана расположен маг .нит 7. Сепарирующие элементы 6 снабжены входны. ми патрубкамн 8, соединенными с кольцевой каме. рой 9, и выходными патрубками 10 осветленной фракции. Над барабаном 5 расположена камера 11 осветленной фракции, а под барабаном камера 12 сгущенной фракции. Камеры 11 и 12 соединены между собой каналом 13, выполненным в ниппеле 14, и камерами 15 сепарирующего элемента 6.Мультигидроциклон работает следующим об. разом.Исходная суспензия под давлением поступает через входной патрубок 2 в кольцевую камеру 9 и далее через входные патрубки 8 в сепарирующие элементы 6. В сепарирующих элементах 6 под дей.Ъствием центробежных сил исходная суспензия очищается в камерах 15. Отфильтрованнаясуспензия вместе с потоком воздуха из камер 15 сепарирующих элементов 6 поступает через патрубки 10 по каналам 13 в камеру 11 осветленной фракции,За. тем из камеры 11 суспензия стекает через отводной патрубок 3 на слив вниз, омывая поверхность магнита 7 и очищаясь от мелкоднсперсньи частиц фер. ромагнитных включений, Сгущенные фракции из камер 15 поступают вннэ в камеру 12, далее по патрубку 4 выводятся из мультнгидроцнклона.Таким образом, благодаря снабжению корпуса предлагаемого мультигндроциклона барабаном, в котором установлены сепарирующие элементы, и магнитом, расположенным по оси барабана,дости. гается высокая эффективность очистки исходной суспензии от мелкодисперсных частиц ферро. магнитных включений. Формула изобретения Мультигидроциклон, включающий корпус с патрубком подачи исходной суспензии, сепарирующие элементы с входными и выходными патрубка. ми, размещейные внутри корпуса, кольцевую камеру, соединенную с входными паарубками сепарирующих элементов, камеры сбора осветленной и сгущенной фракций, о т л и ч а ю щ и й с я тем, что, с целью повышения эффективности очистки исход. ной суслензии от мелкодисперсных частиц ферромагнитных включений, корпус снабжен барабаном, в котором установлены сепарирующие элементы, и магнитом, расположенным по оси барабана.Источники информации, принятые во внимание при экспертизе:1, Авторское свидетельство СССР йф 234266, кл. В 04 С 903, 1962. 2, Авторское свидетельство СССР У 405599,кл, В 04 С 7/00, 1971.565715 Тираж 794 Подннсное Ц 11 ИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открмтий 113035, Москва, Ж - 35, Раушская наб., д. 4/5
