Устройство для регулирования разрежения в приводе искусственного желудочка сердца

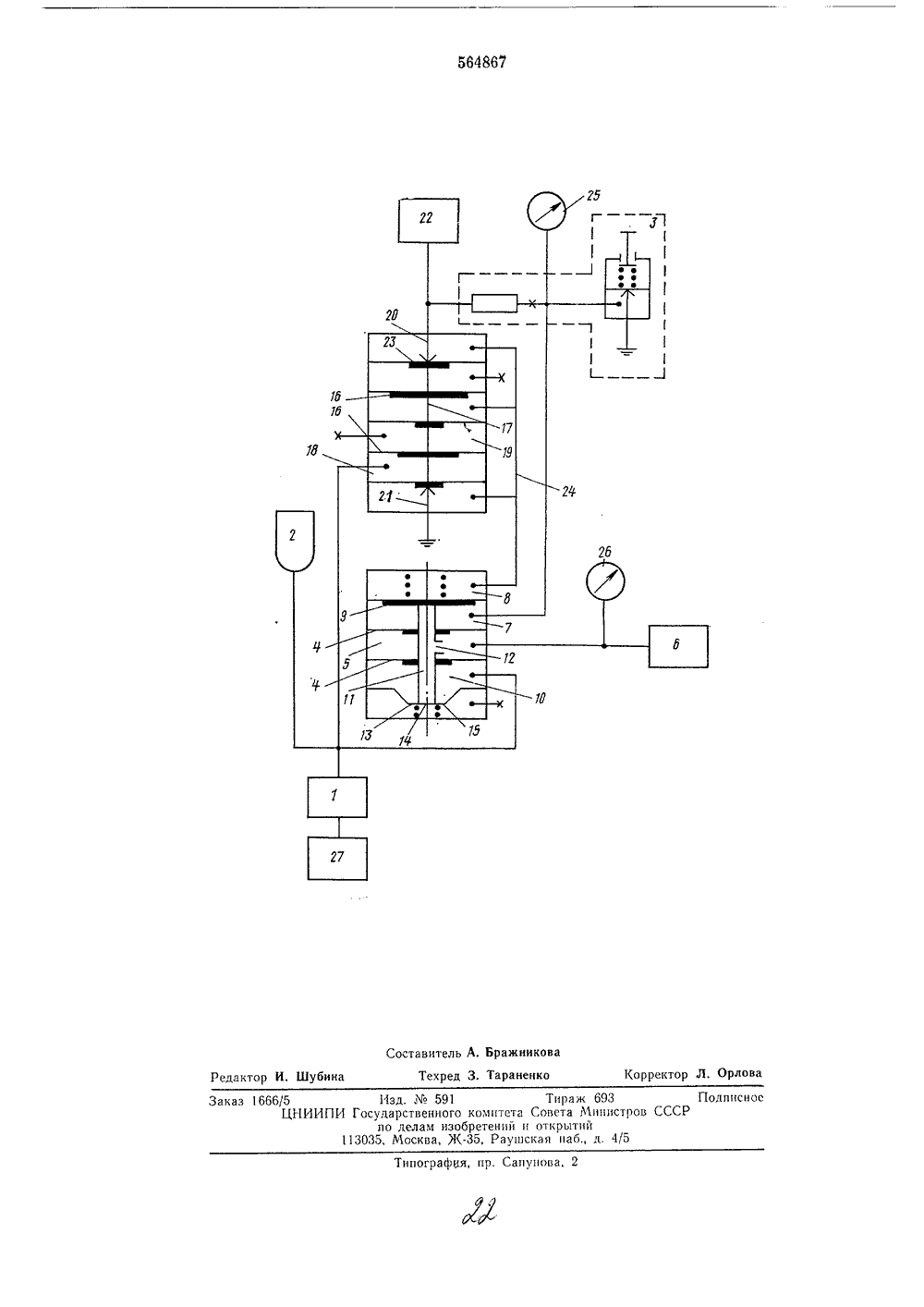

(ОПИСАНИЕш 1 64867 Союз Советских Социалистических Республик(23) ПриоритетОпубликовано 15.0.77, Бюллетень26Дата опубликования описания 08.08.77 51) М. Кл. А Государственный комит Совета Министров ССС по делам изобретенийи открытий(72) Авторы изобретения окшин и В. Л. Ждан заявитель УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ РАЗРЕЖЕНИЯ РИВОДЕ ИСКУССТВЕННОГО ЖЕЛУДОЧКА СЕРДЦА лИзобретение относится к области медицины,в частности к приводу искусственного желудочка сердца.Известно устройство для регулированияразрежения в приводе искусственного желудочка сердца, содержащее клапан управления, ресивер, задатчцк выходного сигнала,трехмембрацнос пневматическое реле, включающее камеру питания, сообщенную с вакуум-цасосом, две командные камеры, одна из 10которых соединена с задатчиком сигнала, ивыходную камеру, соединенную с клапаномуправления 1.Известное устройство не обеспечивает удовлетворительных гемодинамических характеристик искусственного желудочка, так как нестабильность разрежения на входе в регулятор приводит к нестабильному режиму на входе в искусственные желудочки.Для улучшения гемодинамических характер исти к искусственного желудочка сердцапредлагаемое устройство снабжено пятимембранным элементом сравнения, одна минусовая камера которого сообщена с выходнойкамерой пневматического реле, а другая минусовая камера - с выходными камерами элелмента сравнения и с командной камерой пневматического реле,Ча чертеже показано предлагаемое устройство. 30 Устройство содержит клапан 1 управления, ресивер 2, задатчик 3 выходного сигнала, трехмембранцое пневматическое реле и пяти- мембранный элемент сравнения.Трехмембранное пневматическое реле включает в себя мембраны 4, образующие камеру 5 питания, сообщенную с вакуум-насосом б, две командные камеры 7 и 8, которые разделецы третьей мембраной 9, и выходную камеру 10.При этом командная камера 7 соединена с задатчиком 3 сигнала, а выходная камера 10 - с клапаном 1 управления.Подвижный шток 11 пневматического реле выполнен полым с радиальными отверстиями 12 и отверстием 13, при этом отверстие 13 поого штока 11 и подпружиненная заслонка 14 образуют переменный выходной дроссель 15 для сообщения камеры 5 питания с выходной камерой 10.Пятимембранный элемент сравнения содержит мембраны 1 б, связанные между собой подвижными штоком 17 и две мицусовые камеры 18 и 19, У крайних мембран размещены два сопла 20 и 21, первое из которых сообщено с источником 22 давления питания и образует с жестким центром мембраны выходной переменный дроссель 23, а сопло 21 сообщено с атмосферой.Минусовая камера 18 элемента сравнения3сообщена с выходной камерой 10 пневматического реле, а минусовая камера 19 - с выходными камерами 24 элемента сравнения и с командной камерой 8 пневматического реле.Манометр 25 и вакгмметр 26 служат для контроля, соответственно, величин давления и разрежения.Устройство р а ботает следующим образом.Управляющий сигнал подается от задатчика 3 давления в командную камеру 7 пневматического реле, после чего разрегкение, имеющееся в камере 5 питания, сообщенной через отверстие 12 штока 11 с вакуум-насосом 6, создается в выходной камере 10 пневматического реле, при этом величина разрежения пропорциональна сигналу давления уставки от задатчика 3 давления.Задатчик 3 давления запптывается от источника 22 давления питания,Выходная камера 10 сообщается через клапан 1 управления с искусственным желудочком 27 сердца, в котором создается такгке разрегкение, величина которого в магистрали вакуум-насоса контролируется вакуумметром 26,Величина давления от задатчика 3 давления контролируется манометром 25. Одновременно разрежение, как сигнал обратной связи, создается в минусовой камере 18 элемента сравнения. В минусовую камеру 19 подпора подводится соответствующий сигнал давления. При отклонении величины разрежения от заданной шток 17 опускается и прикрывает сопло 21, сооощенное с атмосферой. При этом изменяется величина зазора между соплом 20 и мембраной 16 у сопла. Сигналрассогласовация, пропорциональный величине отклоненияразрегкения от заданного, поступает во вторую командную камеру 8 пневматического ре 5 ле, компенсируя изменение разрегкения. Камера с соплом 20 сообщена с минусовой камерой 19 подпора для улучшения динамикиработы устройства.Поддержание сигнала разрежения постоян 10 ным улучшает гемодинамические характеристики искусственного желудочка.ф ор мул а изобретенияУстройство для регулирования разрегкения15 в приводе искусственного желудочка сердца,содержащее клапан управления, ресивер, задатчик выходного сигнала, трехмембранноепневматическое реле, включающее камеру питания, сообщенную с вакуум-насосом, две20 командные камеры, одна из которых соединена с задатчиком сигнала, и выходную камеру,соединенную с клапаном управления, о тл ич а ю щ е е с я тем, что, с целью улучшениягемодинамических характеристик искусствец 25 ного желудочка сердца, устройство снабженопятимембранным элементом сравнения, однаминусовая камера которого сообщена с выходной камерой пневматического реле, а другая минусовая камера - с выходными каме 30 рами элемента сравнения и с командной ка.мерой пневматического реле.Источник информации, принятый во внимание при экспертизе1. Технический отчет завода Кулон поЗ 5 НИР Мо 1 Ч-73, с. 8,564867Составитель А. Бражннкова Редактор И. Шубина Техред 3. ТараненкоКорректор Л. Орлова Заказ 1666/5 Изд. М. 591 Тираж 693 Подписное ЦНИИПИ Государственного комитета Совета Министров СССРпо делам изобретений и открытий 113035, Москва, Ж, Раушская иаб., д. 4/5Типография, пр. Сапунова, 2
