Лежневый плот
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

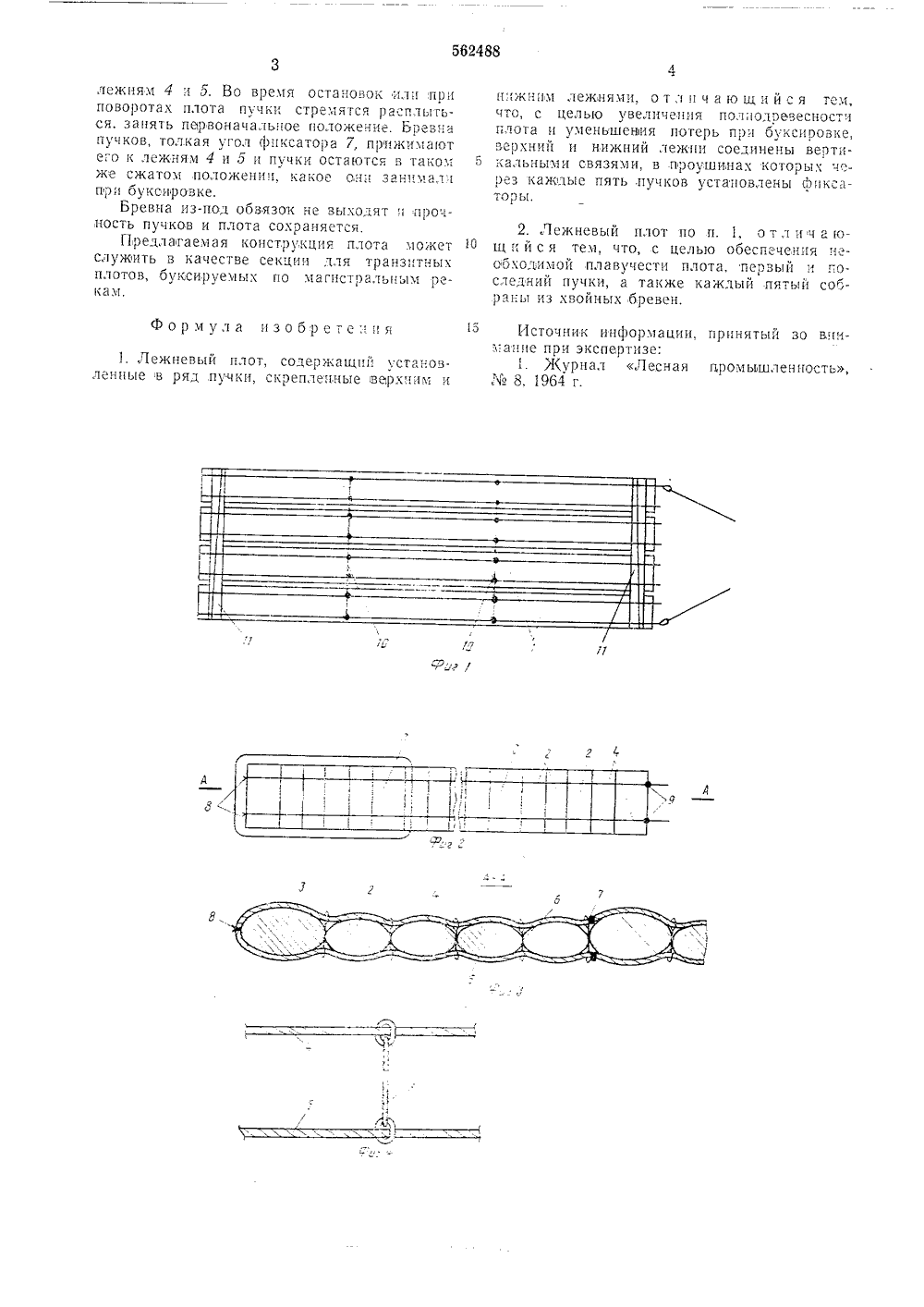

)562488 Сооа Советских Социалистических Республик(61) Дополнительное к авт. сзцд-зу - (22) Заявлено 29.03.76 (21) 2339758/11 В бэ б 60 И присоединением заявки Ъе -23) Приоритет -43) Опубликовано 25.06.77. Бюллетень,е3 ет Госвдарственныи овета Министров СССР 3) УДК 621.86о делам изобретено н открытий а опубликования оггцсанця 10.10.7 4 2) Авт Б. П. Полехин, Н. 1, Катков, А. А. Зайцев и В. П. Козик ентральный научно-исследовательский институт лесоспла тения втель ЕЖНЕВЫИ ПЛОТ Изобретение относится к плотовому лесосплаву и может быть использовано лесосплазными предприятиями при транспортирозке леса, особенно лиственных порол и лиственницы по водным путям страны, 5Известен однорядный лежневый плот, содержащий установленные в ряд,пучки, скрепленные верхним и нижним лежнями 11.Однако з известном плоту не обеспечзается достаточной полнодревесносэи, не исключе ны;потери древесины.Целью изобретения является увеличение полнол 1 резесности плота и уменьшение потерь прц буксрозке.Это достигается тем, что верхий сниж ний лежни соединены вертикальными связями, в проушинах которых через кажлые пять пучков установлены фиксаторы.Для обеспечения необходимой плавучести плота первый и последний пучки, а также 20 каждый пятый могут быть соорацы из хвойных бревен.г 1 а фиг. 1 показан общий вил лежнево"о плота; на фиг, 2 - линейка лежневого плота; а фг, 3 - разрез А - А на фцг. 2; я фг. 4 - соединение лежней прозолочым и прутковымц связями.Лежневый плот состоит из нескольких л- неек 1 по ширине, составленных из пучков , устанозленых з определенном порялке пер пендикулярно направлению буксгеровки ц форыировочного такелажа.Пучки 2 из лиственных бревен установлены внутри кажлоц линейки, а первый, послелнцй кажлый пятый пучки 3 выполнены цз хвойных бревен. Сверху ц снизу кажлый пучок охвачен лвумя лежнями: верхним 4 и нижним б цз стального каната, соедценным грозолочнымц цлц тросовымц связями б, закрепленными после каждого пучка, После каждоГО пятОГО и чка в верхнюю ц пцжцОю проушины связи установлены фиксаторы 7, позволяющие связям смещаться только к хвостовой части плота.В хвостовой части кажлой линейки каждая ларя верхних ц нцжццх лежней соединяется тякелажнымц скобами, а в головной части - спаренными 8 цлц хомутовымц 9 сж- мам. По шцрце плота линейки в лвух-трех местах скрепляются поперечнымц счаламц 101, я ча головцоц л хвостовой частях плота уложеы брустверы 11, которые прикреплены сплоточйым елинцам с помощью брустверцых комплектов.При буксировке плота пчкц 2 и 3 за счет сопротивления лвцжгн Гпо стремятся уплотниться и слзцнуться к хвостовой части. Проволочные цлц тросозые связи б, вклочяя ц те, з которые стянозлены фксяторы 7, своболцо сдвигаются к хзостозой части плотя по562488 15 лежням 4: 5. Во время остановок я,т.при поворотах плота пучки стремятся расплыться, занять первоначальное положение. Бревна пучков, толкая угол ф:ксатора 7, прижимают его к лежням 4 и 5 и пучки остаются в таком 5 же сжато 1 положени, какое они занмал при буксировке.Бревна из-под обвязок не выходят и прочность пучков и плота сохраняется,Предлагаемая конструкция плота может 10 служить в качестве секции для транзитных плотов, буксируемых по магистральным рекам. Формула изобретсння 1. Лежневый плот, содержащий усгаозленные в ряд пучки, скрепленные верхигм и нижним лежнями, о т л и ч а ю щ и й с я тем, что, с целью увеличения пол;одревесности плота и уменьшения потерь при буксировке, верхний и нижний лежни соединены вертикальными связями, в проушинах которых ч.- рез аждье пять уо установлены фиксаторы. 2. Лежневый плот по п. 1, о т л и ч а ощ и йс я тем, что, с целью обеспечен:я неооходимой плавучести плота, первый и последний пучки, а также каждый пятый собраны из хвойных бревен. Источник информации, принятый зо вина ие при экспертизе:1. М(урнал Лесная дромььшленность,8, 1964 г.Заказ 001 цЮ Пад М 90 Тирагк П 09 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытии Москва, 7 К, Раушская наб., д. 45 Тип. Харьк, фил, пред. сПатентэ
СмотретьЗаявка
2339758, 29.03.1976
ЦЕНТРАЛЬНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ЛЕСОСПЛАВА
ПОЛЕХИН БОРИС ПОЛИКАРПОВИЧ, КАТКОВ НИКОЛАЙ ГЕОРГИЕВИЧ, ЗАЙЦЕВ АЛЕКСАНДР АЛЕКСАНДРОВИЧ, КОЗИК ВЛАДИМИР ПЕТРОВИЧ
МПК / Метки
МПК: B65G 69/20
Опубликовано: 25.06.1977
