Устройство для выделения сигналов синхронизации из принимаемых сигналов изображения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 55778
Автор: Расплетин
Текст

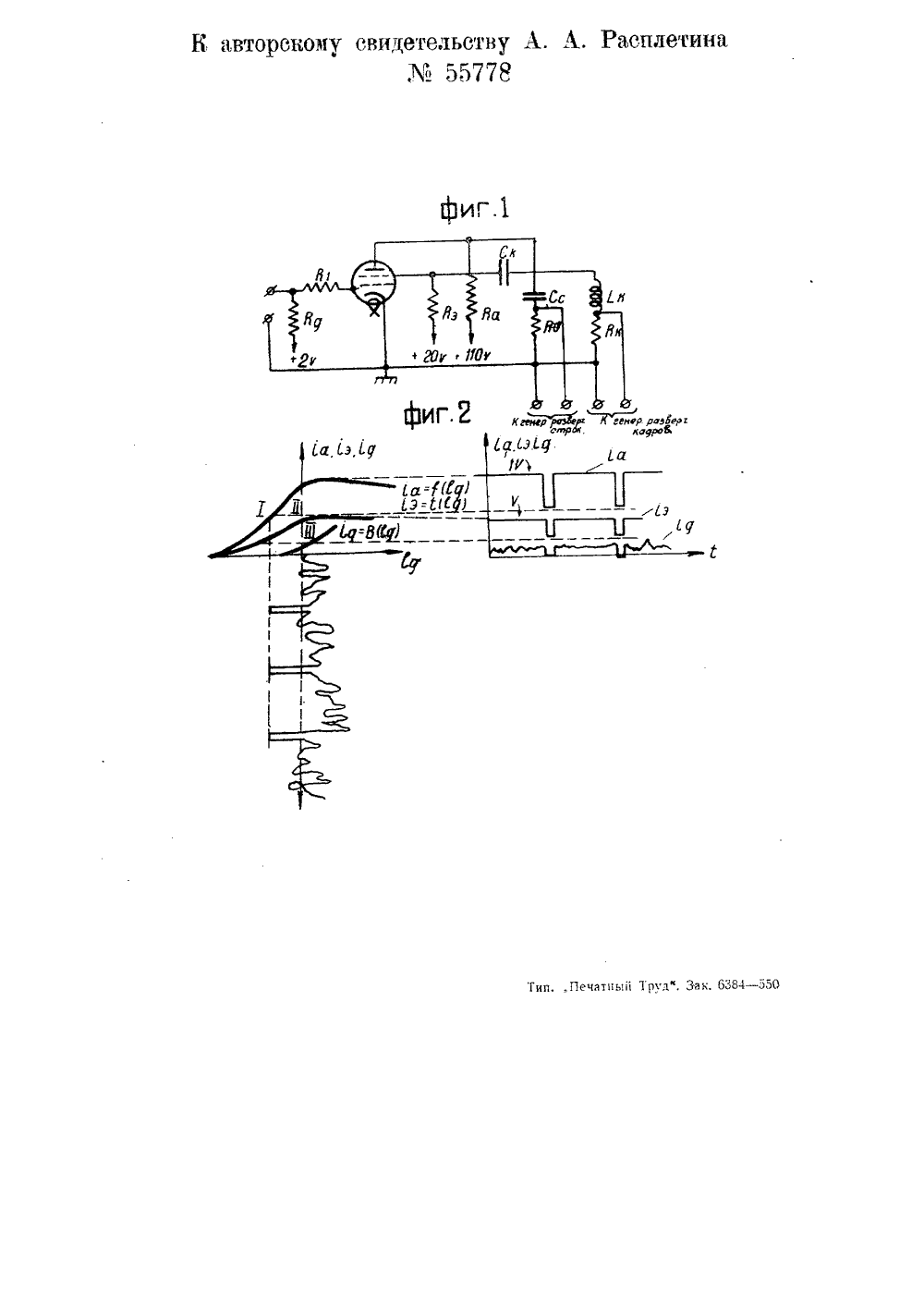

Класс 21 а, 35,Ло 55778 Г ,А ИСАНИЕ ИЗОБРЕТЕНИЯ ВТОРСКОМУ СВИДЕТЕЛЬСТ Зар ИМЦА. А. Распеления сигнаых сигналов изображения.13 февраля 1937 года в НКАП за Ж 163ублнковано 30 сентября 1939 года,строиство для выд маемхронизирую более значи Одним из основных факторов, определяющих качество работы телеприем. ного устройства, является устойчивость синхронизации. Устойчивость синхронного хода телеприемника в значительной мере зависит от работы селекторного устройства, выделяющего синхронизирующие сигналы из общего канала и разделяющего сигналы построчной и кадровой синхрони. зации.Предлагаемый способ, основанный на принципе амплитудной селекции, отличается тем, что выделение сигналов синхронизации строк и кадров производят в одной лампе, для чего одновременно используется нелинейность характеристики экранированной лампы а = (1 д)1 э = 1 (1 д)г =В(1)В устройстве, схема которого изображена на фиг, 1, сигналы изображения вместе с сигналами синхронизации поступают с видеоусилителя или второго детектора радиоприемника на сетку разделительной лампы через сопротивление Рпутем выбора пониженных напряжений на анод (Еа - 100 Ч) и на экранную сетку(Еэ - 20 Ч). Характеристикам ламп придан вид кривых У, П(фиг. 2), Из рассмотрения этих кривых видно, что при положительных значениях сеточного напряжения крутизна обеих характеристикти к (га = 7" (1 р ) и) 1 э =(1 д ) практически равна нулю в довольно широких пределах изменения 1 д.При отрицательных напряжениях на управляющей сетке крутизна как анод- ного, так и экранного тока имеет значительную величину,Если рабочую точку выбрать как показано на фиг. 2 и приложить переменное напряжение к схеме в такой фазе, чтобы сигналы синхронизации были направлены в отрицательной фазе, то во время действия на сетке сигналов изображения анодный и экранный токи будут сохранять неизменное значение, так как, во-первых, благодаря наличию сеточного тока большая часть напряжения, подводимого к схеме, будет падать на сопротивление Р а незначительное напряжение, падающее на участке управляющая сетка-катод, не вызовет изменения тока, так как крутизна обеих характеристик в этой области равна илюВ моменты подачи синщих сигналов, имеющихтельную амплитуду по сравнению с сигналами изображения, рабочая точка будет выходить из области сеточного тока, сопротивление сетка- катод в этом случае будет очень большим, и все напряжение, подведен-ное к схеме будет приложено к сет-ке и так как данному положению ра-бочей точки соответствует большая крутизна обеих характеристик, то анодный и экранный токи получат значительные отрицательные приращения, Вид кривых изменения токов во времени представлен также на фиг. 2 кривыми П/ и У.В предлагаемой схеме, в отличие от существующих, производится двукратное выделение импульсов синхронизации в анодной и сеточной цепях, что определяет высокие качества селекции.Вторым отличием предлагаемой системы является то, что разделение импульсов строк и кадров производится в двух электрически несвязанных цепях анода и экраннои сетки - это обеспечивает отсутствие взаимовлияния между генераторами развертки строк и кадров.На фиг. 1 буквами С й, Е.у, и С Й. обозначены фильтры с параметрами, обычно применяемыми в усилительных устройствах. Предмет изобретения.Устройство для выделения сигна. лов синхронизации из принимаемых сигналов изображения, основанное на принципе амплитудной селекции с использованием для ограничения одновременно сеточной и анодной цепей лампы, отличающееся тем, что, фильтры для выделения сигналов синхронизации кадров и строк включены в цепи экранной сетки и анода той же лампы.
СмотретьЗаявка
1630, 13.02.1937
Расплетин А. С
МПК / Метки
МПК: H04N 5/08
Метки: выделения, изображения, принимаемых, сигналов, синхронизации
Опубликовано: 01.01.1939
Код ссылки
<a href="https://patents.su/3-55778-ustrojjstvo-dlya-vydeleniya-signalov-sinkhronizacii-iz-prinimaemykh-signalov-izobrazheniya.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для выделения сигналов синхронизации из принимаемых сигналов изображения</a>
