Формирователь импульсов

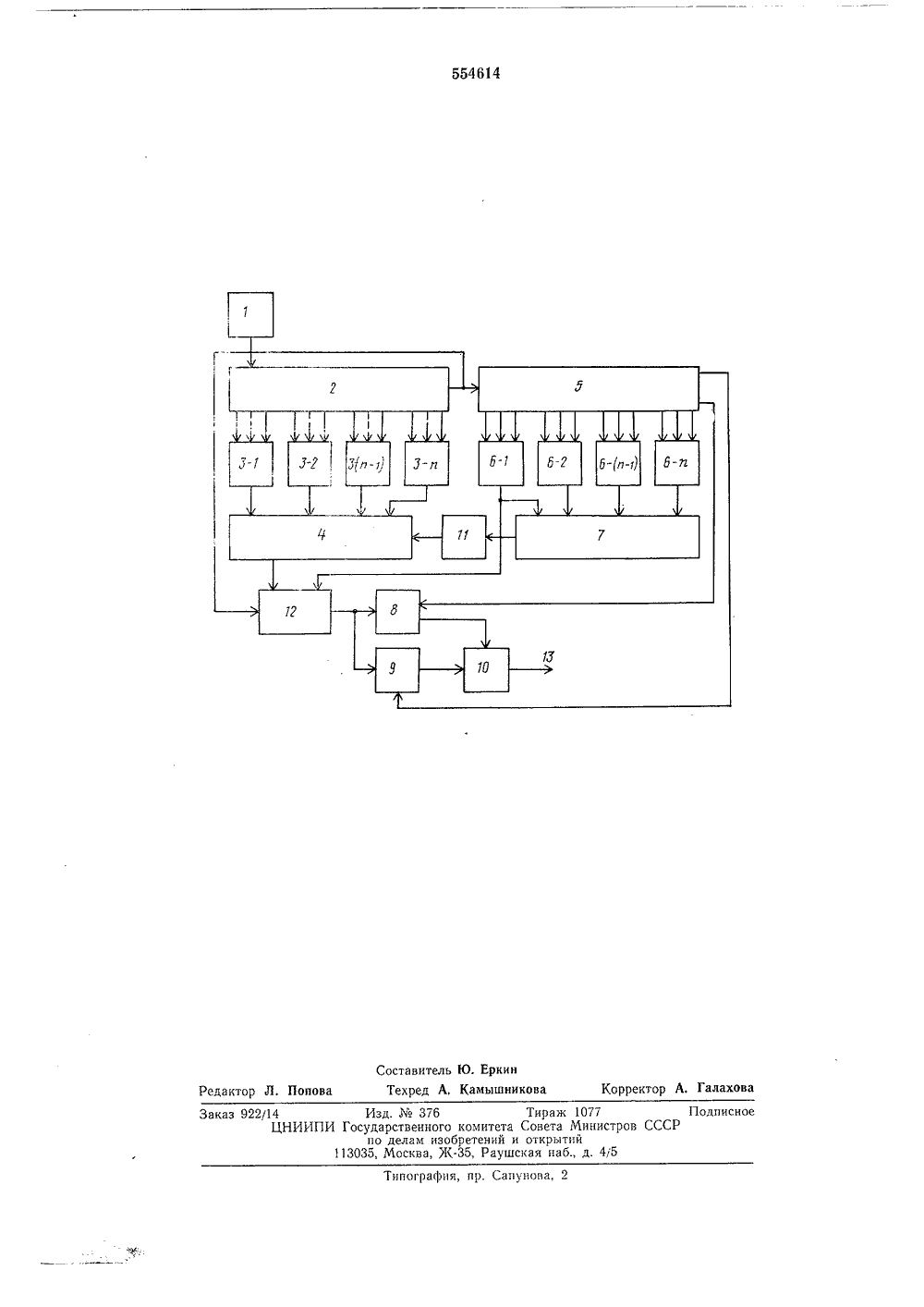

О П И С А Н И Е (11) 55464ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик.2 Н 03 аявлено 08.10.75 (2 вкис присоединением осуаврственныи комите авета Министров СССР(23) ПриоритетОпубликовано 15.04,77. Бюллетень14 УДК 621,374(08 до делам изобретений и открытийта опубликования оп ания 03,05,7 72) Авторыизобретения71) Заявитель И. М, Федоров и П, П. Скачковена Трудового Красного Знамени институт геофизики Уральского научного центра АН СССР) ФОРМИРОВАТЕЛЬ ИМПУЛЬ о элемента ИЛИ, и ревход управления которогопервого делителя частотен с выходом первогоустановки подключен кнта совпадения второй гэлемент И подключен квычитания импульсов,элементов И подсоедино делителя частоты.чертеже приведена фическая схема формиро ерсивныи счет- соединен с выы, счетный вход элемента ИЛИ, выходу одного руппы, а выход входам устрой- причем вторые ены к выходам первог чик, в ходом соедин 5 входэлеме через ства входы 10 второН ункциональная ателя импульэлект Изобретение относится к радиотехнике и может быть использовано в системах автоматического управления и регулирования.Известен формирователь импульсов, содержащий диапазонные фазовращатели следящего типа, фазоинверторы и трансформаторы.Недостатком этого формирователя импульсов является невозможность реализации его в диапазонах инфразвуковых и низких частот 11,Наиболее близким техническим решением к данному изобретению является формирователь импульсов, содержащий задающий генератор, подключенный к первому делителю частоты, выходы разрядов которого через первую группу элементов совпадения соединены с первым элементом ИЛИ, а выход последнего разряда подключен ко входу второго делителя частоты, выходы разрядов которого через вторую группу элементов совпадения соединены с вторым элементом ИЛИ 21,Однако этот формирователь импульсов искажает выходной сигнал,Цель изобретения - уменьшение искажения выходного сигнала формирователя импульсов.Для этого в формирователь импульсов введены два элемента И, устройство вычитания импульсов, мультивибратор, вход которого подключен к выходу второго элемента ИЛИ, а выход соединен с дополнительным входом Формирователь импульсов содержит задаю щий генератор 1, подключенный к первому делителю частоты 2, выходы разрядов которого через элементы совпадения 3-1 - 3-и соединены с первым элементов ИЛИ 4, а выход последнего разряда подключен к входу второго 20 делителя частоты 5, выходы разрядов которого через элементы совпадения 6-1 - 6-и соединены с вторым элементом ИЛИ 7.Кроме того, формирователь импульсоввключает в себя элементы И 8 и 9, устройство 25 10 вычитания импульсов, мультивибратор 11,вход которого подключен к выходу второго элемента ИЛИ 7, а выход соединен с дополнительным входом первого элемента ИЛИ 4, и реверсивный счетчик 12, вход управления ко торого соединен с выходом первого делителячастоты 2, счетный вход соединен с выходомпервого элемента ИЛИ 4, вход установки подключен к выходу элемента совпадения 6-1, авыход через элементы И 8 и 9 подключен квходам устройства 10 вычитания импульсов.Вторые входы элементов И 8 и 9 подсоединены к выходам второго делителя частоты 5,Выход 13 устройства вычитания импульсовявляется выходом формирователя импульсов,Элементы совпадения 3-1 - 3-и и 6-1 - 6-лобъединены в две группы; элементы совпадения 3-1 - 3-и образуют первую группу, а элементы совпадения 6-1 - 6-а - вторую группу.Фромирователь импульсов работает следующим образом,При работе формирователя импульсов навыходах элементов совпадения 3-1 - 3-п появляются последовательности импульсов частоты, равной шестикратной рабочей частоте формирователя импульсов с определенным временным расположением положительных фронтов.Элементы совпадения 6-1 - 6-п, в свою очередь, генерируют импульсные последовательности рабочей частоты.Обе эти последовательности суммируютсявторым элементом ИЛИ 7, задерживаются намалое время (несколько микросекунд) мультивибратором 11 и объединяются первым элементом ИЛИ 4 с выходными сигналами элементов совпадения 3-1 - 3-и. Полученный таким образом сигнал подводится к счетномувходу реверсивного счетчика 12, режим работы которого задается выходным потенциаломпервого делителя частоты 2, причем низкому ивысокому уровням управляющего потенциалаотвечают соответственно режим суммированияи вычитания реверсивного счетчика 12. Одинраз за период рабочей частоты производитсяустановка начального состояния ячеек реверсивного счетчика 12 выходным сигналом элемента совпадения 6-1,Выходное напряжение реверсивного счетчика 12 подводится к первым входам элементовИ 8 и 9. На их вторые входы подаются противофазные меандры частоты, равной утроеннойрабочей частоте от второго делителя частоты5. В этих условиях элементы И 8 и 9 генерируют последовательности прямоугольных импульсов. Устройство вычитания импульсов 10 формирует сигнал, пропорциональный разности выходных напряжений элементов И 8 и 9.Если это напряжение разложить в ряд 5 Фурье, то можно доказать, что гармоникирабочей частоты в составе выходного напряжения формирователя импульсов пренебрежимо малы, а гармоника в сигнале не содержится, Уровень гармоник в составе выходно го сигнала значительно меньше, чем в прототипе.Формула изобретения15Формирователь импульсов, содержащий задающий генератор, подключенный к первомуделителю частоты, выходы разрядов которогочерез первую группу элементов совпадения со 20 единены с первым элементом ИЛИ, а выходпоследнего разряда подключен ко входу второго делителя частоты, выходы разрядов которого через вторую группу элементов совпадениясоединены со вторым элементом ИЛИ, о т л и 25 ч а ю щ и й с я тем, что, с целью уменьшенияискажений выходного сигнала, в него введеныдва элемента И, устройство вычитания импульсов, мультивибратор, вход которого подключен к выходу второго элемента ИЛИ, а вы30 ход соединен с дополнительным входом первого элемента ИЛИ, и реверсивный счетчик, входуправления которого соединен с выходом первого делителя частоты, счетный вход соединен с выходом первого элемента ИЛИ, вход35 установки подключен к выходу одного элемента совпадения второй группы, а выход черезэлемент И подключен к входам устройства вычитания импульсов, причем вторые входы элементов И подсоединены к выходам второго де 40 лителя частоты.Источники информации, принятые во внимание при экспертизе:1, П, И. Дехтяренко. Синхронное детектирование в измерительной технике и автоматике,45 Техника, Киев, 1965 г., стр. 109,2. И, М, Федоров и другие, Инфразвуковойрелейный фазочувствительный выпрямитель сподавлением третьей гармоники, Измерительная техника М 3, 1972 г., стр. 88 (прото 50 тип) .554614 Составитель Ю. Еркин Техред А, Камышникова Корректор А, Галахова Редактор Л, Попова Типография, пр. Сапунова, 2 Заказ 922/14 Изд. Ьз 3(6 Тираж 1077 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, 5 К, Раушская наб., д. 45
