Формирователь импульсов

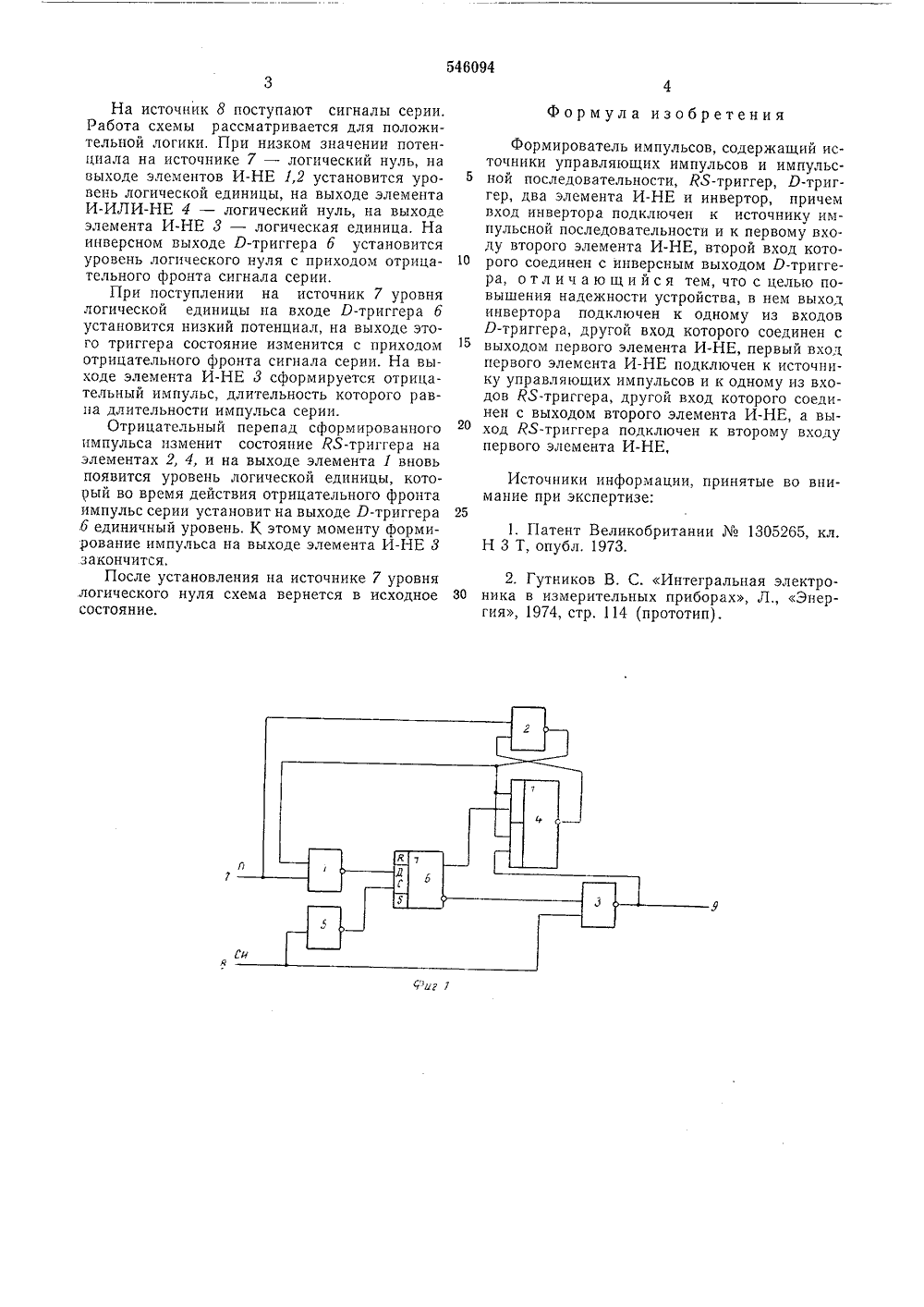

ОП ИСАНИЕИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических(43) Опубликовано 05.02,77. Бюллетень ЪЪ 5 Государствеииыи комитеСовета Министров СССРоо делам изобретенийи открытий 21.374,2088.8) 5) Дата опубликования описания 28.03.7(54 ния одищее Й 5- НЕ, НЕ,с присоединением заявки Устройство относится к области импульсной техники и может быть использовано при реализации технических средств дискретной автоматики и цифровых вычислительных машин.Известно устройство для выделеночных импульсов из серии, содержа триггер на элементах И-НЕ, И-ИЛИ- шины управления и серии 11.Однако в известном устройстве используются релейные или иные переключатели, что при асинхронной подаче импульсов серии (серий) и управляющего сигнала приводит к формированию одиночных импульсов, длительность которых определяется фазой управляющего сигнала относительно сигналов серии, сбоям из-за возникающих гонок фронтов.Известен формирователь импульсов, содержащий источники управляющих импульсов и импульсной последовательности, Р 5-триггер, Р-триггер, два элемента И-НЕ и инвертор, причем вход инвертора подключен к источнику импульсной последовательности и к первому входу второго элемента И-НЕ, второй вход которого соединен с инверсным выходом В-триггера 21.Однако известный формирователь недостаточно надежен в работе.Цель изобретения - повышение надежности устройства. Достигается это тем, что в формирователеимпульсов, содержащем источники управляющих импульсов и импульсной последовательности, Р 5-триггер, П-триггер, два элемента 5 И-НЕ, инвертор, причем вход инвертора подключен к источнику импульсной последовательности и к первому входу второго элемента И-НЕ, второй вход которого соединен с инверсным выходом .О-триггера, в нем выход ин вертора подключен к одному из входов 0-триггера, другой вход которого соединен с выходом первого элемента И-НЕ, первый вход первого элемента И-НЕ подключен к источнику управляющих импульсов и к одному из входов 15 Ю-триггера, другой вход которого соединен свыходом второго элемента И-НЕ, а выход Я 5-триггера подключен к второму входу первого элемента И-НЕ.На фиг. 1 изображена функциональная 0 схема формирователя импульсов; на фиг, 2 -временная диаграмма работы формирователя.Формирователь импульсов содержит элементы И-НЕ 1 - т, элемент И-ИЛИ-НЕ 4, ипвертор 5, Р-триггер б, источник 7 управляю щих импульсов, источник 8 импульсной последовательности и выходную шину 9. Элементы 2, 4 образуют Ю-триггер. Формирователь импульсов работает следим образом.На источник 8 поступают сигналы серии. Работа схемы рассматривается для положительной логики. При низком значении потенциала на источнике 7 - логический нуль, на выходе элементов И-НЕ 1,2 установится уровень логической единицы, на выходе элемента И-ИЛИ-НЕ 4 - логический нуль, на выходе элемента И-НЕ 8 - логическая единица. На инверсном выходе П-триггера 6 установится уровень логического нуля с приходом отрицательного фронта сигнала серии,При поступлении на источник 7 уровня логической единицы на входе В-триггера 6 установится низкий потенциал, на выходе этого триггера состояние изменится с приходом отрицательного фронта сигнала серии. На выходе элемента И-НЕ 3 сформируется отрицательный импульс, длительность которого равна длительности импульса серии.Отрицательный перепад сформированного импульса изменит состояние Я 5-триггера на элементах 2, 4, и на выходе элемента 1 вновь появится уровень логической единицы, который во время действия отрицательного фронта импульс серии установит на выходе .О-триггера .6 единичный уровень. К этому моменту формирование импульса на выходе элемента И-НЕ 3 закончится.После установления на источнике 7 уровня .логического нуля схема вернется в исходное состояние. Формула изобретенияФормирователь импульсов, содержащий источники управляющих импульсов и импульсной последовательности, Ю-триггер, .0-триггер, два элемента И-НЕ и инвертор, причем вход инвертора подключен к источнику импульсной последовательности и к первому входу второго элемента И-НЕ, второй вход кото рого соединен с инверсным выходом Й-триггера, о т л и ч а ю щ и й с я тем, что с целью повышения надежности устройства, в нем выход инвертора подключен к одному из входов В-триггера, другой вход которого соединен с выходом первого элемента И-НЕ, первый вход первого элемента И-НЕ подключен к источнику управляющих импульсов и к одному из входов Ю-триггера, другой вход которого соединен с выходом второго элемента И-НЕ, а выход Ю-триггера подключен к второму входу первого элемента И-НЕ,Источники информации, принятые во внимание при экспертизе:251. Патент Великобритании Мо 13052 б 5, кл,Н 3 Т, опубл. 1973,2. Гутников В, С. Интегральная электро ника в измерительных приборах, Л., Энергия, 1974, стр. 114 (прототип).546094ги Вью 1 Вы ВыСоставитель П. Лягин Редактор Н. Петрова Техред В. РыбаковаКорректор В. Гутман Заказ 114/296 Изд. М 426 Тираж 1054 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб д. 4/5Тнп. Харьк, фил. пред. Патент
