Торцовое уплотнение
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 542867
Автор: Нафиков
Текст

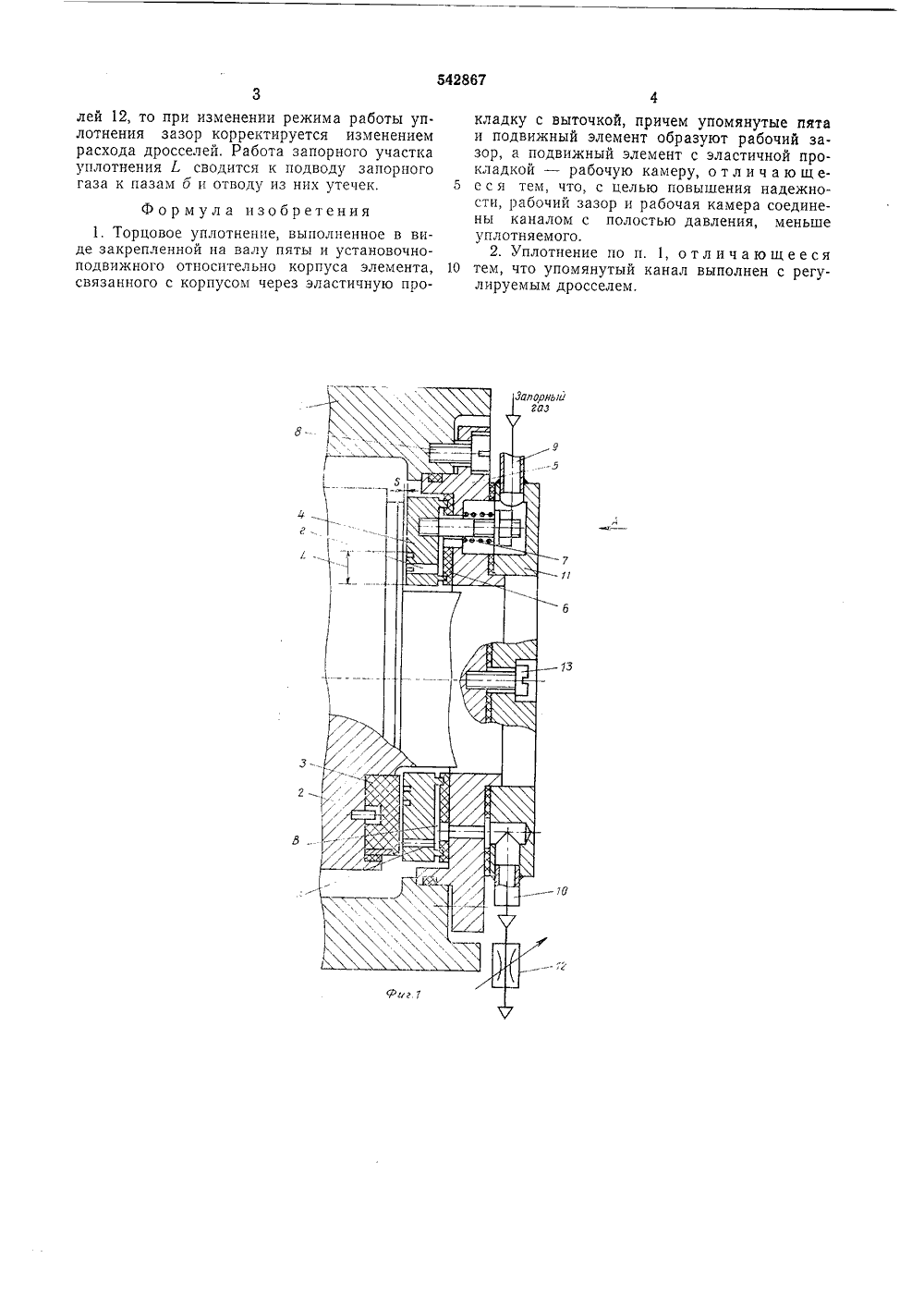

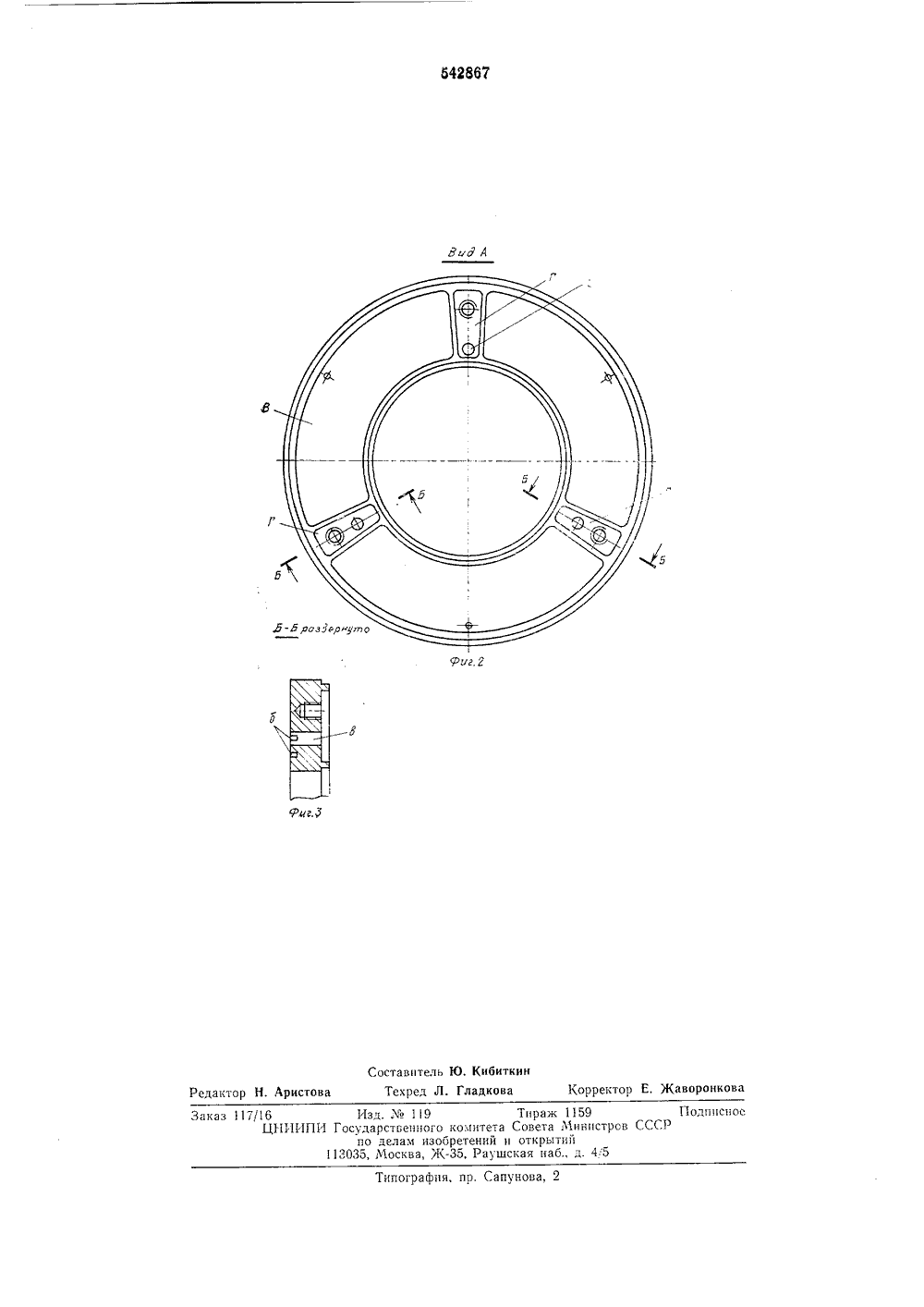

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ пц 542867 Союз Советских Социалистических Реслублик(51) М. Кл.2 Г 161 15/34 с присоединением заявкиГосударственный комитетСовета Министров СССРао делам изобретений11 открытий(54) ТОРЦОВОЕ УПЛОТНЕНИЕ Изобретение относится к уплотнительной технике.Известны торцовые уплотнения, выполненные в виде закрепленной на валу пяты и установочно-подвижного относительно корпуса элемента, связанного с корпусом через эластичную прокладку с выточкой, причем упомянутые пята и подвижный элемент образуют рабочий зазор, а подвижный элемент с эластичной прокладкой - рабочую камеру.Недостатком подобных уплотнений является малая жесткость газового слоя в рабочем зазоре, что ведет к пневматической неустойчивости уплотнения и, как следствие, к отсутствию надежности работы уплотнения.С целью повышения надежности в предлагаемом уплотнении рабочий зазор и рабочая камера соединены каналом с полостью давления, меньше уплотняемого. Канал может быть выполнен с регулируемым дросселем.На фиг. 1 изображено предлагаемое уплотнение, разрез; на фиг. 2 - вид по стрелке А на фиг. 1; на фиг. 3 - разрез по Б - Б на фиг. 2.Торцовое уплотнение установлено в корпусе 1 на выходном валу 2, на котором закреплена пята 3. Пята и подвижный элемент 4 образуют рабочий зазор 5. Подвижный элемент 4 связан с корпусом 5 уплотнения через эластичную прокладку б и пружины 7, Корпуса 1 и 5 крепятся один к другому винтами 8. За подвижным элементом 4 расположены три рабочие камеры В и три вспомогательные камеры Г. Рабочие камеры соединены 5 каналами а с рабочим зазором. На рабочемторце подвижного элемента выполнены два концентричных паза б, которые соединены каналами в и г с вспомогательными камерами Г. Все камеры имеют отдельные выходы 9 10 и 10 из корпуса уплотнения. Эти каналы проходят через прокладку 6, корпус 5 уплотнения и коллектор 11 газа. На выходе канала 10 из рабочих камер В установлены дроссели 12 переменного расхода. Коллектор 11 газа вин том 13 крепится к корпусу 5.Уплотнение работает следующим образом, Поджатием пружин 7 устанавливается начальное значение зазора 5. По мере возникновения давления газ проникает в торцовый 20 зазор и одновременно через каналы а в рабочие камеры В. При определенном торцовом зазоре 5 наступает равновесие сил, действующих на подвижный элемент, любое отклонение которого от положения равновесия вызы вает изменение давления в рабочей камере(увеличение зазора - повышение давления, уменьшение зазора - снижение давления).Таким образом восстанавливается устойчивое значение зазора. Поскольку равновесие под вижного элемента зависит от сечения дросселей 12, то при изменении режима работы уплотнения зазор корректируется изменением расхода дросселей, Работа запорного участка уплотнения Л сводится к подводу запорного газа к пазам б и отводу из них утечек.Формул а изобретения1. Торцовое уплотнение, выполненное в виде закрепленной на валу пяты и установочно- подвижного относительно корпуса элемента, связанного с корпусом через эластичную прокладку с выточкой, причем упомянутые пята и подвижный элемент образуют рабочий зазор, а подвижный элемент с эластичной прокладкой - рабочую камеру, о т л и ч а ю щ е сся тем, что, с целью повышения надежности, рабочий зазор и рабочая камера соединены каналом с полостью давления, меньше уплотняемого.2. Уплотнение по п. 1, отличающееся 10 тем, что упомянутый канал выполнен с регулируемым дросселем.Заказ 117/16 Изд.19 Тираж 1159 Подписное ЦгИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 13035, Москва, Ж, Раушская наб., д. 4:5 Типография, пр. Сапунова, 2
СмотретьЗаявка
1949197, 27.07.1973
ПРЕДПРИЯТИЕ ПЯ А-3884
НАФИКОВ ИРШАД МАХМУТОВИЧ
МПК / Метки
МПК: F16J 15/34
Метки: торцовое, уплотнение
Опубликовано: 15.01.1977
Код ссылки
<a href="https://patents.su/3-542867-torcovoe-uplotnenie.html" target="_blank" rel="follow" title="База патентов СССР">Торцовое уплотнение</a>
