Приводное устройство цилиндраформодержателя, например, в установках для экспонирования печатных пластин

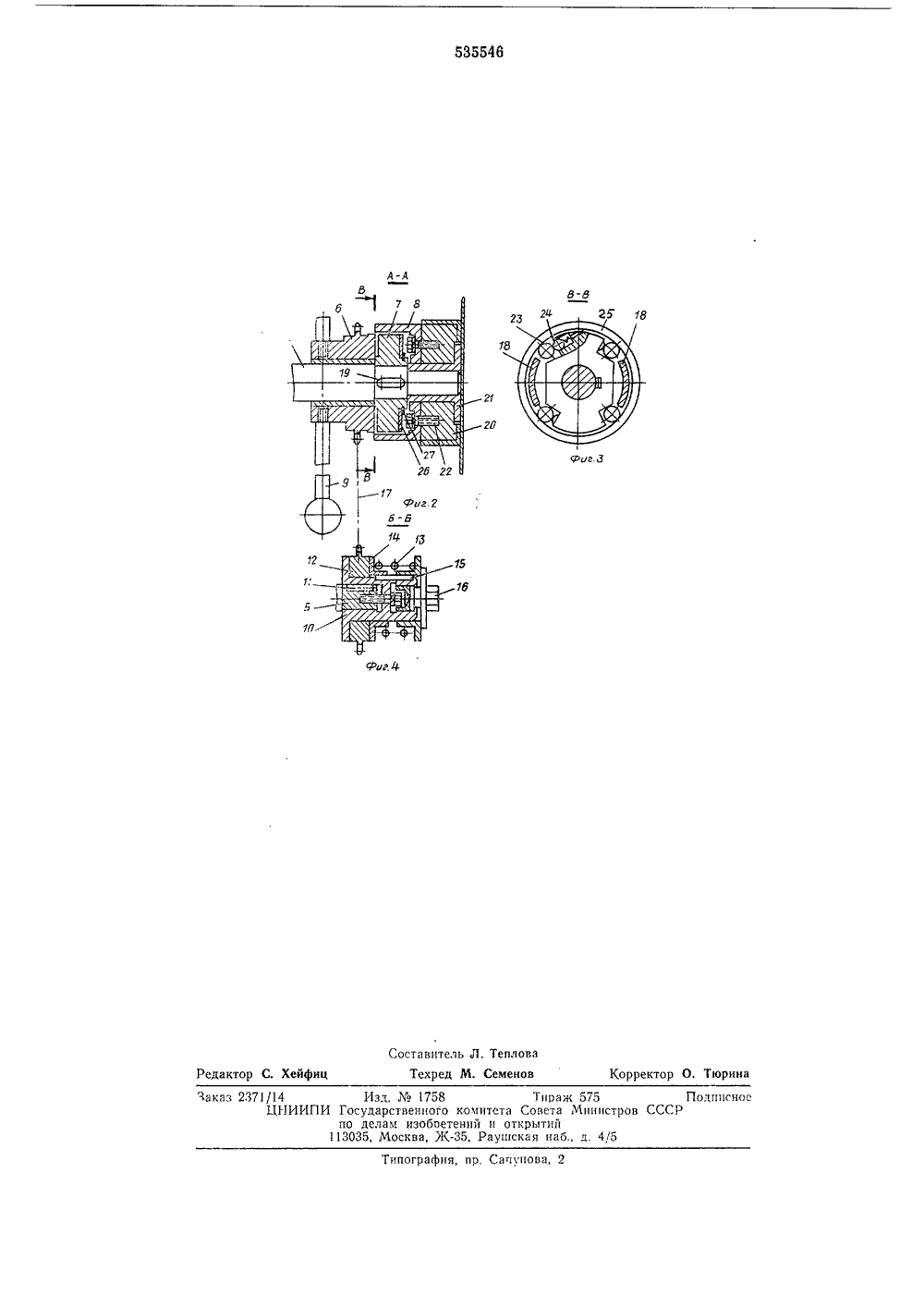

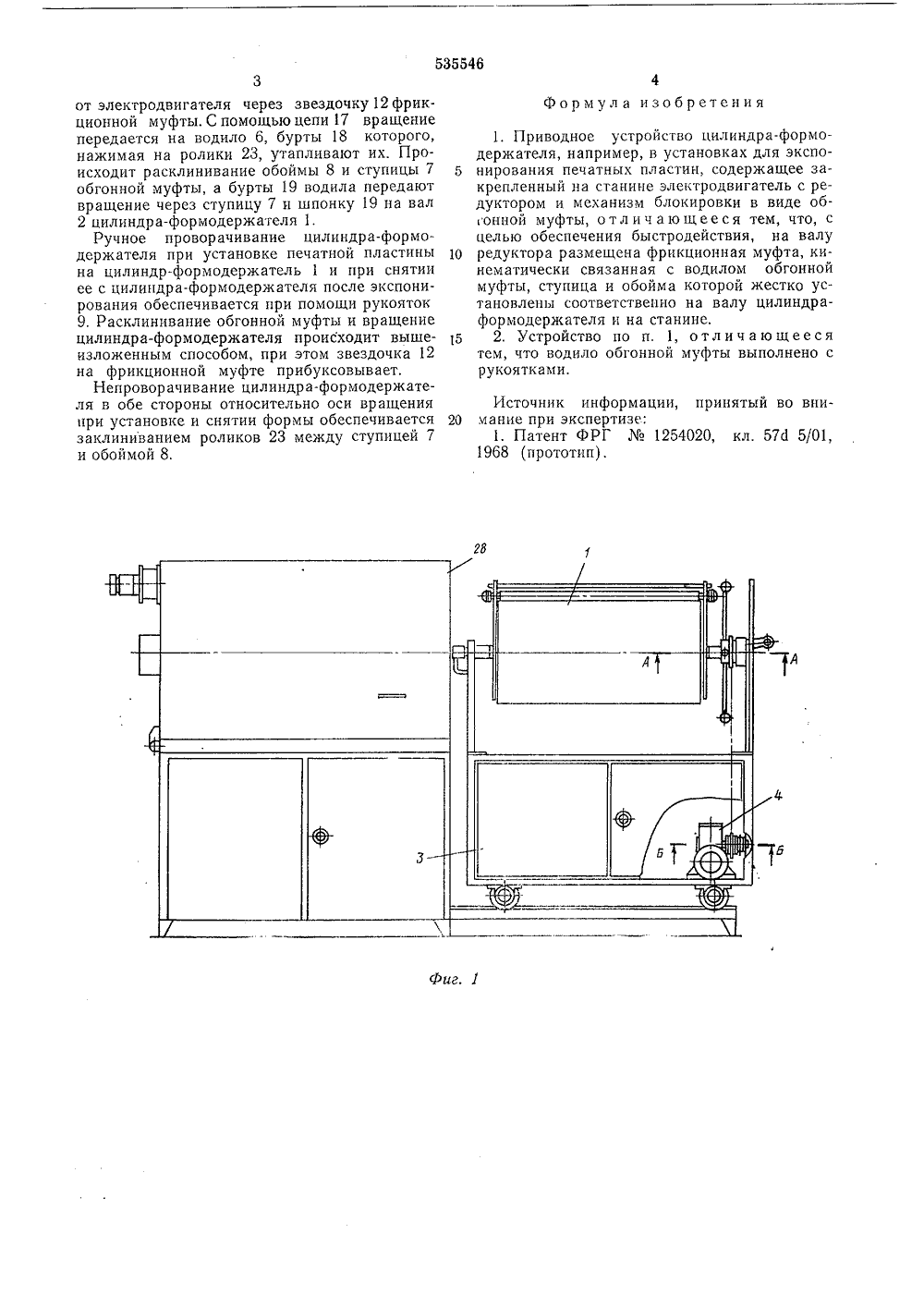

1 ц 535546 Союз Советских Социалистических Республик)публиковано 15.11,76. Бюллетень42 а Министров СССРелам изобретений и открытий К 681.624,(088,8) ата опубликования описания(72) Авторы изобретения Плисак, Б, С. Макаровский и А. И. Пеха Украинский научно-исследовательский иистив ут полиграфической промышленности(71) Заявптел 4) ПРИВОДНОЕ УСТРОЙСТВО ЦИЛИНДРА-фО ДЕРЖАТЕЛЯ, НАПРИМЕР, В УСТАНОВКАХ ДЛ ЭКСПОНИРОВАНИЯ ПЕЧАТНЫХ ПЛАСТИН области изготовх печатных пласне 3 электродвиг 5, механизма бл уфты с водилом рукоятками 9 и на станина валугонной ммой 8 и теля с редукторомкировки в виде об6, ступицей 7, обойрикционной муфть оиства цили в установка астин, сод не электрод зм блокиро ндрах для ржа- вигаки в Устройство работает следующим образом, На валу 5 редуктора 4 установлена фрикционная муфта, ступица 10 которой жестко соединена с валом 5 при помощи шпонки 11, звездочки 12, свободно сидящей на ступице и прижатой к бурту пружиной 13 через втулки 14, подвижные в осевом направлении и блокированные на образующей ступицы при помощи шпонки 15. Регулировка заданного крутящего момента обеспечивается при помощи винта 16. На валу 2 цилиндра-формодержателя 1 свободно сидит водило 6 обгонной муфты, которое выполняет также функцию звездочки цепи 17 цепной передачи, Бурты 18 водила 6 заходят в отверстия ступицы 7 обгонной муфты двустороннего действия, связанной с валом при помощи шпонки 19. Обойма 8 закреплена неподвижно на опоре 20 подшипника 21 при помощи винтов 22. Ролики 23 прижимаются штоками 24 к обойме 8 при помощи пружины 25. Осевое смещение роликов ограничивается кольцом 26 при помощи пружинного кольца 27. роис кипе является тической Для обеспечения быстродействществления двусторонней блокиного поворота цилиндра без разтической цепи в предлагаемомвалу редуктора размещена фрикта, кинематически связанная сгонной муфты, ступица и обойжестко установлены соответствецилиндра-формодержателя и начем водило обгонной муфты мополнено с рукоятками.На фиг, 1 представлено описройство, общий вид; на фиг. 2,обгонной муфты по А - А и В - Вразрез фрикционной муфты по ия путем осуровки и ручрыва кинема б устройстве на ционная муфводилом обма которой нно на валу станине, прижет быть выываемое уст 3 - разрезь; на фиг. 4 -Б - Б. Приводное устройство теля 1 на валу 2 сос 1 илиндра-формодерит из установленных 30 Изобретение относится кления гибких фотополимерньтин.Известны приводные устрформодержателя, например,экспонирования печатных плщие закрепленный на станитель с редуктором и механивиде обгонной муфты (1).Недостатком известных уснеобходимость рассоединеницепи. и экспонировании печатнои пластины в 28 цилиндр-формодержатель вращается3от электродвигателя через звездочку 12 фрикционной муфты. С помощью цепи 17 вращение передается на водило 6, бурты 18 которого, нажимая на ролики 23, утапливают их. Происходит расклинивание обоймы 8 и ступицы 7 обгонной муфты, а бурты 19 водила передают вращение через ступицу 7 и шпанку 19 на вал 2 цилиндра-формодержателя 1,Ручное проворачивание цилиндра-формодержателя при установке печатной пластины на цилиндр-формодержатель 1 и при снятии ее с цилиндра-формодержателя после экспонирования обеспечивается при помощи рукояток 9. Расклинивание обгонной муфты и вращение цилиндра-формодержателя происходит вышеизложенным способом, при этом звездочка 12 на фрикционной муфте прибуксовывает.Непроворачивание цилиндра-формодержателя в обе стороны относительно оси вращения при установке и снятии формы обеспечивается заклиниванием роликов 23 между ступицей 7 и обоймой 8. Формула изобретения1. Приводное устройство цилиндра-формодержателя, например, в установках для экспо нирования печатных пластин, содержащее закрепленный на станине электродвигатель с редуктором и механизм блокировки в виде обгонной муфты, отличающееся тем, что, с целью обеспечения быстродействия, на валу 10 редуктора размещена фрикционная муфта, кинематически связанная с водилом обгонной муфты, ступица и обойма которой жестко установлены соответственно на валу цилиндраформодержателя и на станине.15 2, Устройство по п, 1, отличающеесятем, что водило обгонной муфты выполнено с рукоятками.Источник информации, принятый во вни 20 мание при экспертизе:1. Патент ФРГ1254020, кл. 570 5/01,19 б 8 (прототип).535546 А-АВ в-в иг. Составитель Л, ТепловаРедактор С. Хейфиц Техред М, Семенов Корректор О, Тюрина ПодписноеССР Изд,1758 Тираж 575Государственного комитета Совета Миннстропо делам изобоетений и открытий13035, Москва, Ж, Раушская наб., д. 4/5 каз 2371/14ЦНИИ Типография, пр. Сапунова, 2
