Преобразователь перемещения в последовательность импульсов

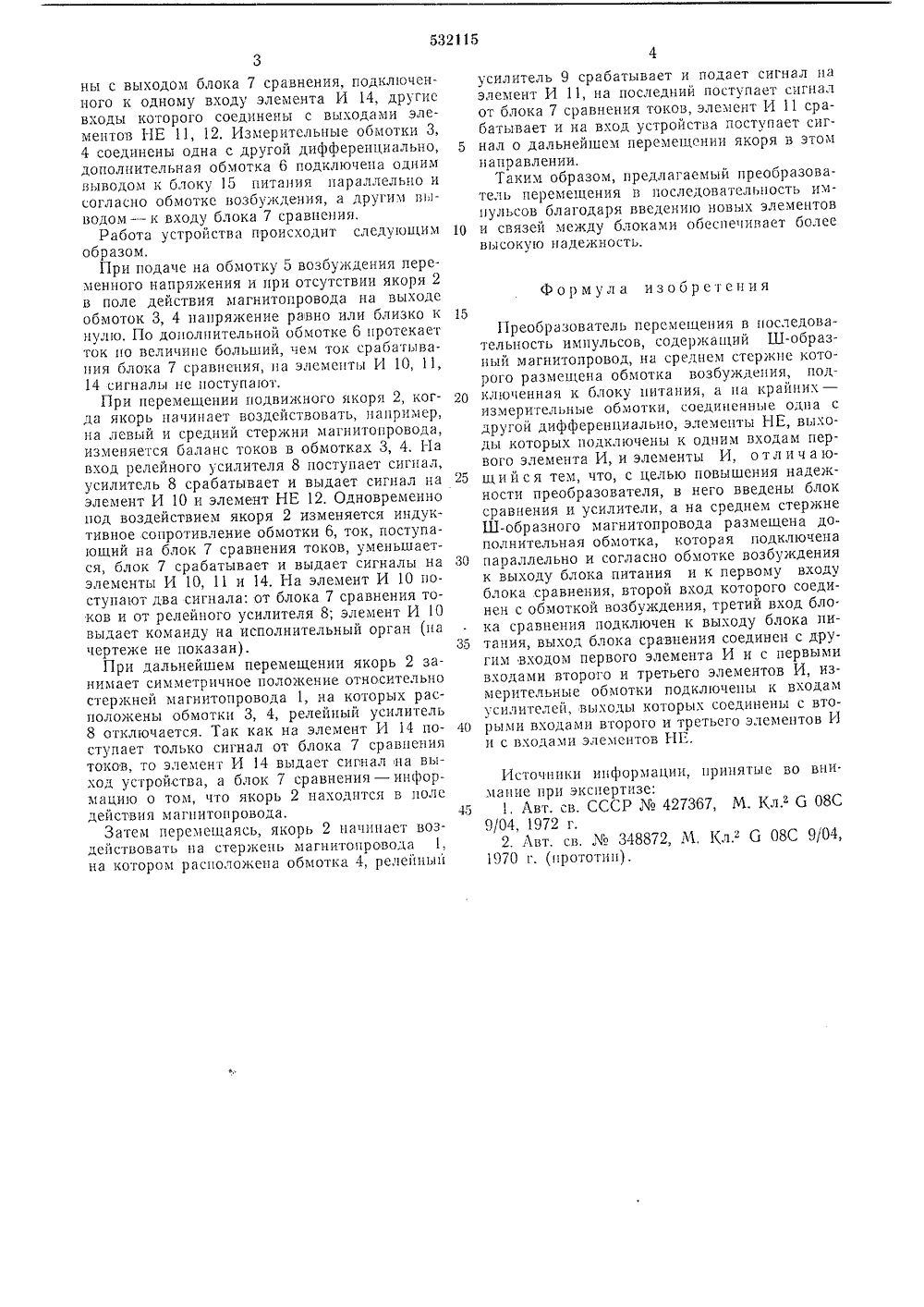

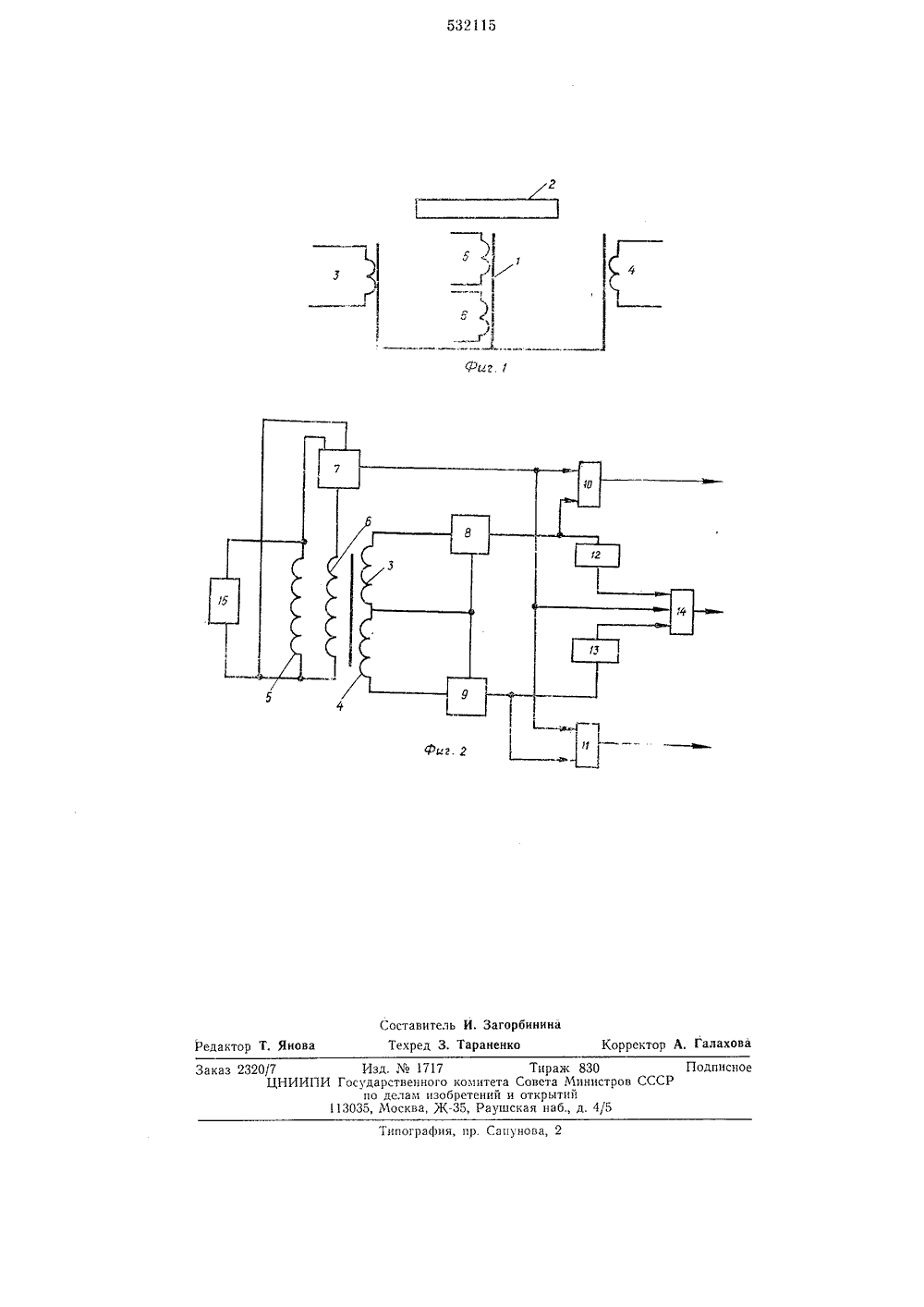

ОП ИСАН И Е ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ пц 532 И 5 Союз Советских Социалистических Республик(22) Заявлено 07.04,75 (21) 2123118/24 51) М. Кл, б 08 С 9/О присоединен явки Государственный комнте Совета Министров СССР 23) Приоритет но 15.10,76. Бюллетень3 53) Ъ 21,314,24088,8) публ о делам нэобретенн ткрытнн Дата опубликования описания 30.11.(54) ПРЕОБРАЗОВАТЕЛЬ ПЕРЕМЕЩЕНИ В ПОСЛЕДОВАТЕЛЬНОСТЬ ИМПУЛЬСО Изобретение относится к элементам устройств контрольно-измерительной техники и может быть использовано для преобразования переме.цения в последовательность импульсов.Известен цифровой датчик угловых перемещений, содержащий Ш-образный магнитопровод с обмотками возбуждения и измерительными обмотками, подключенными соответственно через дискриминаторы уровня к элементам ИЛИ, элементы НЕ и элементы И 1,Однако известное устройство характеризуется излишней сложностью и недостаточной надежностью.Наиболее близким по технической сущности к предлагаемому устройству является преобразователь перемещения в последовательность импульсов, содержащий Ш-образный магнитопровод, на среднем стержне которого размещена обмотка возбуждения, подключенная к блоку питания, а на крайних - измерительные обмотки, соединенные одна с другой дифференциально, элементы НЕ, выходы которых подключены к одним входам первого элемента И, и элементы И 12.Известный преобразователь также не обеспечивает достаточную надежность работы.С целью повышения надежности преобразователя псрсмсщсния в последовательность импульсов в нс, о введены блок сравнения и усилители, а на среднем стержне Ш-образного магнитопровода размещена дополнительная обмотка, которая подключена параллельно и согласно обмотке возбуждения к выходу блока питания и к первому входу блока сравнения, второй вход которого соединен с обмоткой возбуждения, третий вход блока сравнения подключен к выходу блока питания, выход блока сравнения соединен с другим входом первого элемента И и с первыми входами второго и О третьего элементов И, измерительные обмоткиподключены к входам усилителей, выходы которых соединены с вторымп входами второго и третьего элементов И и со входами элементов НЕ.5 На фиг. 1 дана схема размещения обмотокна стержнях магнитопровода; на фпг, 2 - структурная схема предлагаемого преобразователя.Преобразователь содержит Ш-образный О магнитопровод 1, на который воздействуетподвижный якорь 2. На крайних стержнях магнитопровода расположены измерительные обмотки 3, 4 на среднем стержне - обмотка 5 возбуждения и дополнительная обмотка 6.5 Обмотка 5 возбуждениядополнительнаяобмотка 6 подключены к блокусравнения.Измерительные обмотки соединены с входами релейных усилителей 8, 9, подключенных к входам элементов И 10, 11 и элементов 1-1 Е 12, О 13. Вторые входы элементов И 10, 11 соедине15 ны с выходом блока 7 сравнения, подключенного к одному входу элемента И 14, другис входы которого соединены с выходами элементов НЕ 11, 12. Измерительные обмотки 3, 4 соединены одна с другой дифференциально, дополнительная обмотка 6 подключена одним выводом к блоку 15 питания параллельно и согласно обмотке возбуждения, а другим выводом - к входу блока 7 сравнения.Работа устройства происходит следующим образом.При подаче на обмотку 5 возбуждения переменного напрякения и при отсутствии якоря 2 в поле действия магнитопровода на выходе обмоток 3, 4 напрякение равно или близко к нулю. По дополнительной обмотке 6 протекает ток ио величине больший, чем ток срабатывания блока 7 сравнения, иа элементы И 10, 11, 14 сигналы не поступают.При перемещении подвижного якоря 2, когда якорь начинает воздействовать, например, иа левый и средний стержни магнитоировода, изменяется баланс токов в обмотках 3, 4. На вход релейного усилителя 8 поступает сигнал, усилитель 8 срабатывает и выдает сигнал на элемент И 10 и элемент НЕ 12, Одновременно под воздействием якоря 2 изменяется индуктивное сопротивление обмотки 6, ток, поступающий на блок 7 сравнения токов, уменьшается, блок 7 срабатывает и выдает сигналы на элементы И 10, 11 и 14. На элемент И 10 поступают два сигнала: от блока 7 сравнения токов и от релейного усилителя 8; элемент И 10 выдает команду на исполнительный орган (иа чертеже не показан),При дальнейшем перемещении якорь 2 занимает симметричное положение относительно стергкнсй магнитопровода 1, на которых расположены обмотки 3, 4, релейный усилитель 8 отключается. Так как на элемент И 14 поступает только сигнал от блока 7 сравнения токов, то элемент И 14 выдает сигнал на выход устройства, а блок 7 сравнения - информацию о том, что якорь 2 находится в иоле действия магиитопровода.Затем перемещаясь, якорь 2 начинает воздействовать на стержень магнитопровода 1, на котором расположена обмотка 4, релейным усилитель 9 срабатывает и подает сигнал на элемент И 11, на последний поступает сигнал от блока 7 сравнения токов, элемент И 11 срабатывает и на вход устройства поступает сиг нал о дальнейшем перемещении якоря в этомнаправлении.Таким образом, предлагаемый преобразователь перемещения в последовательность импульсов благодаря введению новых элементов 10 и связей между блоками обеспечивает болеевысокую надежность. Формула изобретения Преобразователь перемещения в последовательность импульсов, содержащий Ш-образный магнитопровод, на среднем стержне которого размещена обмотка возбуждения, под ключенная к блоку питания, а ца крайиих -измерительные обмотки, соединенные одна с другой дифференциально, элементы НЕ, выходы которых подключены к одним входам первого элемента И, и элементы И, отличаю щий с я тем, что, с целью повышения надекности преобразователя, в него введены блок сравнения и усилители, а на среднем стержне Ш-образного магнитопровода размещена дополнительная обмотка, которая подключена 30 параллельно и согласно обмотке возбужденияк выходу блока питания и к первому входу блока сравнения, второй вход которого соединен с обмоткой возбуждения, третий вход бло ка сравнения подключен к выходу блока пи тания, выход блока сравнения соединен с другим входом первого элемента И и с первыми входами второго и третьего элементов И, измерительные обмотки подключены к входам усилителей, выходы которых соединены с вто рыми входами второго и третьего элементов Ии с входами элементов НЕ. Источники информации, принятые во вии.мание ири экспертизе:45 1, Авт, св. СССР427367, М. Кл. 6 08 С9/04, 1972 г,2. Лвт. св.348872, М, Кл," б 08 С 9/04,1970 г. (прототип).,1 = гФиг,Составитель И. ЗагорбининаТехред 3, Тараненко Корректор А, Галахова Редактор Т, Янова Заказ 2320/7 Изд. Мг 1717 Тираж 830 Подписное ЦНИИПИ Государственного комитета Совета Министров СССРпо делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Типография, пр. Сапунова, 2
