Устройство для измерения амплитуд статистически распределенных импульсов

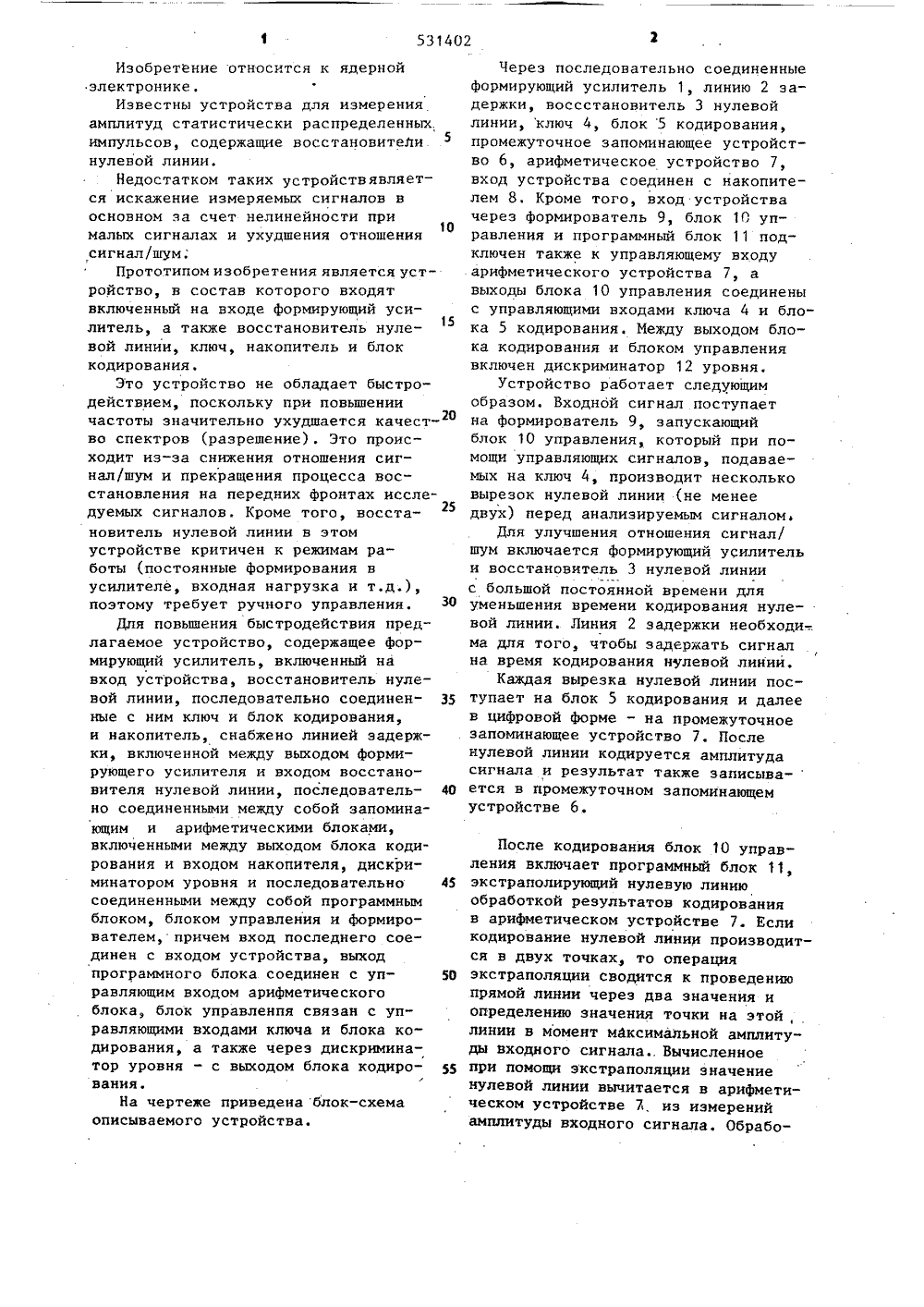

(51) 4 САНИЕ ИЗОБРЕТЕН е стати968,ЯЕННЫХ стройнии,имитель,то,ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ ВТОРСКОМУ СВИДЕТЕЛЬСТ(54)(57) УСТРОЙСТВО ДЛЯ ИЗМЕРЕАМПЛИТУД СТАТИСТИЧЕСКИ РАСПРЕДИМПУЛЬСОВ, содержащее формируюусилитель, включенный на входства, восстановитель нулевой лпоследовательно соединенные сключ и блок кодирования и накоо т л и ч а ю щ е е с я тем,с целью повышения быстродейств 805314 оно снабжено линией задержки, включенной между выходом формирующего усилителя и входом восстановителя нулевойлинии, последовательно соединеннымимежду собой запоминающим и арифметическим блоками, включенными междувыходом блока кодирования и входомнакопителя, дискриминатором уровняи последовательно соединенными междусобой программным блоком, блокомуправления и формирователем, причемвход последнего соединен с входомустройства, выход программного блокасоединен с управляющим входом арифметического .блока, блок управления связан с управляющими входами ключа иблока кодирования, а также черездискриминатор уровня - с выходомблока кодирования.531402 Изобретение относится к ядернойэлектронике.Известны устройства для измеренияамплитуд статистически распределенных.импульсов, содержащие восстановителинулевой линии,Недостатком таких устройствявляется искажение измеряемых сигналов восновном за счет нелинейности при10малых сигналах и ухудшения отношениясигнал/шум.Прототипом изобретения является устройство, в состав которого входятвключенный на входе формирующий усилитель, а также восстановитель нуле 5вой линии, ключ, накопитель и блоккодирования.Это устройство не обладает быстродействием, поскольку при повышениичастоты значительно ухудшается качество спектров (разрешение). Это происходит из-за снижения отношения сигнал/шум и прекращения процесса восстановления на передних фронтах исследуемых сигналов, Кроме того, восстановитель нулевой линии в этомустройстве критичен к режимам работы (постоянные формирования вусилителе, входная нагрузка и т.д.),поэтому требует ручного управления. З 0Для повышения быстродействия предлагаемое устройство, содержащее формирующий усилитель, включенный навход устройства, восстановитель нулевой линии, последовательно соединенные с ним ключ и блок кодирования,и накопитель, снабжено линией задержки, включенной между выходом формирующего усилителя и входом восстановителя нулевой линии, последовательно соединенными между собой запоминающим и арифметическими блоками,включенными между выходом блока кодирования и входом накопителя, дискриминатором уровня и последовательно 45соединенными между собой программнымблоком, блоком управления и формирователем, причем вход последнего соединен с входом устройства, выходпрограммного блока соединен с управляющим входом арифметическогоблока, блок управленпя связан с управляющими входами ключа и блока кодирования, а также через дискриминатор уровня - с выходом блока кодировання.На чертеже приведена блок-схемаописываемого устройства. Через последовательно соединенные формирующий усилитель 1, линию 2 задержки, воссстановитель 3 нулевой линии, ключ 4, блок 5 кодирования, промежуточное запоминающее устройство б, арифметическое устройство 7, вход устройства соединен с накопителем 8, Кроме того, вход устройства через формирователь 9, блок 10 управления и программный блок 11 подключен также к управляющему входу арифметического устройства 7, а выходы блока 10 управления соединены с управляющими входами ключа 4 и блока 5 кодирования. Между выходом блока кодирования и блоком управления включен дискриминатор 12 уровня.Устройство работает следующим образом. Входной сигнал поступает на формирователь 9, запускающий блок 10 управления, который при помощи управляющих сигналов, подаваемых на ключ 4, производит несколько вырезок нулевой линии (не менее двух) перед анализируемым сигналом,Для улучшения отношения сигнал/ шум включается формирующий усилитель и восстановитель 3 нулевой линии с большой постоянной времени для уменьшения времени кодирования нулевой линии. Линия 2 задержки необходи- ма для того, чтобы задержать сигнал/ на время кодирования нулевой линии.Каждая вырезка нулевой линии поступает на блок 5 кодирования и далее в цифровой форме - на промежуточное запоминающее устройство 7. После нулевой линии кодируется амплитуда сигнала и результат также записыва-ется в промежуточном запоминающем устройстве б. После кодирования блок 10 управления включает программный блок 11, экстраполирующий нулевую линию обработкой результатов кодирования в арифметическом устройстве 7. Если кодирование нулевой линии производится в двух точках, то операция экстраполяции сводится к проведению прямой линии через два значения и определению значения точки на этой, линии в момент максимальной амплитуды входного сигнала. Вычисленное при помощи экстраполяции значение нулевой линии вычитается в арифметическом устройстве 7, из измерений амплитуды входного сигнала. Обрабо531402 танный таким образом результат поступает в накопитель 8,Редактор О, Кузнецова Техред Л.ОлейникКорректор Т. Колб Заказ 2153/2 Тираж 728 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Если нулевая линия имеет резкое отклонение (например, через ключ 4 проходит предыдущий сигнал), то код на выходе блока 5 кодирования превышает заданное значение и срабатывает дискриминатор .12, который запрещает через блок 10 управления дальнейшую обработку и регистрацию сигнала. Изобретение позволяет значительноповысить быстродействие и максимальную входную загрузку в полупроводниковом тракте с 10 до (2-3)10"имп/сбеэ заметного ухудшения разрешенияПоскольку восстановитель нулевойлинии имеет постоянную значительнобольшую длительности сигнала, он нетребует регулировок при изменениях 10 условий работы, что упрощает работуоператора и позволяет более полноавтоматизировать процесс измерений.
